磨床用高精密手动夹持虎钳结构

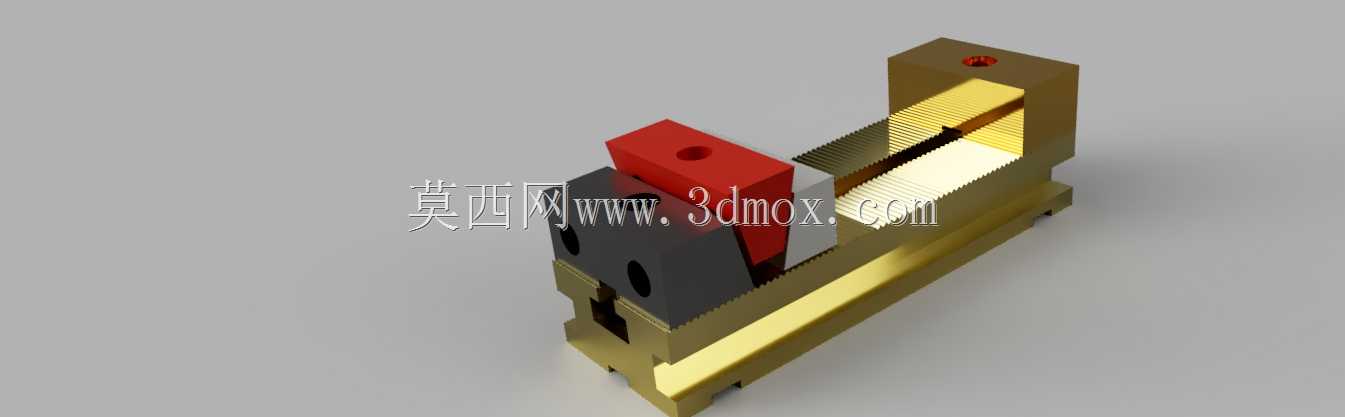

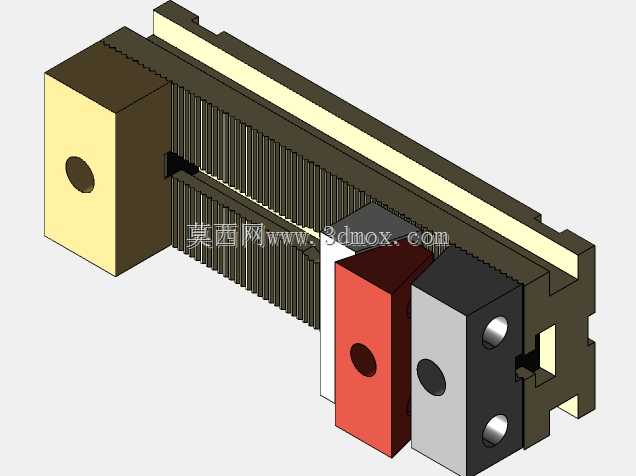

这款夹持装置主要适配平面磨床的小尺寸工件装夹场景，也可在轻型铣削、电火花加工工位作为辅助定位工装使用，针对小型精密零件加工时的装夹需求设计，解决了普通平口钳夹持精度不足、薄壁件装夹易变形的痛点。从结构设计来看，固定钳身采用一体式黄铜材质基体，导轨面做了细密的锯齿防滑处理，活动钳块搭配硬质钢制钳口与红色弹性垫块，夹持时可通过垫块的微量形变分散夹紧力，避免硬质工件表面夹伤、薄壁零件受压变形，钳身顶部设置的锁紧孔可配合机床工作台的T型螺栓完成快速固定，安装时无需额外制作转接板，可直接适配多数磨床标准工作台的槽距规格。设计过程中优先考虑了夹持重复定位精度，活动钳身的滑动导轨采用窄导向结构，配合钳身底部的定位基准面，装夹后工件的平行度误差可控制在微米级，满足磨床加工时的平面度、平行度精度要求。钳口的开合行程针对小型零件加工场景优化，最大夹持宽度适配常规小尺寸模具零件、精密五金件的加工需求，整体外形紧凑，不会占用磨床工作台过多操作空间，安装后钳身最高点距离工作台面的高度经过测算，可避开磨床砂轮的最低进给行程，避免加工过程中砂轮与钳身发生干涉。实际使用时，操作人员可通过转动钳身端部的进给螺杆带动活动钳块移动，夹紧过程中钢制钳口的锯齿结构可嵌入工件毛坯的表层，防止磨削过程中工件受切削力作用发生位移，红色垫块可根据工件材质更换不同硬度的材质，比如夹持铜件、铝件等软质金属时可换成尼龙垫块，夹持硬质合金件时可换成硬质合金钳口片，拓展了工装的适用范围。钳身的排屑槽设计在导轨两侧，磨削产生的磨屑、切削液可顺着槽体直接排出，不会堆积在滑动导轨面造成钳身移动卡滞，日常维护时只需用毛刷清理导轨面即可，无需拆解整体结构。从安装边界来看，钳身底部的两个定位键间距符合通用磨床工作台的T型槽标准间距，安装时将定位键卡入T型槽后拧紧锁紧螺栓即可完成固定，无需反复找正钳身与机床行程方向的平行度，可大幅减少工位准备的辅助时间。
