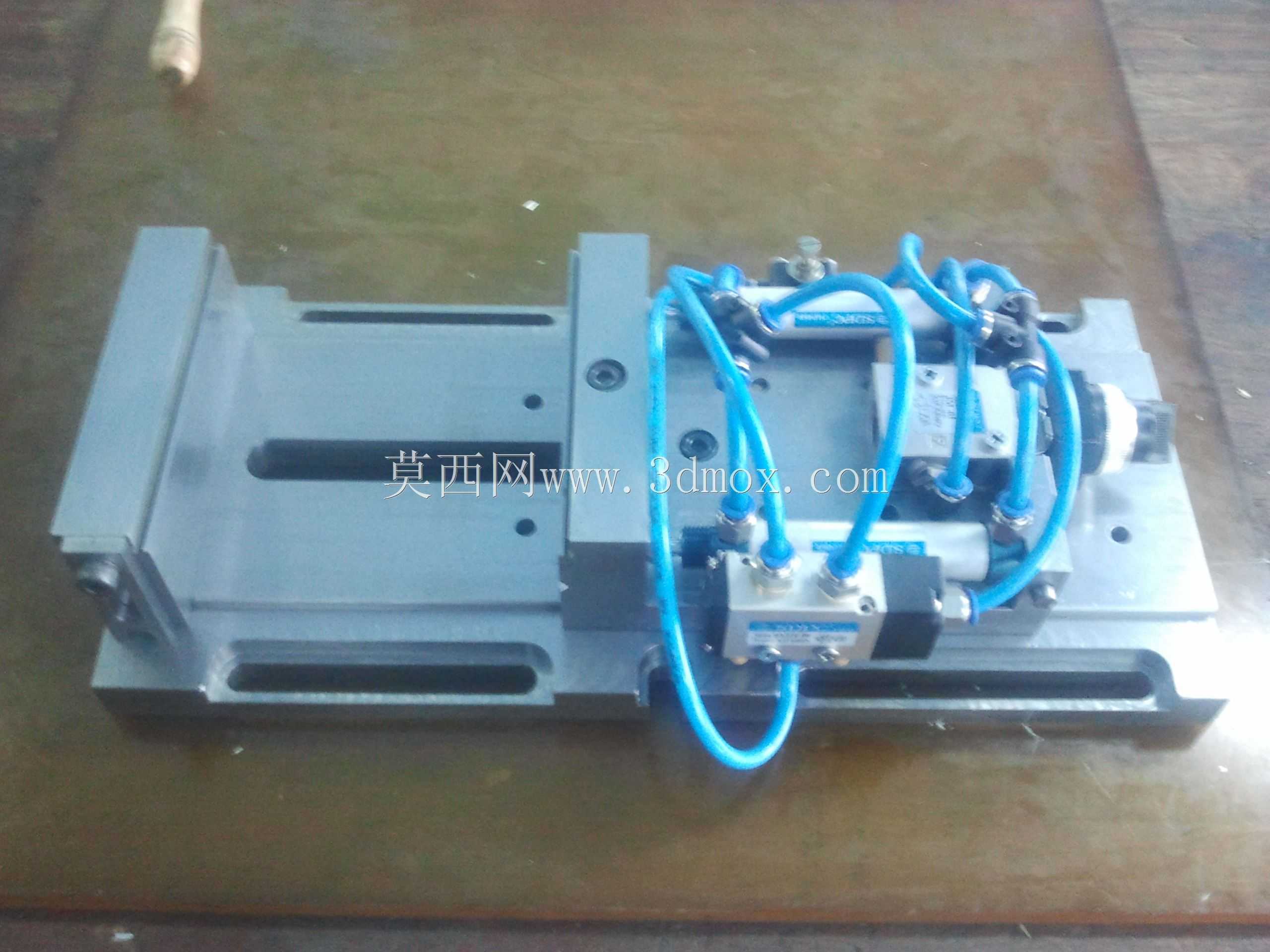

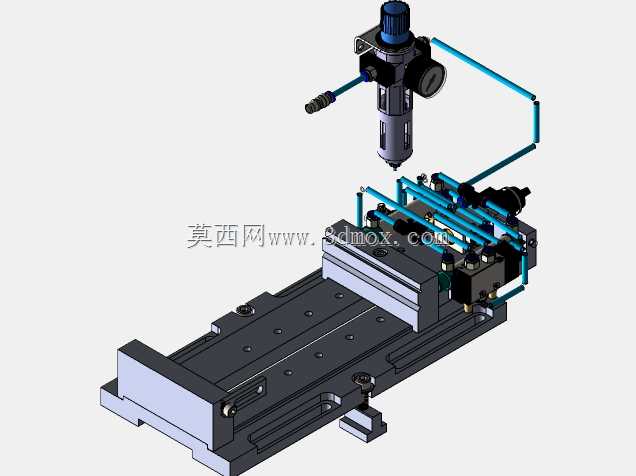

气动夹紧式机床加工用气动虎钳结构

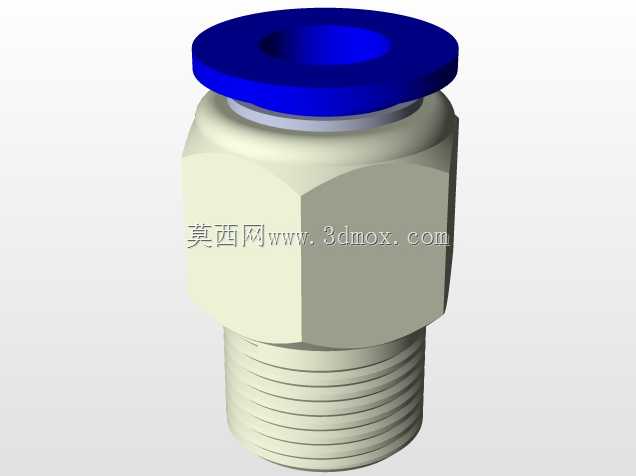

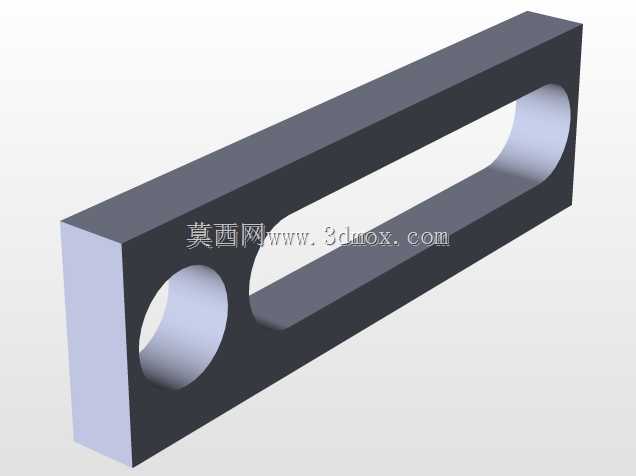

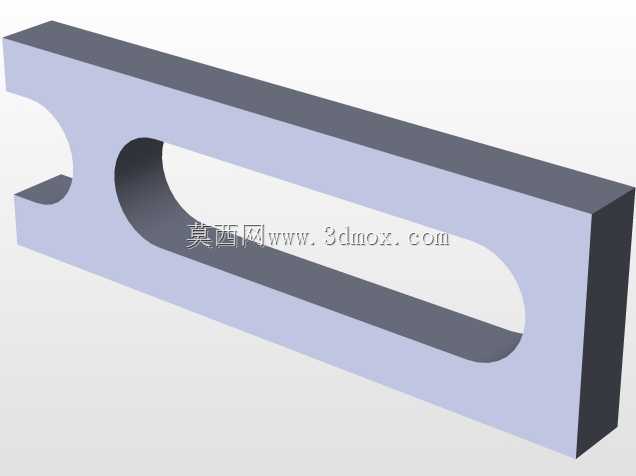

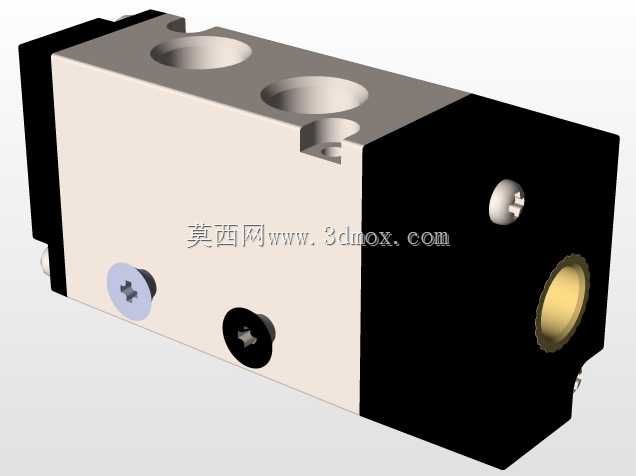

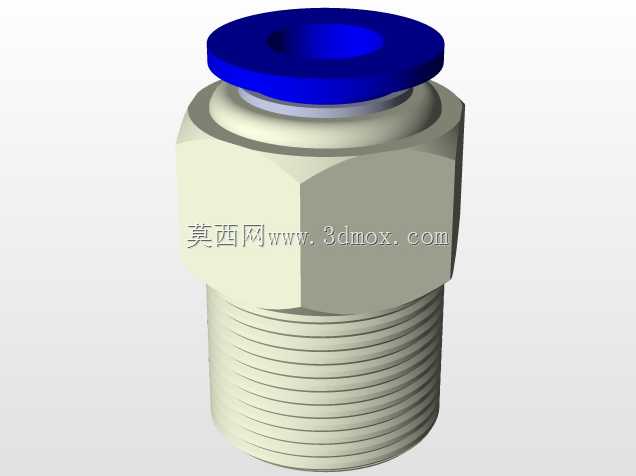

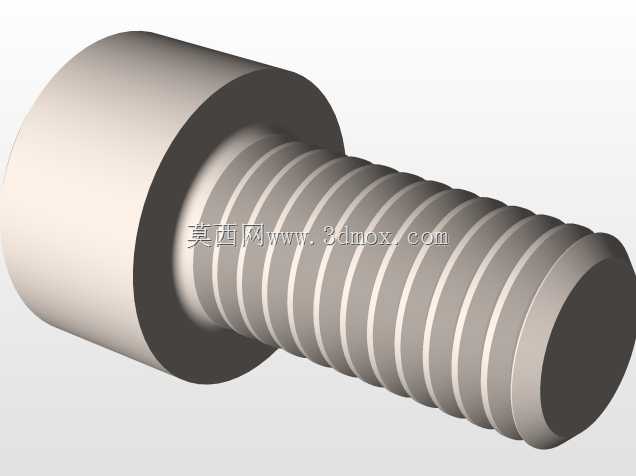

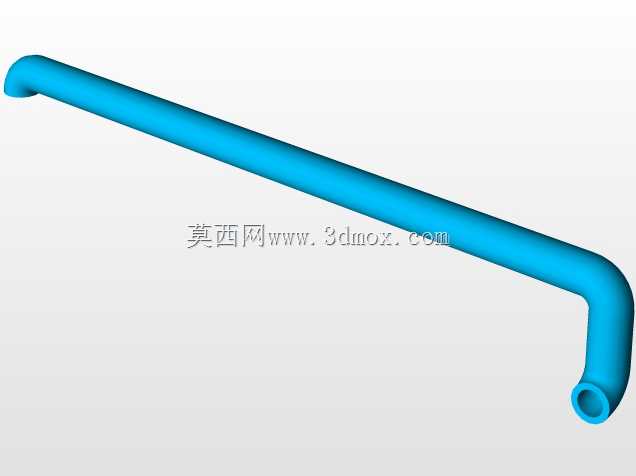

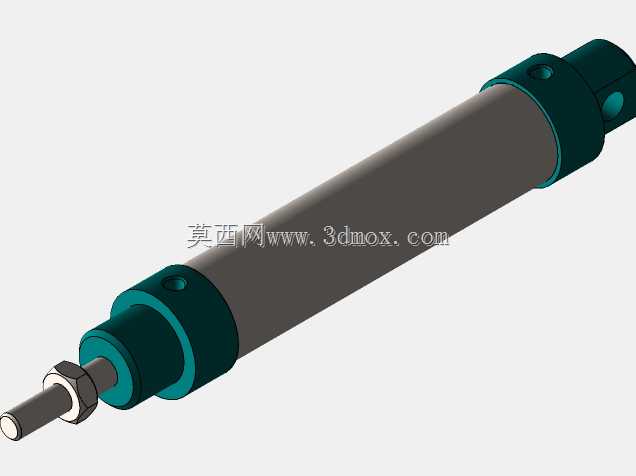

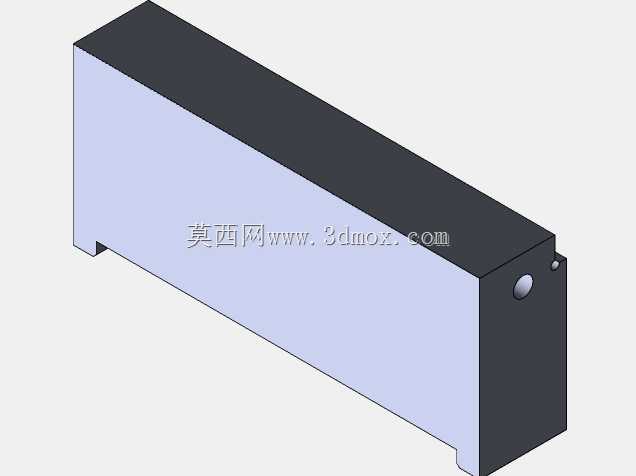

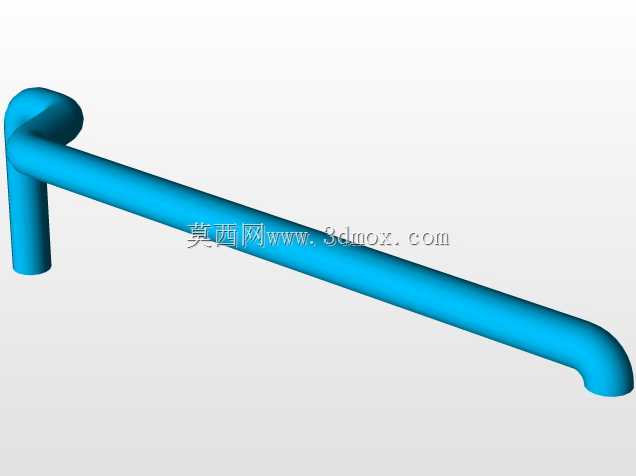

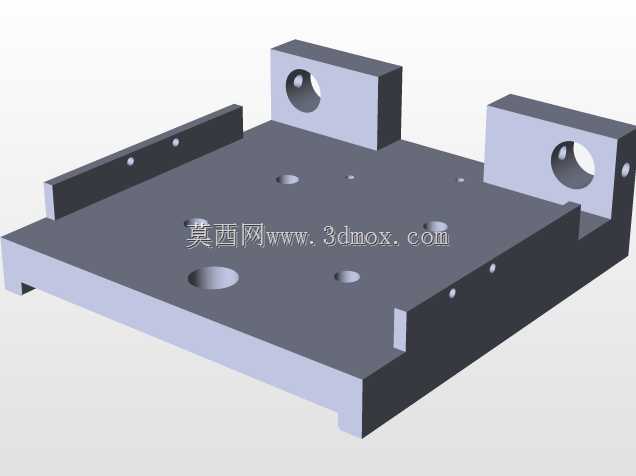

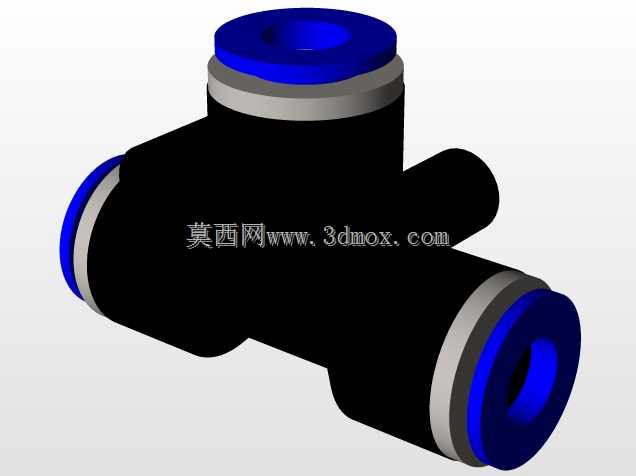

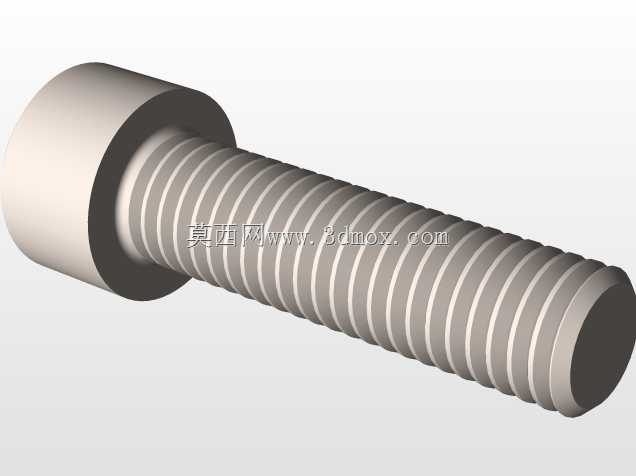

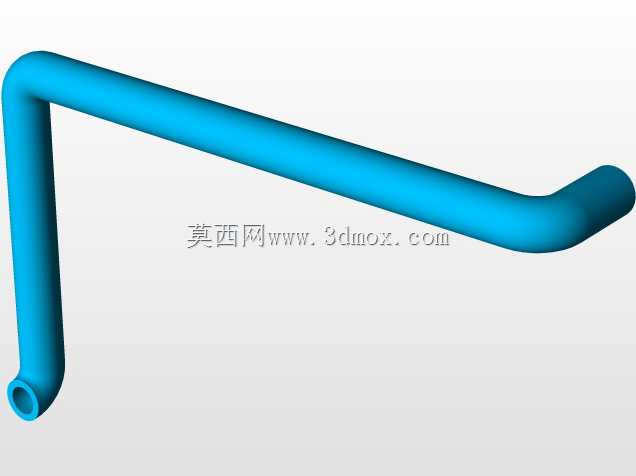

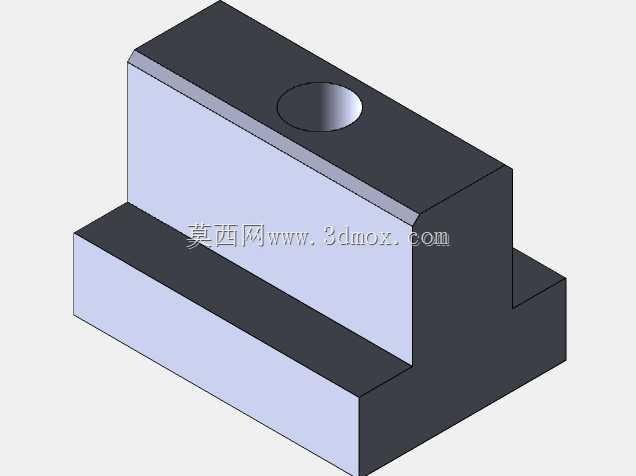

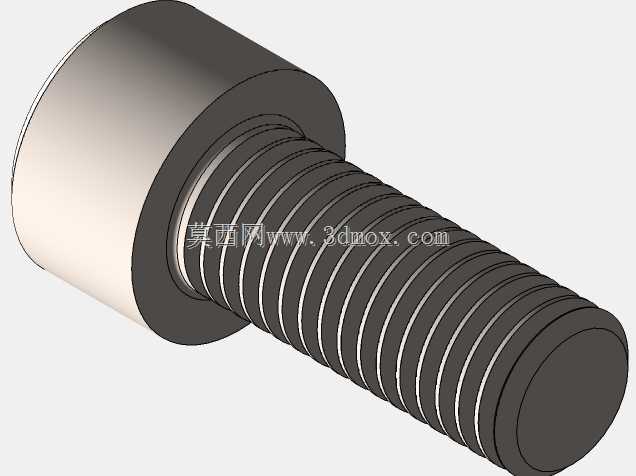

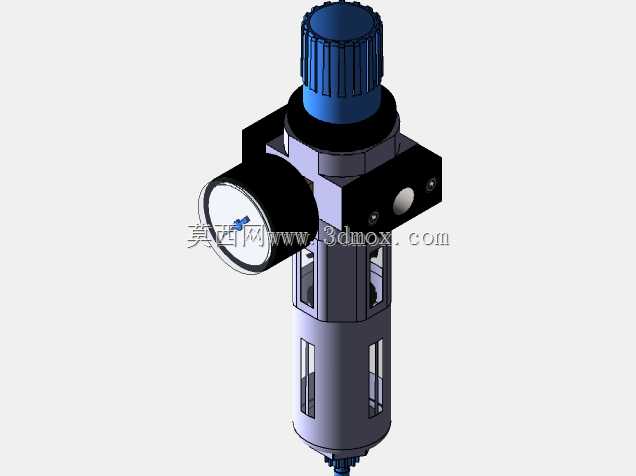

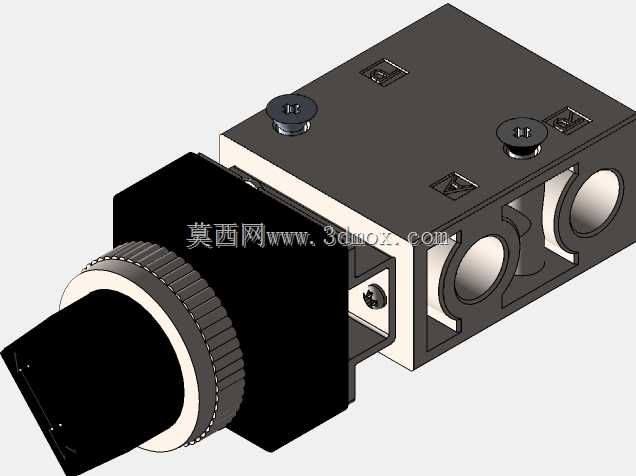

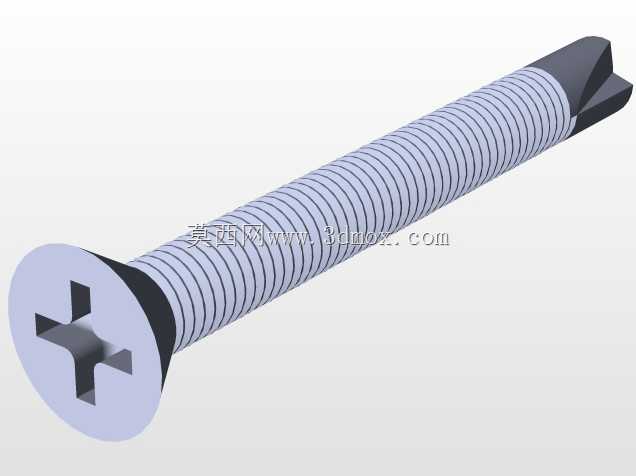

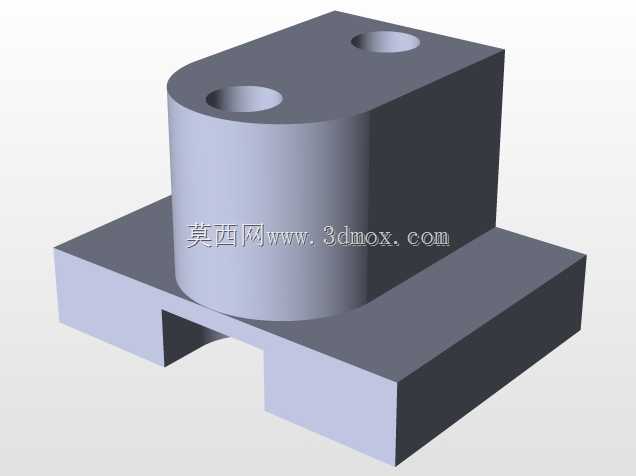

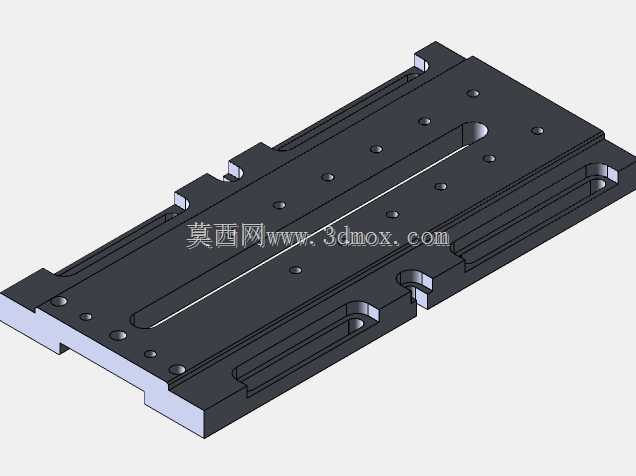

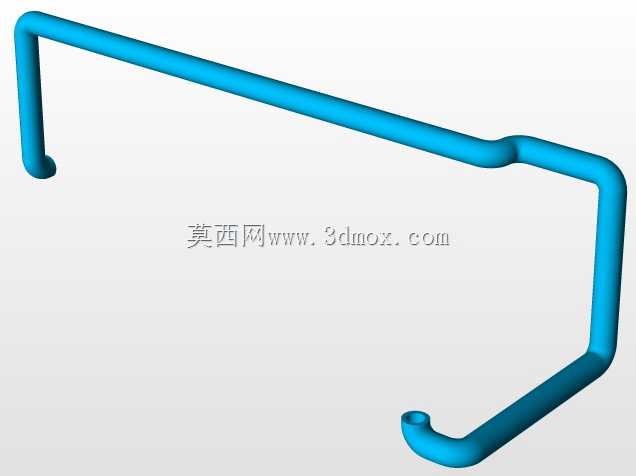

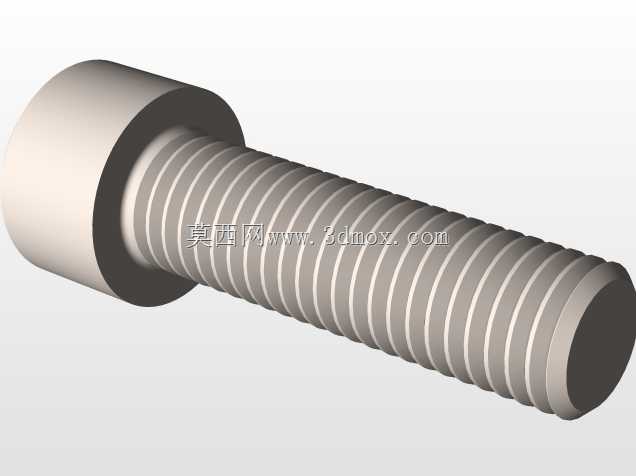

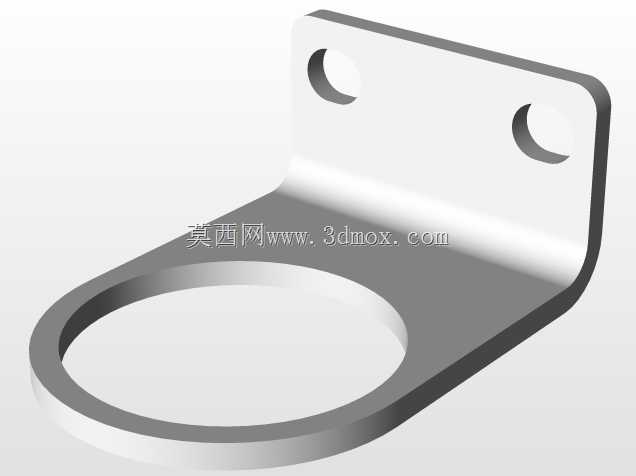

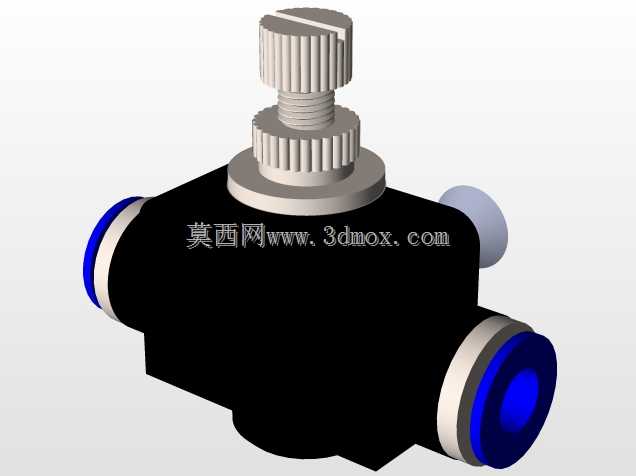

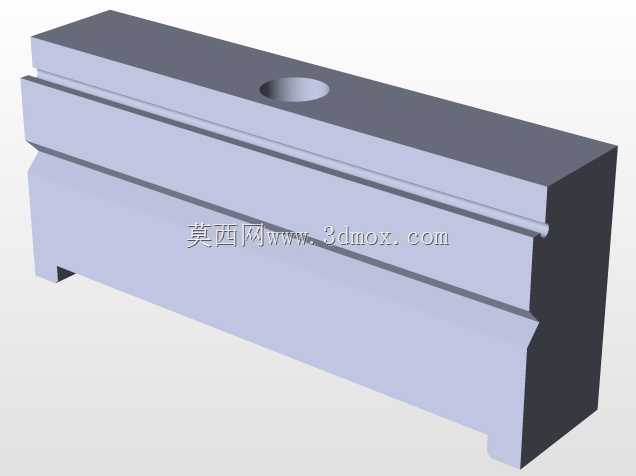

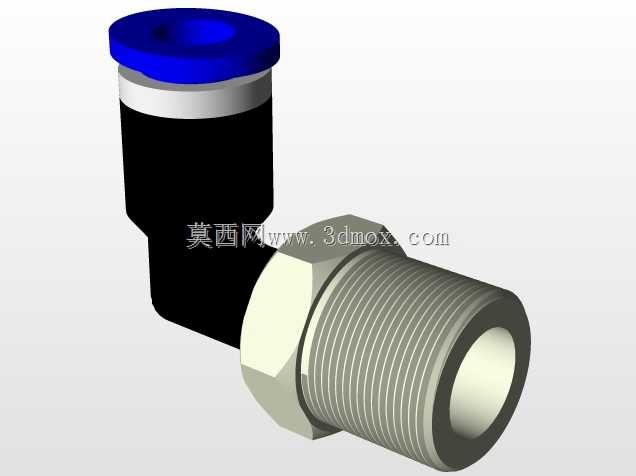

在机加工工序的工件装夹环节，气动虎钳是替代手动螺旋虎钳、适配批量加工场景的核心工装，这类装夹结构常被布置在立式加工中心、数控铣床、小型钻床的工作台面，用来完成有色金属零件、小型钢质结构件的快速定位与夹紧，相比手动虎钳，它能大幅缩短单件装夹的辅助时间，同时避免人工施力不均导致的工件夹伤、装夹松动问题。这套气动虎钳采用气动三联件作为气源处理单元，集成了过滤、调压、油雾润滑功能，可将车间管网的压缩空气调整至稳定工作压力，同时过滤气源中的水分与杂质，延长后续气动元件的使用寿命，调压阀带可视化压力表，操作人员可根据工件材质、壁厚调整夹紧力，避免薄壁件装夹变形。整体执行结构采用滑台导向式设计，固定钳身与滑动钳身的配合面采用矩形导轨结构，导向间隙可通过侧部的调节螺钉进行微调，保证钳身滑动过程中无卡滞、无上下翘曲，钳口部位预留了标准安装槽位，可根据加工需求更换软钳口、V型钳口或者定制异形钳口，适配不同外形工件的装夹需求。气路布局采用硬质气管沿钳身侧部排布，电磁阀采用集成式安装在钳身尾部，减少气路冗余长度，提升夹紧动作的响应速度，整套结构的安装基准为钳身底部的定位键槽与安装螺栓孔，可直接匹配标准机床工作台的T型槽间距，安装时只需将定位卡入工作台T型槽，再通过T型螺栓锁紧即可完成固定，无需额外制作过渡安装板。设计过程中优先考虑了装夹的刚性与动作可靠性，滑动钳身的驱动采用气缸直连结构，避免了中间杠杆传动带来的力损与间隙，气缸行程覆盖常规小型零件的装夹开口范围，针对不同长度的工件，可通过调整固定钳身的安装位置来适配更大的开口需求，钳身主体采用高强度铸铁材质，经过时效处理消除内应力，避免长期使用后出现变形导致装夹精度下降。在实际生产场景中，这类气动虎钳可配合机床的自动门、机械手上下料系统实现全自动加工流程，夹紧与松开动作可通过机床IO信号直接控制，无需人工操作手柄，能有效降低操作人员的劳动强度，同时保证每一次装夹的夹紧力一致，提升批量零件的加工精度一致性，针对钻削、轻铣等加工场景，它的夹紧刚性完全可以满足切削力的承载需求，不会出现加工过程中工件移位的问题。
