高精密机用螺杆式平口夹具结构

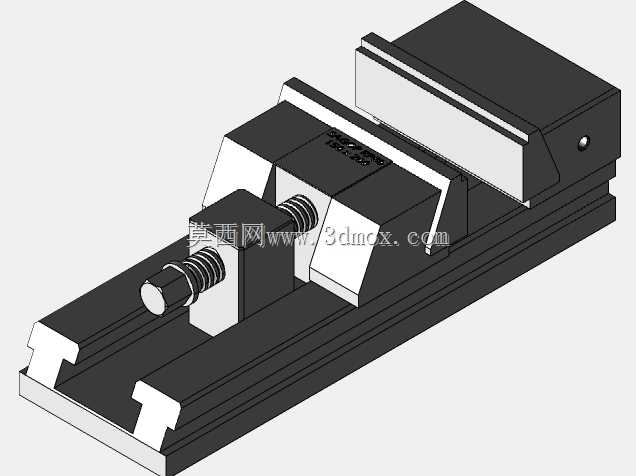

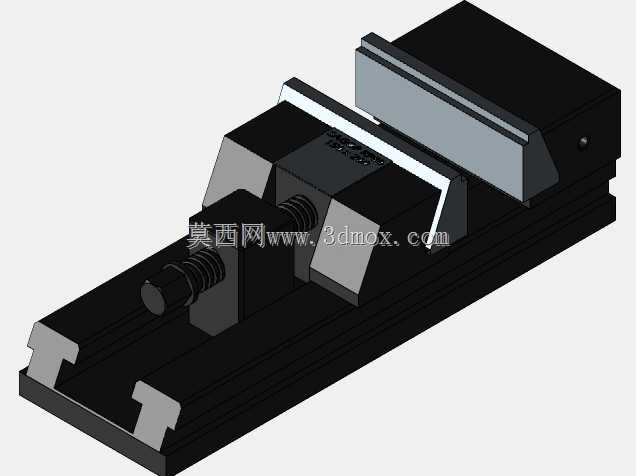

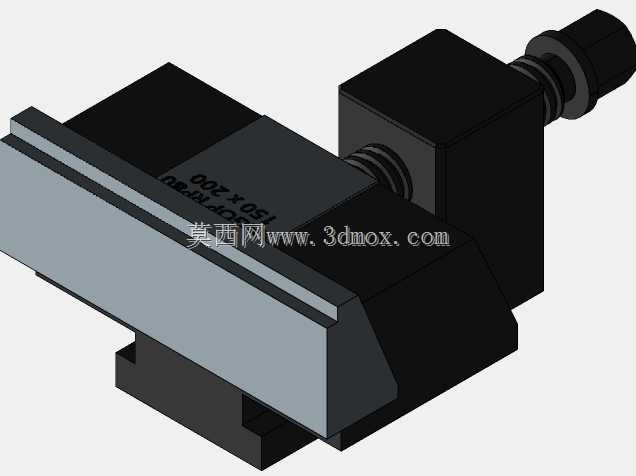

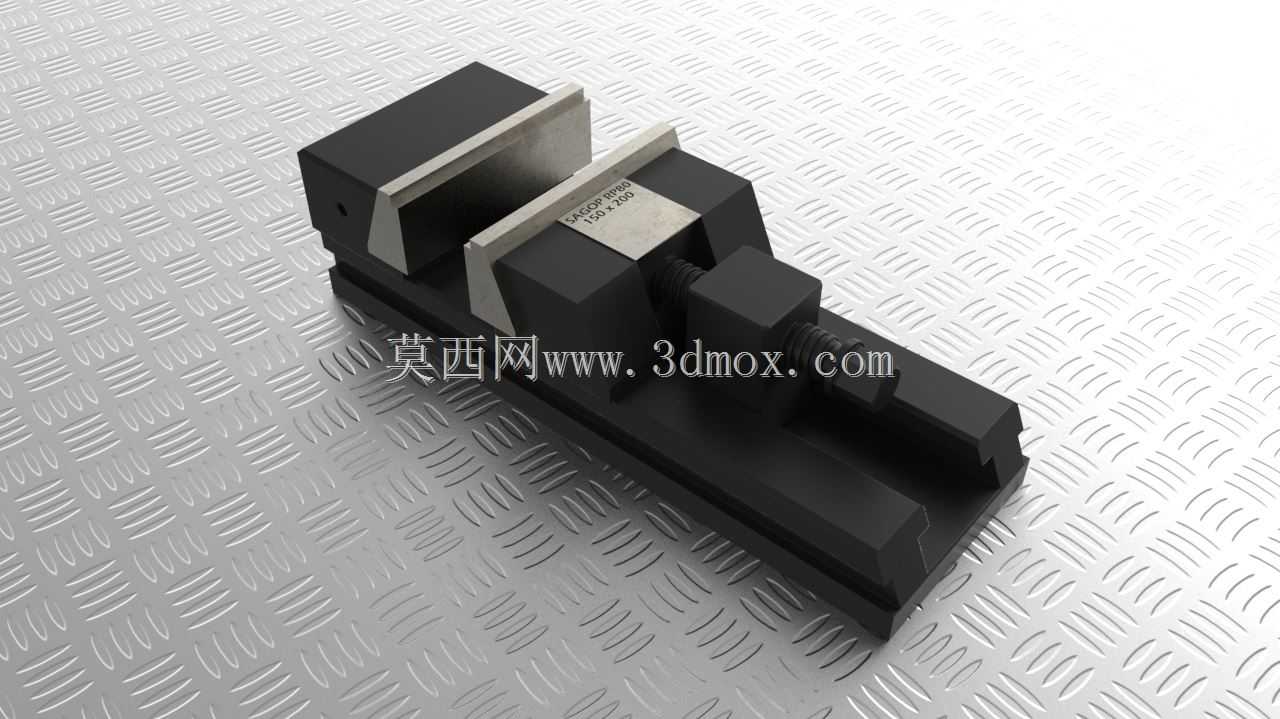

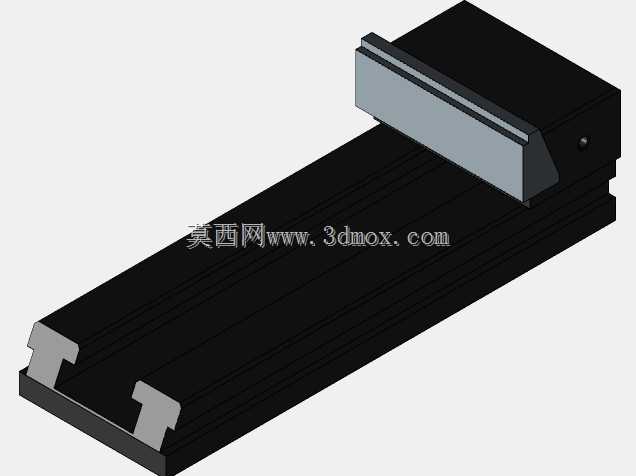

这款螺杆驱动的机用平口夹紧装置，主要适配铣床、磨床、加工中心等常规金属切削设备的工件装夹场景，也可在钳工划线、零件检测工位作为基准固定件使用，是中小尺寸规则零件加工过程中最常用的通用工装之一。从结构设计逻辑来看，整体采用分体式铸铁基座搭配淬硬钢钳口的组合，基座底部设置有标准定位键槽，可直接与机床工作台的T型槽配合完成安装定位，无需额外制作转接底座，安装时只需通过T型螺栓穿过基座两端的沉头安装孔即可完成锁紧，安装边界可适配绝大多数行程在500mm以上的立式加工设备工作台。装置的核心传动采用梯形螺杆副，螺杆端部设置有方形扳手头，可通过标准呆扳手或者加力杆施加夹紧力，螺杆与活动钳身之间采用浮动连接结构，避免夹紧过程中活动钳身出现上翘偏移，保证钳口夹紧面与基座基准面的垂直度始终控制在合理公差范围内。固定钳身与活动钳身的夹持面均安装有可更换的淬硬钢钳口板，钳口板表面加工有细密的交叉防滑齿纹，既可以提升夹紧时的摩擦力，避免工件在切削力作用下出现位移，当钳口磨损后也可单独更换钳口板，无需整体报废钳身，降低长期使用的维护成本。钳身的导轨面采用矩形导轨结构，配合研磨加工的滑动面，活动钳身移动过程中的间隙可通过侧边的调节镶条进行调整，长期使用出现磨损后可通过调整镶条补偿间隙，保证移动精度不会出现明显衰减。从实际使用场景来看，该款夹具可夹持宽度在对应行程范围内的方形、矩形类零件，也可配合V型块附件夹持轴类零件完成铣平面、钻孔、攻丝、磨削等多工序加工，钳身整体的刚性设计可承受较大的切削载荷，即使在粗加工大切深工况下也不会出现钳身变形或者夹紧失效的问题。设计过程中充分考虑了车间实际使用的操作便利性，螺杆的导程设置兼顾了夹紧效率与夹紧力放大比，空行程移动时可快速推动活动钳身靠近工件，接近工件后再通过扳手锁紧，无需全程转动螺杆，能够有效减少装夹辅助时间，提升单工位加工效率。基座的排屑槽设计在导轨两侧，加工产生的铁屑可顺着斜槽滑落，不会堆积在导轨滑动面之间造成滑动卡滞或者导轨面磨损，日常清理维护只需用毛刷顺着槽位清扫即可，无需拆解钳身。
