多规格英制半径测量圆角规结构

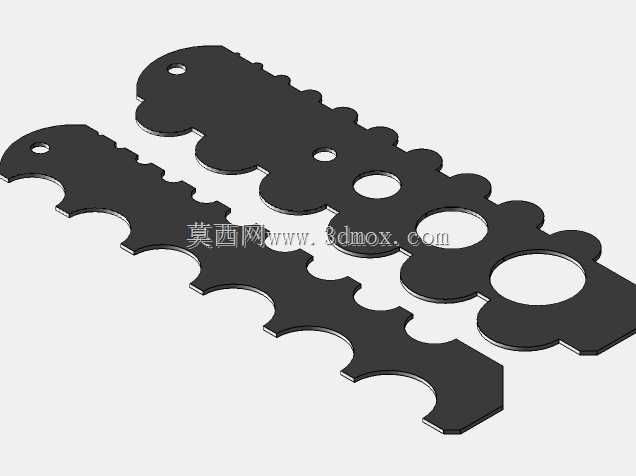

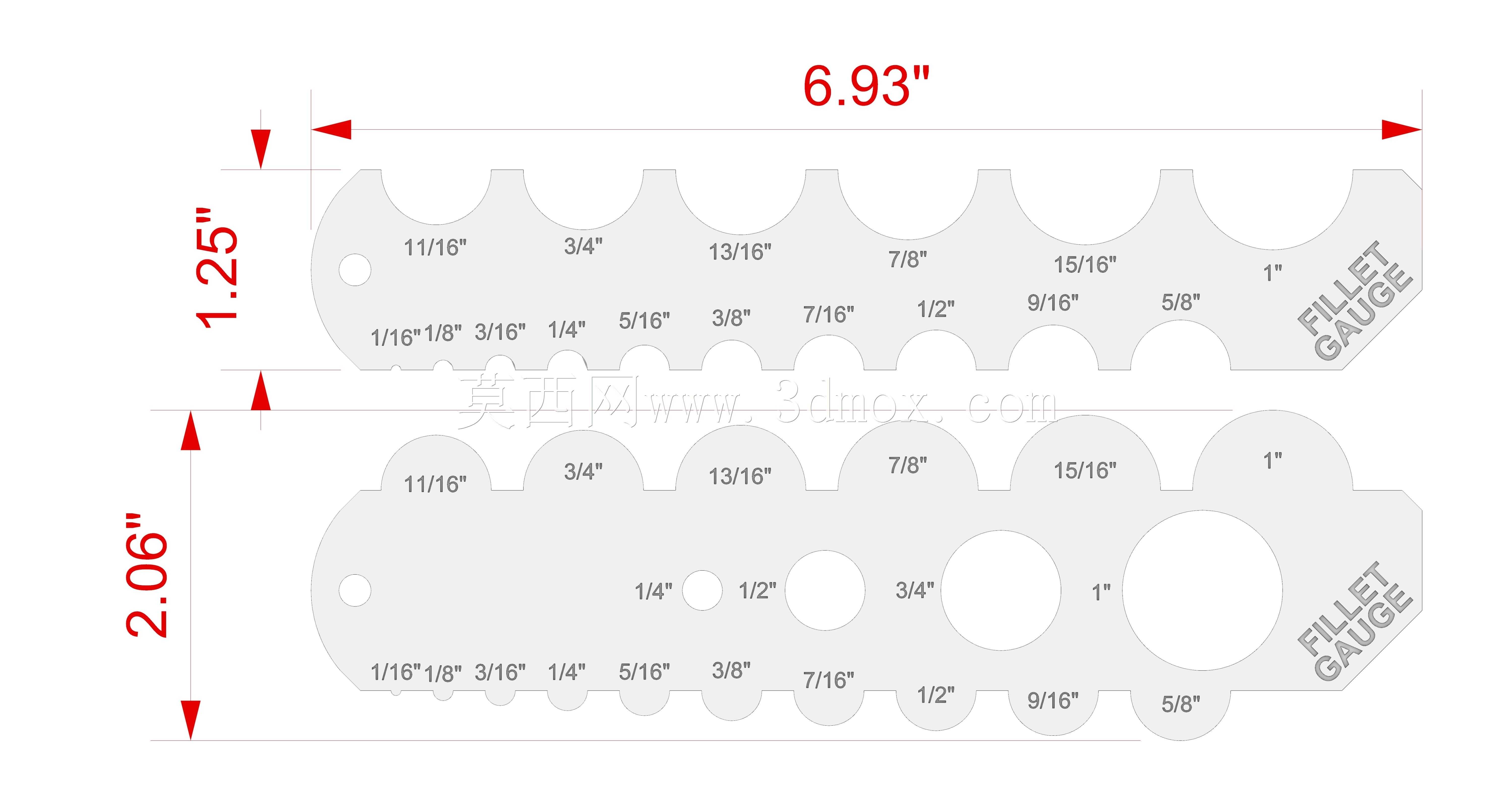

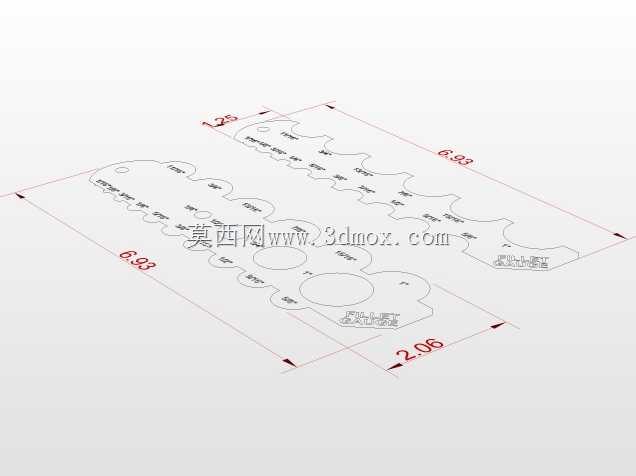

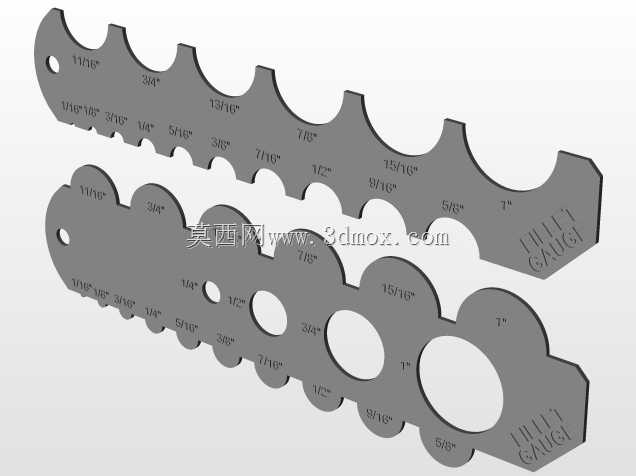

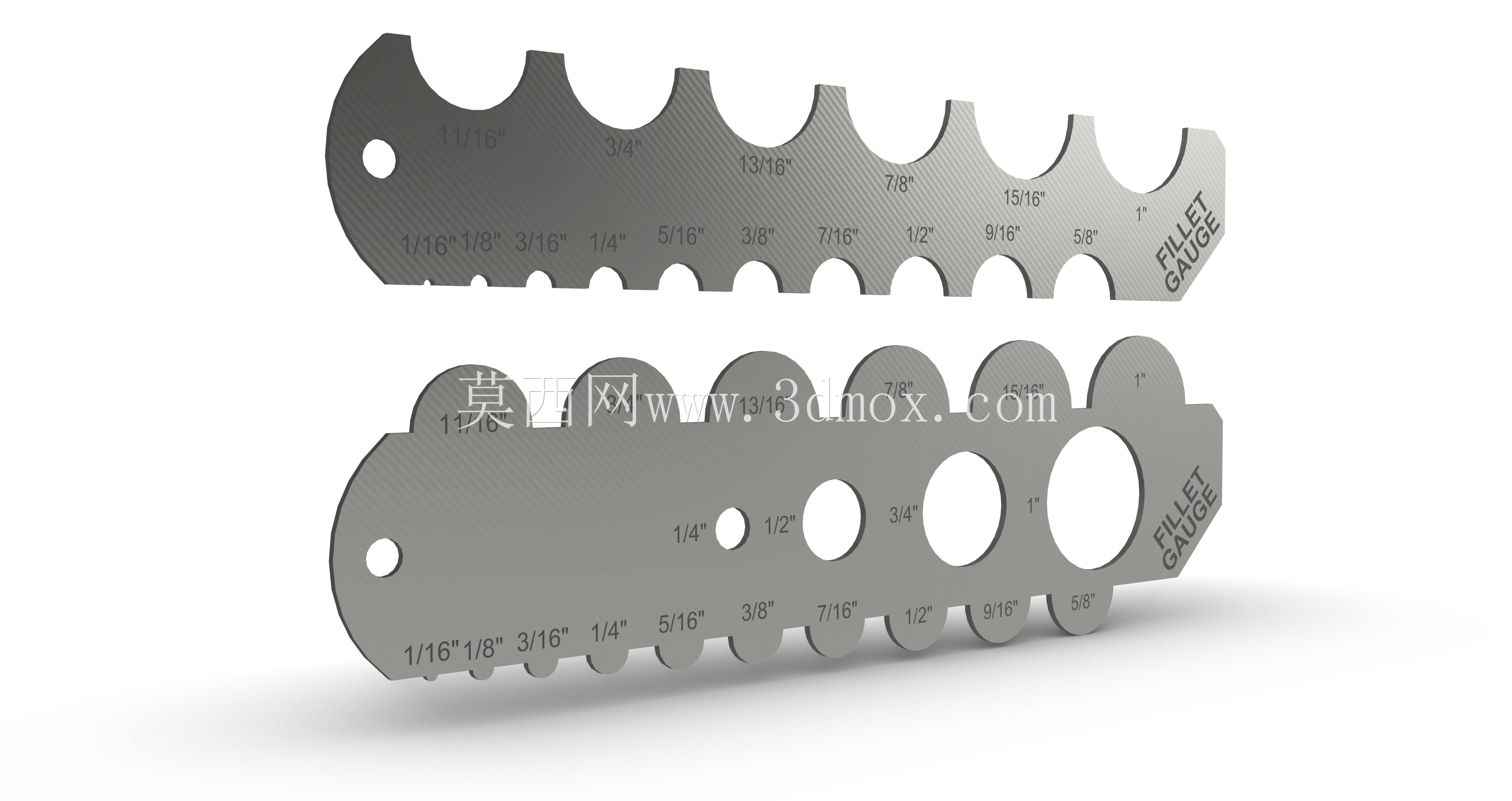

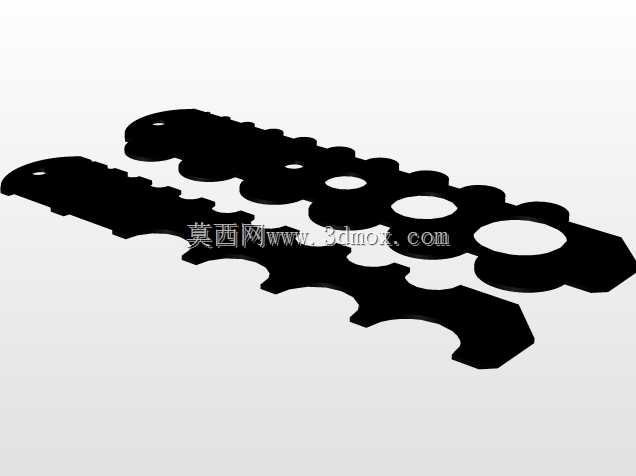

日常机加工现场做圆弧轮廓校验时，最容易出现的问题就是拿错量程的规片，要么小半径塞不进大圆弧虚位过大，要么大半径规片卡不到小圆弧根部，反复换片耽误首件确认的时间。这套圆角规在设计时直接把常用英制半径的测量端整合在两片金属规体上，从1/16英寸到1英寸的内外圆弧测量位沿规片边缘依次排布，每一个测量凹口和凸台都对应固定半径值，测量时不需要反复拆分叠片，直接找到能和被测圆弧完全贴合的档位就能直接读值，比零散的塞规组少了整理收纳的麻烦。规体本身采用薄型不锈钢板材冲压成型，边缘的测量轮廓做了精磨去毛刺处理，不会在测量软质金属工件表面留下划痕，端部预留的悬挂小孔可以直接穿挂在工具架上，也能配合挂绳随身携带，适配车间巡检、钳工修配、模具研配等多场景的快速测量需求。做结构建模时，每一个测量圆弧的轮廓都严格对应标称半径值，凹口的深度刚好覆盖对应半径的1/2圆弧长度，保证贴合测量时不会出现边缘干涉，凸台测量端的高度也做了统一控制，测量内圆角时不会因为规片厚度问题卡到相邻的垂直壁面。规片上的刻度标识采用蚀刻工艺做在测量位旁的平面上，长期摩擦使用也不会磨掉标识，两片规体的外形轮廓做了差异化的缺口排布，外圆弧测量用的凹口和内圆弧测量用的凸台分别对应不同的排布方向，拿取时不用反复翻转就能快速找到对应测量端。考虑到现场使用时经常会接触切削液、润滑油，规体表面做了哑光防锈处理，不会因为反光影响刻度读取，整体厚度控制在1.5mm，测量窄槽内的圆角时也能顺利伸入，不会因为规体过厚无法贴近被测面。建模时还原了每一个测量位的轮廓精度，相邻测量位之间的间距留足了手指捏持的空间，测量时不会因为档位过近蹭到相邻刻度造成读值误差，规体的边角都做了小圆角钝化，日常拿取不会划手，整体结构没有多余的活动部件，不需要额外维护，长期使用也不会出现松旷错位的问题。
