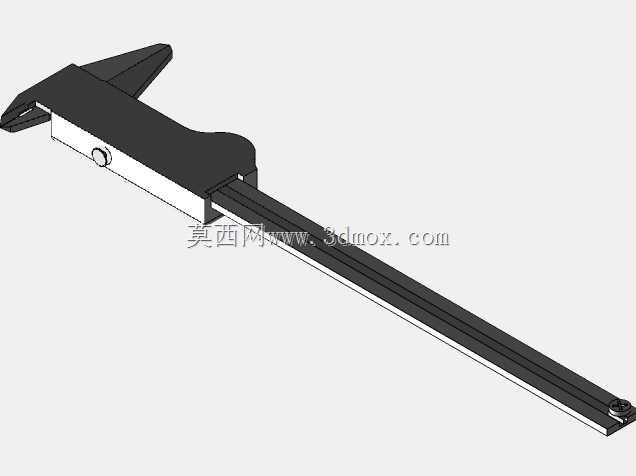

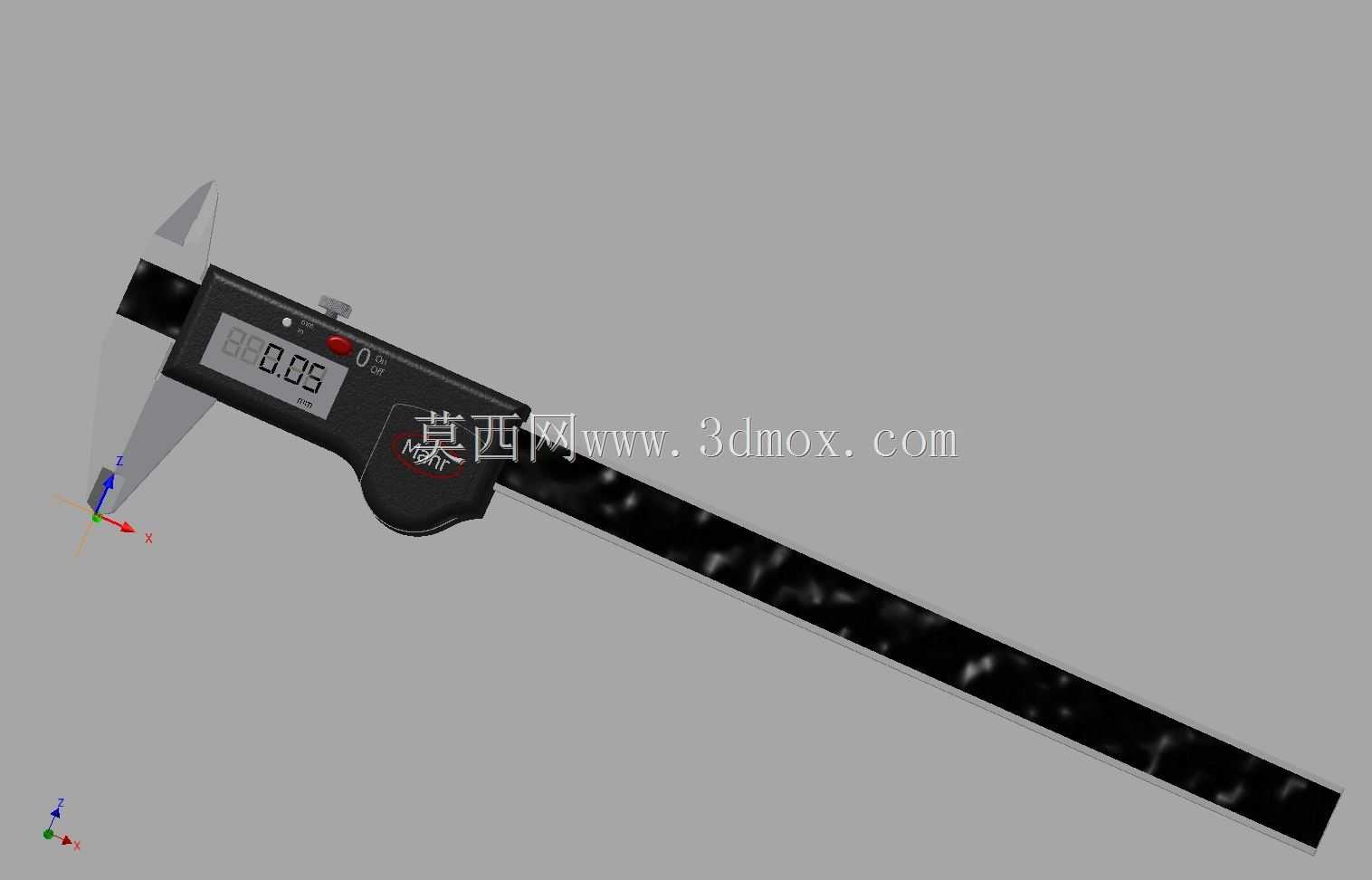

200mm量程Mahr数显游标卡尺结构设计

这款大规格数显卡尺的建模完全贴合车间实际使用场景做细节还原，日常在机加工工位做工件尺寸抽检、装配环节核对配合公差、来料检验环节核验毛坯加工余量时，这类200mm量程的卡尺是一线检验人员和操作工人使用频率最高的手持量具，相比小量程卡尺，它能覆盖更多常规轴类、板类零件的外尺寸、内孔、深度测量需求，不用频繁更换量具就能完成单零件多维度尺寸核验，能有效减少工位上的量具切换时间。从功能结构上看，尺身采用带防滑纹理的长尺条设计，握持时拇指推动尺框的阻尼感做了适配，滑动过程不会出现卡滞或者旷量过大的问题，数显模块布置在尺框靠前的位置，测量时操作人员视线可以自然落在显示屏上，不用刻意调整角度就能快速读取数值，显示屏旁设置的功能按键可以快速完成零点校准、公英制切换，适配不同图纸标注体系的测量需求。尺爪部分做了耐磨结构的细节还原，内测量爪和外测量爪的测量面做了平齐度的结构设计，保证测量时贴合面完全接触被测件，不会因为爪部形变带来测量误差，尾部的深度测量杆和尺身保持同轴，测量盲孔深度、台阶高度时不会出现偏斜。建模过程中严格遵循实际卡尺的安装边界做结构拆分，尺身的刻度基准面、尺框的滑动配合间隙、锁紧装置的卡位结构都做了1:1的还原，数显模块的电池仓位置、防护边角的圆弧过渡都和实物保持一致，整体外形尺寸完全匹配量产产品的实际规格，尺身总长度控制在满足200mm测量量程的合理范围内，不会出现尺身过长导致的握持失衡问题。在做结构设计还原时，特意考虑了车间使用的实际工况，尺身表面的防滑纹理不仅提升握持摩擦力，也能减少手上切削液、油污导致的打滑问题，尺框上的锁紧拨片位置刚好在拇指可及的范围，测量到目标数值后可以单手完成锁紧，方便将卡尺拿离被测件后读取数值，避免在工件旁读数受空间、光线限制产生的视差。这类大规格卡尺在五金加工、模具修配、设备维保场景都有广泛应用，建模时还原的各部件配合关系，可以作为量具类产品结构设计的参考，也能用于虚拟装配场景下的测量动作仿真，帮助做工位操作流程的模拟验证。
