CNC雕刻机主轴吸尘适配连接装置

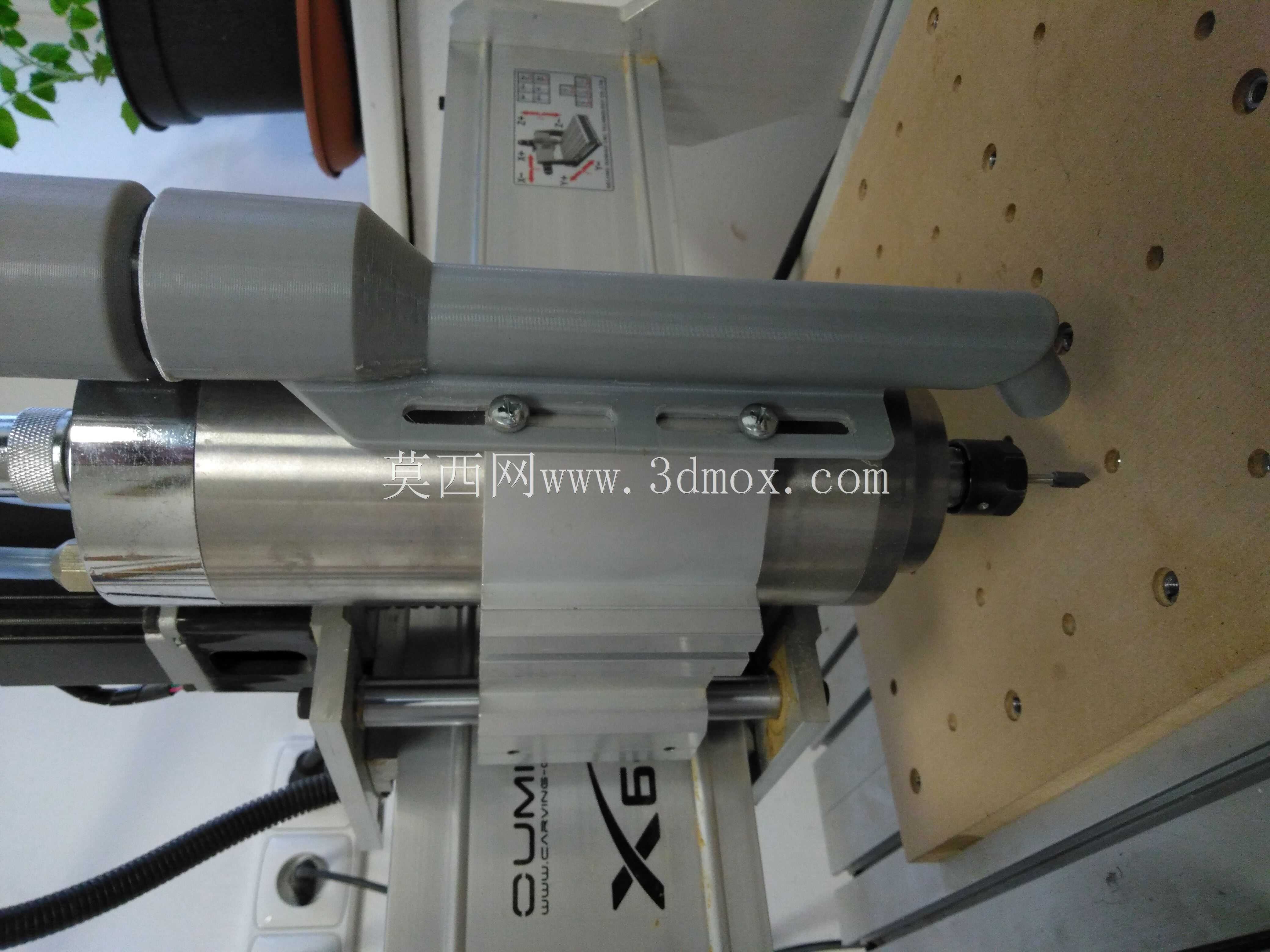

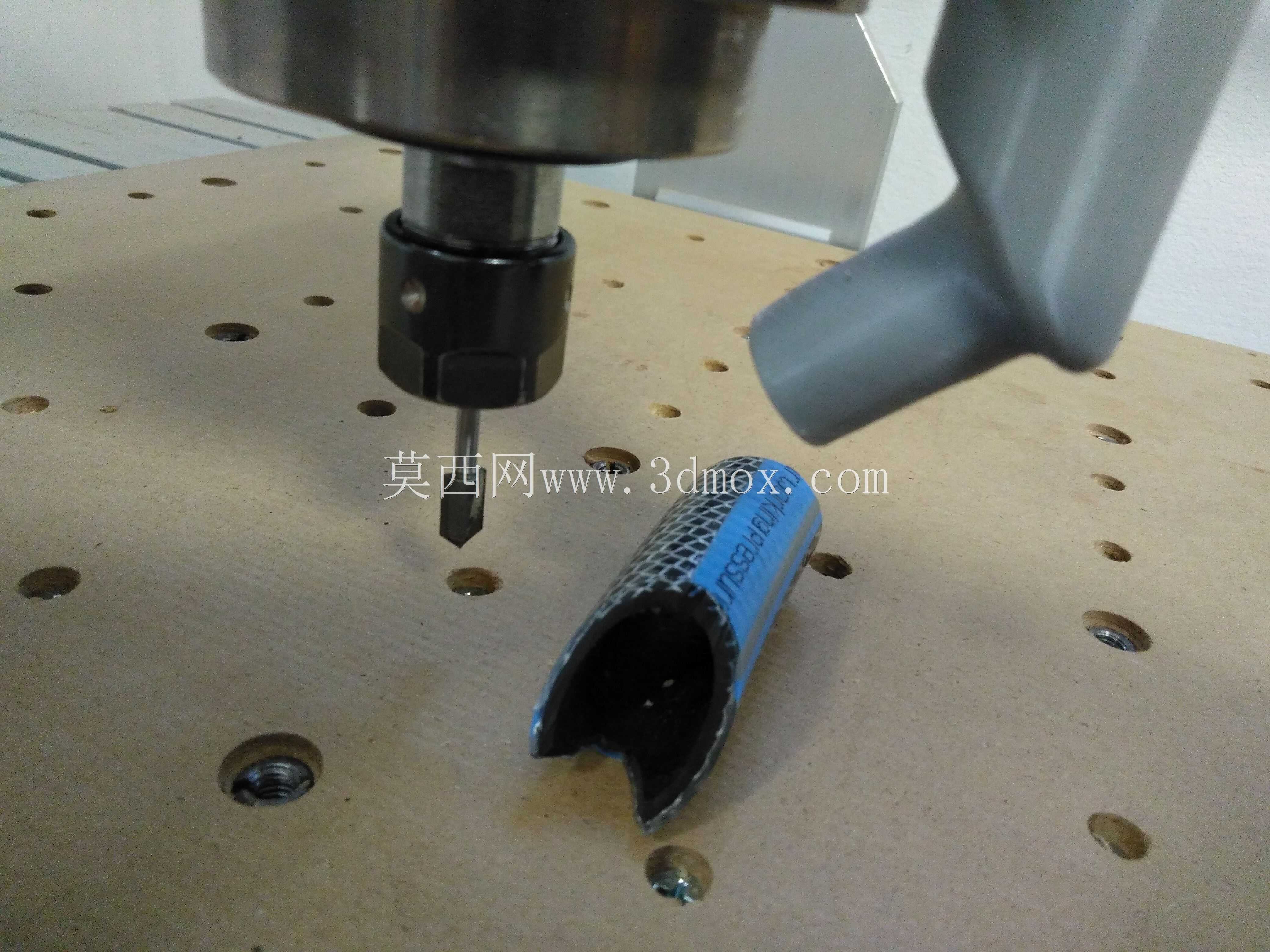

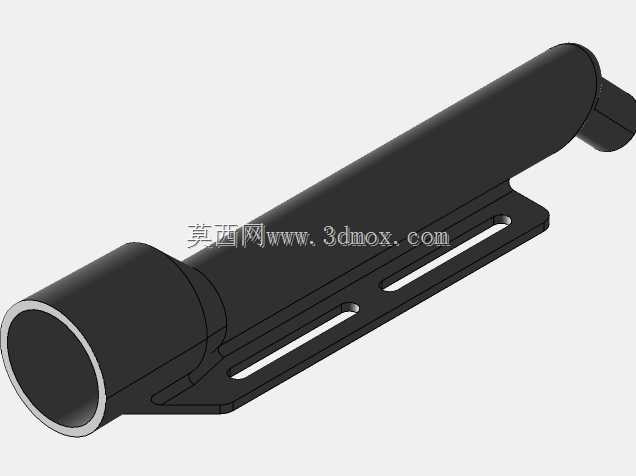

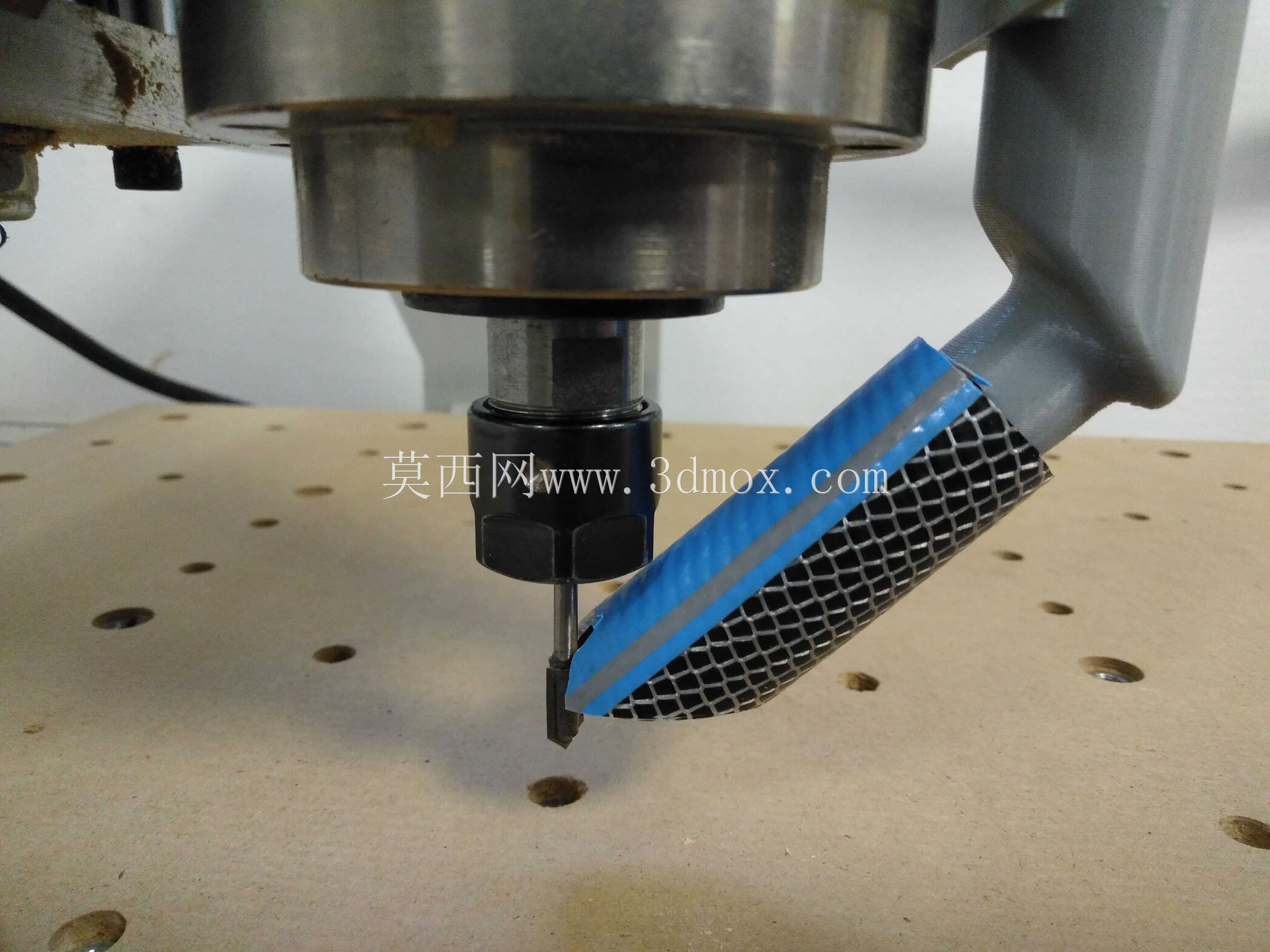

在木工、广告板材CNC雕刻加工作业场景中，切削产生的木屑、塑料碎屑若不及时收集，不仅会堆积在加工台面上干扰刀具走刀路径、影响工件定位精度，细小粉尘飘散还会侵入主轴轴承缝隙加速部件磨损，同时恶化车间作业环境，这款主轴吸尘适配装置正是针对这类痛点设计的管路连接部件。它的核心作用是衔接CNC设备主轴侧的吸尘管路与常规家用/工业手持真空吸尘器的软管，无需匹配专用工业集尘主机，就能在刀具切削位置形成局部负压区，第一时间将加工产生的碎屑从切削点处吸走，避免碎屑飞溅残留。从结构设计逻辑来看，装置整体采用弯管形态，安装后吸尘口斜向对准刀具切削刃与工件接触的加工区域，既不会干涉主轴上下进给动作，也不会和装夹的不同长度刀具发生碰撞，适配常规ER系列夹头装夹的直柄铣刀、雕刻刀使用。设计时充分考虑了DIY加工场景的调整需求，主体连接段采用可适配常规3/4英寸花园软管的通用尺寸，使用者可以根据自身所用主轴的外径尺寸、吸尘器软管的实际口径，对连接段的配合尺寸做小幅修整，不需要重新制作整个适配结构，就能匹配不同规格的设备。安装边界上，装置固定端贴合主轴套筒外壁安装，整体伸出长度控制在不超过刀具最大装夹长度的范围内，横向最大轮廓不会超出主轴夹座的外径范围，加工时不会和工作台面的定位夹具、压料螺栓发生干涉，即使是加工带有凹凸结构的异形工件，也不会因为吸尘装置的额外轮廓产生撞机风险。装置的吸尘口做了斜切收口处理，能让负压气流更集中地作用在切削点附近，相比普通直口吸尘管，同等吸力下碎屑收集效率提升明显，尤其是加工密度板、亚克力这类易产生细碎粉尘的材料时，能有效减少粉尘在工作台面的堆积，降低操作人员清理台面的频次，也能减少粉尘附着在传动导轨、丝杠表面的概率，间接延长设备运动部件的维护周期。整个适配结构没有复杂的活动部件，安装时仅需通过抱箍或者耐高温胶带将两端分别固定在主轴套筒和吸尘器软管上即可，不需要对原有设备做打孔、焊接等改装，不会破坏设备原有结构，拆卸调整也十分便捷，针对不同长度的刀具，只需小幅调整装置的固定角度，就能让吸尘口始终对准切削区域，兼顾不同加工工序的使用需求。
