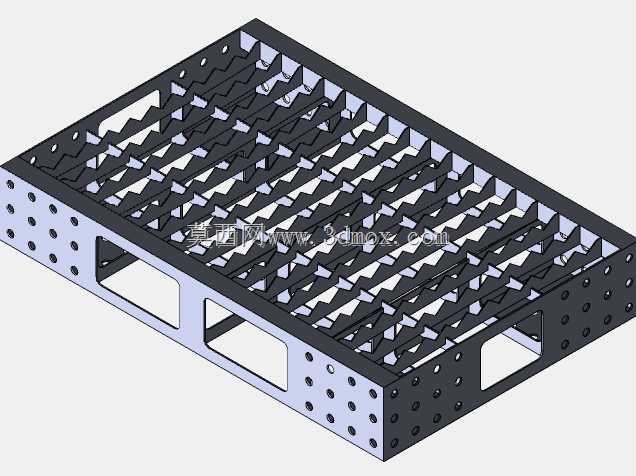

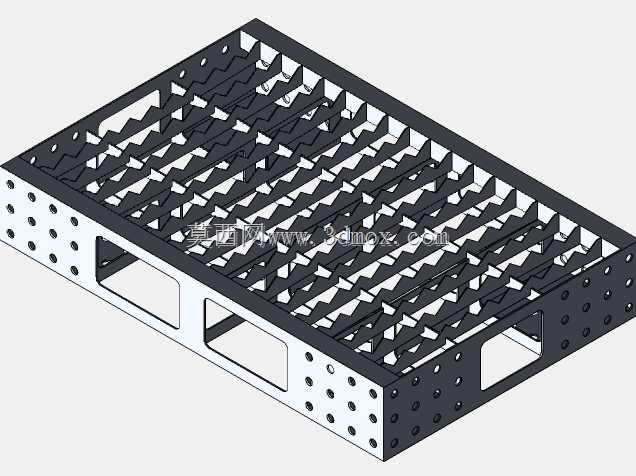

24×36英寸模块化等离子切割重型工作台

这款重型模块化工作台主要面向金属热加工车间的等离子切割、小件焊接作业场景设计，整体采用框架式镂空栅格结构，适配24英寸×36英寸的标准作业幅面，能够覆盖绝大多数中小型金属板材切割、小型结构件组焊的工位需求。从结构设计逻辑来看，台面采用交错排布的锯齿形栅格支撑条，栅格间隙经过尺寸校核，既能够保证切割过程中产生的熔渣、废料直接下落至台面下方的集渣区域，避免熔渣堆积在支撑面上影响板材放置平整度，同时锯齿形的支撑结构能够减少与待加工板材的接触面积，降低切割过程中板材背面因为接触支撑产生的熔渣粘连、划伤概率，减少后续工件打磨的工作量。工作台侧边采用带阵列安装孔的加厚钢板折弯成型，侧边预留的叉车插孔完全符合标准手动液压叉车、电动托盘车的叉齿尺寸边界，不需要额外配置吊装吊具就可以完成工位的整体移位调整，适配车间内灵活调整工艺布局的需求；侧板上的阵列孔一方面用于栅格支撑条的定位安装，保证每根支撑条的间距统一、承载受力均匀，另一方面也可以作为工位附件的安装基准，后续加装定位挡块、工件夹紧夹具、焊枪挂架等辅具时不需要二次打孔，直接利用现有孔位就可以完成固定。整体框架采用全焊接连接结构，所有受力节点都做了焊后应力释放处理，避免长期重载放置工件、承受切割反力后出现框架变形，台面的额定承载能力能够满足厚钢板堆叠、重型工装夹具放置的使用需求，不会出现台面塌陷、支撑条弯折的问题。栅格支撑条采用可单独拆卸的模块化设计，当某一段支撑齿因为长期受等离子弧高温烧蚀、重物砸压出现损坏时，不需要整体更换台面，只需要拆下对应位置的单根支撑条更换即可，大幅降低后期维护的成本与停机时间。工作台的整体高度符合人体工程学作业范围，操作人员站立作业时不需要过度弯腰就可以完成板材摆放、切割头操作、工件组对的全流程动作，侧边的镂空结构也方便作业过程中清理落入框架内部的废料、熔渣，不需要抬升台面就可以完成日常工位清洁维护。在安装适配性上，这款工作台不需要做额外的地面固定，自身框架重量足够保证切割作业过程中的稳定性，不会因为设备移动、工件拖拽出现工位偏移，同时可以根据车间的实际产线排布，多台同规格工作台拼接组成更长的作业台面，适配大尺寸板材的连续加工作业需求，拼接处的连接孔位已经做了统一的基准对齐设计，拼接后台面平面度误差控制在合理范围内，不会出现拼接处高低差影响板材滑动的问题。
