立式承压储液罐体工业三维设计

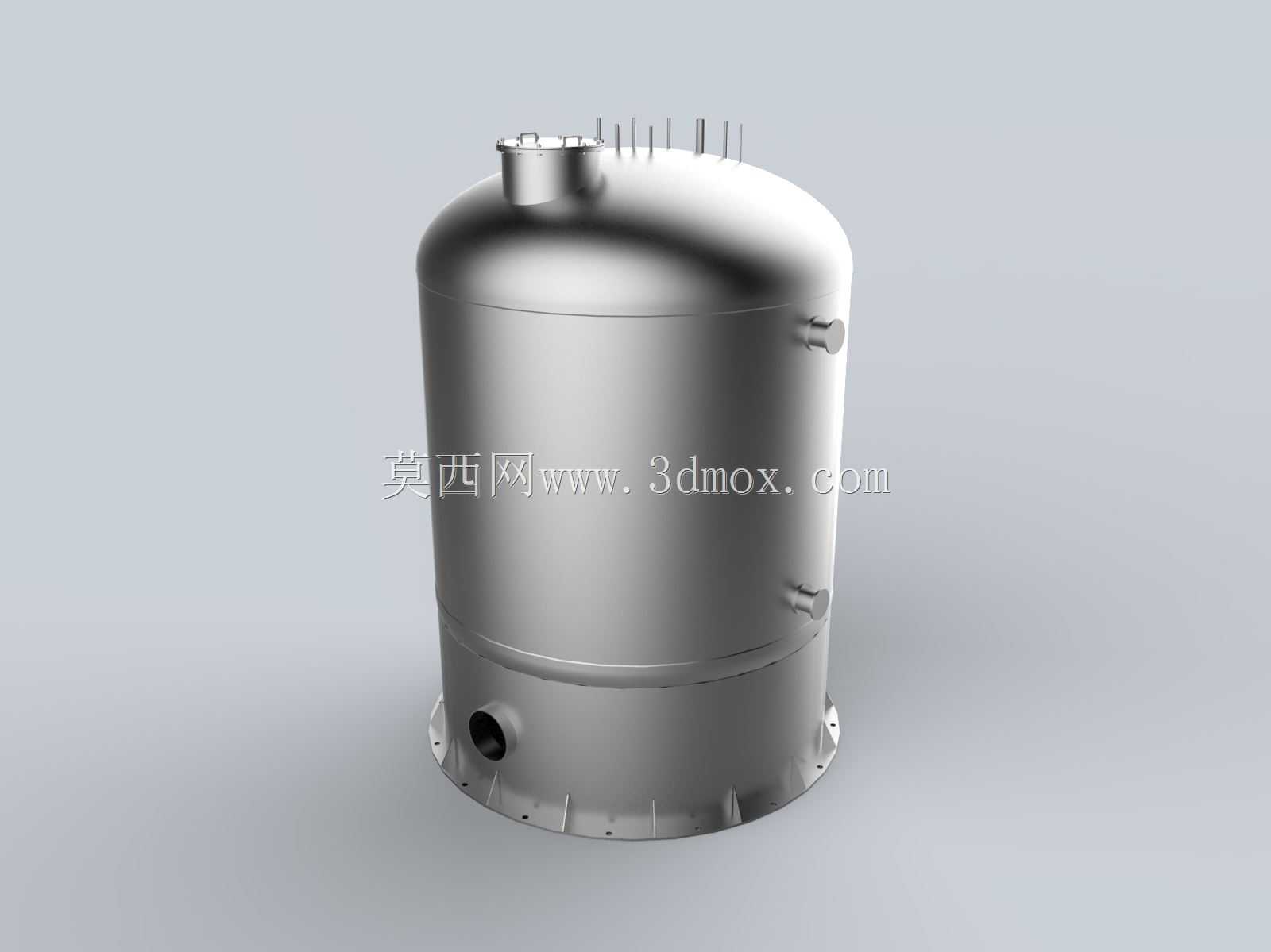

这款立式承压储液罐体的三维结构设计，核心围绕化工、食品加工、水处理等行业的常压或低压流体存储、物料暂存工况展开，在建模阶段就充分考虑了现场安装、管线对接、后期运维的实际需求。从结构布局来看，罐体采用上下椭圆封头搭配圆柱形筒身的经典承压结构，相比平顶结构能更好分散内部介质带来的应力，避免长期承压出现局部形变，筒身底部设置的法兰式底座，均匀分布的螺栓孔可直接与厂区预埋的安装基础对接，安装时无需额外焊接支架，能大幅缩短现场施工周期，底座与筒身的过渡段做了圆弧补强处理，可抵消满液状态下筒身底部的剪切应力，避免长期使用出现焊缝开裂问题。

筒身侧面预留的两个侧向接口，分别对应不同高度的介质进出需求，低位接口可用于排空、排污或者底部出料，高位接口可用于溢流、回流或者侧部进料，顶部的小口径接口可用于安装呼吸阀、压力表、液位计或者进料管线，接口全部采用标准法兰连接形式，建模时严格匹配通用化工管道法兰的尺寸规范，设计人员在做厂区管线排布时可直接调用对接，无需二次调整接口尺寸。顶部封头位置还预留了多组小直径安装位，可根据实际工艺需求加装温度传感器、安全阀或者人孔组件，适配不同工艺场景的改装需求。

建模过程中对罐体的壁厚做了等比例还原，筒身与封头的壁厚保持一致，所有焊缝位置都做了平滑过渡处理，没有尖锐棱角，既符合实际加工的焊接工艺要求，也能避免应力集中带来的结构隐患。罐体整体外形为竖直圆柱结构，占地面积小，适合厂区内空间紧凑的安装场景，安装时只需保证基础平面的水平度，即可满足长期稳定运行的要求，侧面接口的伸出长度也做了合理控制，既预留了法兰螺栓的安装操作空间，也不会因为伸出过长增加运输、安装过程中的碰撞损坏风险。

从实际使用角度出发，这款罐体的结构设计没有多余的冗余部件，整体造型简洁流畅，内部无复杂内构件，既可以用于存储清水、中性化工溶液等常规介质，也可根据实际需求调整内壁处理工艺，用于存储食品级物料或者有轻微腐蚀性的介质，三维模型完整还原了罐体的所有外部结构特征，结构设计人员可直接在此基础上进行管线配套、支架设计、工艺参数校核等工作，能有效缩短项目前期的设计周期。
