立式双腔蒸发装置工业结构设计

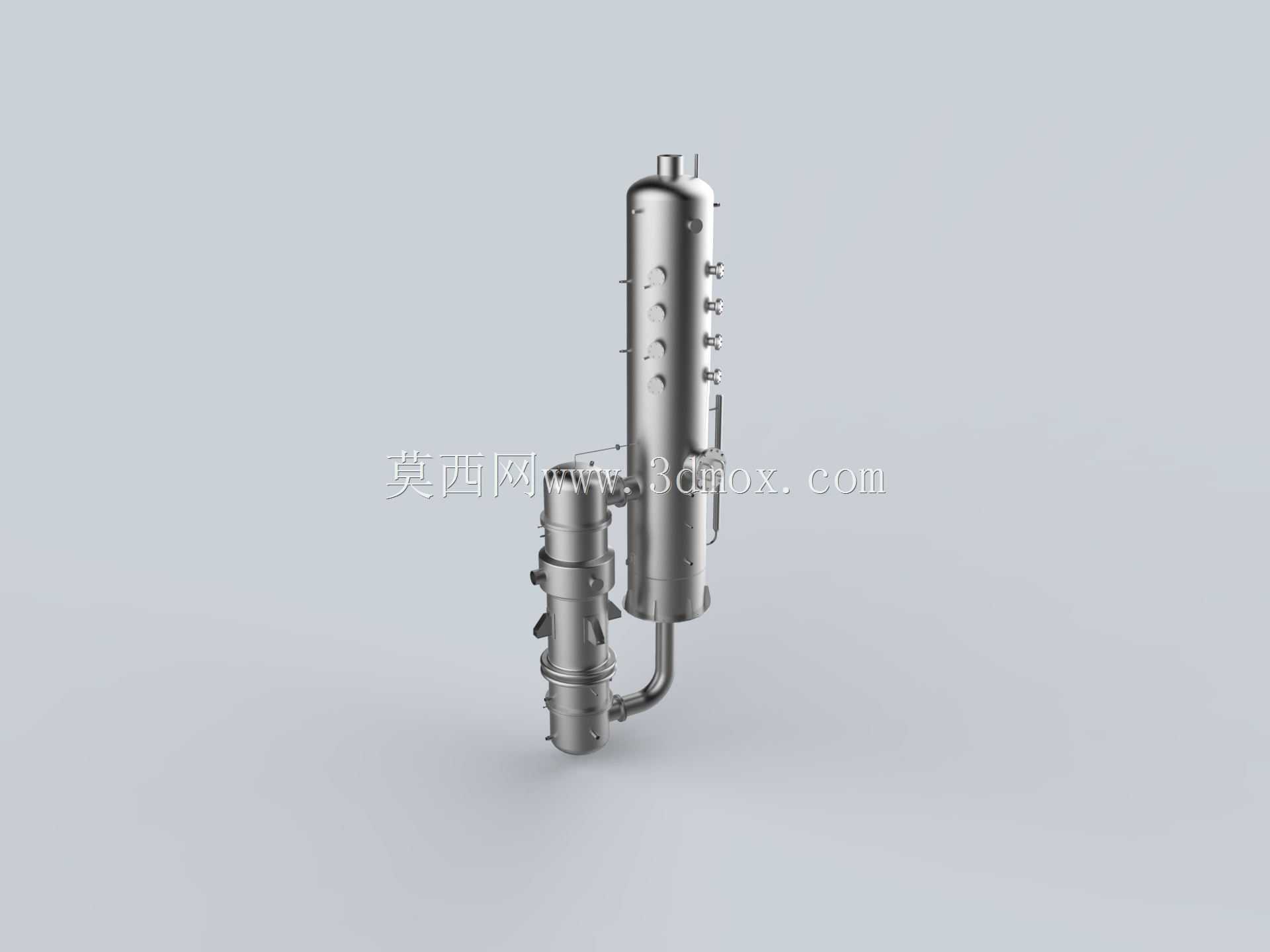

这套蒸发装置的三维结构设计，核心面向化工、制药、食品加工领域的溶剂蒸发、物料浓缩工况，在精细化工生产线上常作为溶剂回收单元的核心设备，适配中小批量连续或间歇式蒸发作业，可处理低粘度至中等粘度的热敏性物料，通过双腔体的结构布局实现二次蒸汽的梯级利用，降低单位蒸发量的能耗水平。从结构设计逻辑来看，主腔体采用立式长筒结构，顶部设置蒸汽出口与安全阀接口，筒身沿轴向排布多组测温、测压接口以及视镜结构，方便运行过程中实时监控腔体内的液位、温度参数，观察物料蒸发状态；下部连接的副腔体通过弯管与主腔体连通，作为气液分离与二次蒸发的补充单元，副腔体上同样布置有进出料接口、排污接口，满足连续进出料的工艺需求。设计过程中充分考虑了安装边界的适配性，主腔体底部设置支撑脚结构，可直接固定在钢制操作平台上，整体安装预留的横向操作空间不小于设备最大外径的1.5倍，方便后期法兰螺栓的拆装检修，垂直方向预留的吊装空间需满足主腔体整体起吊的高度要求，避免与厂房顶部管线、桥架产生干涉。设备的接口全部采用标准法兰连接，匹配化工行业常用的管道公称压力等级，现场安装时无需额外定制非标转接件，可直接对接上下游的进料泵、冷凝器、出料储罐等配套设备。筒身外表面预留了保温层安装的固定件位置，后期可根据工艺温度需求包覆岩棉或聚氨酯保温层，减少运行过程中的热量损耗。双腔体之间的连接弯管做了圆角过渡处理，避免气液两相流在管路拐角处产生冲蚀磨损，延长设备的连续运行周期。主腔体内部设计有布膜器结构的安装位，可适配降膜蒸发的工艺需求，让物料沿筒体内壁均匀成膜向下流动，提升蒸发换热效率，同时避免物料在局部过热产生结焦变质。副腔体内部设置有简易的丝网除沫结构，可拦截二次蒸汽中携带的液滴，减少物料夹带损失，提升回收溶剂的纯度。整套结构的壁厚设计充分考虑了负压蒸发工况下的外压稳定性，通过合理设置加强圈的间距与规格，在控制设备整体重量的前提下满足承压强度要求，支撑位置的受力经过校核，可满负荷运行状态下的结构形变控制在允许范围内，避免连接管路产生额外应力。
