158mm长线单元配套双膜片同步套件

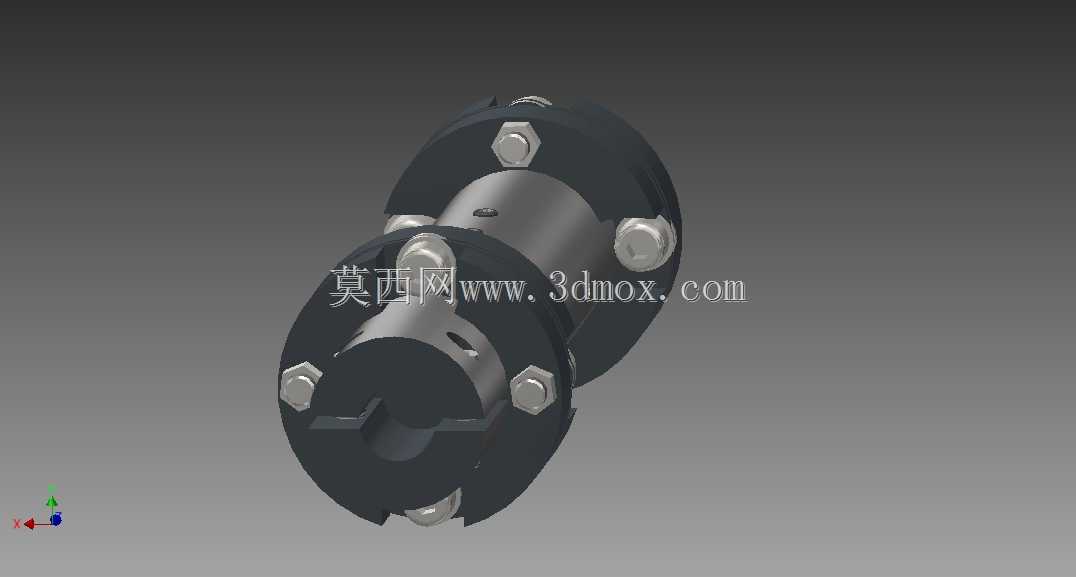

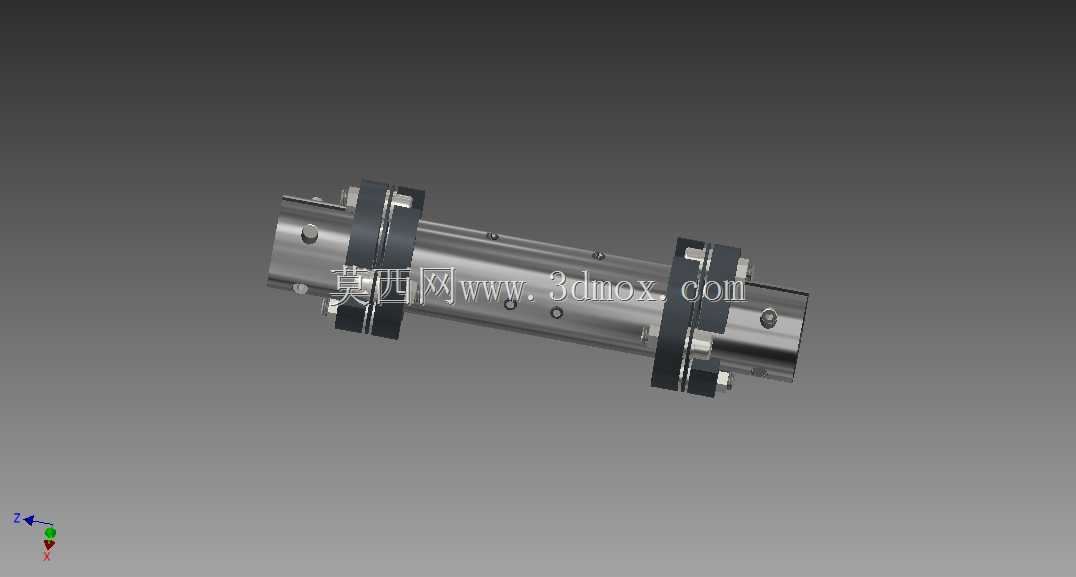

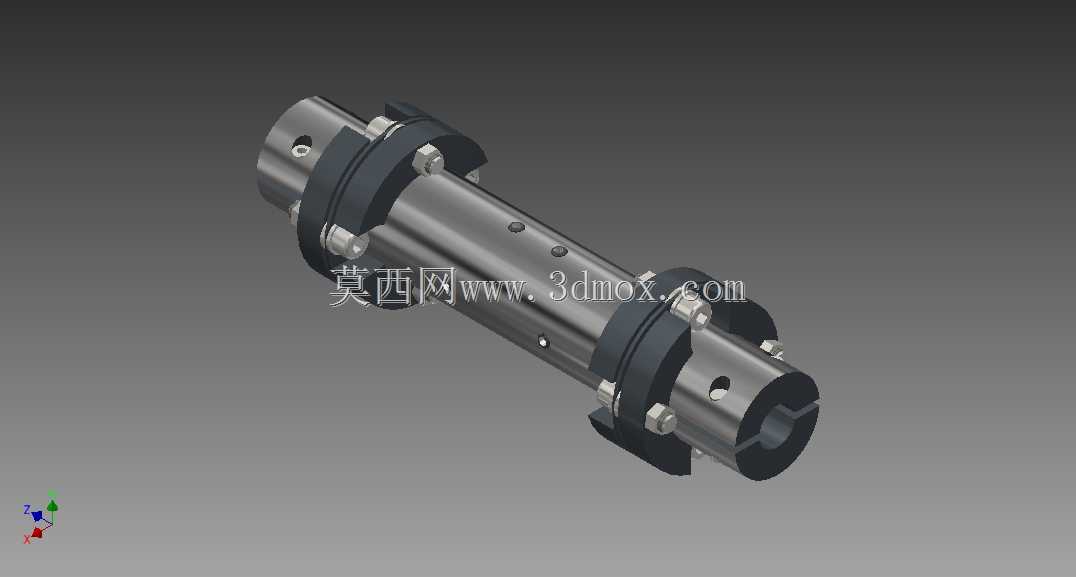

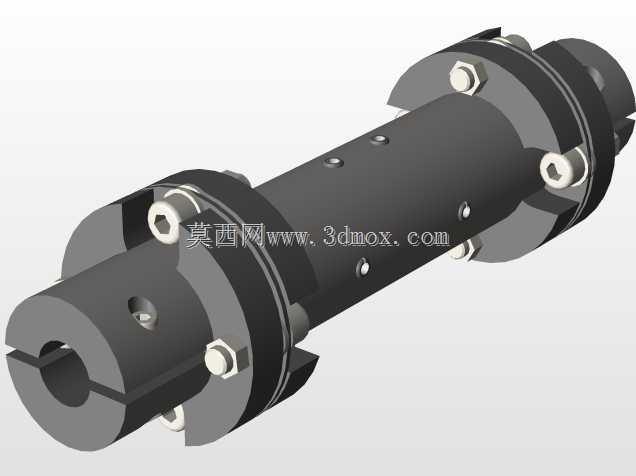

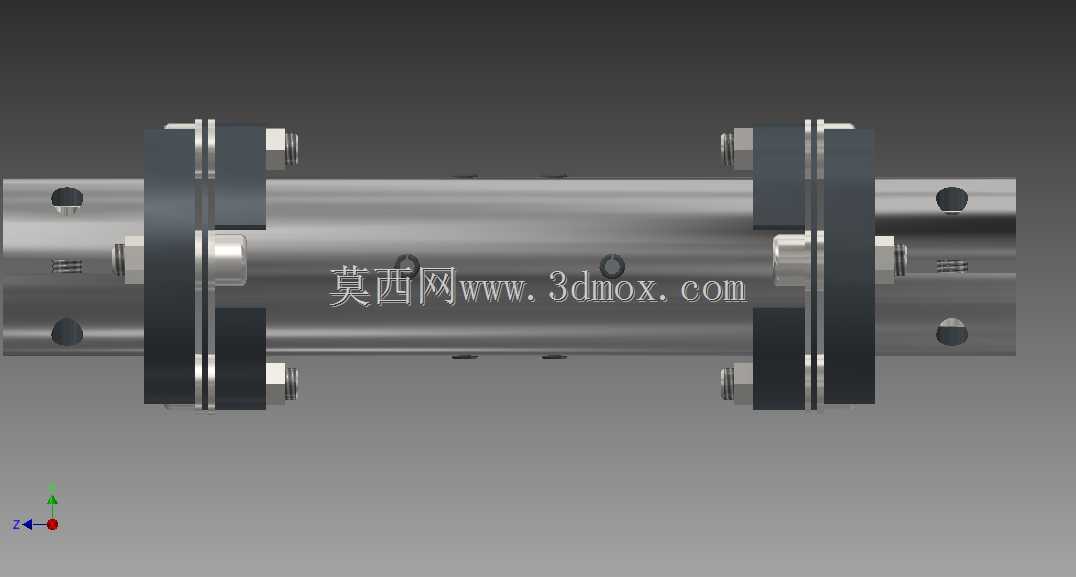

在直线运动模组搭建场景里，这类同步套件主要承担两端轴系的同步扭矩传递任务，适配行程段长度158mm的长线型线性单元，解决长跨距下两根传动轴的同步转动衔接问题，避免单轴驱动长行程负载时出现的扭转变形不同步、传动滞后问题。从结构设计来看，套件采用双膜片组对称布置形式，中间为空心长轴主体，两端分别配置膜片夹紧结构，膜片通过圆周均布的锁紧螺栓与轴端法兰、中间长轴连接，这种结构可以补偿两端轴系在安装过程中产生的径向、角向以及轴向偏差，不需要在安装时苛求极高的同轴度，降低线性单元组装时的轴系调校难度，同时膜片结构本身无传动间隙，正反转切换时不存在回程空程，能够保证线性单元两端传动的同步精度。设计过程中，中间长轴采用空心结构，在保证整体扭转刚度的前提下尽可能降低自身重量，减少长轴高速转动时的转动惯量，避免线性单元高速往复运动时轴系产生挠性振动，两端的轴连接部位采用开缝夹紧结构，配合紧定螺钉实现与配套传动轴的无键连接，装拆时不需要额外加热或者专用拉马工具，现场维护更换效率更高。安装边界方面，套件整体长度与158mm线性单元的两端轴跨距匹配，两端法兰的螺栓孔位与线性单元端座的安装接口完全对应，膜片组的外径尺寸控制在线性单元端座的避让空间内，不会和线性单元的导轨、滑座以及外围防护结构产生运动干涉，两端轴孔的直径适配常规线性单元配套的传动轴直径，不需要额外加工轴套变径。实际应用中，这类同步套件多用于双轴驱动的长行程线性模组，比如长跨度的移栽机械手、龙门式点胶设备的横梁传动段，能够保证两端驱动轴同步转动，避免滑座运行过程中出现卡滞、偏磨问题，相比传统的刚性联轴器，膜片结构的阻尼特性还能吸收部分传动过程中的振动，提升线性单元运行的平稳性，延长导轨和传动部件的使用寿命。建模时对膜片的叠层厚度、螺栓预紧对应的接触面做了细节还原，中间长轴表面的工艺孔、定位凹点都按照实际加工特征绘制，能够直接用于虚拟装配校验、运动仿真干涉检查，也可以作为选型时的安装尺寸参考依据。
