标准麻花钻切削刀具结构设计

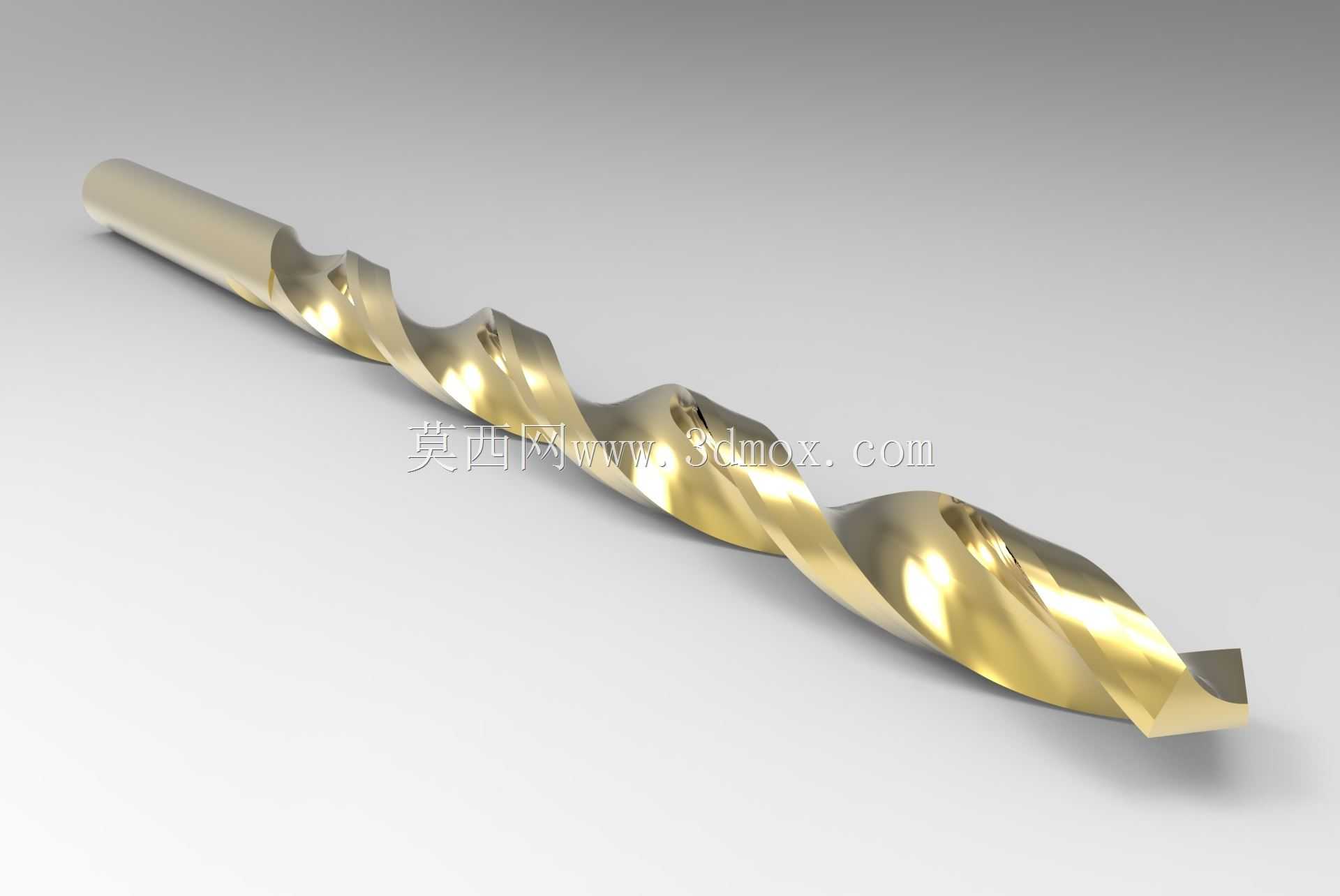

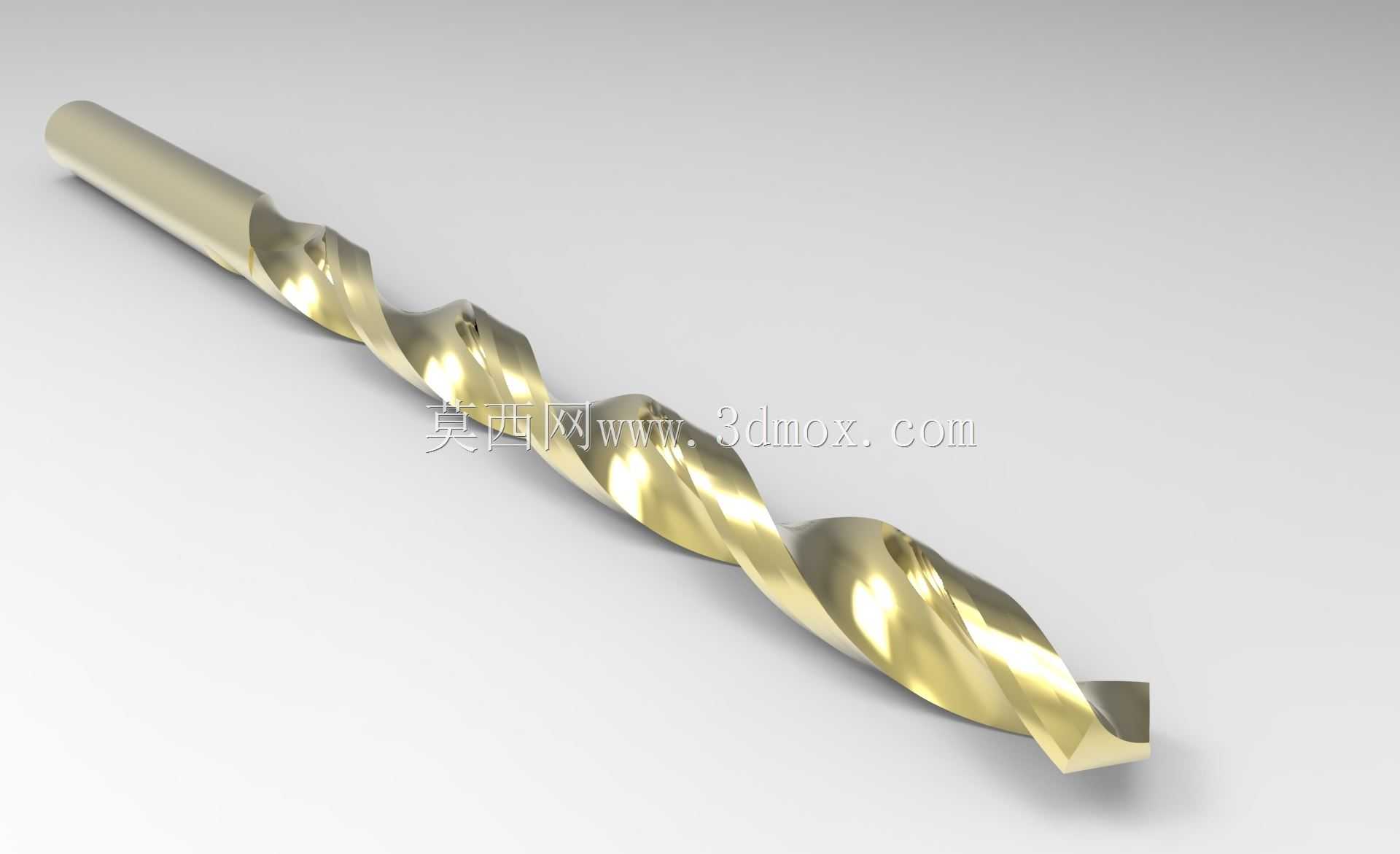

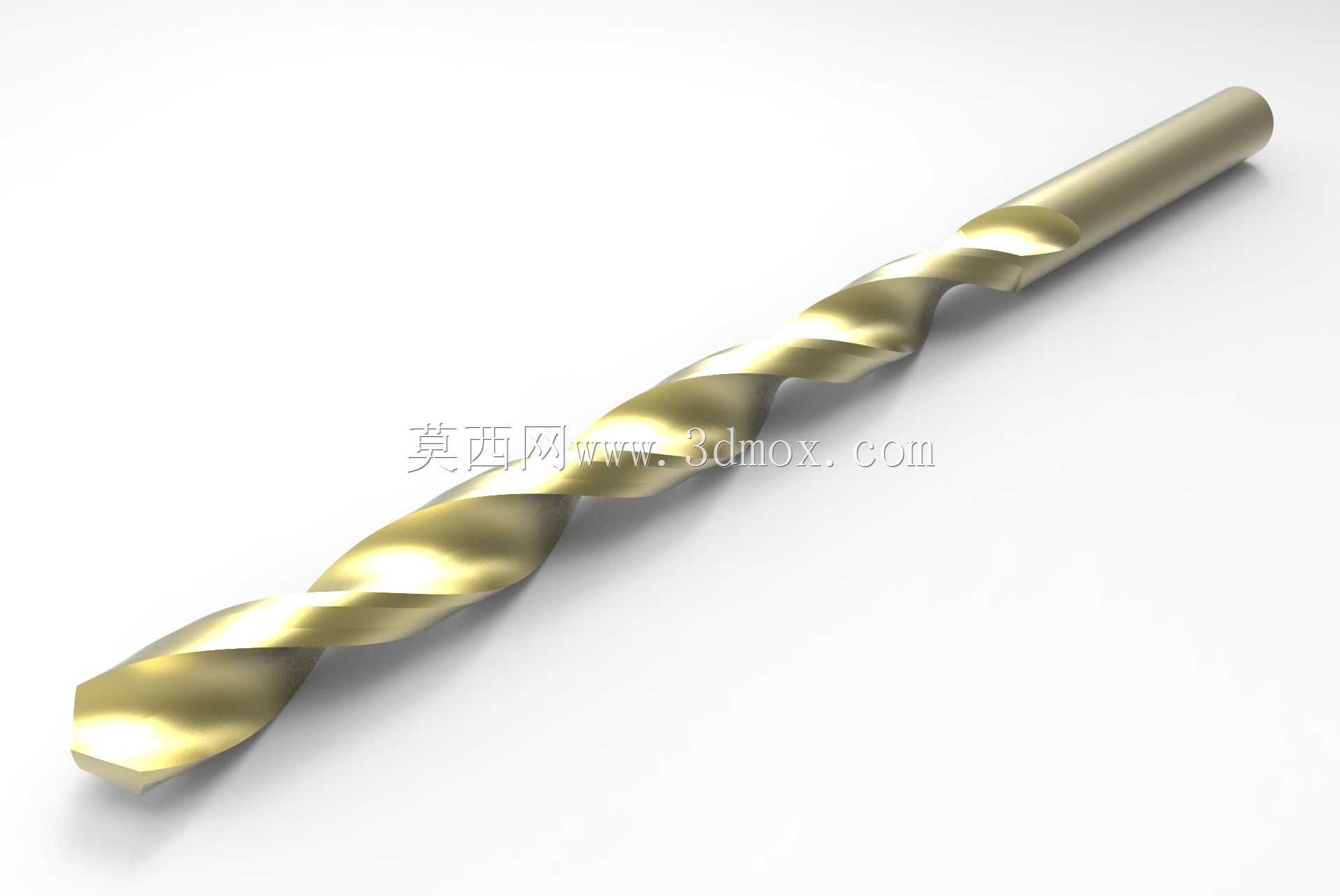

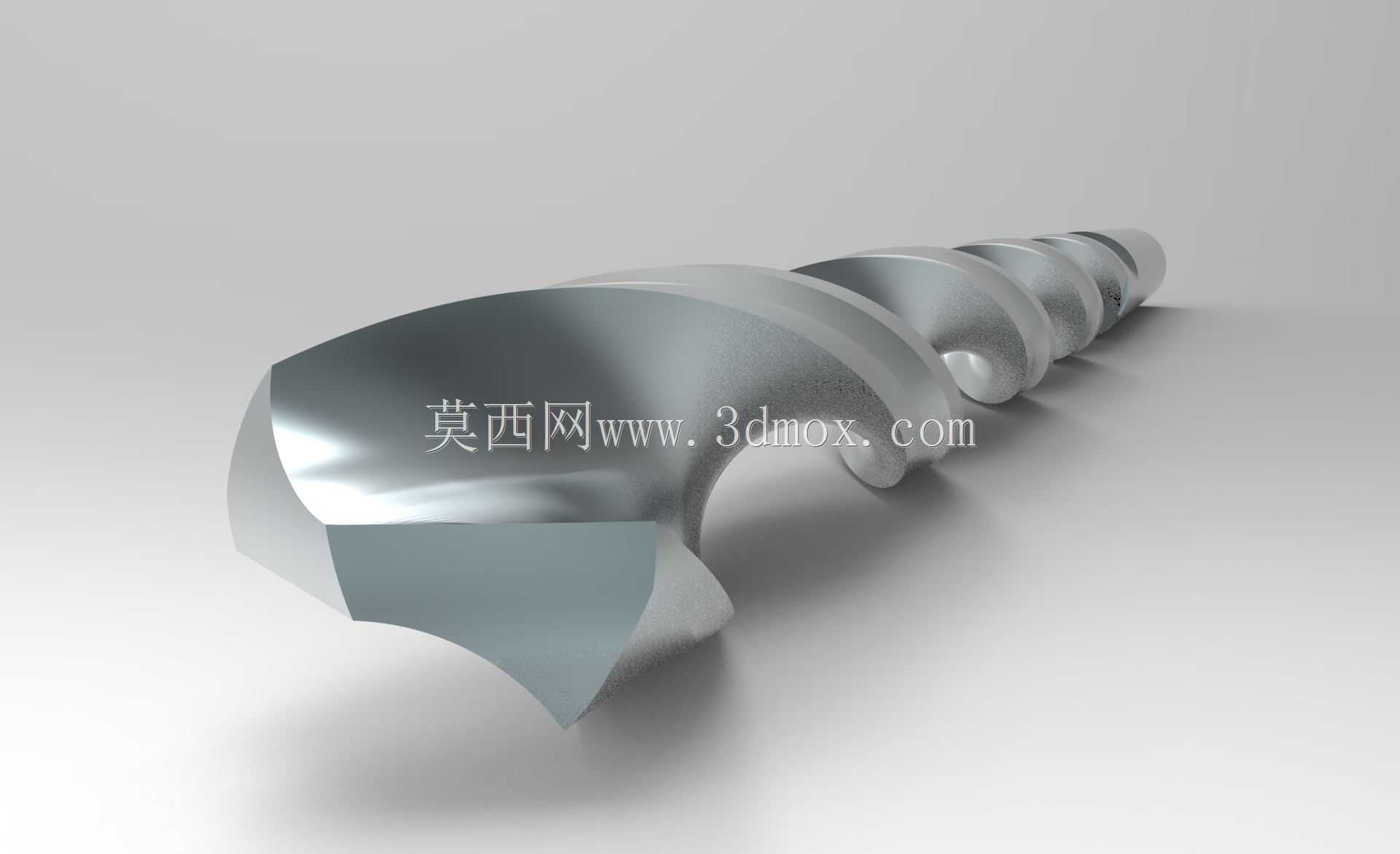

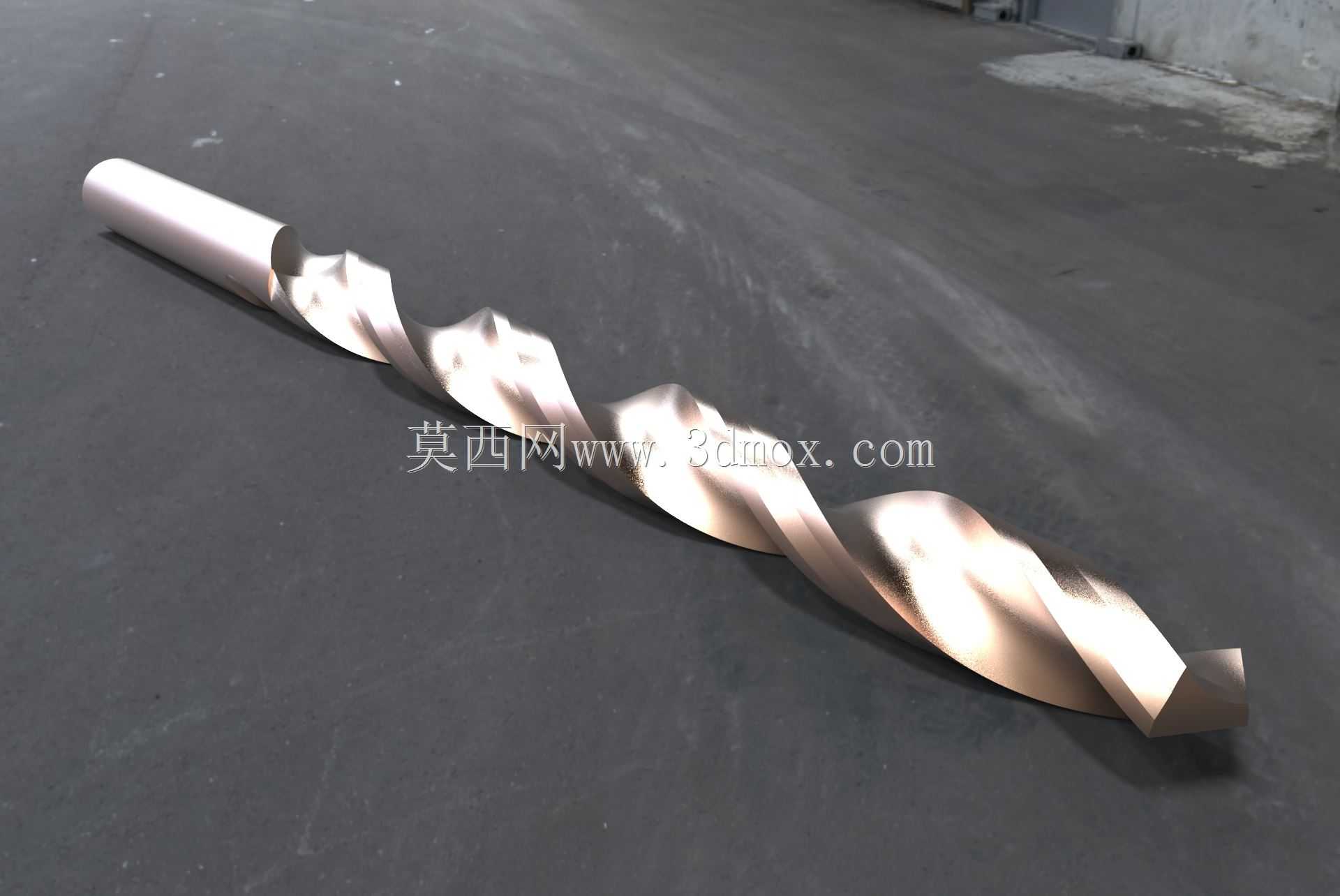

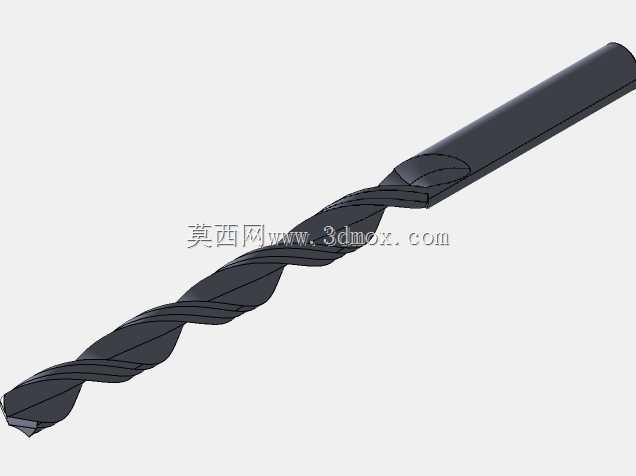

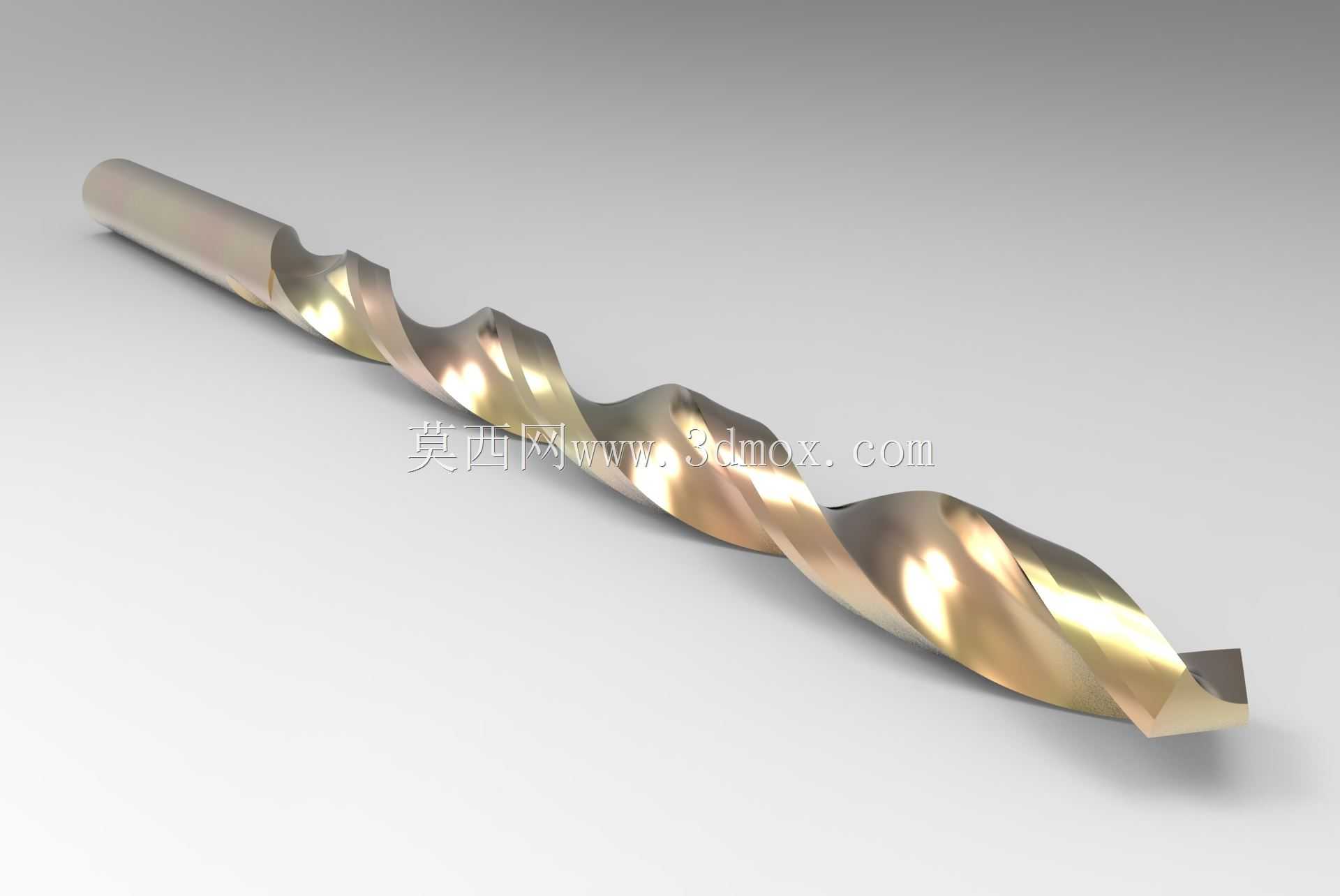

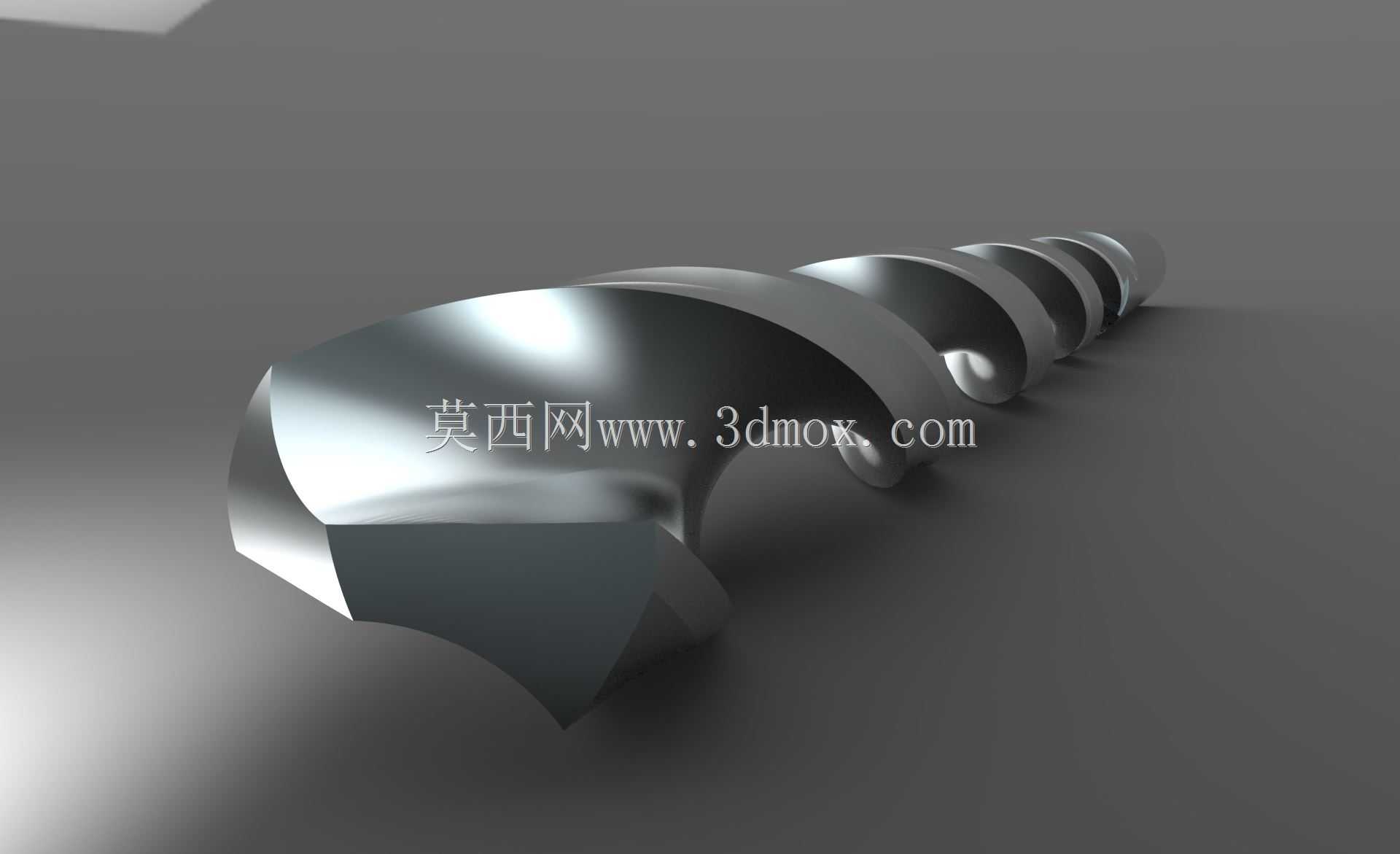

这款麻花钻是金属切削加工场景里最常用的孔加工刀具，日常在立式钻床、摇臂钻床、加工中心甚至手持电钻上都能适配使用，主要承担实体材料上的钻孔工序，也可用于扩孔、铰孔前的预加工，覆盖普通碳钢、合金钢、铸铁、有色金属等多种常见工程材料的加工需求。从结构设计来看，模型完整还原了标准麻花钻的工作部分与柄部衔接特征，工作部分包含两条对称的螺旋排屑槽，槽型的螺旋角经过合理取值，既能保证切屑顺利卷曲排出，避免切屑堵塞在孔内刮伤已加工孔壁，也能给切削液流入切削区域留出足够通道，降低切削区域的温度累积。两条主切削刃呈对称分布，横刃位于钻芯最前端，钻芯厚度从前端向柄部方向逐渐递增，这个锥度设计既保证了钻头前端的切削锋利度，又能提升刀体整体的刚性，避免深孔加工时出现刀体颤振、崩刃的问题。从安装边界来看，这款直柄结构的钻头可以适配标准钻夹头的装夹尺寸，装夹时需保证柄部夹持长度足够，避免高速旋转时出现打滑、钻头甩出的安全隐患；刃带部分沿螺旋槽外侧分布，既起到导向修光孔壁的作用，也能减少钻头与孔壁的摩擦面积，降低加工过程中的扭矩损耗。在实际加工应用中，不同直径规格的钻头对应匹配不同的主轴转速与进给量，大直径钻头钻孔前通常需要先打中心孔定位，避免钻孔时出现位置偏移；针对深孔加工场景，需要配合周期性退刀排屑的工序，防止切屑卡滞导致钻头折断。模型的螺旋槽曲面过渡顺滑，切削刃与后刀面的衔接处没有应力集中的尖角结构，能还原真实刀具热处理后的强度分布特征，方便结构设计人员在做夹具设计、加工工艺排布时直接调用参考，也可用于数控加工编程时的刀具路径仿真，验证加工过程中刀具与工件、夹具的干涉情况，提前规避实际加工中的撞刀风险。
