可调节壁挂式电视安装固定支架结构

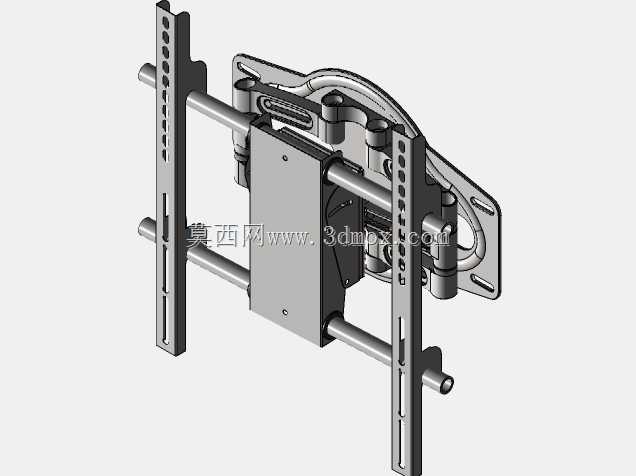

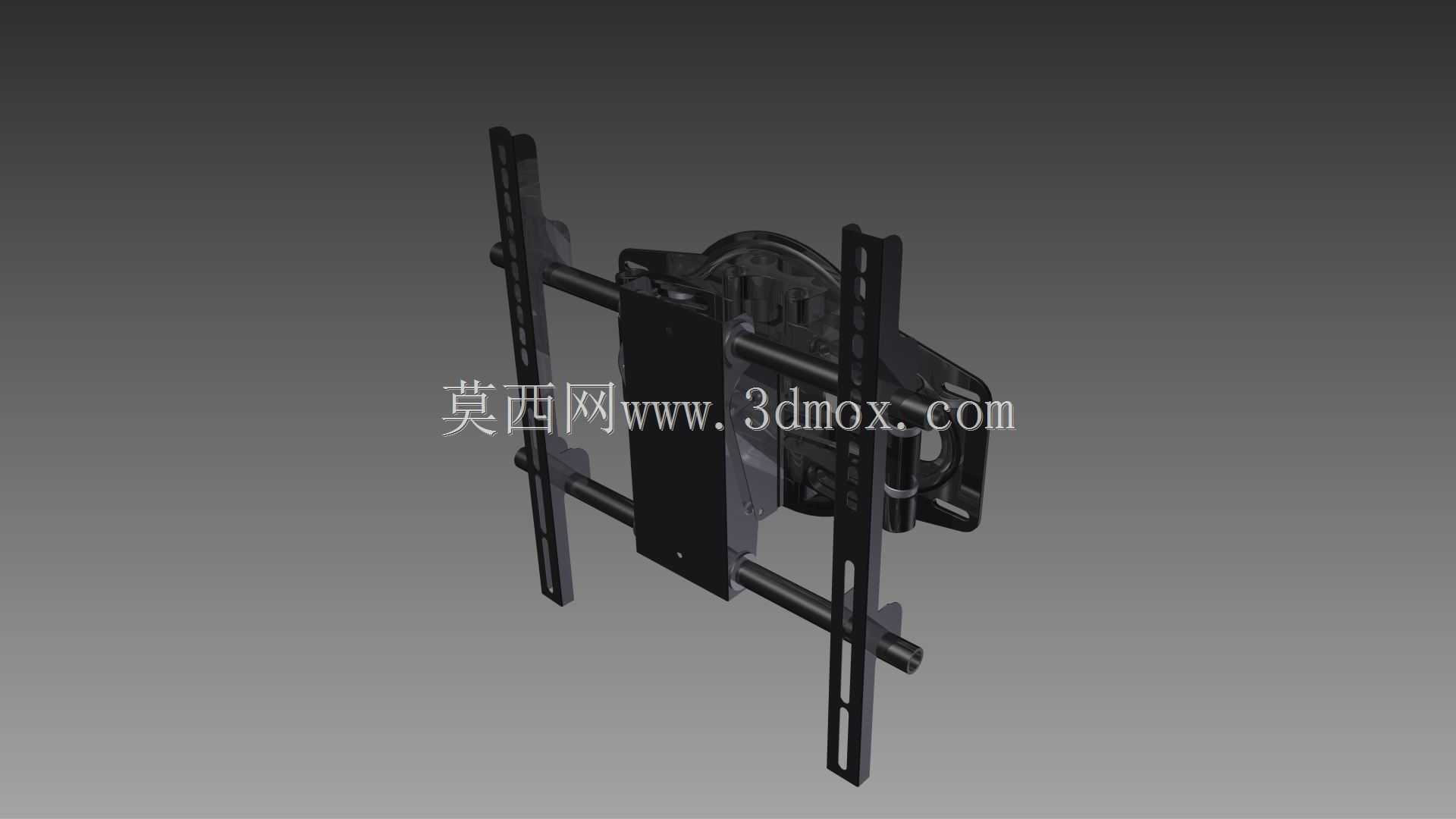

日常家用及商用场景里，壁挂电视的安装需求早已脱离早期单纯固定挂墙的单一要求，不同观看位置、不同坐姿高度、甚至不同空间采光角度，都对挂装支架的调节能力提出了实际要求，这款可调式电视壁挂支架的设计，正是围绕这些实际使用痛点展开。从结构组成来看，支架分为墙面固定基座、中间铰接调节臂、电视端挂装板三个核心部分，墙面基座承担整体载荷传递作用，设计时优先考虑与建筑墙面的锚固适配性，预留的多组安装孔位可适配不同间距的膨胀螺栓安装，不管是混凝土实心墙还是符合承重要求的实心砖墙，都能找到对应的孔位完成固定，避免单孔位受力集中带来的脱落风险。中间的铰接调节臂是整个支架的功能核心，多轴铰接结构可实现水平方向的左右偏转、垂直方向的俯仰角度调整，铰接位置的阻尼结构经过受力校核，调整到对应角度后可依靠结构阻尼保持姿态稳定，不会出现屏幕下垂、角度自行偏移的问题，日常使用时坐在沙发不同位置、甚至在相邻餐厅区域用餐时，都可以调整屏幕角度获得正对的观看视野，减少侧看带来的画面色彩偏差与视觉疲劳。电视端的挂装板采用竖向长槽孔设计，可适配不同孔距的VESA标准电视安装孔位，覆盖常见的中小尺寸到中大尺寸电视的安装孔距范围，挂装板边缘做了折边加强处理，在控制板材厚度、降低整体重量的同时，保证挂装后的结构刚性，避免屏幕安装后出现晃动。设计过程中对安装边界做了充分考量，支架收拢后与墙面的间距控制在较小范围，不会让电视突出墙面过多影响空间整洁度，拉出调节时的最大延伸距离也预留了足够的接线操作空间，后期插拔HDMI线、电源线等接口时不需要把电视整个拆下，伸手即可完成接线操作。挂装板与电视连接的位置预留了水平微调余量，安装时即使墙面基座固定存在微小的水平偏差，也可以通过挂装板的微调结构把屏幕调整到完全水平，避免长期观看歪屏带来的不适感。所有受力位置的转轴都采用耐磨金属材质，反复调整角度也不会出现过度磨损导致的旷量，整体结构的承重冗余覆盖日常家用电视的重量范围，正常使用场景下可长期保持结构稳定。
