NEMA23步进电机安装固定支架结构

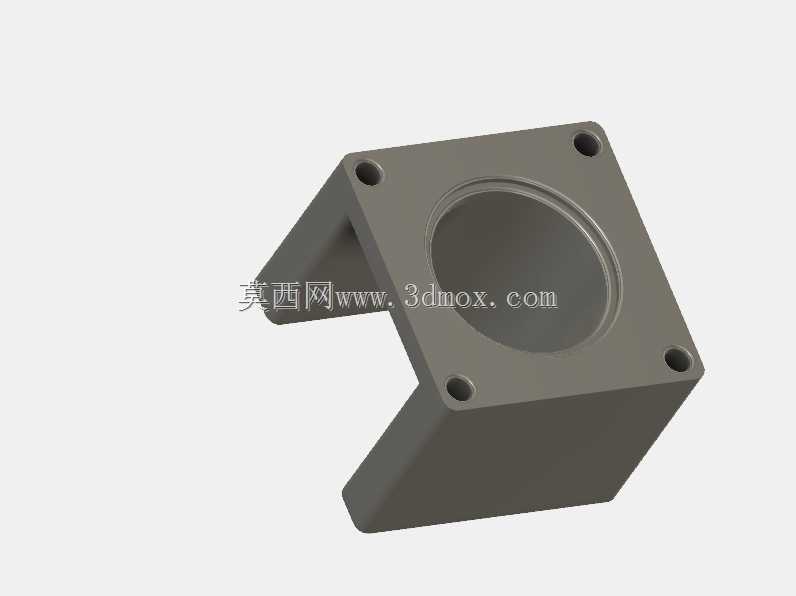

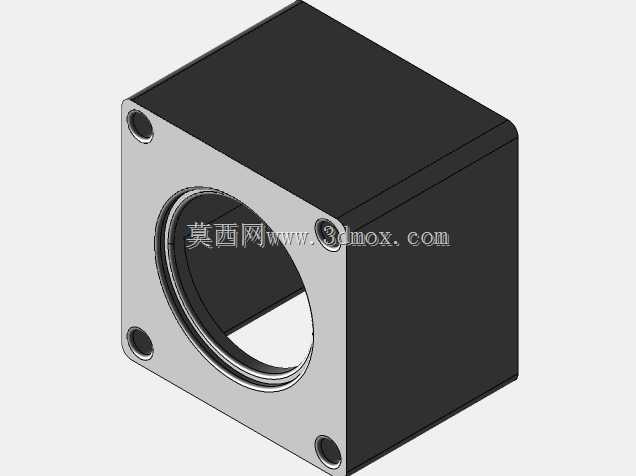

这款支架主要适配NEMA23规格步进电机的安装固定场景，在非标自动化设备、小型数控雕刻机、3D打印传动模组、点胶设备送料机构中都有广泛应用，核心作用是为步进电机提供刚性安装基准，抵消电机运行时的径向与轴向窜动，保证电机输出轴与传动部件的同轴度，避免因安装偏移导致的同步带跳齿、联轴器磨损、丝杆传动卡滞等常见工程问题。从结构设计来看，支架采用一体式方块构型，主体安装面为方形法兰结构，四个角位预留对应NEMA23标准安装孔位，孔位公差按照H7级精度设计，可直接配合M4内六角螺丝完成电机锁紧，无需额外扩孔或调整；中心位置的大尺寸通孔完全避让电机输出轴端与轴承位，不会与电机前端盖的凸起结构产生干涉，同时预留了联轴器、同步轮的安装操作空间，装配时无需额外拆卸支架即可完成传动件的锁紧调试。支架的侧壁为封闭箱型结构，相比单薄的L型折弯支架，抗扭刚性提升明显，即使电机在高速启停、负载突变的工况下，也不会出现安装面形变导致的电机偏斜问题，安装基准面的平面度控制在0.05mm以内，能保证电机轴与安装基面的垂直度要求，减少传动过程中的径向负载，延长电机轴承的使用寿命。在安装边界设计上，支架的背部预留了与设备型材板、安装立板连接的固定孔位，可直接固定在2020、3030系列铝型材的安装面上，也可配合转接板安装在钢板焊接的设备机架上，整体外形尺寸紧凑，不会占用过多设备内部的走线空间，支架边角做了小倒角处理，避免装配过程中划伤操作人员或线缆表皮。设计过程中充分考虑了不同品牌NEMA23步进电机的外形公差，前端法兰的沉台深度预留了0.2mm的适配余量，可兼容不同厂家电机前端盖的厚度差异，不会出现电机装不到位、螺丝锁死滑牙的问题；同时支架的壁厚经过受力校核，在保证整体刚性的前提下尽可能控制整体重量，不会给设备运动轴带来额外的负载负担，适合在XY轴移动的传动模组中使用，不会因为支架过重导致电机负载率过高、运行丢步。
