深沟球滚动轴承完整装配及单体零件结构

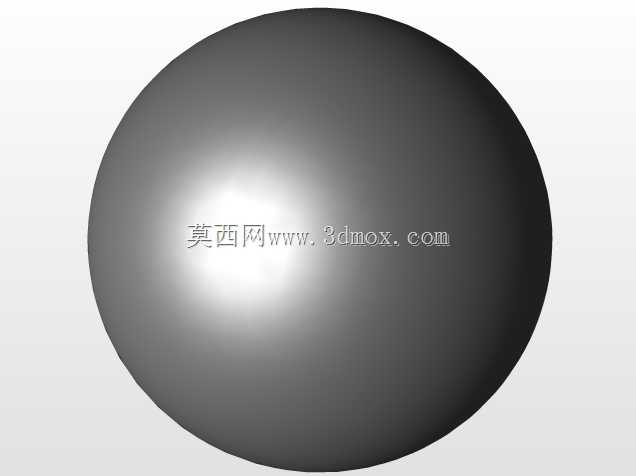

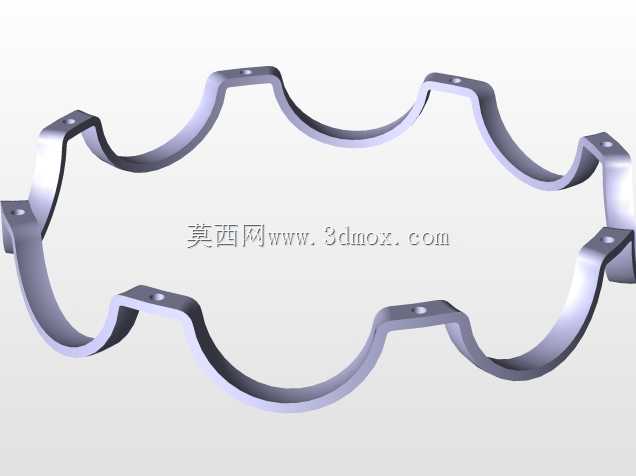

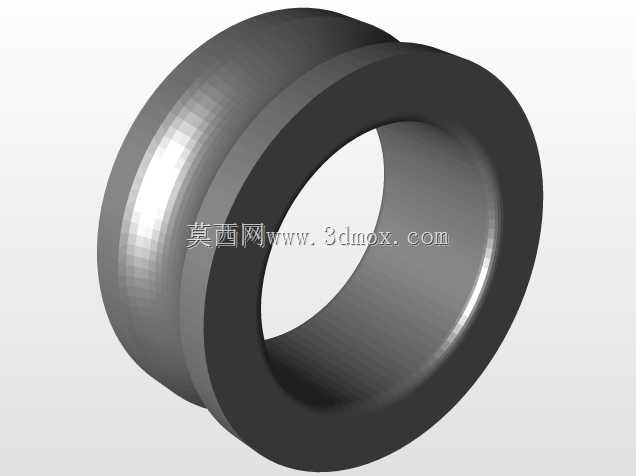

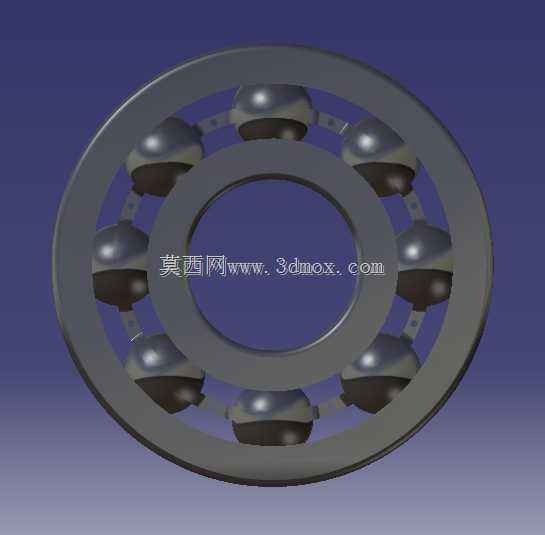

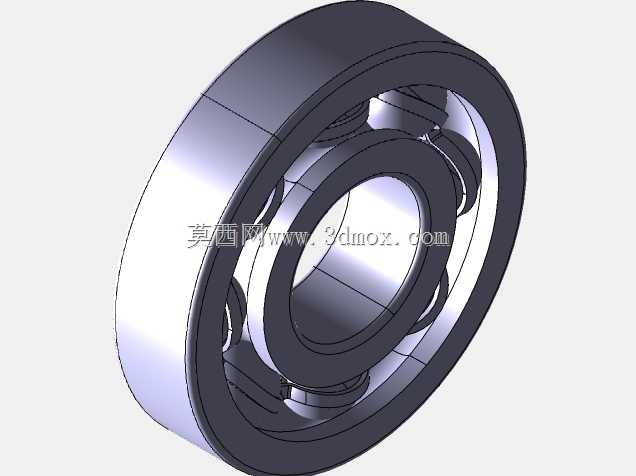

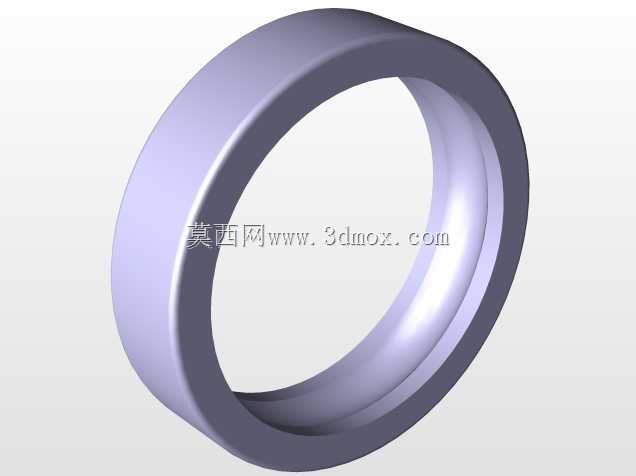

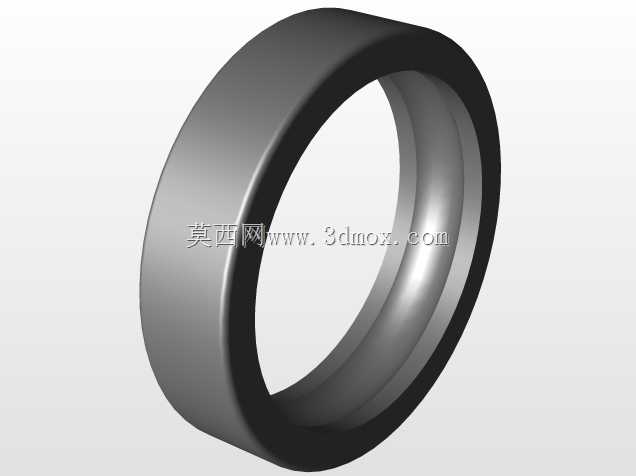

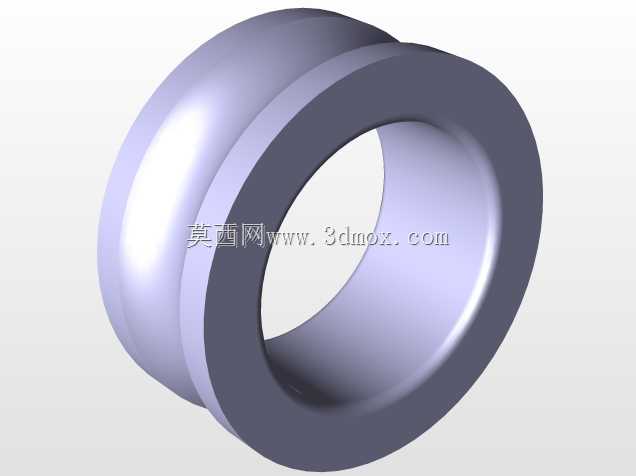

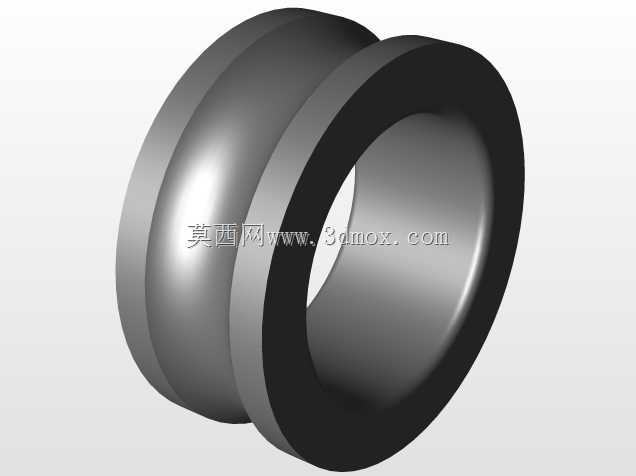

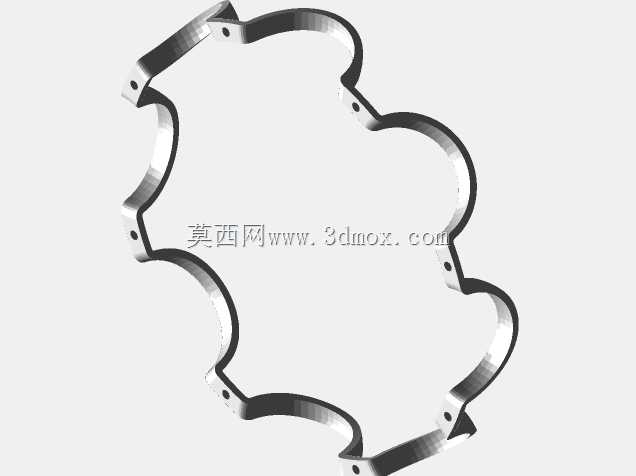

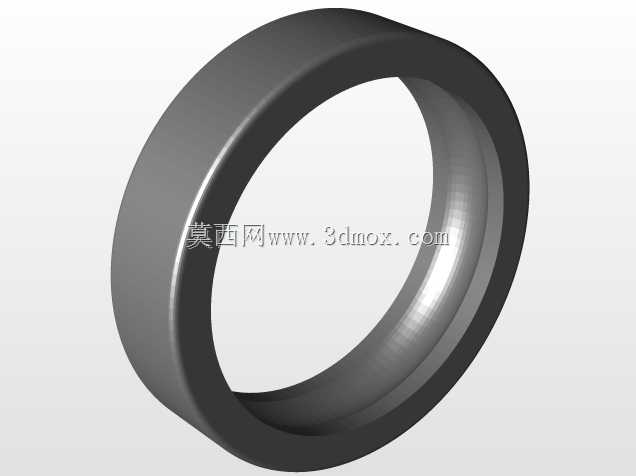

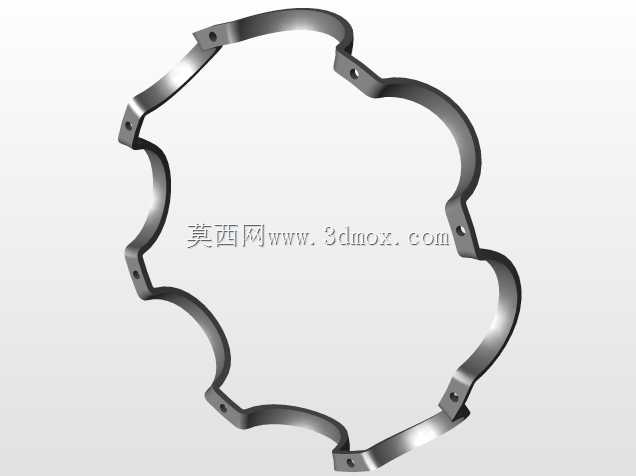

在各类旋转传动设备的支撑结构中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础部件，这套模型完整还原了深沟球轴承的内圈、外圈、滚动体、保持架全部单体零件，同时包含组装完成的整体装配结构，可直接用于设备结构设计阶段的选型校核、装配干涉检查以及教学演示场景。从实际工程应用来看，这类轴承广泛适配中小功率电机输出轴、机床主轴进给端、输送机托辊支撑位、小型减速器输入输出轴等常规中低速、中等载荷的旋转工位，能在径向载荷为主、附带少量轴向载荷的工况下保持稳定运转，相比滑动轴承具备启动阻力小、润滑维护简便、互换性强的优势。设计过程中首先明确了各零件的配合边界：内圈内孔与轴径采用基孔制过渡配合，保证轴运转时内圈与轴同步转动无相对滑移；外圈外径与轴承座安装孔采用基轴制间隙配合，方便装配时的压装调整，同时预留均匀的热膨胀余量，避免长时间运转温升后出现外圈抱死的问题。滚动体采用均匀排布的高精度钢球，通过保持架将各钢球等距分隔，避免钢球之间直接接触产生额外摩擦与磨损，保持架的兜孔间隙经过合理设定，既保证钢球运转时的灵活滚动，又不会出现过大窜动引发运转噪音。模型中各零件的倒角、圆角细节均按照实际加工工艺要求还原，内圈、外圈的滚道曲率与钢球曲率匹配度经过校核，保证接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。从安装边界来看，装配完成的轴承轴向尺寸、径向安装尺寸均符合常规深沟球轴承的安装尺寸规范，可直接匹配对应规格的轴承座孔、轴肩定位尺寸，设计选型时无需额外调整周边安装结构，能直接导入设备总装文件中完成轴系的整体装配校验，也可用于拆解演示轴承的内部构造，帮助刚接触机械设计的从业者理解滚动轴承的工作原理与各部件的功能作用，在做传动结构方案设计时，也能借助该模型快速完成轴系支撑位的布局排布，核对轴承与周边密封件、端盖、轴套的位置关系，避免出现装配干涉的问题。
