车床用环形可调心轴夹具结构

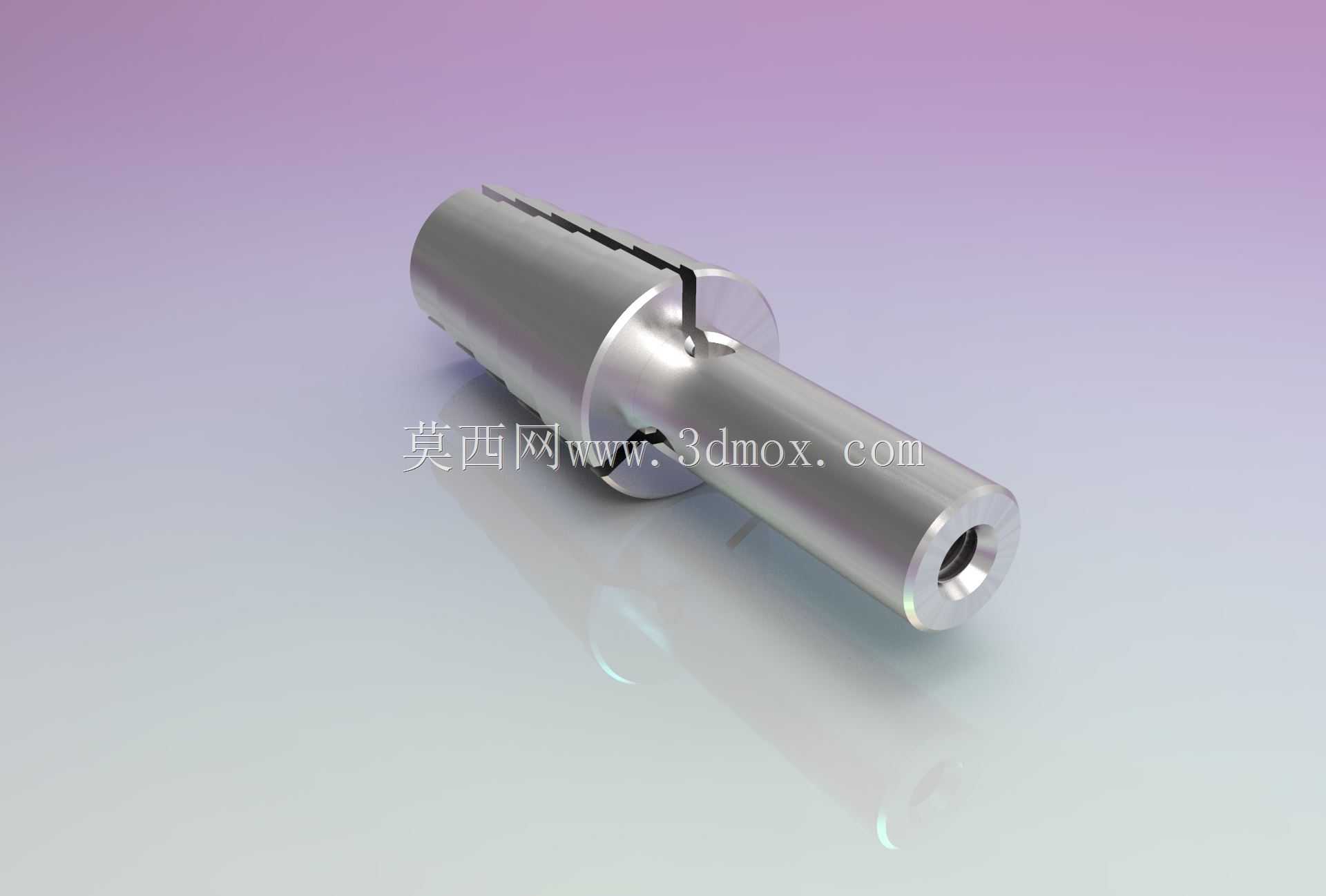

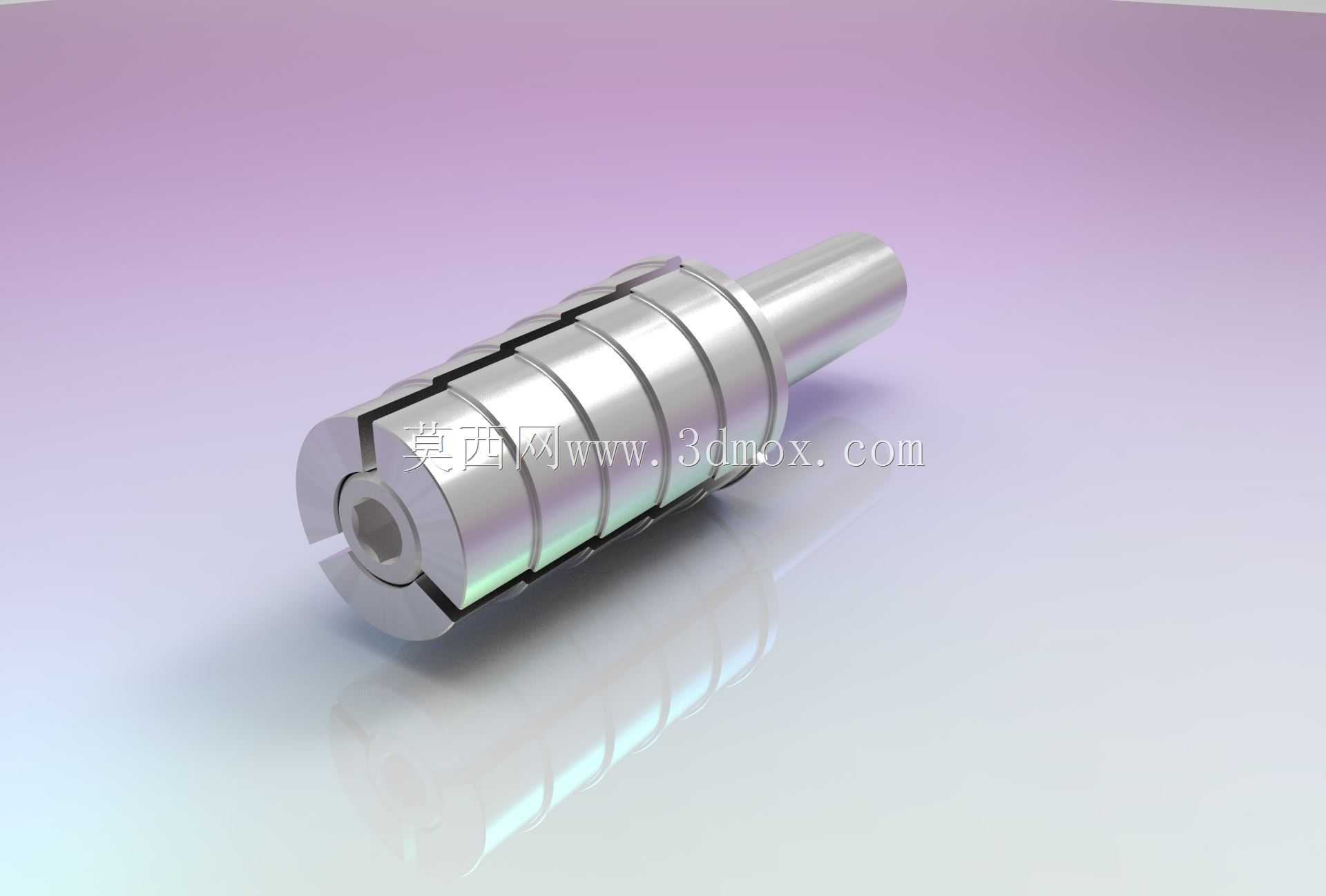

在首饰加工、小型精密环形零件的车削与抛光工序中，这类可调心轴是解决薄壁环形件装夹变形、定位偏差问题的核心工装，尤其适配内孔尺寸在9-13mm区间的环类零件批量加工场景。日常生产里，薄壁戒指、小型轴承环这类零件如果用三爪卡盘直接夹持外圆，很容易因为夹紧力不均导致零件变形，加工后圆度超差，而普通胀胎心轴的可调范围窄，换型时需要更换不同规格的芯体，小批量多规格生产时换型效率极低，这款可调心轴正是针对这类痛点设计的。从结构功能来看，心轴前端的开槽胀套采用多瓣式分割结构，内部设置10度锥角的内锥孔，和中心的拉紧螺钉锥面配合，当旋转中心螺钉带动锥面向前推进时，多瓣胀套会沿径向均匀张开，从零件内孔壁完成撑紧固定，这种内撑式装夹方式完全避开了零件外圆的加工区域，车削、抛光时刀具可以一次走刀完成整个外圆和端面的加工，不会出现装夹接刀痕，也避免了外圆夹持导致的夹伤、变形问题。设计过程中，胀套的开槽深度、瓣数是核心参数，开槽过深会导致胀套刚性不足，高速旋转时出现振纹，开槽过浅则胀开量不足，无法覆盖9-13mm的尺寸调节范围，多瓣均匀分割的结构能保证每个接触点的撑紧力一致，零件装夹后同轴度可以控制在0.02mm以内，满足精加工的形位公差要求。心轴的柄部采用标准直柄结构，可以直接装夹在车床的主轴锥孔或者夹头座上，安装时不需要额外的过渡法兰，柄部的同轴度和端面跳动公差严格控制，保证装夹后心轴的回转精度。实际使用时，需要根据待加工零件的内孔尺寸，预先调整中心螺钉的进给量，让胀套的初始外径略小于零件内孔，方便零件快速套装到位，之后逐步拧紧螺钉，感受撑紧力的变化，对于薄壁类的首饰零件，撑紧力不能过大，避免零件内孔被撑胀变形，加工钢质环形零件时可以适当增加撑紧力，避免切削时零件打滑。这种心轴和普通固定尺寸心轴相比，不需要针对每个内孔尺寸单独制作心轴，一套工装就能覆盖4mm的尺寸调节区间，小批量生产时能大幅减少工装制作成本和换型时间，尤其适合首饰加工车间、小型精密零件加工门店的多规格柔性生产需求。另外，胀套的外圆在长期使用后如果出现磨损，可以通过修磨锥面或者更换胀套瓣片来恢复精度，维护成本很低，锥面采用10度的小角度设计，具备一定的自锁性能，加工过程中不会因为切削力的作用导致胀套回缩，装夹可靠性更高。
