阶梯式多层管道无土水培种植架

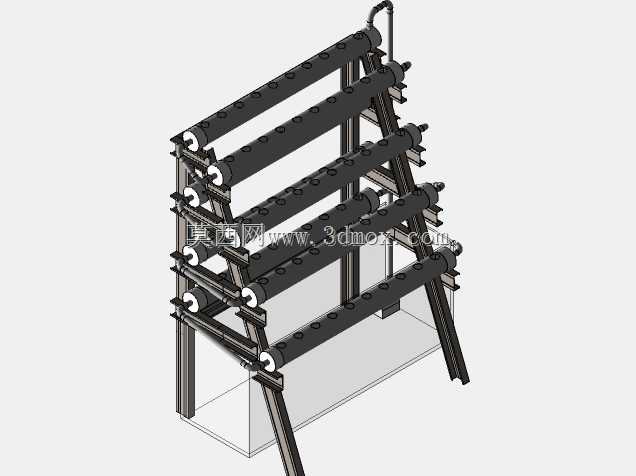

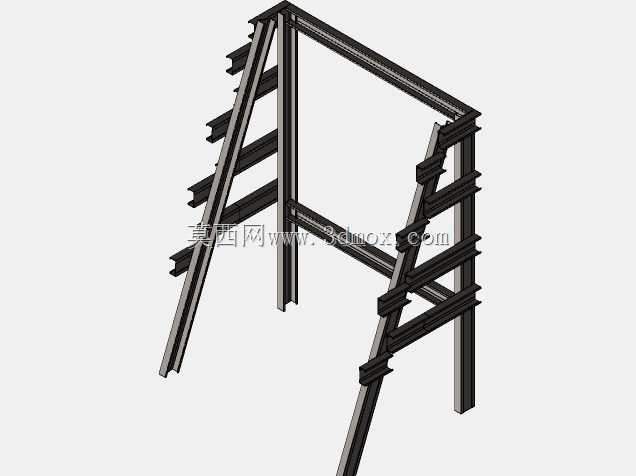

这套立体种植结构主要面向家庭阳台种植、都市农业体验、小型商用叶菜培育场景设计，核心解决平面种植空间利用率低、水肥供给不均的实际问题。整体采用A字梯架支撑结构，双侧分层布置种植管道，单侧设置四层种植管，每层管道沿架体倾斜方向排布，既保证每一层种植位都能获得充足的光照，避免上下层遮挡，也能让水肥在管道内依靠重力自然流动，无需额外设置多段提升管路。架体底部预留储液槽安装空间，可直接匹配常规小型潜水泵安装位，管路从架体侧部沿支撑型材排布，将储液槽内的营养液输送至最上层种植管道，再逐层溢流至下层管道，最终回流至储液槽形成闭环循环，减少水肥浪费的同时，也避免了传统土培浇水渗漏的问题。设计阶段优先考虑安装便捷性，所有支撑型材采用标准规格铝型材搭配紧固件连接，无需焊接作业，普通使用者按照装配指引即可完成组装，架体支脚设置可调高度结构，可适配不平整的地面安装场景，避免架体倾斜导致管道内积液分布不均。种植管道采用等间距开孔设计，每个开孔位置可匹配标准种植篮安装尺寸，单根管道的开孔数量经过排布计算，相邻种植位的叶菜生长空间互不干扰，管道端部采用快拆式堵头结构，方便后期清理管道内的积垢与根系残留。架体整体宽度控制在1.2米以内，深度0.8米，总高度1.5米，放置于阳台时不会遮挡窗户正常采光，侧部预留的管路走线槽可将供液管路完全隐藏，避免管路外露影响整体整洁性。结构受力层面，每层种植管道的支撑点均设置在铝型材的槽位上，承重时受力直接传导至主支撑腿，满载营养液与作物的情况下，架体侧向形变量控制在安全范围内，不会出现侧翻风险。供液管路的接头均采用标准快插结构，后期维护更换配件无需专用工具，储液槽位置预留了补液与排液的操作空间，日常添加营养液、更换废液时无需拆解架体结构。
