手动螺杆式管子夹持台钳结构设计

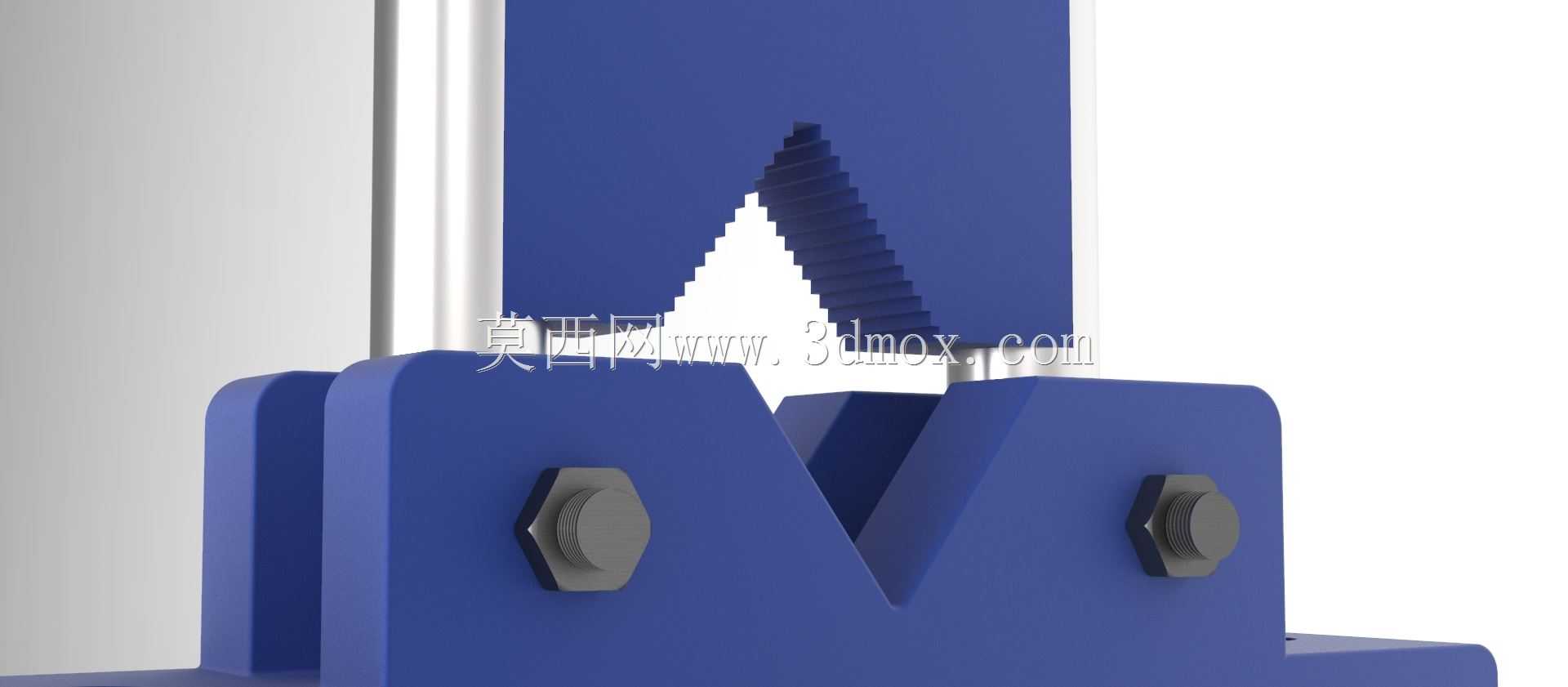

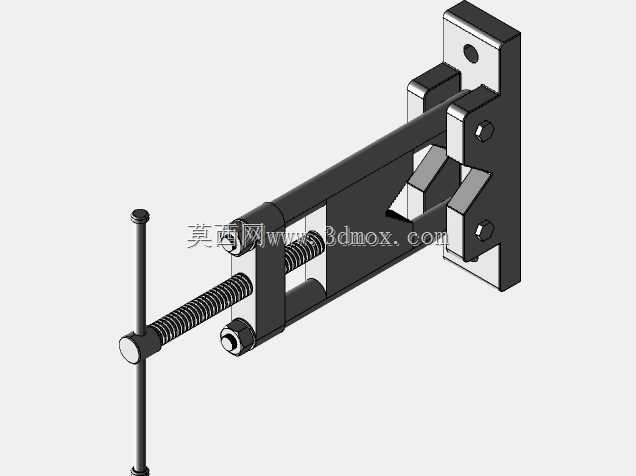

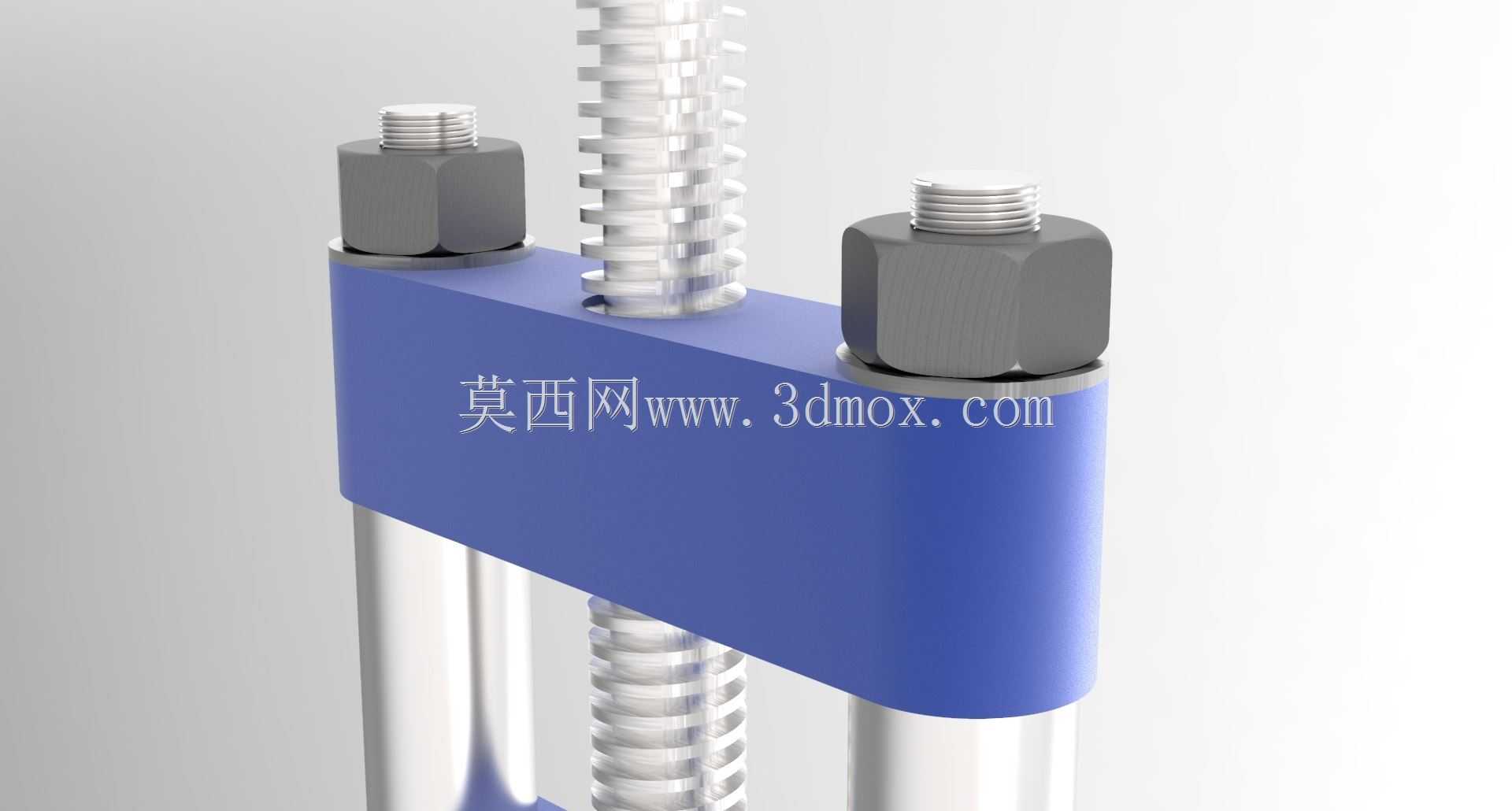

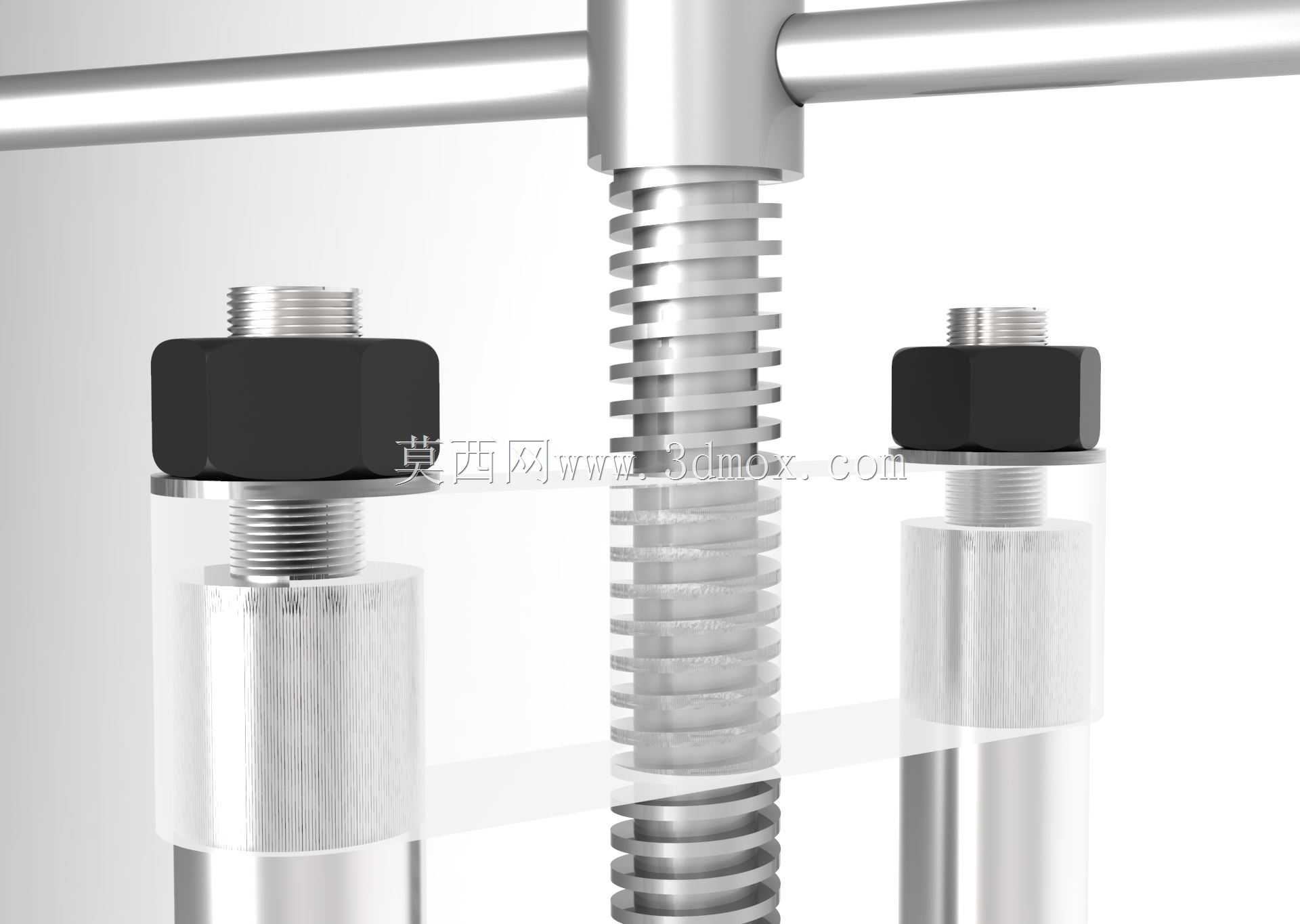

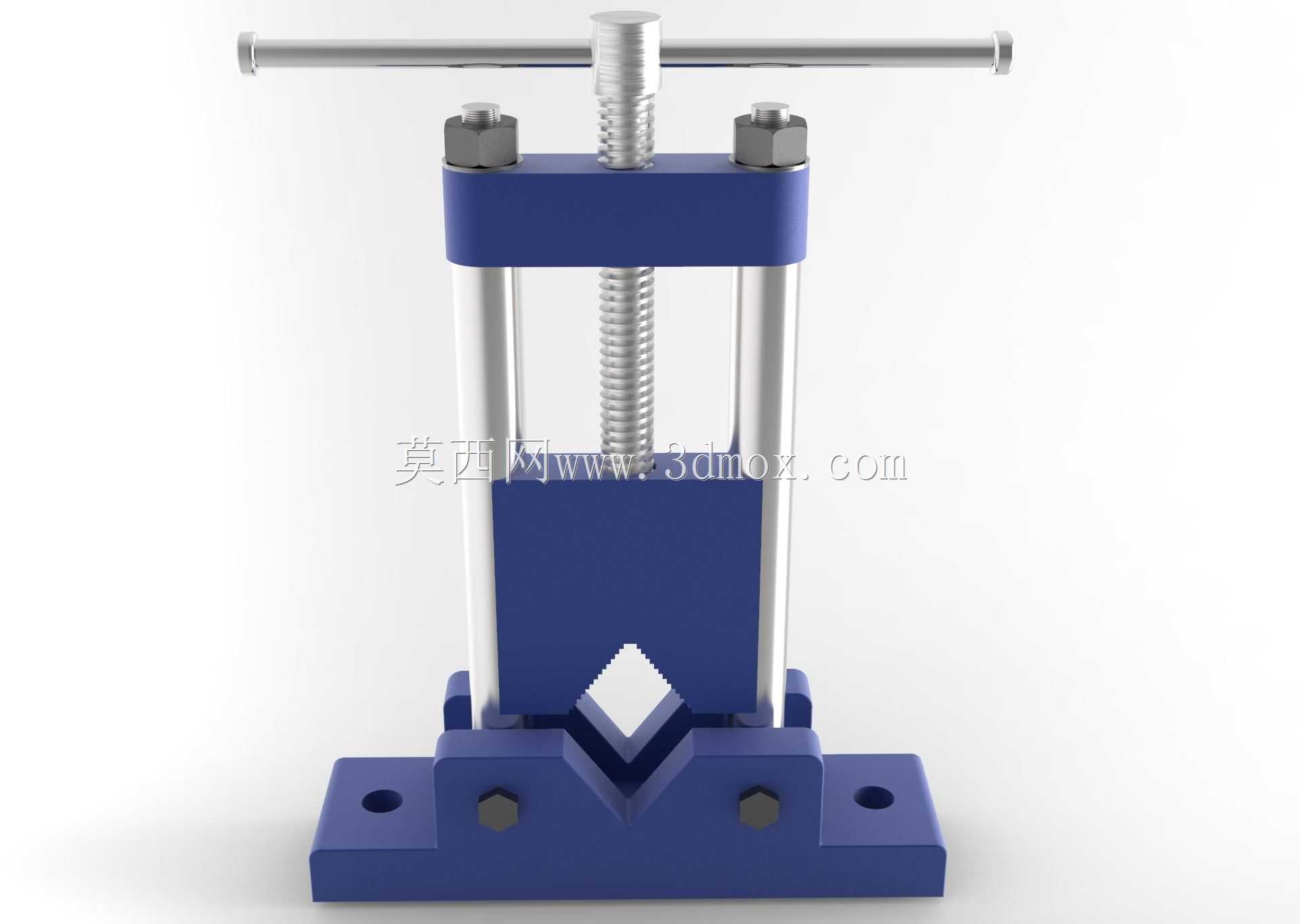

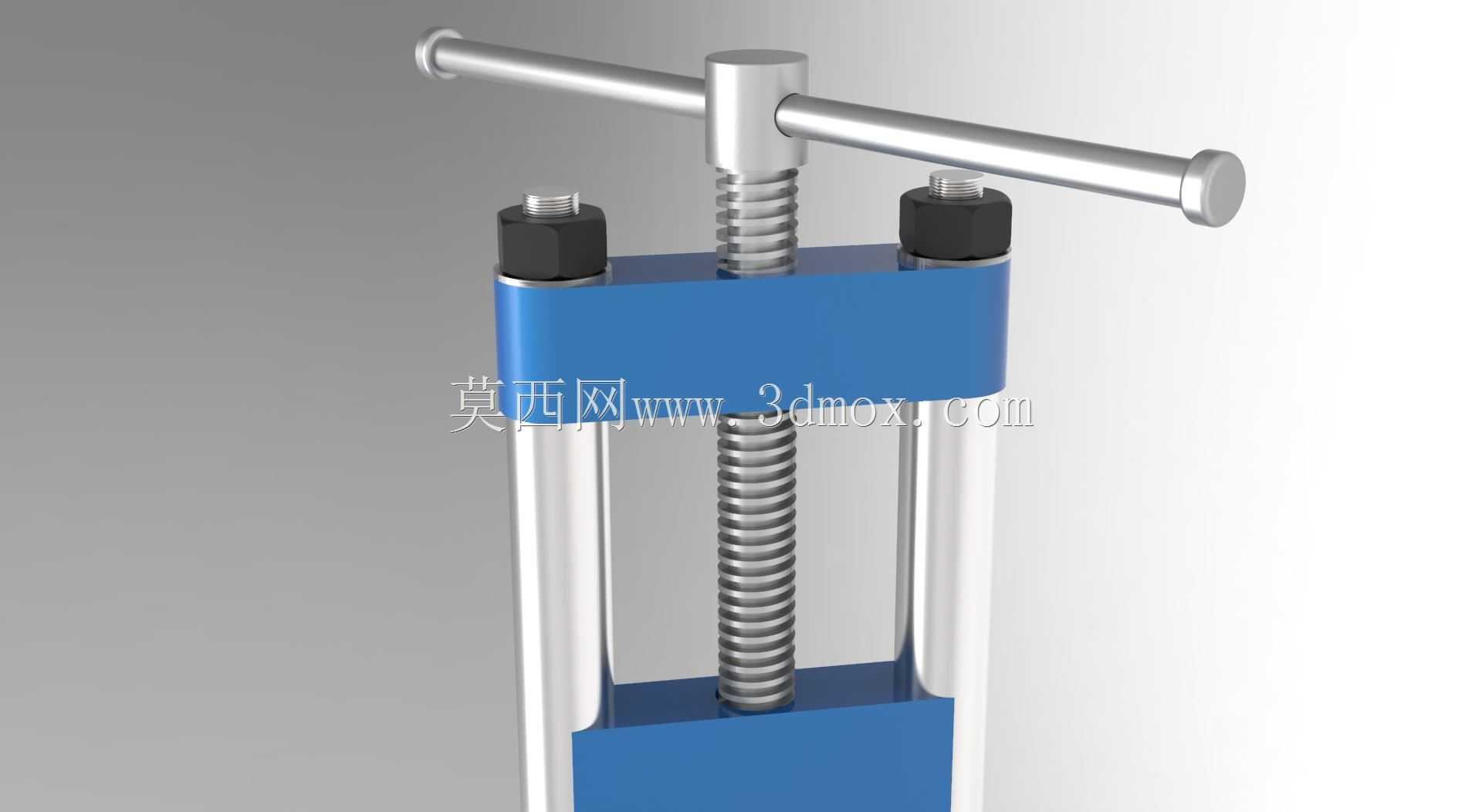

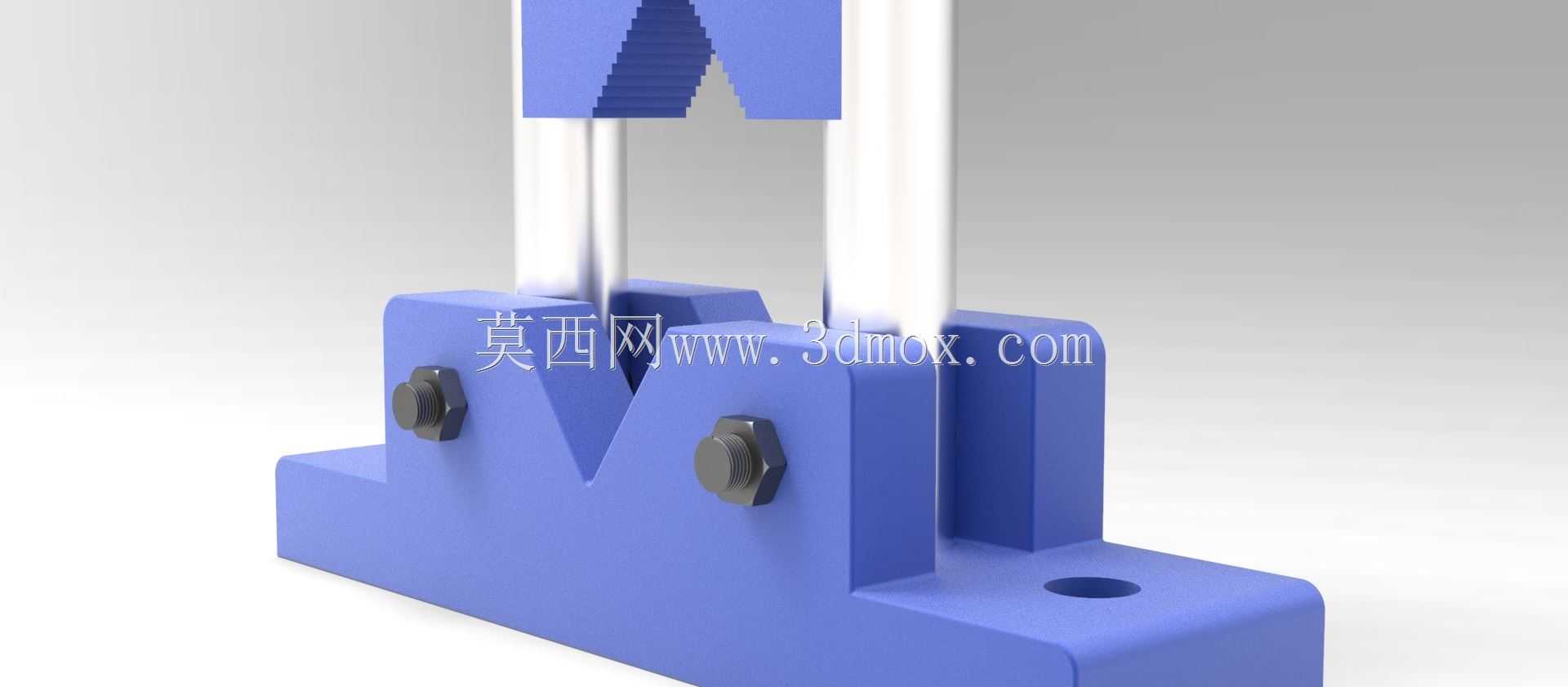

这款手动夹持器具主要面向管道安装、五金维修、小型工件加工作业场景设计，核心作用是在套丝、切割、铰孔、焊接等工序中牢牢固定管状工件，避免作业过程中工件移位影响加工精度或引发安全隐患。从结构设计逻辑来看，整体采用双导柱导向配合中央螺杆传动的布局，两根平行镀铬导柱贯穿上横梁与活动钳体，保证活动钳体升降过程中无偏摆，夹持力均匀分布在V型钳口的接触面上，不会出现单侧重压导致的管材变形问题。底部基座设置了四个贯通安装孔，可通过螺栓直接固定在工作台台面，安装孔的孔距适配常规钳工台的预留安装位，基座底部做了铣平处理，安装后整体贴合台面无翘曲，作业时不会出现晃动。钳口部分采用上下对称的V型开口设计，V型夹角为90度，可适配不同直径的圆形管材、棒料，夹持时工件自动对中，无需反复调整定位，相比平口钳在处理圆形工件时的夹持稳定性有明显提升。中央传动螺杆采用梯形螺纹设计，具备自锁特性，夹持到位后不会因为作业振动出现松脱，螺杆顶端配套T型转动手柄，手柄长度经过力矩匹配，操作人员无需借助加力杆即可输出足够的夹持力，同时避免力矩过大导致螺杆过载变形。上横梁与导柱的连接采用锁紧螺母固定，装配时可通过调整螺母预紧量消除导柱配合间隙，长期使用出现磨损后也可通过调整螺母补偿间隙，延长整体使用寿命。活动钳体与螺杆的连接部位设置了推力轴承，降低转动手柄时的摩擦阻力，操作手感更顺滑，即使长时间连续作业也不会出现操作费力的问题。整体结构的外露金属部件均做了防锈处理，非工作面采用喷塑涂层提升耐磕碰性能，工作面做了淬火处理提升硬度，避免长期夹持工件出现钳口磨损凹陷。在实际车间使用场景中，这类夹具常布置在管道预制工位、五金维修工位，既可以固定金属管材进行套丝、坡口加工，也可以更换钳口垫块固定方形工件进行锉削、钻孔作业，适配的工件直径范围覆盖日常维修、小型安装项目的常用管材规格，整体结构紧凑，占用工作台面积小，不需要外接动力源，适合无气源、电源的野外临时作业场景使用。设计过程中充分考虑了易损件的更换便利性，钳口块通过内六角螺栓固定在钳体上，磨损后可快速拆卸更换，无需整体报废夹具，螺杆与导柱的润滑注油点都设置在易操作的位置，日常维护保养简单，不需要复杂的拆解操作即可完成润滑保养。
