多工位手动外部下拉夹紧工装结构

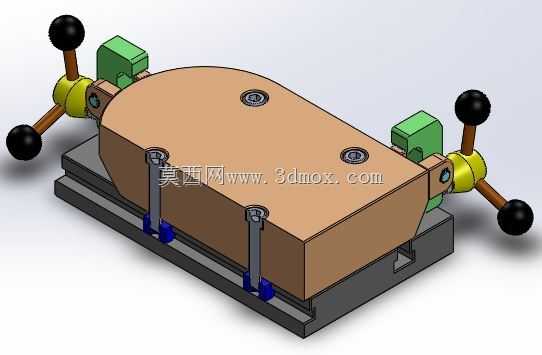

这款外部下拉夹紧工装，主要应用在中小批量机加工、部件装配工序的工件装夹环节，针对板类、带凸缘类异形工件的外侧装夹需求设计，避免传统内侧夹紧占用工件加工空间、干涉刀具走刀路径的问题。整套工装以底部带安装槽的铸铁基座为承载主体，基座底面的定位槽可适配机床工作台T型槽、装配线定位台的安装基准，安装时可通过槽内螺栓快速调整工位位置，基座整体厚度控制在合理范围，不会额外抬升工件装夹高度，避免加工时出现刀具悬伸过长引发的振刀问题。

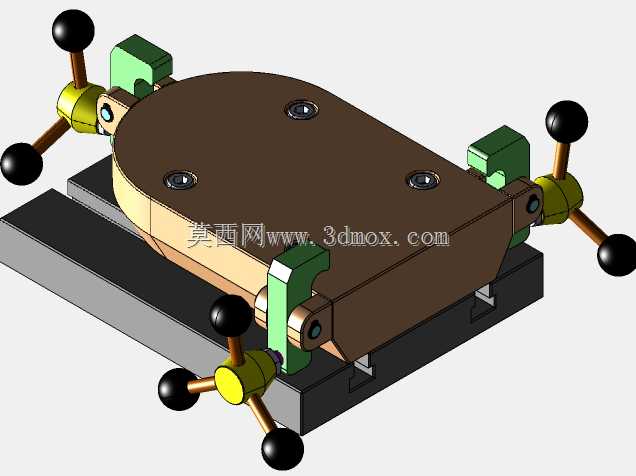

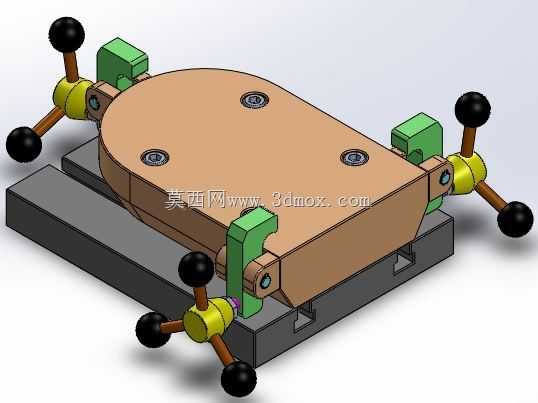

四个夹紧单元对称分布在基座四周，每个单元采用三球头手柄驱动的肘节夹紧结构，操作时扳动手柄即可带动绿色夹紧块完成下拉锁紧动作，夹紧块的接触面做了适配工件外缘轮廓的仿形设计，接触位置预留了防滑压纹，夹紧过程中会同步产生向下的拉压力与侧向的抱紧力，既可以限制工件的水平方向窜动，也能避免工件加工时出现向上翘起的位移，相比传统侧顶夹具，装夹稳定性提升明显，可承受铣削、钻孔工序的侧向切削力。

设计阶段充分考虑了操作便利性，每个手柄的操作角度都预留了足够的操作空间，相邻手柄之间不会出现操作干涉，操作人员无需借助额外工具，单手即可完成单个夹紧点的锁紧与松开动作，单工位装夹耗时可控制在十秒以内，适配中小批量生产的快换需求。夹紧块与驱动臂之间采用快拆连接结构，可根据不同工件的外缘轮廓更换对应仿形压块，无需更换整套工装主体，可覆盖一定尺寸范围内的同类工件装夹需求，降低多品种小批量生产的工装投入成本。

工装的所有活动铰接点都预留了润滑注油孔，日常维护时可直接加注润滑脂，减少铰接位置的磨损，延长工装使用寿命。基座上表面设置了三个等高定位支承点，工件放置时可直接靠在支承点上完成初定位，无需反复调整工件位置，配合四个方向的夹紧单元，可实现工件的完全定位，装夹重复定位精度可控制在0.05mm以内，满足常规机加工与装配工序的精度要求。整套结构没有采用复杂的气动、液压驱动元件，纯机械结构的可靠性更高，在无气源、无液压站的简易加工工位也可正常使用，适配场景更加灵活。
