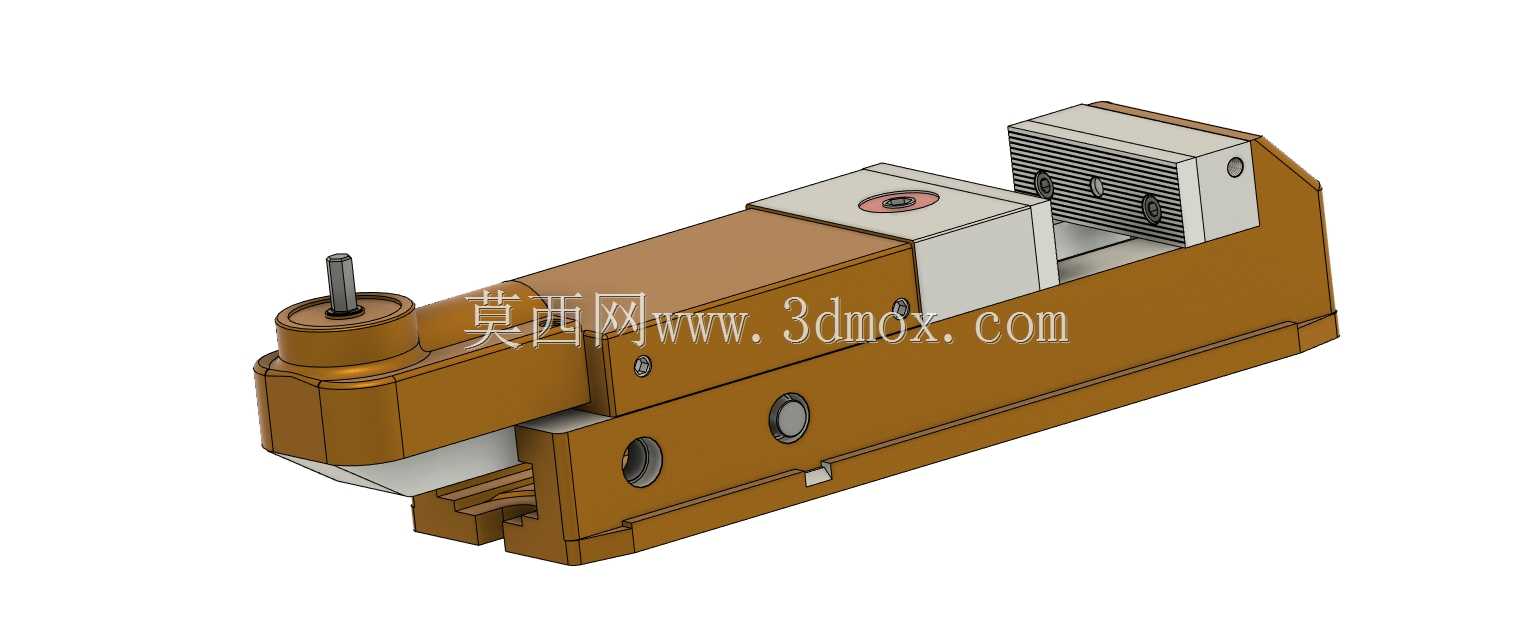

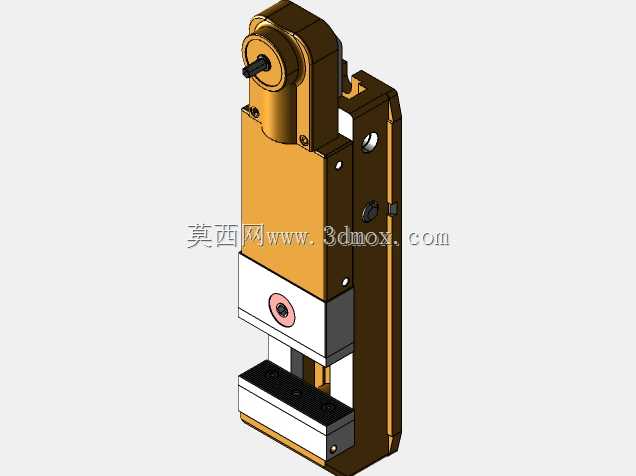

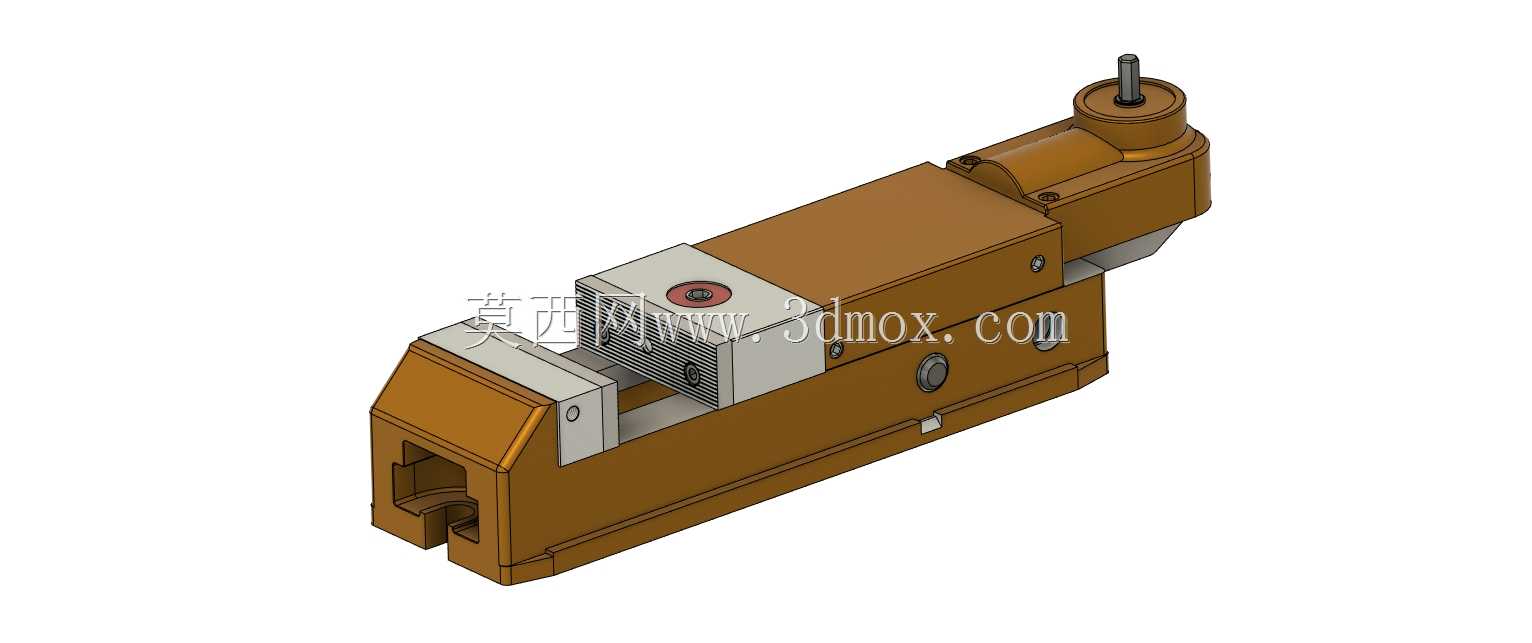

高精度机用角固式液压虎钳结构设计

这款虎钳的结构设计完全围绕机加工场景的装夹需求展开，在立式加工中心、数控铣床、平面磨床的常规加工工序中，这类夹具承担着工件定位与夹紧的核心作用，相比普通手动虎钳，该结构采用液压增力的传动逻辑，操作人员仅需施加较小的输入扭矩，即可通过内部的液压增压回路输出数吨级的稳定夹紧力，能有效避免大切削量加工过程中工件出现位移、抬升的问题。从结构布局来看，固定钳身采用一体式铸铁基体设计，导轨面经过精磨处理，活动钳体的滑动配合面采用贴塑减摩设计，既保证了钳口开合过程的运动顺畅度，也能长期维持夹持精度，避免频繁使用后出现间隙过大的问题。钳口部位设计有可更换的硬质合金齿板，齿形角度经过优化，既能在夹持毛坯件时提供足够的咬合力防止打滑，也可更换为光面钳口适配精加工件的装夹需求，避免夹伤工件已加工表面。设计过程中充分考虑了安装边界的适配性，钳身底部设置有标准的定位键槽，可直接匹配机床工作台上的T型槽间距，无需额外制作过渡转接板，安装时通过压板螺栓即可快速完成固定，整体安装平面的平面度公差控制在0.02mm以内，能保证装夹后钳口与机床坐标轴的平行度要求。在功能特性上，该虎钳的夹紧行程做了分段设计，快进段可快速推动活动钳体靠近工件，减少空行程操作时间，增力段则通过液压回路建立夹紧压力，夹紧力可根据工件材质进行适配调整，夹持薄壁件时可降低压力避免工件变形，夹持钢件粗加工时可调高压力保证装夹刚性。钳体侧面预留有定位孔位，可搭配多台同规格虎钳在工作台上实现并列装夹，适配批量零件的加工需求，同时也可配合角度底座实现倾斜装夹，完成带角度斜面的加工工序。整体结构没有冗余的外露部件，所有传动结构均封闭在钳身内部，可有效阻挡加工过程中的切屑、切削液进入传动间隙，日常维护仅需定期给导轨面加注润滑油即可，长期使用的稳定性表现优异，能覆盖从普通零件粗加工到精密零件精加工的各类装夹场景，是机加工车间通用性极强的工装夹具。
