机加工用立式工件定位铣削夹具结构

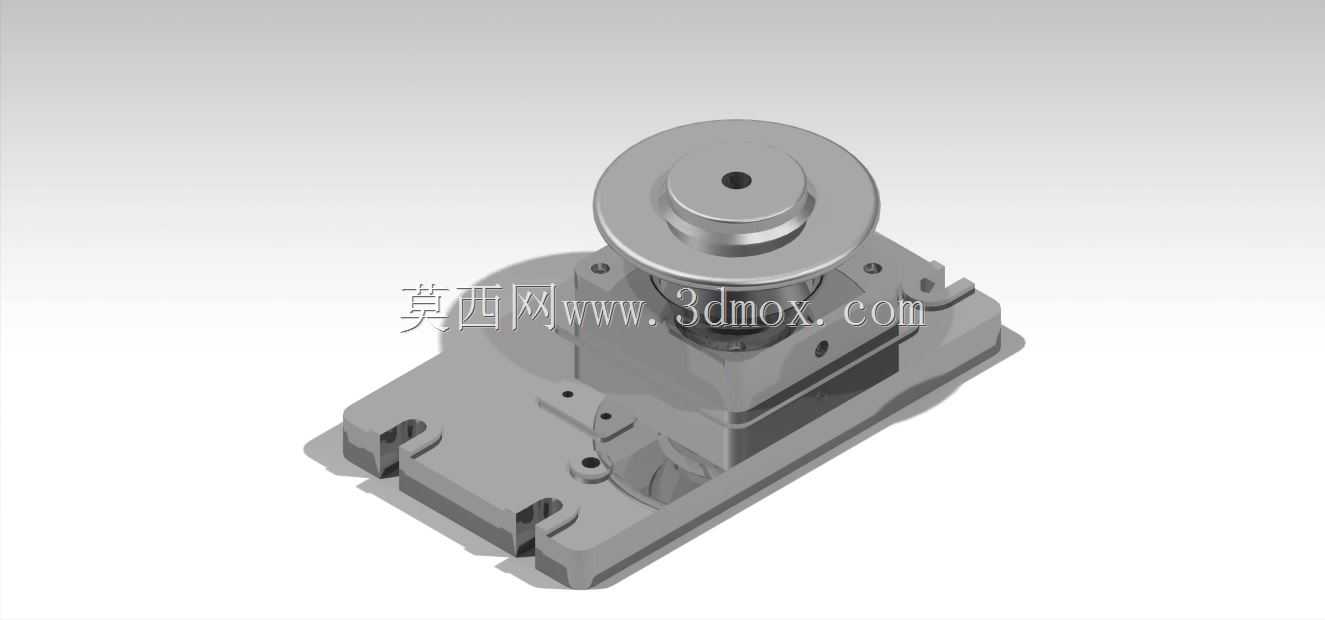

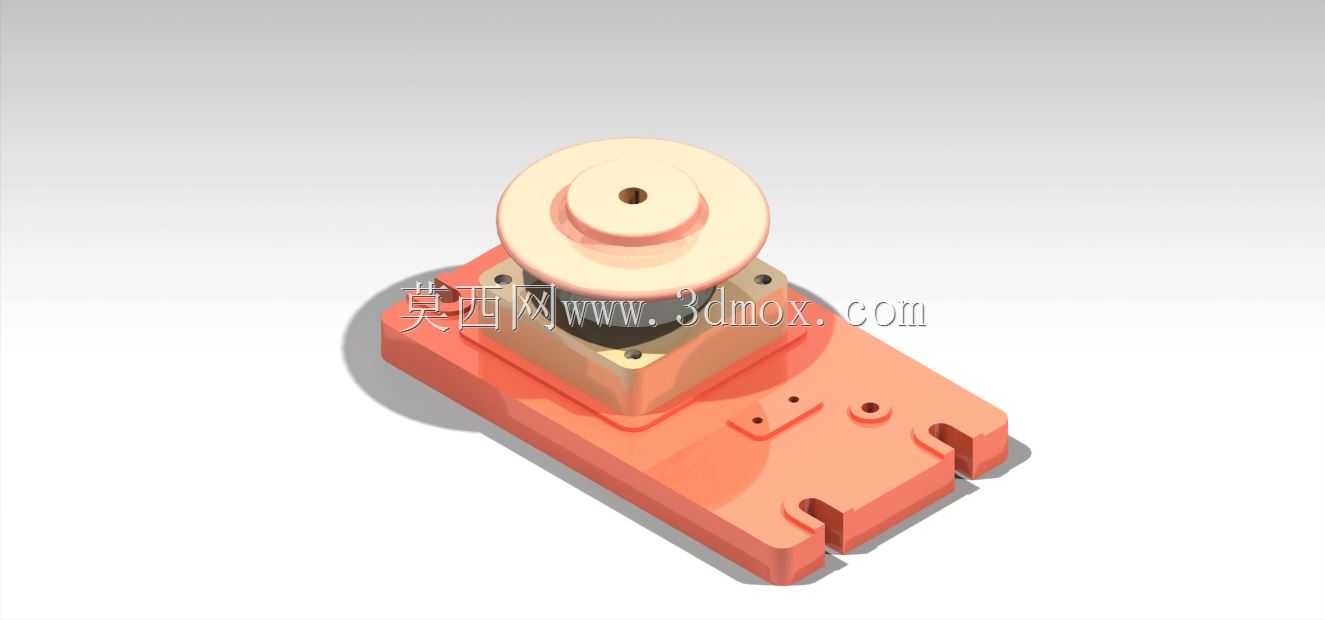

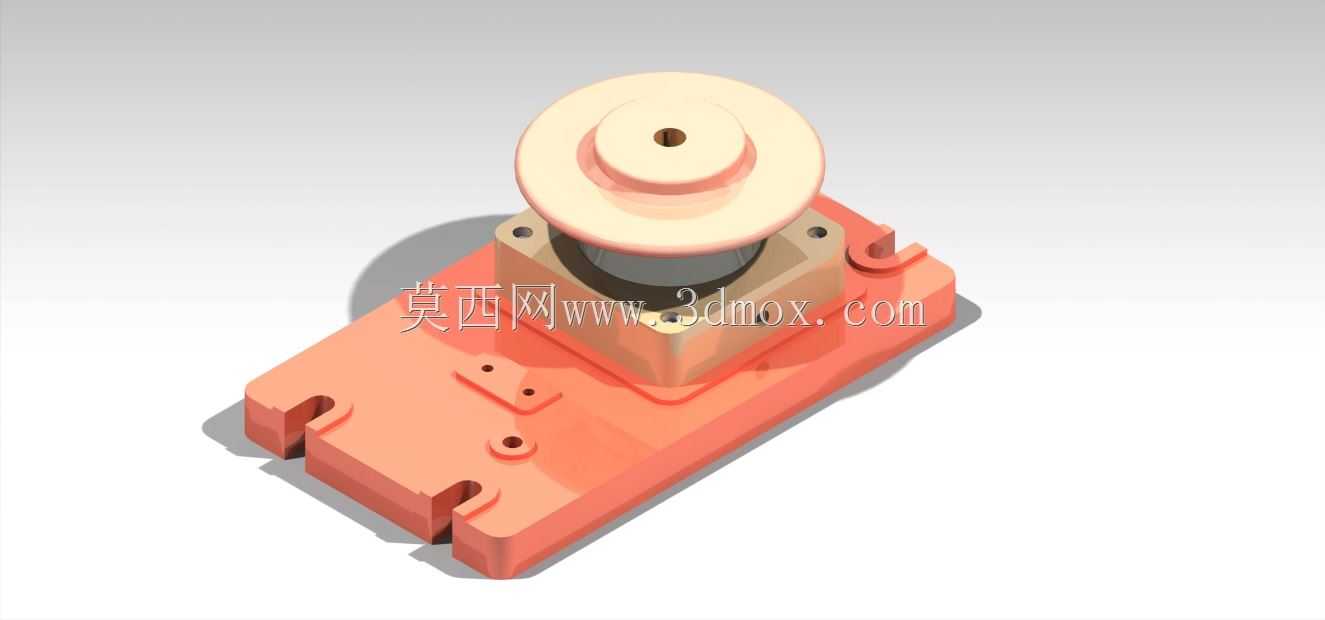

在常规立式铣床、加工中心的批量零件铣削工序中，这类夹具主要承担工件的精准定位与稳定夹紧职能，避免加工过程中工件受铣削力冲击出现位移、振颤，直接影响加工面的尺寸精度与表面粗糙度。整套夹具采用底板加定位夹紧模组的分层结构，底部安装板设置多组开口式安装槽，可直接适配机床工作台的标准T型槽间距，安装时无需额外制作过渡转接板，能快速完成在不同规格机床上的装夹固定，安装边界可覆盖常规中小型立式加工中心的工作台装夹范围，适配多数小型盘类、座类零件的铣削加工需求。设计阶段优先考虑定位基准的重合度，夹具上部的定位座与工件的基准面、基准孔完全贴合，限制工件六个自由度，保证每次装夹的定位一致性，减少重复装夹带来的定位误差，适配批量生产时的快换装夹需求。夹紧机构采用螺旋压紧配合定位座限位的方式，上部的压紧轮可随螺旋机构下行，均匀压合在工件上端面，避免单点夹紧带来的工件变形，压紧力的作用点正对下方定位支撑区域，防止装夹时工件出现翘曲。夹具的排屑空间做了预留设计，定位座与底板之间留有足够的排屑间隙，铣削产生的切屑可顺着间隙滑落，不会堆积在定位面处影响后续装夹的定位精度，日常清理维护时只需用压缩空气吹扫即可清除残留切屑。实际应用中，这类夹具可完成工件上端面、侧面槽、周边轮廓的铣削加工，装夹单个工件的操作步骤简单，操作人员无需复杂培训即可完成装夹操作，能有效缩短单件装夹辅助时间，提升批量加工的生产效率。夹具的各零部件均采用模块化设计，易磨损的定位块、压紧头均可单独拆卸更换，长期使用出现磨损后无需更换整套夹具，仅需更换对应磨损件即可恢复装夹精度，降低工装维护成本。结构设计上规避了加工干涉问题，夹具的所有结构件均位于工件加工区域的外侧，铣刀走刀路径不会与夹具本体发生碰撞，可支持多面走刀加工，无需二次装夹即可完成工件多个面的铣削工序。
