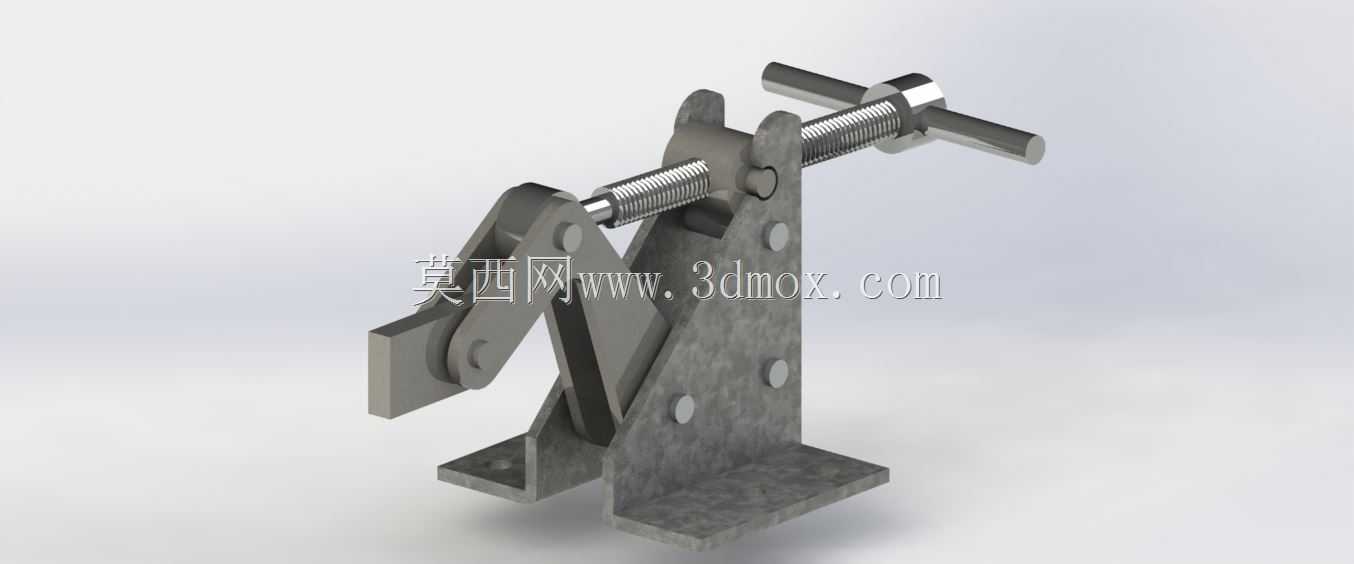

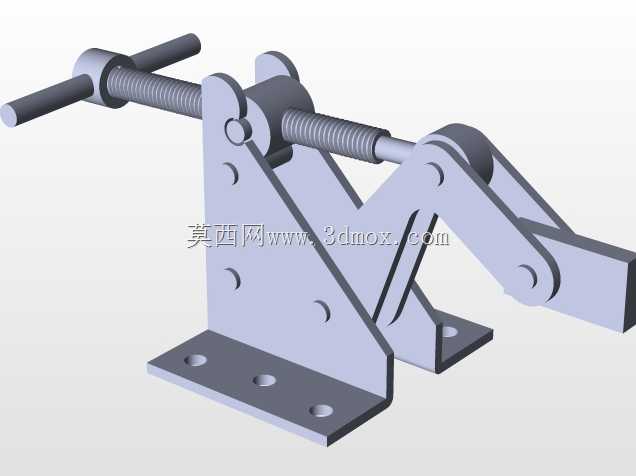

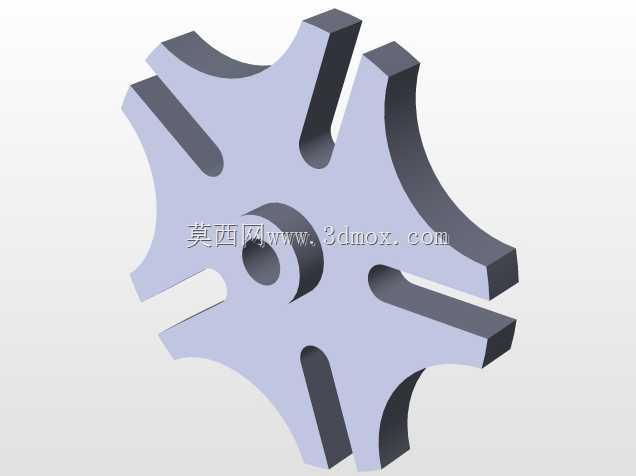

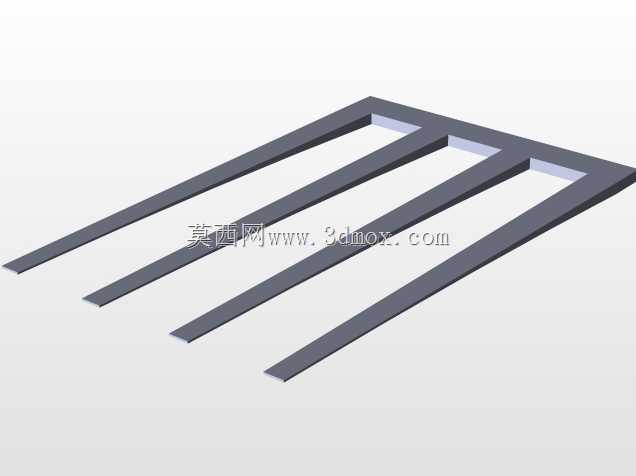

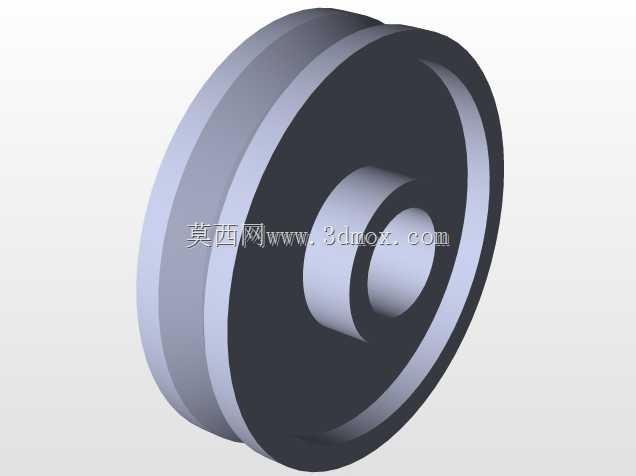

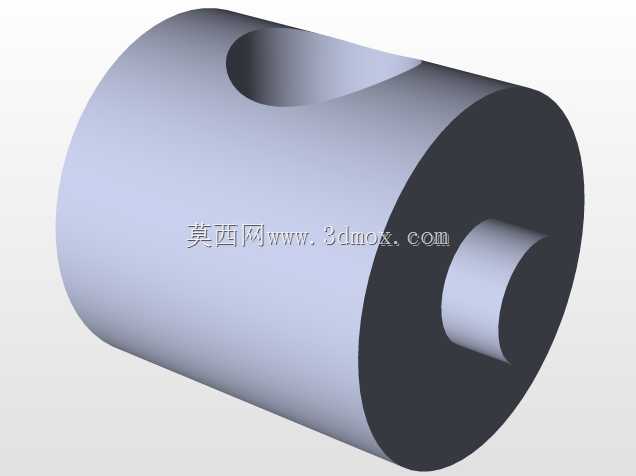

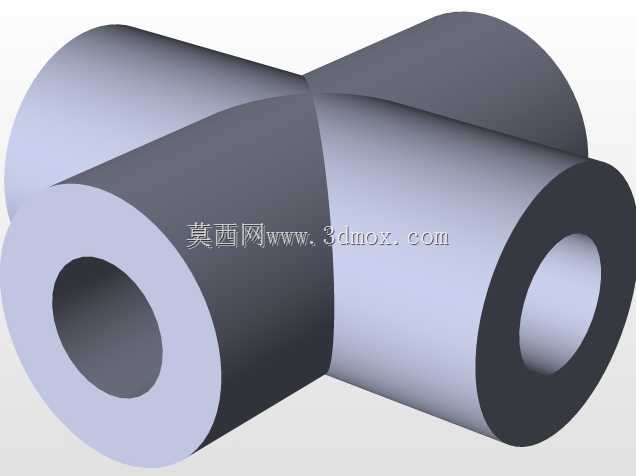

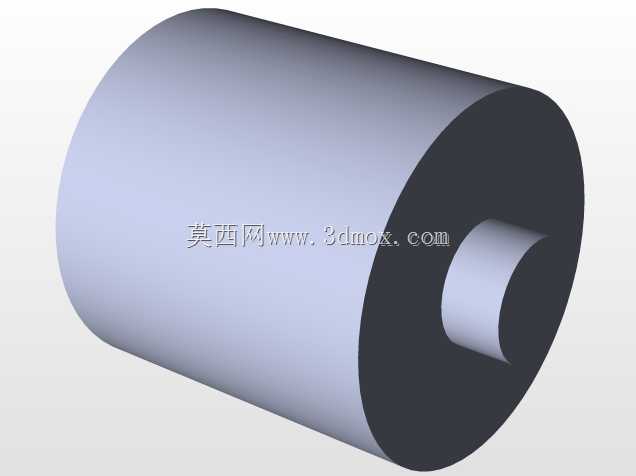

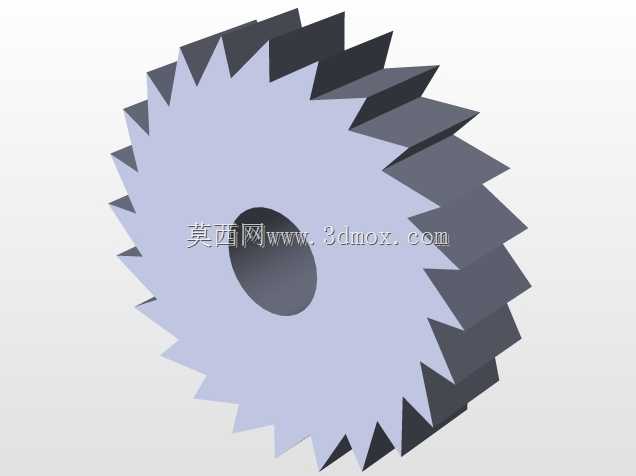

立式螺旋压紧式手动夹钳结构

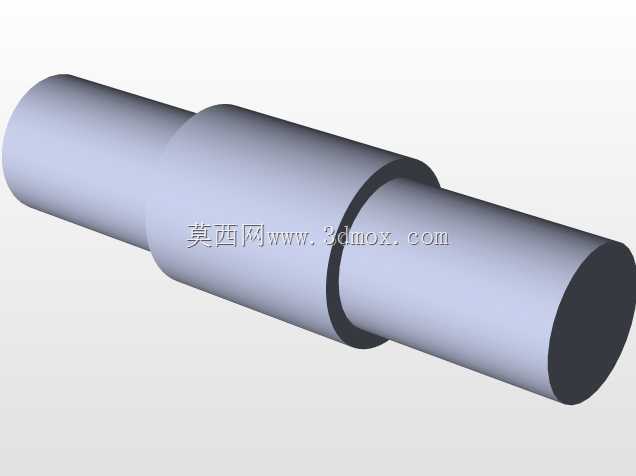

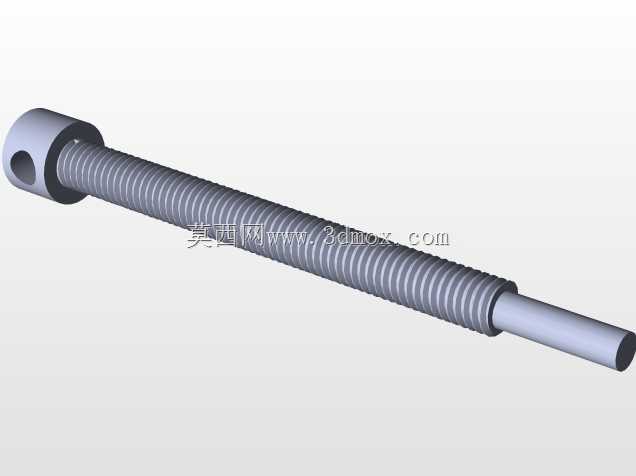

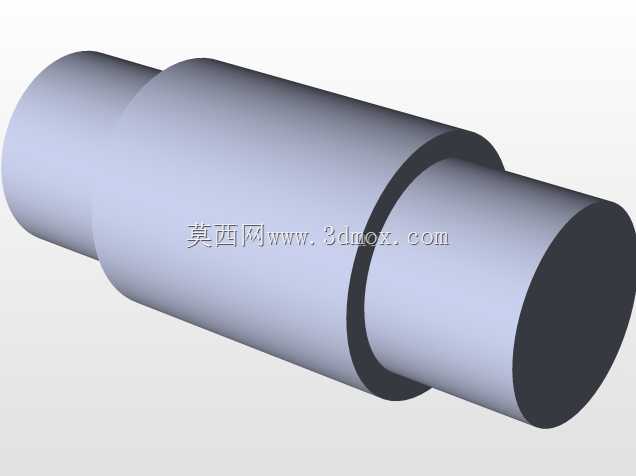

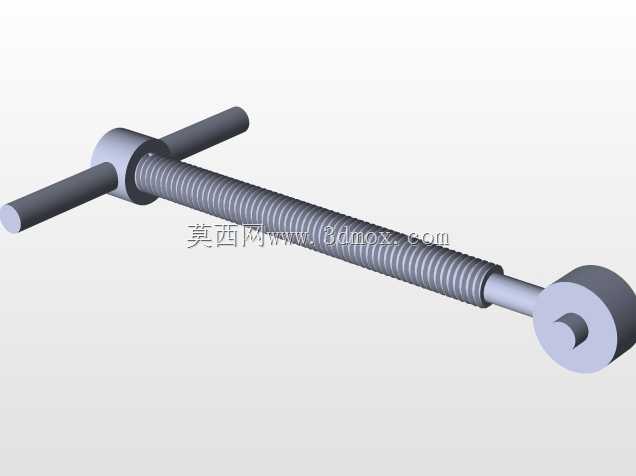

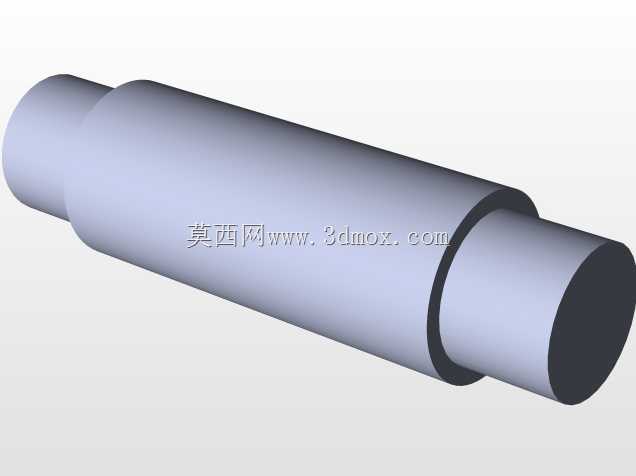

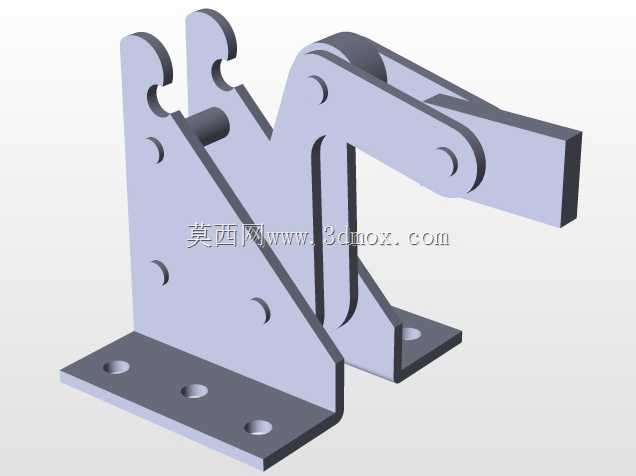

在工装夹具的实际应用场景里，这类手动螺旋夹紧结构的使用频率极高，不管是小型零件铣削加工的工位定位，还是装配工序里的工件临时固定，都能看到这类结构的身影。和气动、液压夹紧单元不同，这类纯机械手动结构不需要外接动力源，在没有气源、电源的零散工位，或是小批量多品种的加工场景下，部署成本极低，也不会出现动力管路干涉操作空间的问题。从功能特性上看，这款夹紧机构采用T型手轮驱动螺杆进给，配合连杆式压臂结构，相比纯螺杆直压的夹钳，压头的开合行程更大，取放工件时不需要将螺杆完全旋退，只需要扳动连杆结构就能抬起压头，大幅减少单件装夹的操作时间。螺杆采用梯形传动螺纹，具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱，压臂末端的平压头可以根据工件外形更换不同的压块，适配不同表面形状的工件装夹需求。设计思路上，整个机构的底座采用带安装孔的立式支撑板结构，所有铰接点都采用销轴定位，装配时可以通过配磨垫片调整铰接间隙，避免长期使用后出现压头晃动的问题。螺杆的端部和压臂的接触位置设计有球面抵接结构，避免螺杆进给时出现别劲卡滞，即使压臂存在小角度摆动，螺杆的传力路径也始终保持轴向受力，减少螺纹副的偏磨损耗。从安装边界来看，底座的两个安装支脚开有长圆形安装孔，可以在工装台面上做小范围的位置调整，适配不同的工件装夹位置，整体安装占用的台面空间很小，立式的结构布局不会在工件周边形成过多的操作遮挡，方便操作人员在装夹后对工件进行尺寸测量或是调整加工参数。实际使用中，这类夹紧机构的输出压紧力可以通过手轮的拧紧力矩控制，针对薄壁类零件加工时，可以控制拧紧力度避免工件装夹变形，针对重型切削的工位，也可以通过加力杆增大拧紧力矩，获得足够的夹紧力抵抗切削载荷。整个结构的所有零件都采用常规金属切削工艺就能加工，没有特殊的异形零件，维护时只需要定期给铰接销轴和螺纹副加注润滑脂，就能长期保持操作顺畅，不会出现复杂结构常见的卡滞、维护困难的问题。在装配线的焊接工位，这类夹钳还可以搭配铜质压头使用，避免焊接飞溅粘在压头表面影响装夹精度，相比快速夹钳，螺旋结构的夹紧刚性更好，承受侧向载荷的能力更强，不会因为工件受力偏移导致夹钳脱开。
