圆柱工件90度分度四孔加工钻模

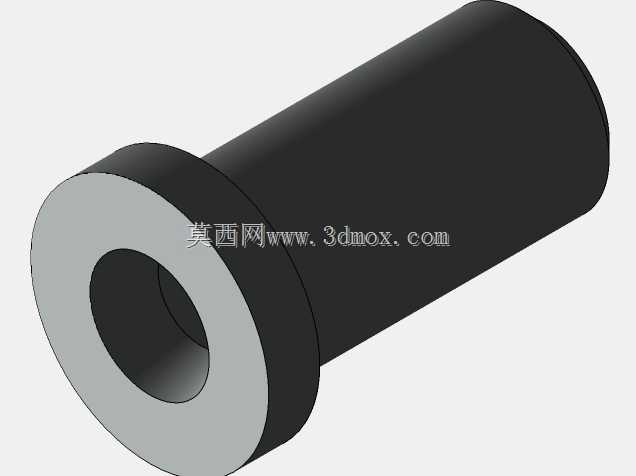

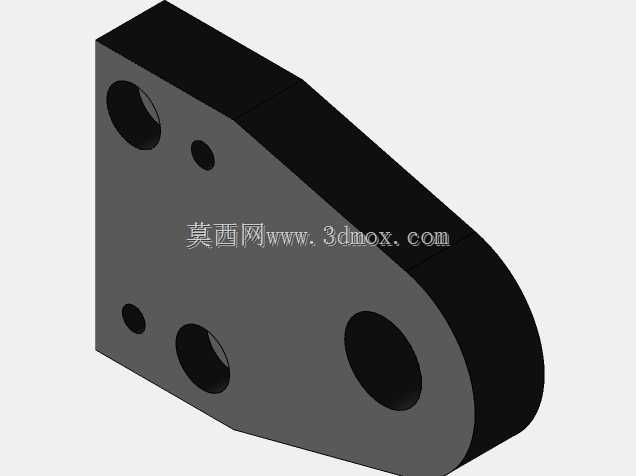

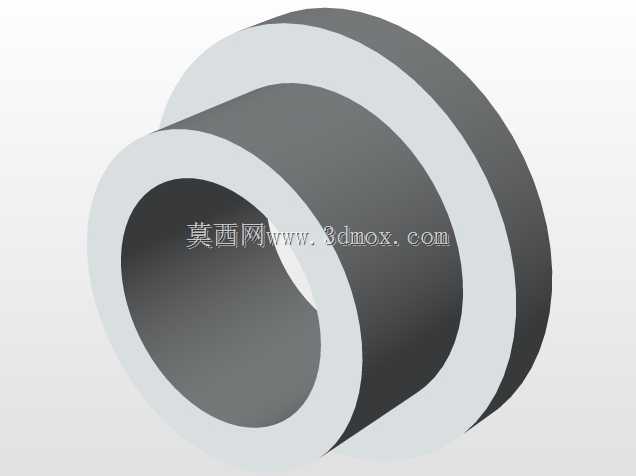

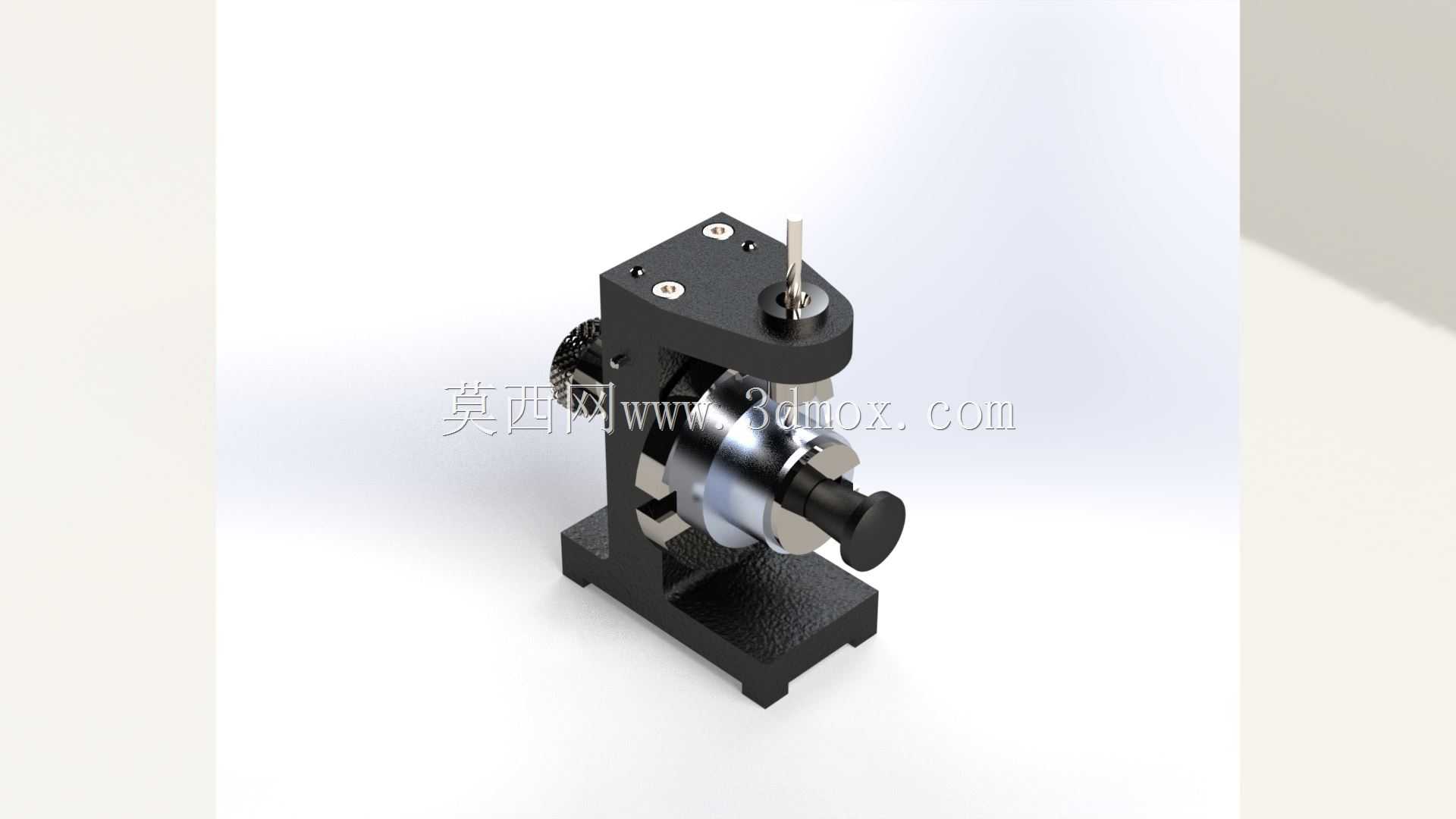

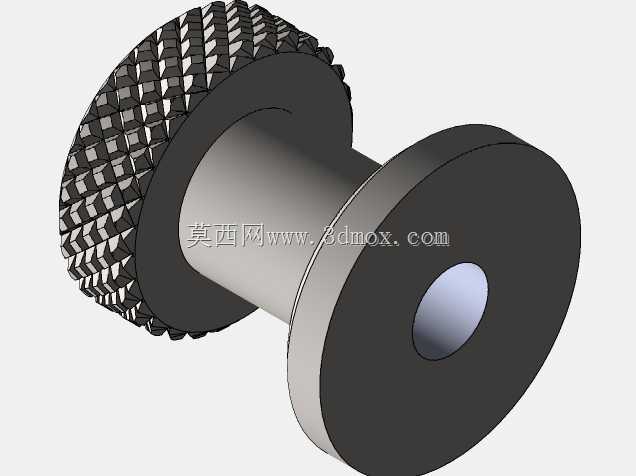

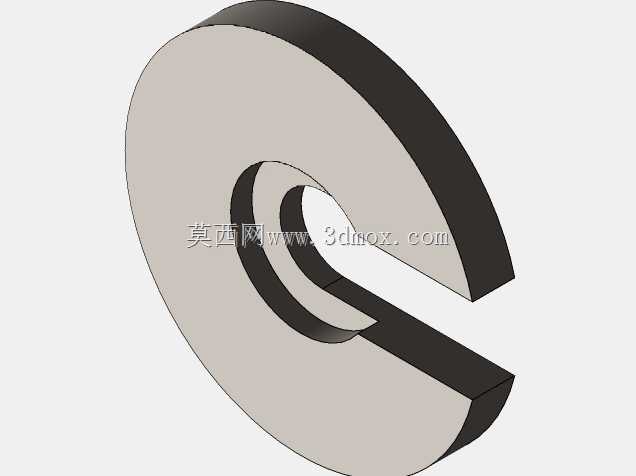

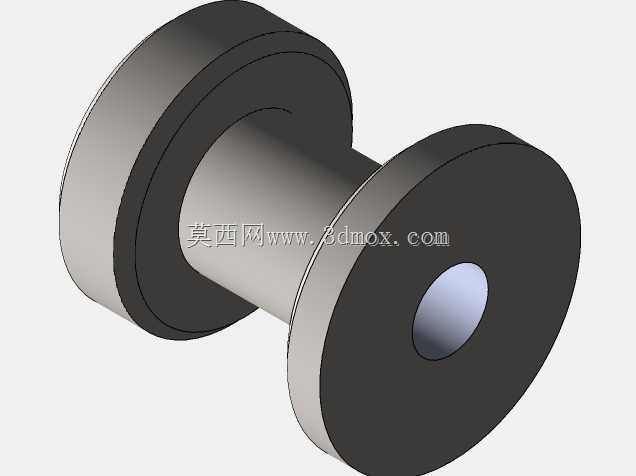

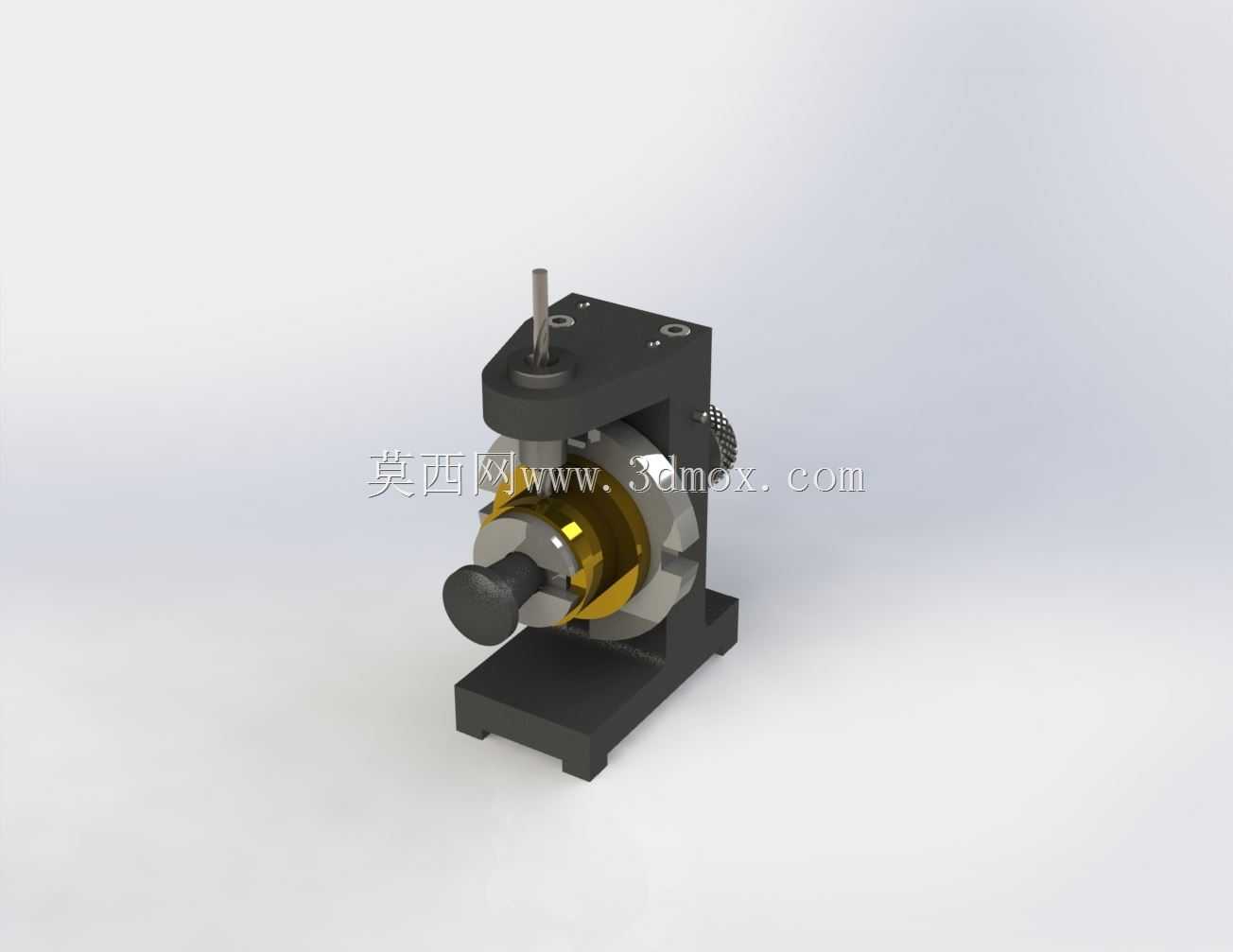

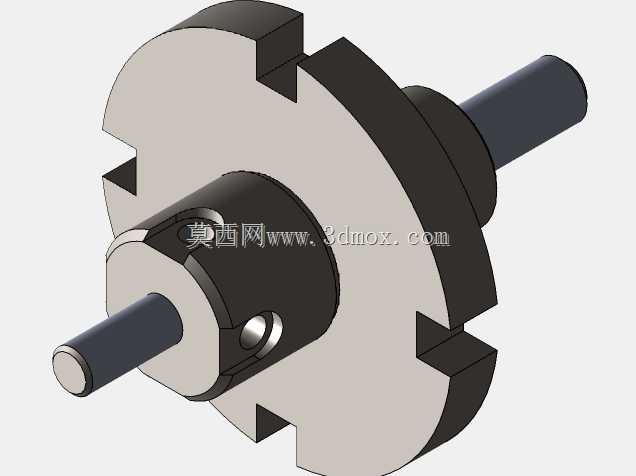

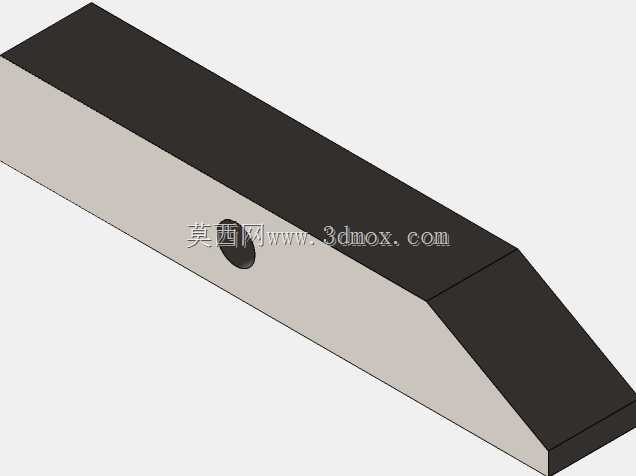

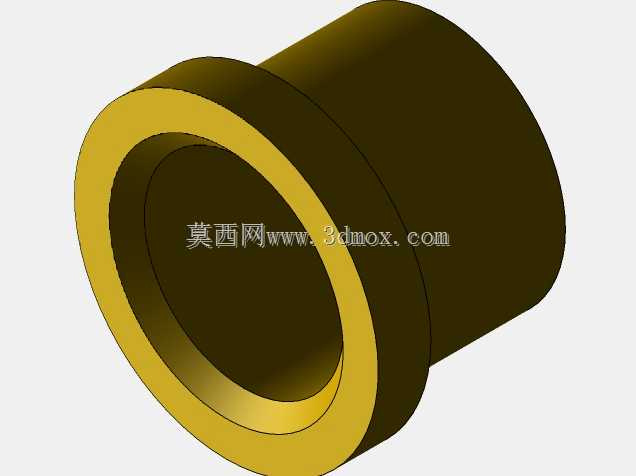

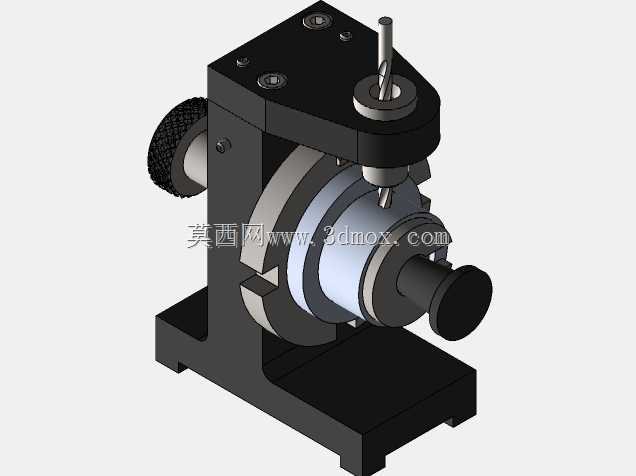

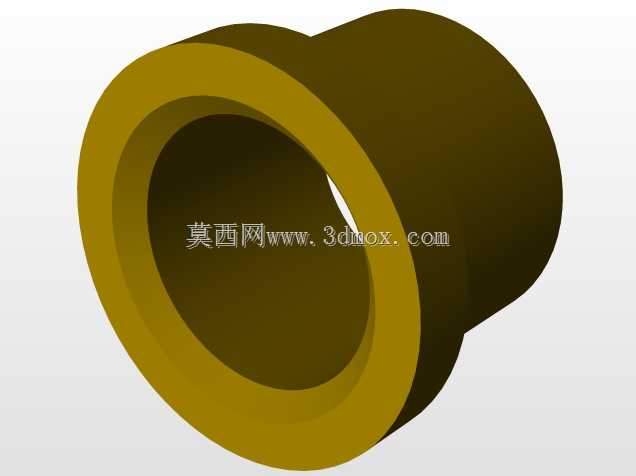

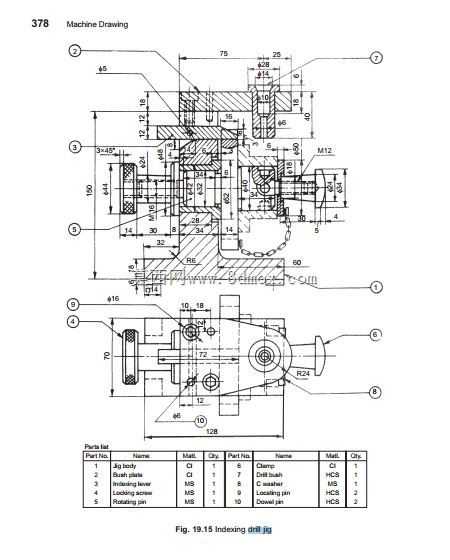

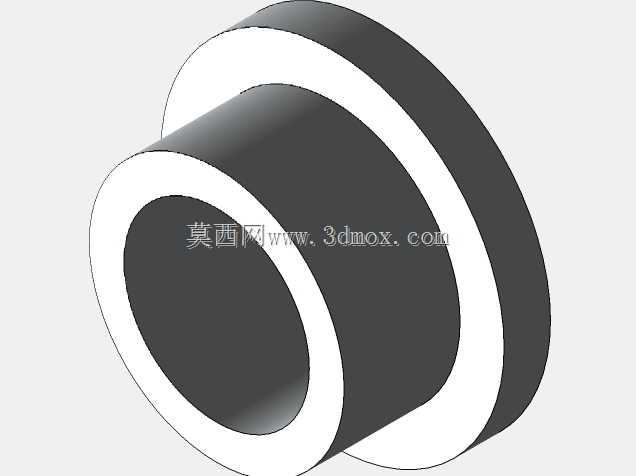

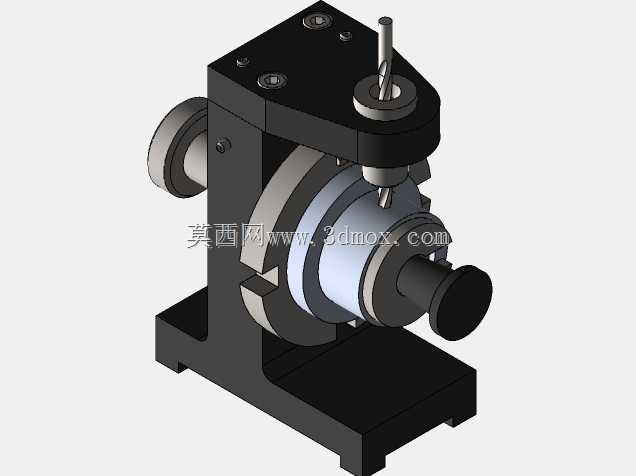

在小型轴类、套类圆柱零件的批量钻削工序里，这类分度钻模是车间里替代划线找正、提升孔位一致性的核心工装，尤其适配直径规格统一的圆柱工件，需要在圆周方向完成等角度分布孔加工的场景，不用反复拆装工件找正角度，就能保证相邻孔的分度精度稳定在工艺要求范围内。整套钻模采用立式基座布局，底部是带安装孔的方形铸铁底座，可直接通过T型螺栓固定在钻床工作台面上，安装时只要保证钻套轴线与钻床主轴轴线同轴，就能完成工装的初始校准，底座的安装边界预留了足够的扳手操作空间，不会和钻床工作台的T型槽限位结构产生干涉。核心的分度定位结构采用槽轮式分度配合锁紧机构，90度的分度槽直接和工件装夹位联动，工件装入定位套后，侧面的锁紧旋钮可以快速顶紧圆柱外圆，避免钻削过程中工件出现周向转动或者轴向窜动，每次分度只需要拔出定位销、转动分度盘到下一个定位槽位、插销锁紧三个动作，操作工人不需要额外的角度测量工具，就能快速完成工位切换，相比传统的划线打样冲眼加工，单工件的钻削辅助时间能压缩七成以上，还能避免人工划线带来的角度误差。钻套部分采用快换式结构，适配6mm直径的钻头使用，钻套的内孔经过研磨处理，和钻头的配合间隙控制在合理范围内，既能引导钻头准确切入工件表面，避免钻头入钻时偏移，也能在钻套磨损后快速更换，不需要整套工装返修。整个工装的受力结构做了针对性强化，钻削进给方向的受力直接通过基座传递到钻床工作台，分度机构不会承受轴向钻削力，长期使用也不会出现分度精度偏移的问题。针对圆柱工件的装夹位，定位套的内孔和工件外圆采用小间隙配合，保证工件装入取出顺畅的同时，不会出现径向晃动，钻套轴线到工件定位轴线的距离经过精确计算，保证钻出的孔中心到工件外圆的位置尺寸符合图纸要求，不需要后续二次修配。这类工装特别适合小型五金加工车间、仪表零件生产线上的小到中等批量圆柱零件钻孔工序，不需要搭配复杂的数控转台，普通台钻、立钻上就能使用，对操作工人的技能要求更低，新工人经过简单培训就能独立操作，能有效降低批量加工时的孔位超差率，减少工件报废的情况。
