ELECON蜗轮蜗杆式变速传动装置结构

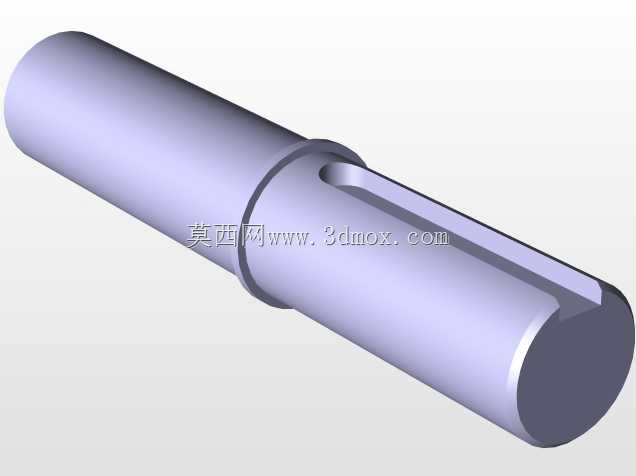

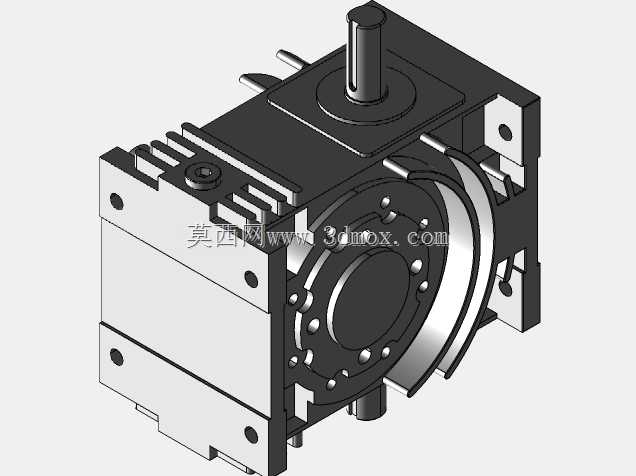

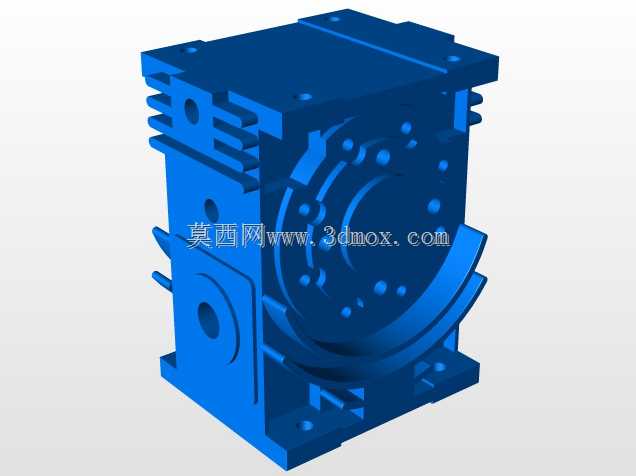

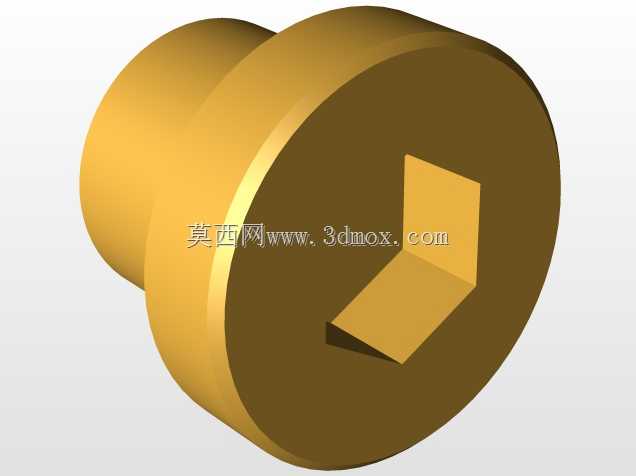

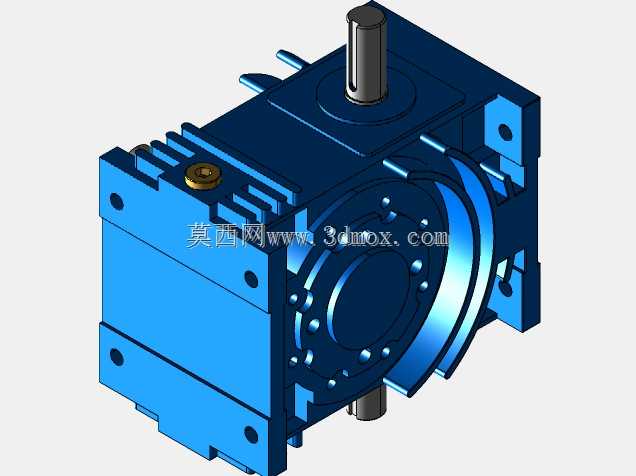

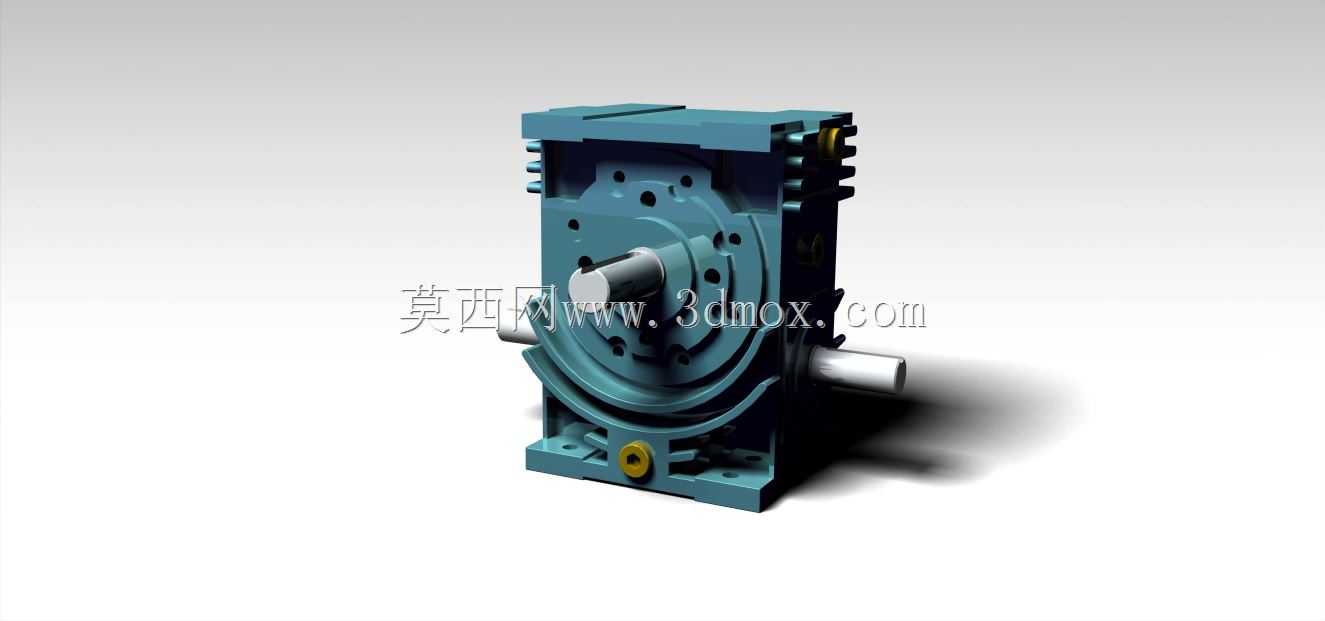

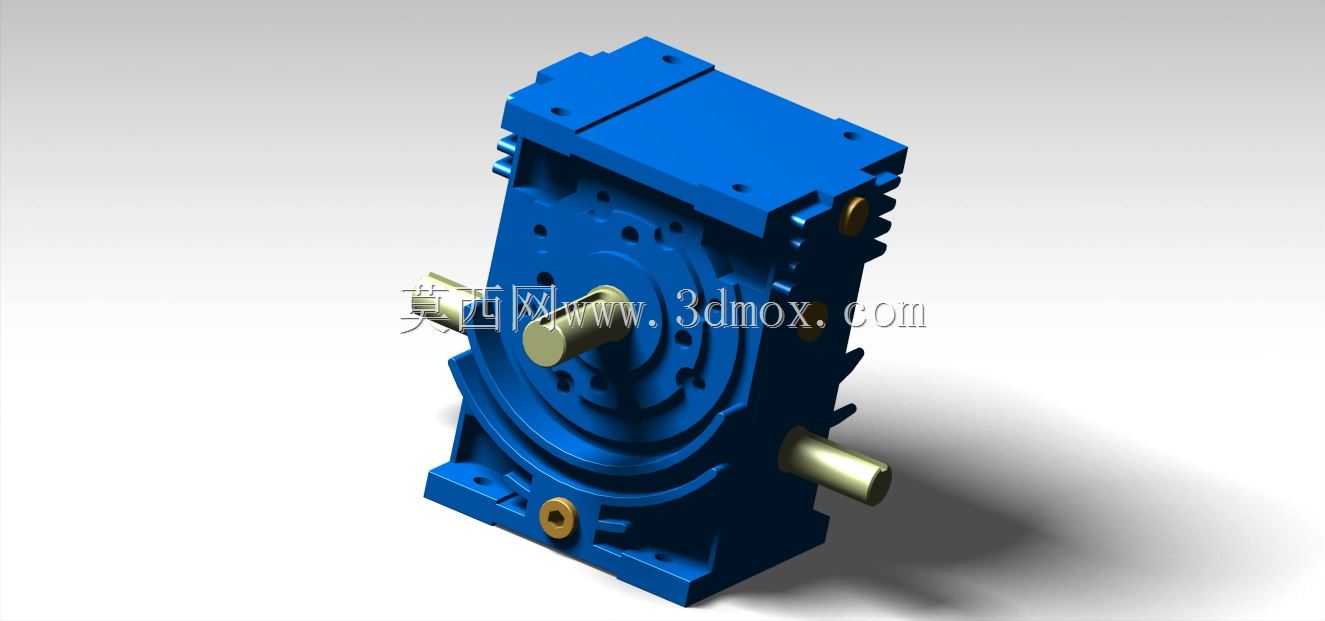

在轻工输送、包装生产线、小型物料提升设备这类对安装空间有严格限制的传动场景里，这类同轴侧出轴的蜗轮蜗杆变速装置应用占比不低，核心是利用单级蜗杆副实现大传动比的动力传递，同时完成输入输出轴的垂直换向，匹配低速大扭矩的负载端需求。从结构设计逻辑来看，箱体采用一体式铸铁基座加侧盖的拼接结构，底部预留的四个沉头安装孔是核心安装定位基准，孔位间距按照通用传动安装的标准跨距设计，能直接适配多数中小型设备的机架安装面，不需要额外做转接板加工，安装时只要保证输入轴与驱动电机的输出轴同轴度控制在0.1mm以内，输出轴与负载联轴器的径向跳动不超允许值，就能避免运行过程中的附加载荷磨损。箱体侧面的油位螺塞是日常运维的关键点位，加注润滑脂时要保证油面没过蜗轮齿面的三分之一，既保证齿面啮合的充分润滑，又不会因为注油过多造成运行时的油封渗漏。输入输出轴均采用金属光轴伸设计，轴端预留的键槽尺寸按照标准扭矩载荷匹配，用户选型时可以直接根据传递扭矩选配对应规格的平键，不需要二次加工轴伸结构。箱体外部的散热筋沿着蜗杆轴向平行布置，运行时带动的空气流动能顺着筋条带走啮合产生的热量，避免连续长时间运行时箱体内油温过高导致润滑脂粘度下降，加剧齿面磨损。设计时特意将蜗杆端的轴承座与箱体做成一体式结构，相比分体式轴承座的设计，能更好地保证蜗杆与蜗轮的中心距精度，减少装配时的调整工作量，同时提升箱体整体的刚性，在承受冲击载荷时不会出现轴承座移位导致的啮合间隙变大问题。要注意这个模型仅用于装配布局参考，不能直接用来做零件加工的生产图纸，实际生产时需要根据具体载荷工况校核齿面接触强度、轴的抗弯强度，以及轴承的额定动载荷，还要结合实际使用环境调整油封、密封件的材质选型，比如在有腐蚀性介质的车间使用时，要换成氟橡胶油封，避免密封件过早老化漏油。做设备整体布局设计时，用这个模型可以快速完成传动单元的空间占位校核，确认输入输出轴的伸出长度与周边部件的安全间隙，避免后续详细设计时出现部件干涉的问题，尤其是在多单元联动的生产线布局里，能大幅减少反复调整安装位置的工作量。
