工业传动用平行轴齿轮减速箱体结构

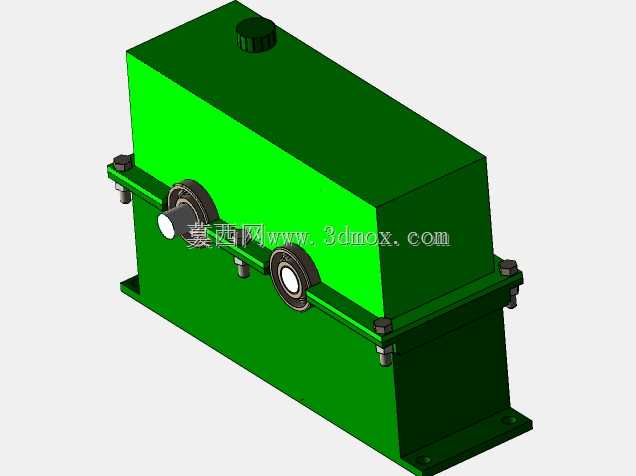

这款平行轴式齿轮减速装置，主要应用在工业生产线的动力传输环节，适配输送设备、小型加工专机、物料搬运机构等需要降低转速、增大输出扭矩的场景，能将原动机输出的高转速通过齿轮副啮合转换为作业端需要的低转速大扭矩动力，匹配不同负载工况的动力需求。从结构设计来看，整体采用剖分式箱体结构，上下箱体通过沿接合面周向布置的螺栓实现紧固连接，这种设计既方便内部齿轮、轴系、轴承的装配与后期维护检修，也能保证箱体接合面的密封性能，避免运行过程中润滑油渗漏。箱体顶部设置有通气帽结构，可平衡箱体内外气压差，避免长时间运行后箱体内温度升高、压力增大导致的密封失效问题；箱体侧面预留的两个轴伸端分别为输入与输出接口，轴承位采用台阶式镗孔设计，能精准定位滚动轴承的外圈，保证轴系的同轴度要求，减少运行过程中的齿轮偏载、振动异响问题。箱体底部设置带安装孔的一体式底座，安装时可通过螺栓直接固定在设备机架的安装平面上，底座的安装孔距经过适配性设计，能匹配多数常规工业设备的安装接口尺寸，不需要额外做转接支架即可完成装配。设计过程中优先考虑了传动稳定性，箱体内腔预留了足够的齿轮啮合空间与润滑油储油容积，齿轮副运行时可通过飞溅润滑实现轴承与齿面的充分润滑，不需要额外配置强制润滑系统，降低了配套成本。箱体的外形采用方正的箱型结构，外部没有多余的突出结构，能在紧凑的安装空间内完成布置，侧面的加强筋结构与箱体壁厚做了匹配设计，既可以提升箱体整体刚性，承受齿轮啮合产生的径向与轴向载荷，避免箱体受力变形影响齿轮啮合精度，也能控制整体重量，减少材料消耗。轴伸端的密封结构采用接触式密封设计，能有效阻挡外界粉尘、水汽进入箱体内部，同时防止箱体内润滑油泄漏，适配多粉尘、轻度潮湿的工业车间作业环境。在选型适配时，可根据实际传动比需求更换内部齿轮副参数，箱体的外部安装尺寸保持统一，不需要改动设备端的安装结构即可完成不同传动比型号的替换，降低设备改造成本。
