虎钳快速定位安装平底托盘结构

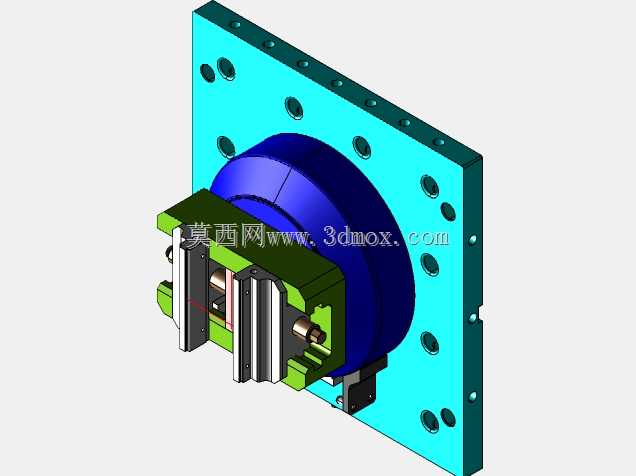

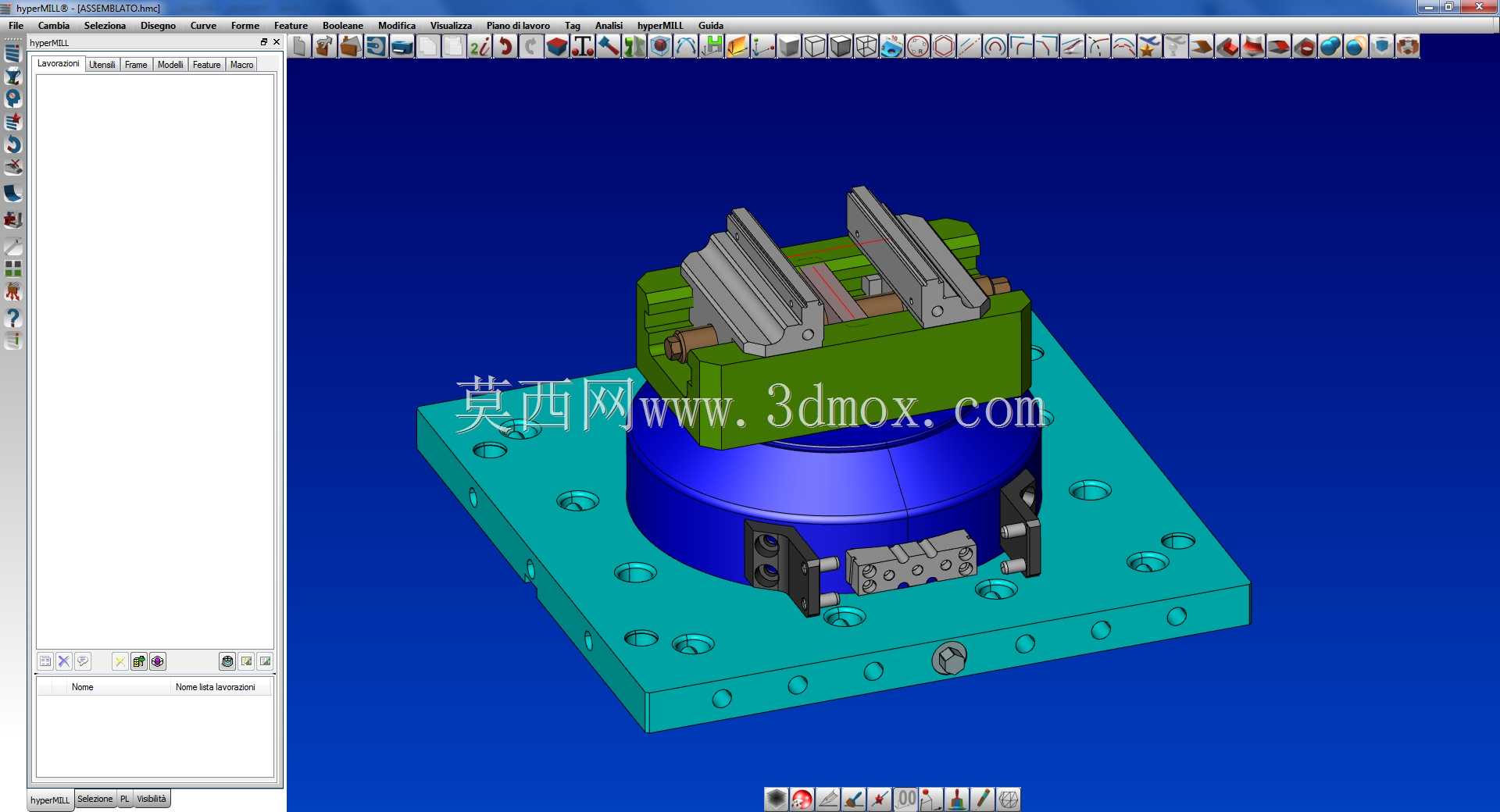

在自动化机加工产线的工位布局中，这类平底托盘主要承担虎钳与机床工作台之间的定位衔接作用，适配125mm规格虎钳的快速换装需求，能大幅减少换型时的校准耗时。从结构设计来看，底座采用方形平板结构，底板上均匀排布多组安装孔位，孔位间距匹配常见加工中心工作台的T型槽标准间距，既可以通过T型螺栓直接固定在机床工作台上，也能适配零点定位系统的快换接口，实现托盘整体的秒级换装。托盘中部的蓝色基座部分是核心定位承载结构，内部集成了与虎钳底部定位销匹配的定位孔组，同时预留了气路或油路通道，可兼容自动化夹紧的动力输入需求，当虎钳放置到托盘上时，无需反复打表找正，依靠定位销与孔的配合就能保证虎钳固定钳口与机床进给轴的平行度，重复定位精度可控制在0.02mm以内。上部的夹紧模块采用对称式夹爪结构，夹爪的滑动面设计有耐磨导轨槽，配合内部的丝杆或液压驱动结构，能实现对工件的稳定夹紧，夹爪的安装面预留了可更换软爪的安装螺孔，可根据不同工件的外形定制软爪轮廓，避免夹伤工件表面。设计过程中重点考虑了安装边界的兼容性，底板的外形尺寸控制在常规加工中心工作台的单工位承载范围内，整体高度经过优化，既保证了基座的结构刚性，又不会过多占用Z轴的加工行程，避免出现刀具长度不足的问题。托盘的边角处做了倒角处理，防止安装过程中磕碰划伤操作人员，底板上的沉头孔设计保证螺栓安装后不会突出底板表面，避免托盘放置时出现平面度误差。在实际应用场景中，这类托盘不仅可以用于机加工工位的虎钳固定，还能适配三坐标检测工位的工件装夹，通过统一的托盘接口，实现工件在加工、检测、流转等多个工序之间的无校准转运，减少重复装夹带来的精度误差。结构上的模块化设计也让后期维护更加便捷，中部的定位基座、上部的夹紧模块都可以单独拆卸更换，当出现局部磨损时无需更换整个托盘，降低了工装的维护成本。底板上的多组辅助安装孔还可以扩展安装定位挡块、气嘴接头等附件，适配不同的自动化上下料需求，比如配合机械手上下料时，可以在托盘侧面安装工件到位检测传感器的支架，无需额外设计安装结构。
