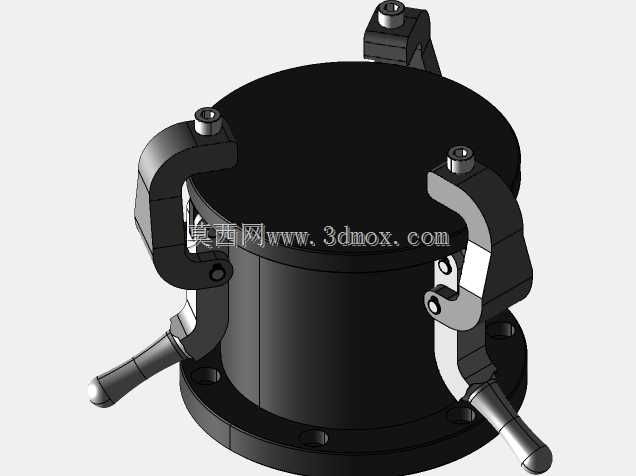

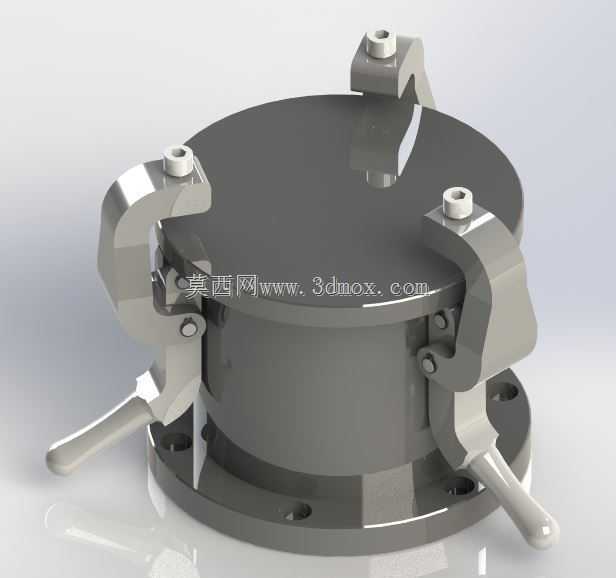

三爪式手动快锁精密定位工装夹具

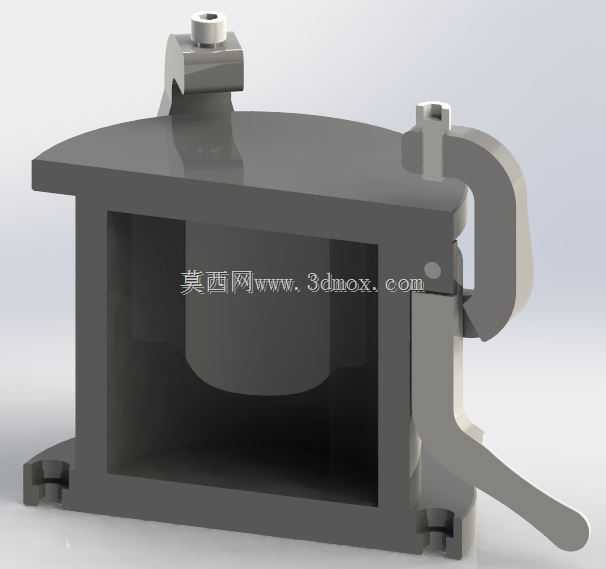

这款三爪联动手动夹具，在小批量多品种的机加工工位、装配检测工位上适配性极强，不管是圆形壳体类零件的铣削定位、压装工序的工件固定，还是小型回转体零件的检测装夹，都能稳定发挥作用，甚至在玩具零部件的批量组装工位，也能作为成组工装的单元模块使用，单台可独立装夹小型工件，多台阵列排布后可适配多工位同步作业的生产线需求。从结构设计逻辑来看，三个夹爪采用周向120度均布的布局，能保证夹紧力均匀作用在工件圆周方向，避免单方向夹紧带来的工件偏斜、装夹变形问题，尤其适合薄壁类圆形工件的装夹场景，不会因为局部受力过大导致工件形变影响加工或装配精度。夹爪的压紧端做了圆弧过渡的贴合面设计，和圆形工件的外圆轮廓匹配度更高，接触面积更大，夹紧时不会压伤工件表面，同时能提供足够的静摩擦力抵抗加工过程中的切削力、装配时的轴向压装力，不会出现工件移位的问题。操作端采用杠杆式手柄结构，通过内部的连杆机构实现三个夹爪的同步开合，操作人员只需要扳动手柄就能完成工件的装夹与拆卸，不需要逐个调整夹爪位置，单步操作就能完成装夹动作，能大幅降低重复装夹的辅助时间，提升工位作业效率。底座采用带安装孔的法兰式结构，安装边界清晰，法兰盘上的通孔可直接通过螺栓固定在工作台、转台或者专用工装板上，安装时不需要额外制作转接板，适配绝大多数通用设备的工作台安装孔距，不管是台式钻床、小型铣床的工作台，还是装配线的工装板，都能快速完成固定。夹爪的开合行程经过合理设计，能覆盖一定直径范围内的圆形工件装夹，不需要更换夹爪就能适配同系列不同尺寸的工件，减少了工装更换的调试时间。夹爪与本体的连接部位采用销轴铰接结构，铰接处的配合间隙经过严格控制，既保证夹爪转动灵活无卡滞，又能避免间隙过大带来的装夹定位误差，重复装夹的定位精度能满足普通机加工、装配工序的精度要求。本体采用一体化的圆柱式结构，整体刚性充足，在承受较大切削力或者压装力时不会出现本体变形，长期使用后依然能保持稳定的装夹精度。手柄的长度经过力矩优化设计，操作人员只需要施加较小的力就能获得足够的夹紧力，长时间重复操作也不容易产生疲劳，适合批量生产工位的高频次操作需求。
