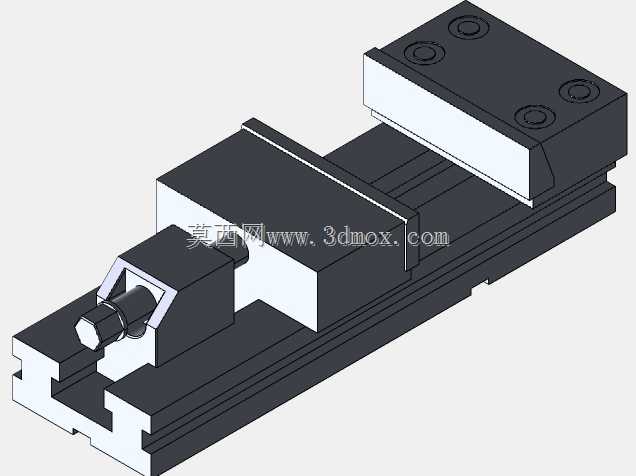

150毫米行程三轴机用精密台钳结构

这款台钳的钳身采用一体式长导轨结构设计，固定钳身与滑动钳身的配合面经过研磨处理，滑动过程中无明显旷量，能够在大行程装夹时保持足够的夹持刚性，避免加工过程中出现工件移位的问题。从结构布局来看，驱动丝杆位于钳身中部，采用梯形螺纹传动，具备一定的自锁能力，装夹工件时无需额外锁止结构即可保持夹持力，适配普通铣床、钻床、加工中心的常规轻中型切削作业场景。在实际生产场景中，这类台钳多用于小批量零件的机加工装夹，尤其是CAM编程过程中做夹具仿真时，可直接调用该模型匹配工件装夹位置，提前预判刀具与钳身的干涉风险，减少现场试切的调整时间。钳口部分采用可更换式设计，两个活动钳口通过内六角螺钉固定在钳身滑块上，磨损后可快速更换，也可根据工件外形定制异形钳口，适配异形零件的装夹需求。安装边界方面，钳身底部设置有标准的定位键槽，可与机床工作台的T型槽配合定位，两侧的安装凸台预留了螺栓过孔，能够通过T型螺栓直接固定在不同规格的机床工作台上，无需额外制作过渡安装板。设计过程中充分考虑了排屑需求，导轨面设置有倾斜的排屑斜面，加工产生的切屑不会堆积在滑动配合面内，日常维护时只需用压缩空气吹扫即可清理导轨缝隙内的杂物，降低滑动面的磨损速率。钳身的夹持行程为150毫米，最大开口尺寸可覆盖该范围内的方形、条形零件装夹，固定钳身与滑动钳身的钳口平面平行度控制在较高精度范围内，装夹毛坯件时可保证工件基准面与钳口的贴合度，减少装夹找正的时间。丝杆端部采用六角头设计，可使用普通扳手或者加力杆进行夹紧操作，针对不同材质的工件可灵活控制夹持力，避免薄壁工件装夹变形。整体结构没有冗余的复杂部件，所有零件均采用常规机加工工艺即可制作，后期维护更换配件的成本较低，适合小型加工车间、实训教学场地作为通用工装使用，在做产线虚拟调试、加工工艺仿真时，该模型也可作为标准工装组件直接导入装配环境，快速搭建虚拟加工场景，验证装夹方案的可行性。
