汽车排气管管锯修整装夹工装

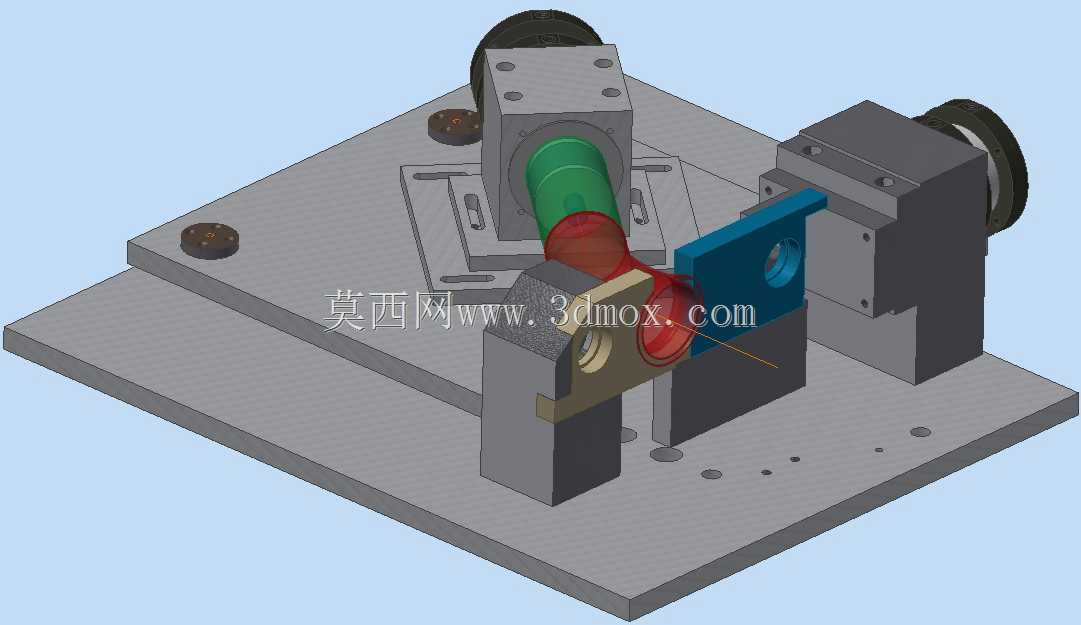

在汽车排气系统零部件的机加工工序中，排气管类薄壁异形管件的锯切修整一直是装夹环节的难点——这类工件管壁薄、轮廓曲面复杂，装夹时既要保证定位精度避免锯切偏斜，又要控制夹持力防止管件变形，同时还要兼顾锯切过程中的排屑空间与操作便捷性，这套管锯修整夹具正是针对该场景开发的专用装夹结构。整套夹具以一块带定位孔系的钢制安装底板为基座，底板上预设了多组等距排布的螺纹安装孔与定位销孔，可直接固定在带T型槽的锯床工作台面上，安装边界可适配多数中小型金属带锯床、圆锯机的工作台尺寸，无需额外改造设备接口。夹具采用双侧定位配合浮动夹持的设计思路，一侧设置带V型定位槽的固定支撑座，V型槽内嵌有软质铜质衬垫，既可以对圆柱形管段实现径向自定心，又能避免硬质夹持面划伤管件表面镀层；另一侧配置可沿底板直线导轨滑动的压紧组件，压紧端采用与待加工排气管外轮廓匹配的仿形压块，压块与滑动座之间设置了碟形弹簧缓冲结构，可根据管件的实际轮廓误差自动补偿压紧行程，保证夹持力均匀分布在管件接触面上，不会出现局部应力集中导致的管壁凹陷。针对排气管上的异形弯管段，夹具还额外设置了可调节高度的辅助支撑块，支撑块可沿底板上的T型槽调整横向位置，支撑端的尼龙顶头可旋转调整角度，刚好托住弯管的悬空部位，避免锯切过程中管件因切削力产生振动，影响锯切断面的平整度。夹具两端还配置了带刻度的限位挡块，可根据待修整管件的长度要求快速调整定位位置，批量加工时无需每次重复测量尺寸，能有效缩短单件装夹的辅助时间。整套结构的运动部件均设置了防尘护罩，可阻挡锯切产生的金属切屑进入导轨滑动面，减少日常维护的频次，夹持操作采用手轮驱动的螺旋进给机构，操作人员无需额外工具即可完成工件的装夹与拆卸，适配排气管小批量多品种的修整加工需求，在保证装夹精度的同时，也兼顾了现场操作的实用性。
