一体增材制造免组装活动铰链结构

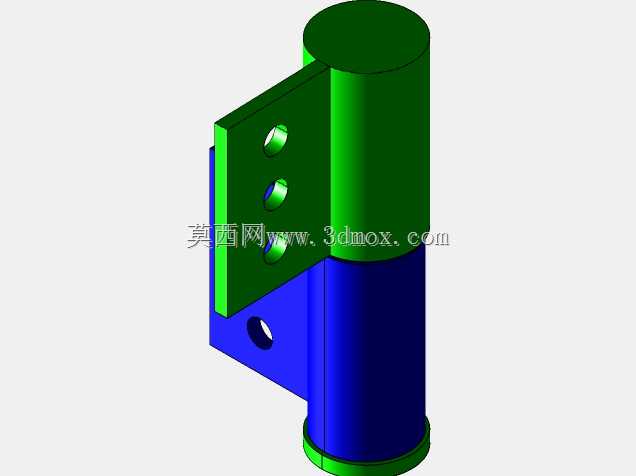

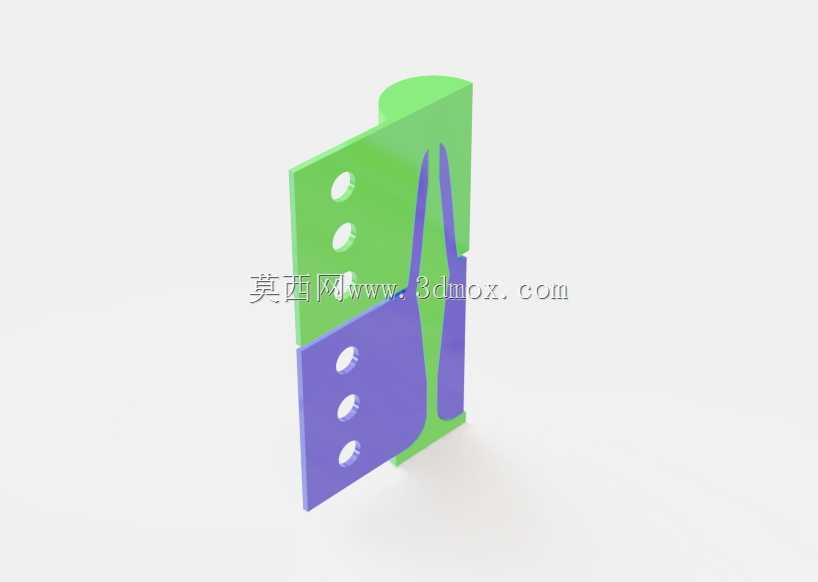

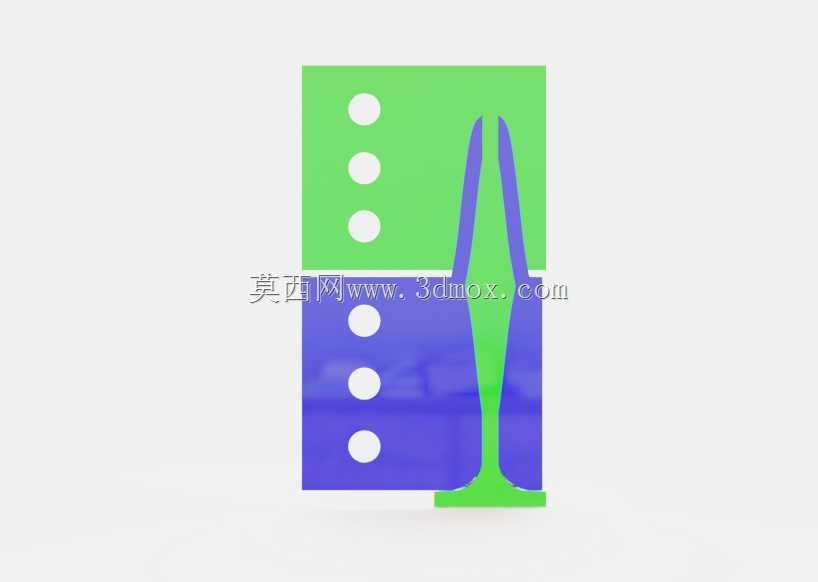

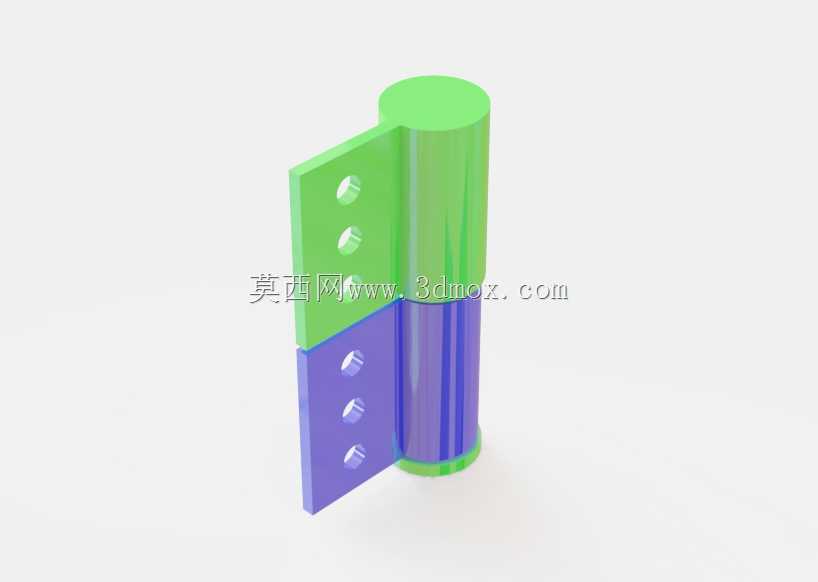

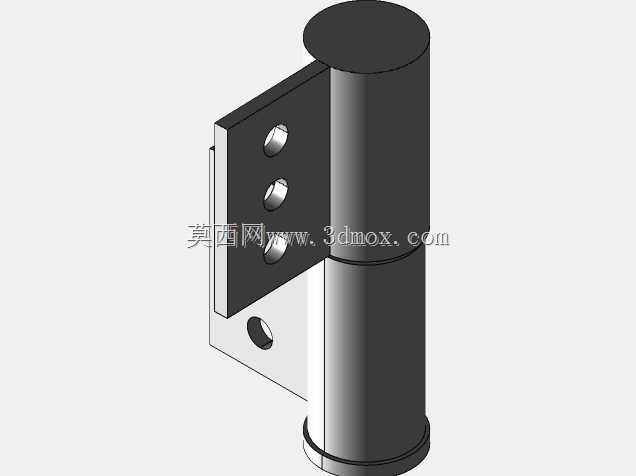

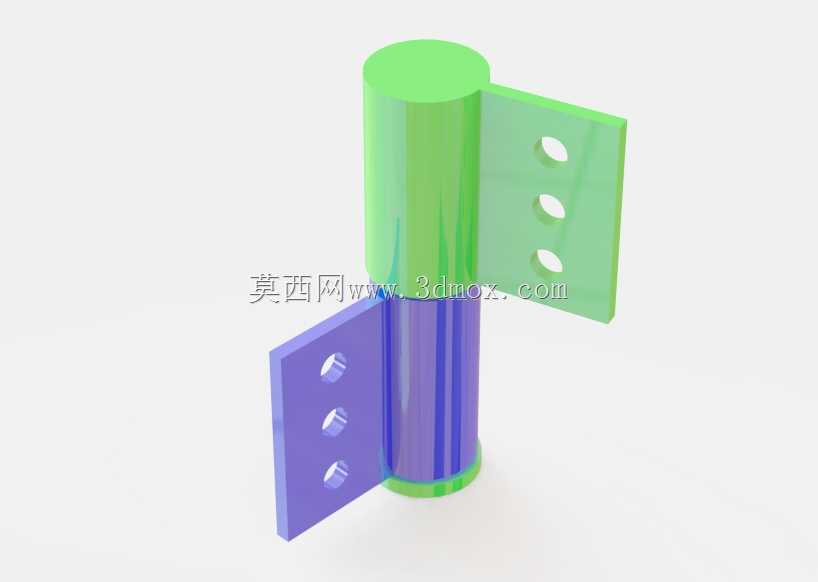

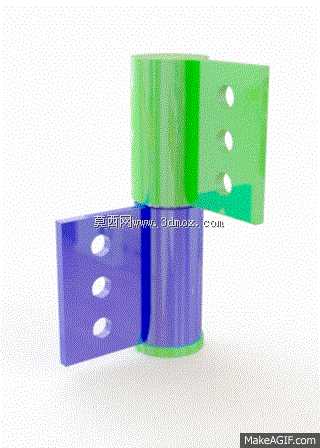

日常设备运维与产品装配环节里，铰链是实现转动开合功能最常用的连接件，小到家居橱柜门、设备检修舱盖，大到工程机械护罩、车辆行李箱盖，都需要这类部件完成转动副的连接，传统冲压或机加工铰链需要分别加工页片、销轴，再完成压装组装，工序分散，小批量定制场景下生产周期长，组装环节还容易出现销轴配合间隙不当，要么转动卡滞要么旷量过大的问题。这款铰链采用一体化增材制造思路完成结构设计，两个活动页片与中间转动轴结构在打印过程中一次成型，不需要后续额外的销轴装配工序，打印完成后即可直接实现转动功能，能大幅缩短小批量定制场景的交付周期。从结构截面来看，转动配合区域采用菱形间隙设计，既保证两个页片始终保持套接状态不会脱开，又预留了合理的转动间隙，配合面的间隙尺寸经过优化，既能阻挡外界灰尘、细小碎屑进入转动摩擦面，降低卡滞风险，延长部件使用寿命，又不会因为间隙过小导致转动阻力过大。两个页片上预留了标准安装孔位，孔位间距符合通用五金配件的安装尺寸规范，安装时可以直接通过螺栓穿过孔位完成与被连接件的固定，不需要额外做打孔适配，安装边界与常规同规格平板铰链保持一致，可以直接替换传统组装式铰链使用，不需要调整原有安装位的尺寸设计。转动轴部分采用等直径圆柱结构，页片与轴的连接位置做了圆弧过渡处理，避免应力集中，提升反复开合过程中的结构强度，长期使用不容易出现弯折断裂的问题。相比传统组装铰链，这种一体打印的结构省去了零件分拣、压装销轴的工序，能减少人工装配的人力投入，同时增材制造的生产方式不需要开模，小批量生产时材料利用率更高，能有效降低单件生产成本。结构设计上保留了传统铰链的开合角度范围与安装固定方式，适配绝大多数需要转动连接的场景，不管是家居柜体的开合连接，还是小型设备舱门的转动支撑，都能满足使用需求，转动阻尼经过结构间隙优化，开合过程顺滑无卡顿，长期使用也不会出现销轴松动脱落的问题。
