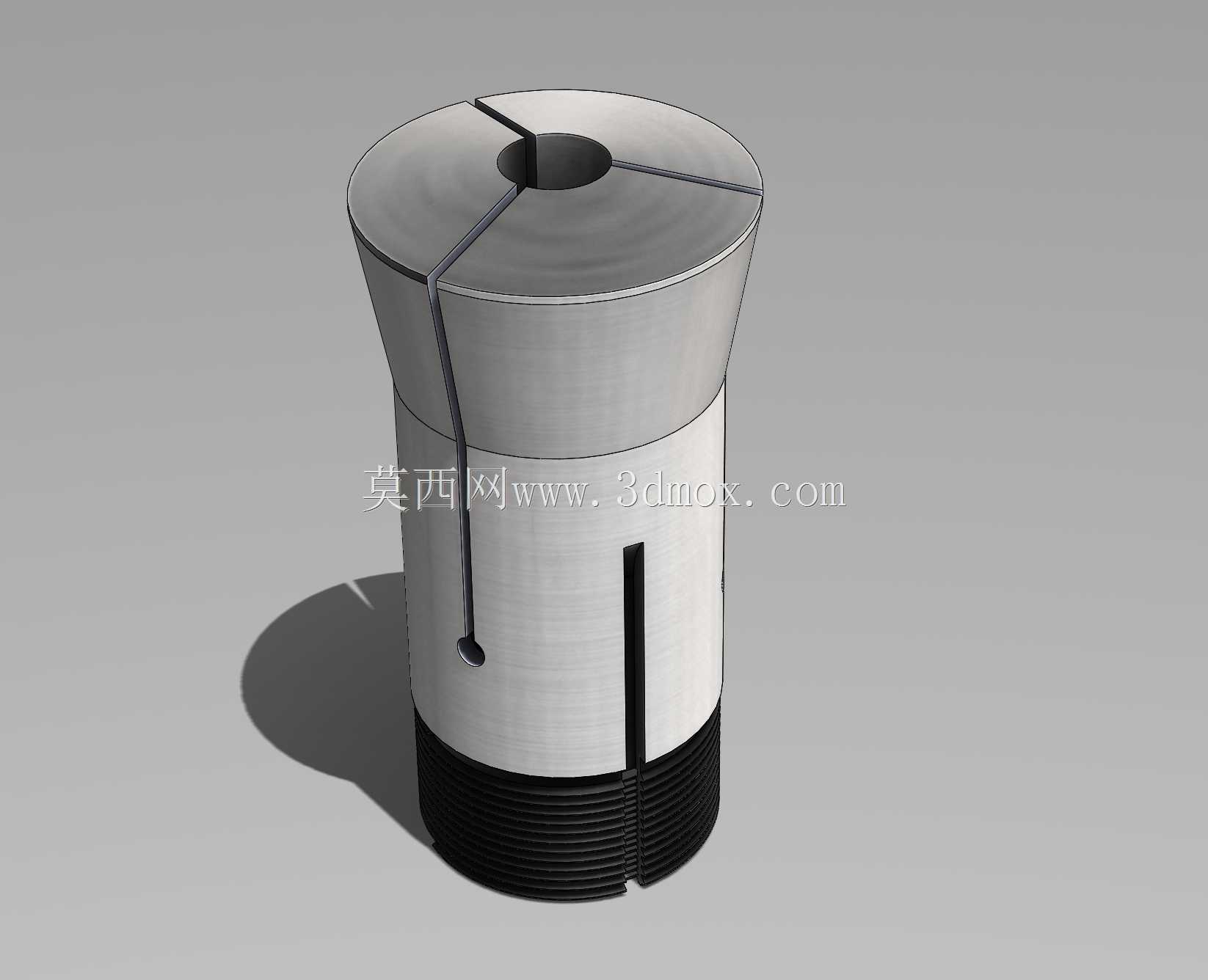

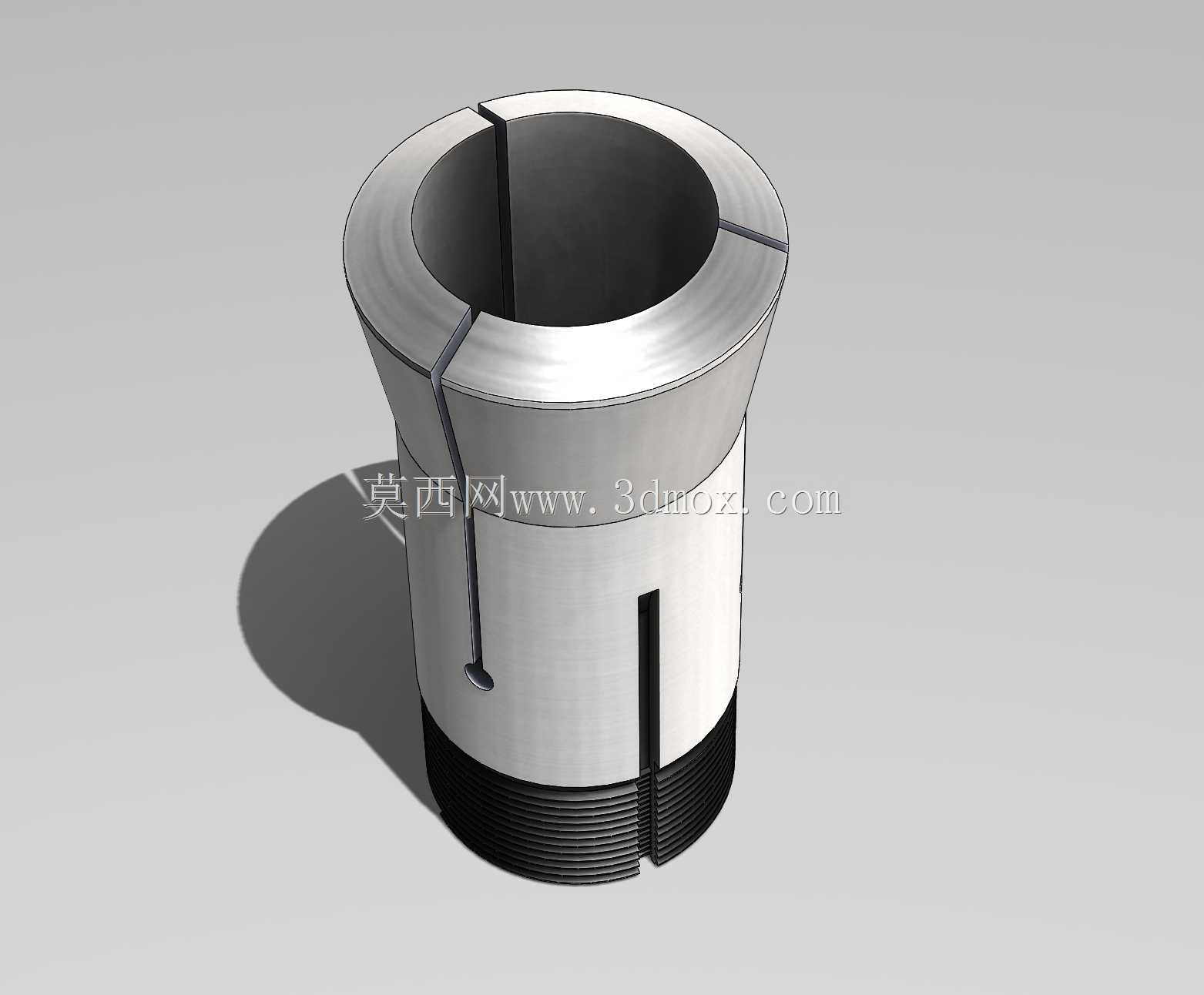

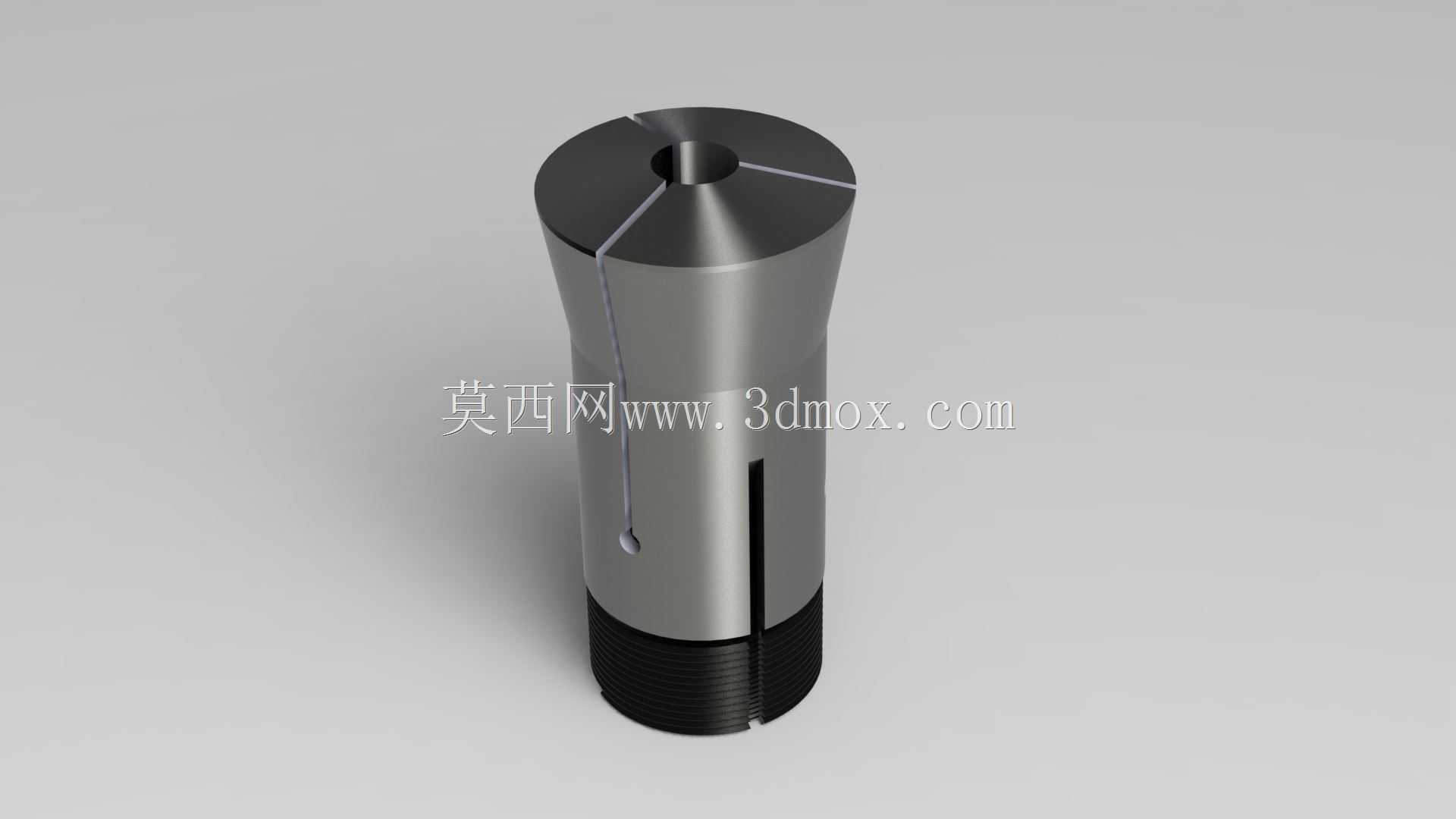

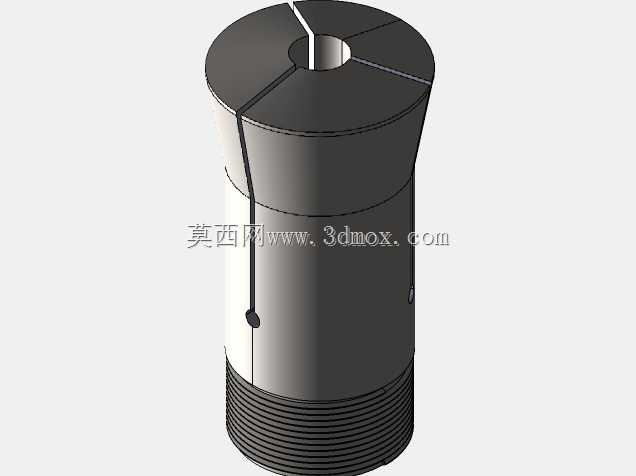

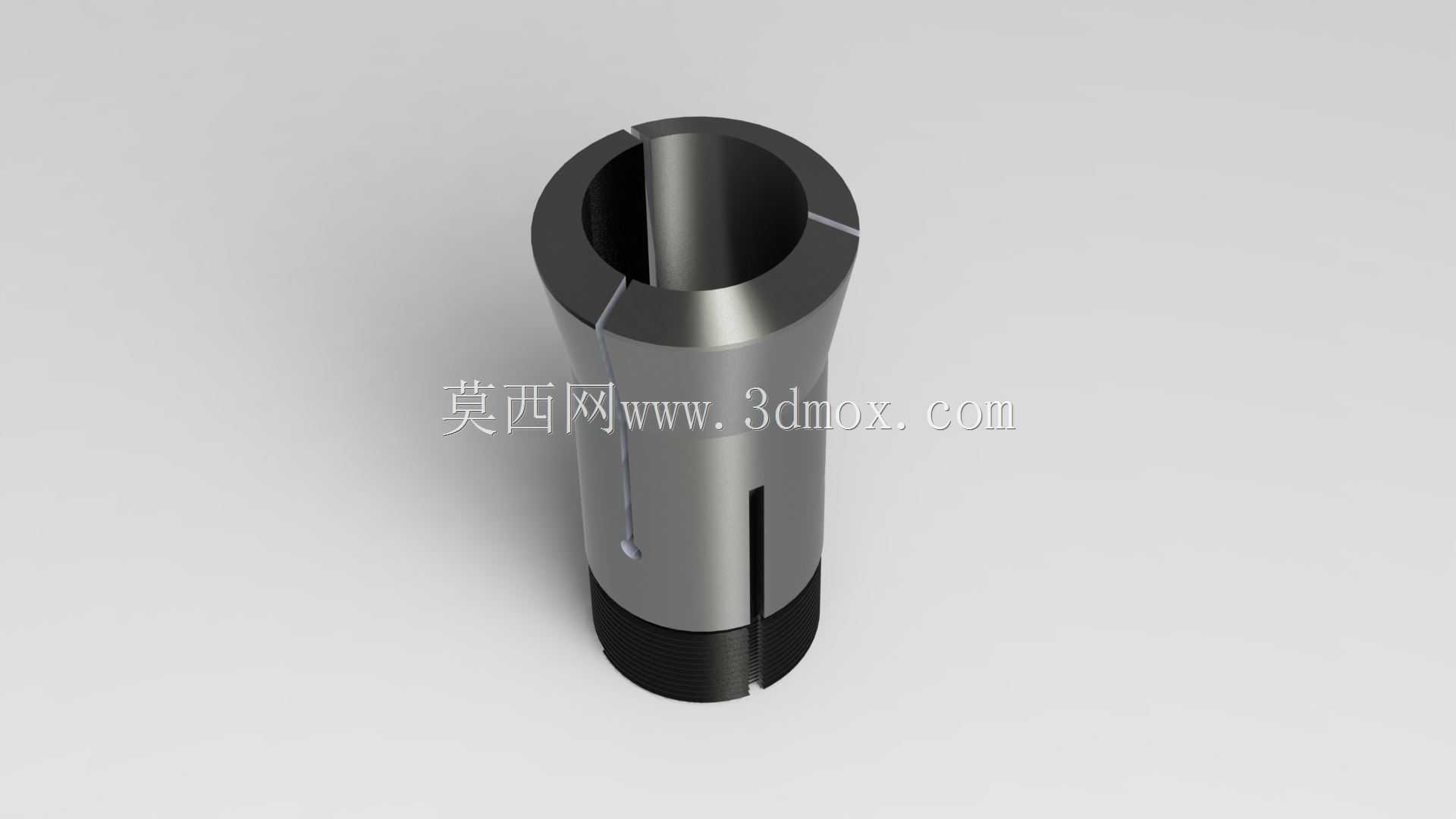

多规格16C圆形弹性夹头结构设计

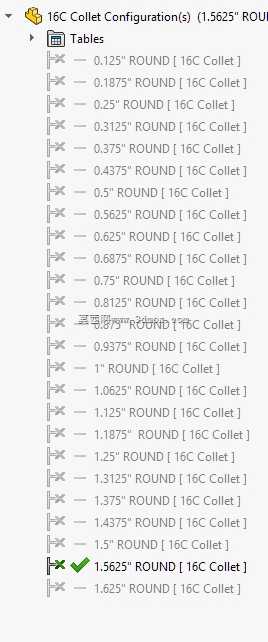

这类圆形弹性夹头是车床、走心机以及回转类工装夹具上的核心夹持部件，日常加工场景里主要承担棒料、轴类工件的定心锁紧工作，相比三爪卡盘，它的夹持同轴度更高、装夹动作更快，在小直径零件的批量车削、二次加工工序里应用极广。这次的设计是在市面常规16C夹头的基础上做的适配优化，整体外形保留了16C系列夹头的经典锥面配合结构，尾部采用标准外螺纹与设备的锁紧机构匹配，安装时可以直接适配对应规格的主轴锥孔，不需要额外做转接改造，安装边界完全兼容现有同型号夹头的装配尺寸，替换原有磨损夹头时不需要调整设备的锁紧行程。夹头的弹性收缩结构采用三等分开槽设计，开槽从头部夹持端一直延伸至靠近尾部螺纹的位置，保证锁紧时夹爪部分可以均匀向内收缩，不会出现偏夹导致的工件同轴度超差问题，头部的内孔根据不同夹持规格做了系列化配置，覆盖从小尺寸到大尺寸的常用棒料直径范围，不同配置的夹头外轮廓尺寸完全一致，切换不同规格工件时只需要更换对应内孔的夹头即可，不需要重新校准设备的夹持原点。设计过程中针对原有夹头使用中容易出现的夹持力不足、尾部螺纹易滑牙的问题做了细节调整，锥面的配合角度严格匹配主轴锥孔的接触角度，保证锁紧时锥面完全贴合，不会出现局部应力集中导致的夹头开裂问题，尾部螺纹的牙型深度做了小幅优化，在不影响螺纹配合强度的前提下减少了锁紧时的摩擦阻力，操作人员扳动锁紧手柄时不需要施加过大的力就能达到足够的夹持力。夹头的外圆面做了高精度的同轴度管控，装配后夹持内孔与主轴回转中心的跳动可以控制在极小范围内，能满足精密零件加工的同轴度要求，开槽的末端设计有应力释放小孔，避免反复收缩扩张时开槽末端出现疲劳裂纹，大幅延长夹头的使用寿命。实际生产场景里，这类夹头除了用于车床的工件夹持，还可以安装在回转工作台、分度头上面作为工装夹具使用，用来固定需要做铣削、钻孔加工的轴类零件，夹持时不会损伤工件表面，锁紧后不会出现工件打滑移位的问题，适合小尺寸精密零件的多工序加工场景。
