注塑模具用可折叠内螺纹成型芯结构

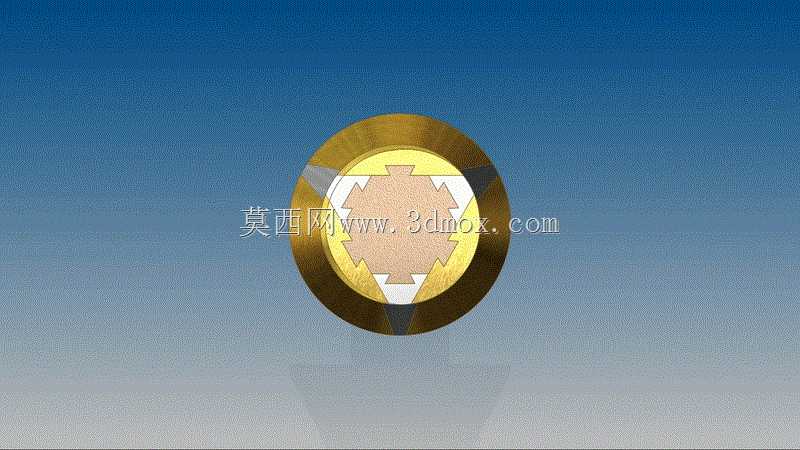

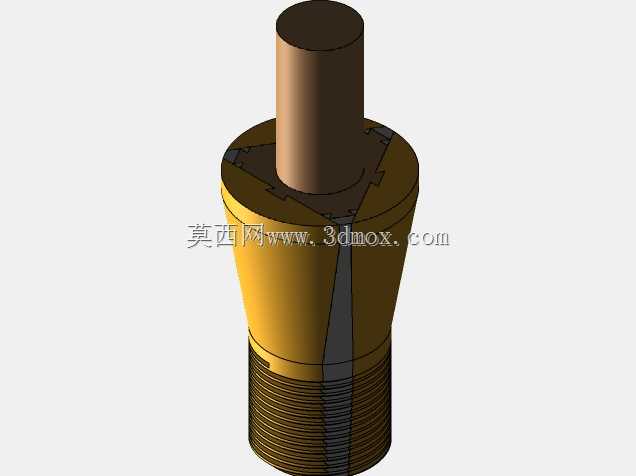

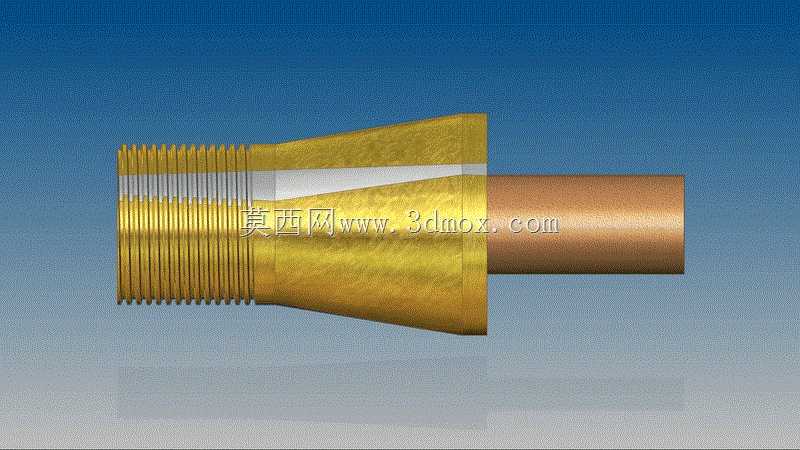

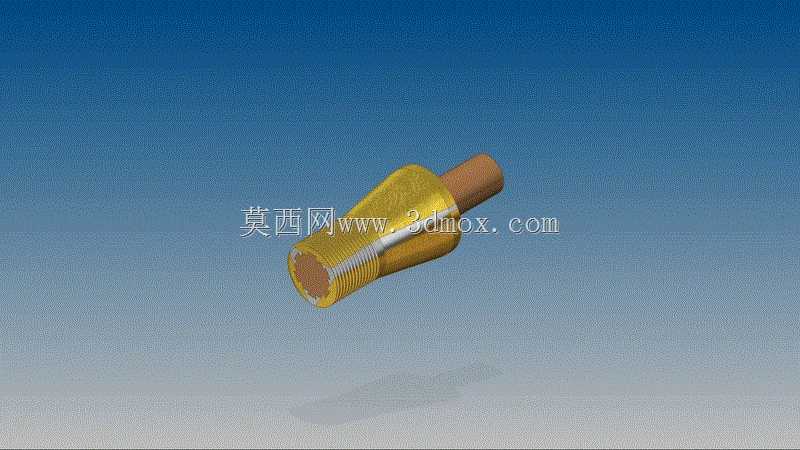

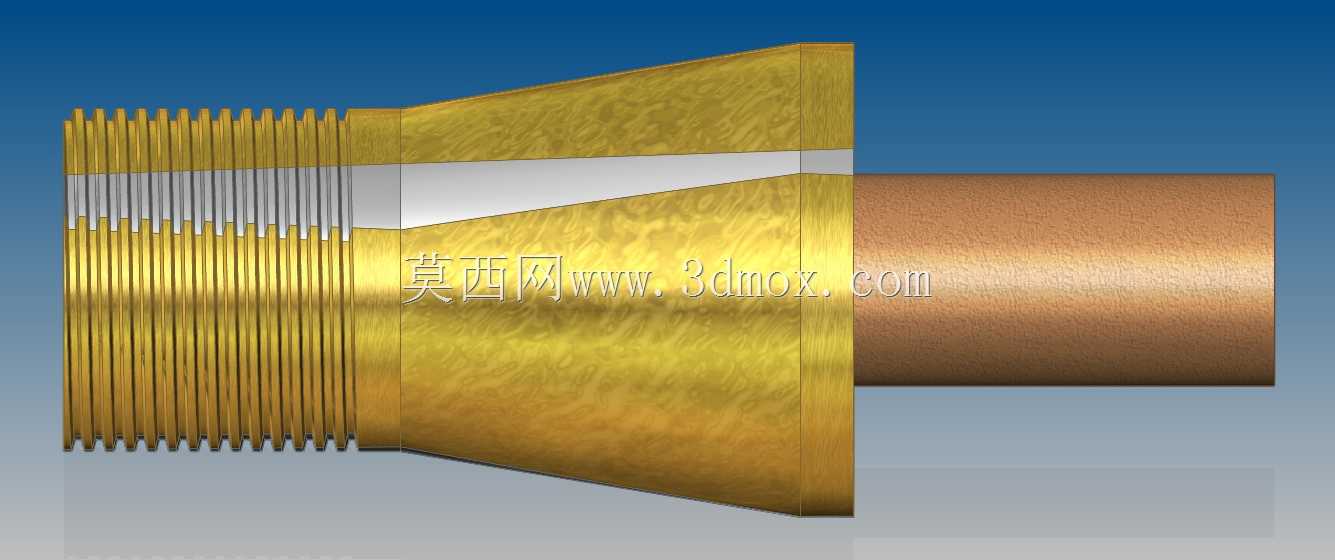

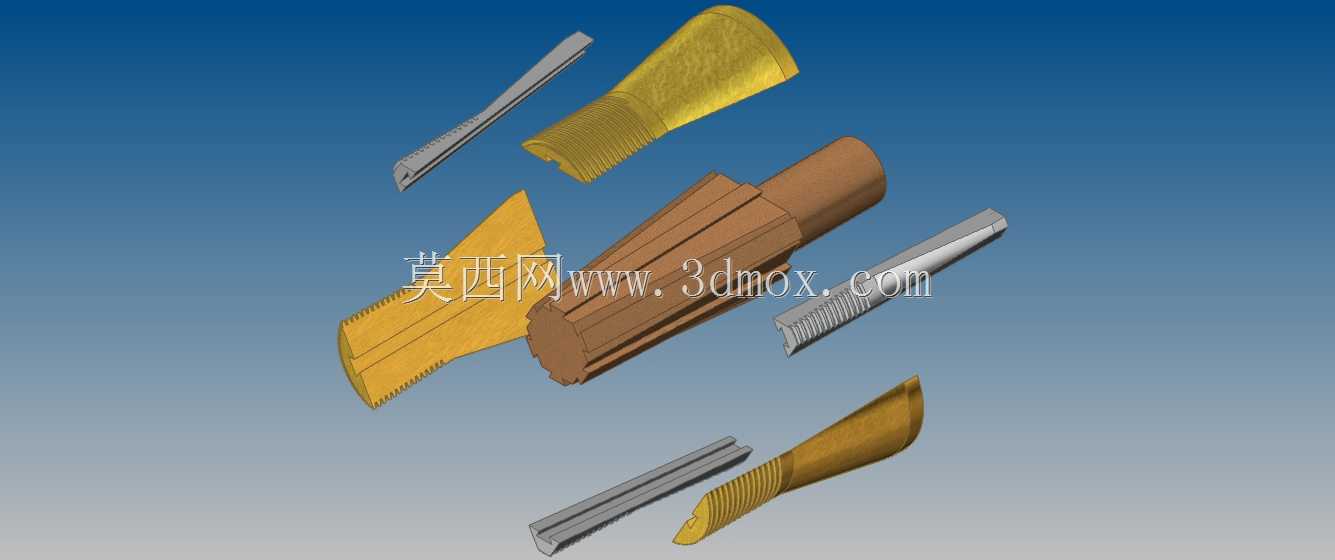

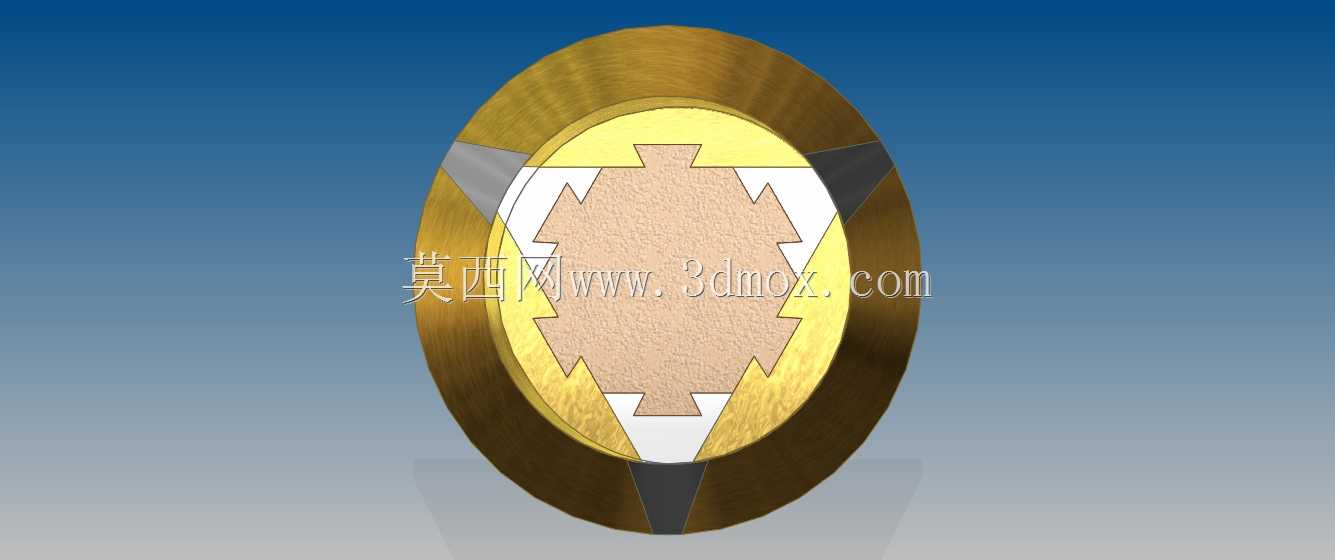

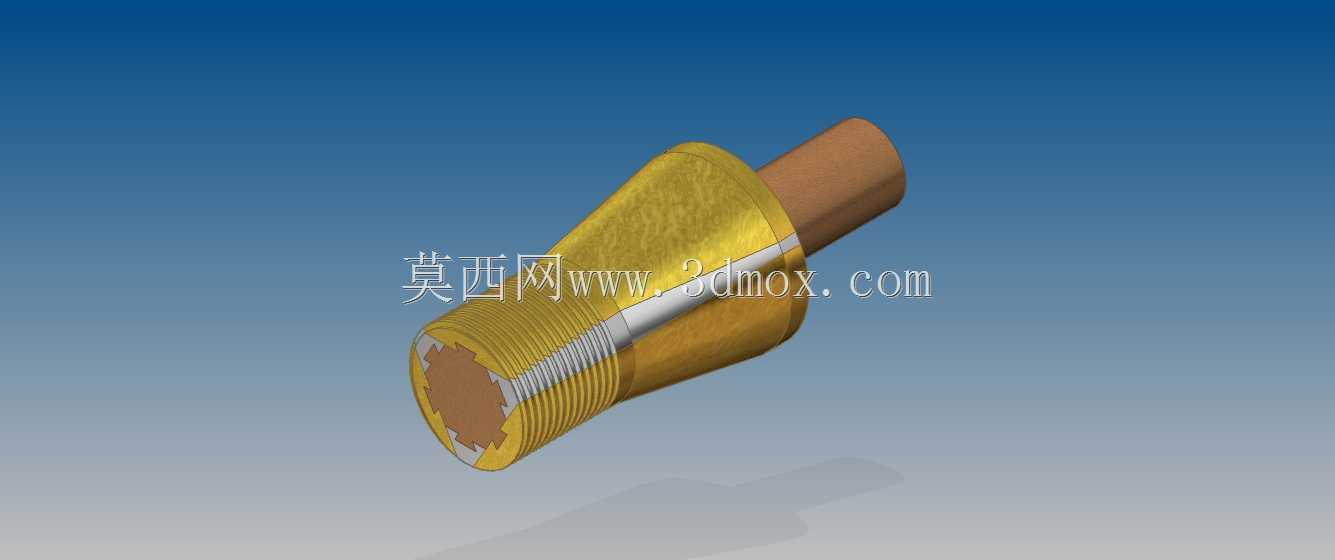

在注塑模具的内螺纹塑件成型环节，传统的脱螺纹方式要么依赖复杂的旋转抽芯机构，要么需要人工取件后二次加工，生产节拍很难适配高速注塑的产线需求，可折叠芯正是针对这一工程痛点设计的成型构件。这类构件的核心功能是在注塑充模阶段作为内螺纹的成型型腔，待塑件冷却定型后，通过内部的折叠机构让成型螺纹的瓣块向内收缩，脱离与塑件内螺纹的啮合，无需旋转动作即可完成抽芯，大幅简化模具的抽芯结构，缩短单模成型周期。从结构设计逻辑来看，该可折叠芯采用多瓣式分体螺纹成型结构，瓣块之间通过精密的斜面配合与导向槽连接，芯体内部设置有驱动滑杆，滑杆轴向移动时会带动各瓣块沿径向同步收拢或张开，张开状态下各瓣块拼接成完整的外螺纹轮廓，尺寸精度需满足螺纹中径、螺距的公差要求，确保成型出的内螺纹通止规检测合格；收拢状态下瓣块的最大外轮廓需小于螺纹小径，保证抽芯过程中不会刮伤已经成型的螺纹牙型。安装边界上，该芯体的尾部设置有标准的安装轴段与定位台阶，可直接适配模具上的标准安装孔位，尾部的驱动端可与模具的开模动作联动，无需额外配置独立的驱动油缸或电机，依靠注塑机的开模行程即可完成折叠动作，能适配绝大多数卧式注塑机的模具安装尺寸。在实际应用场景中，这类可折叠芯多用于带内螺纹的瓶盖、管件接头、紧固件护套等塑件的批量生产，相比旋转脱螺纹结构，它的模具整体厚度更薄，不需要预留齿轮传动的安装空间，对于小型精密注塑件的模具设计来说，能有效降低模架的尺寸规格，减少模具制造成本。设计过程中需要重点关注瓣块的铰接处强度，因为注塑过程中成型区域会承受较大的注射压力，瓣块的配合面需要做贴合精度处理，避免充模时出现飞边，同时瓣块的收拢行程需要精确计算，既要保证完全脱离螺纹牙型，又不能让收拢后的结构出现卡滞，内部的复位弹簧需要选用耐高温的模具弹簧，适应模具长期工作的温度环境，避免长期高温下出现弹力衰减导致瓣块复位不到位，影响螺纹成型精度。
