台式多功能刀片式曲线切割台锯结构

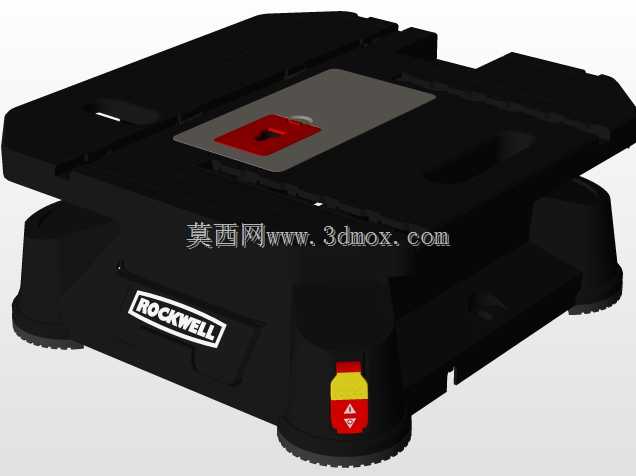

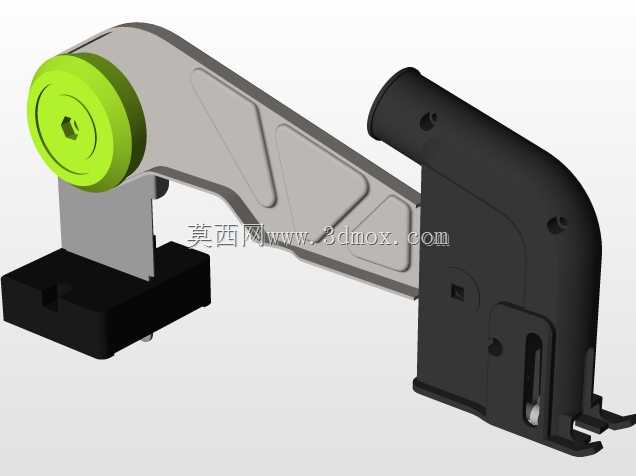

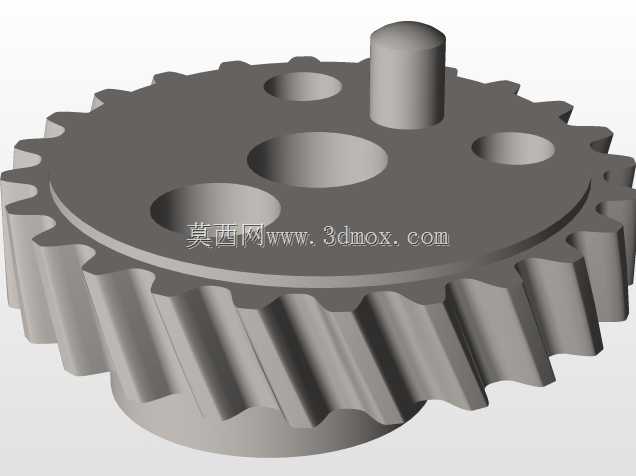

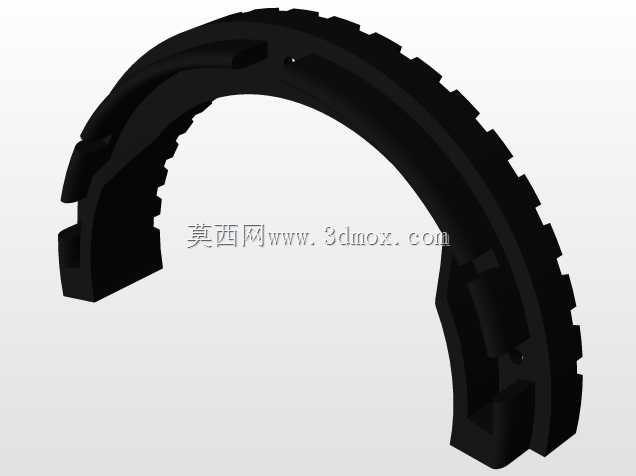

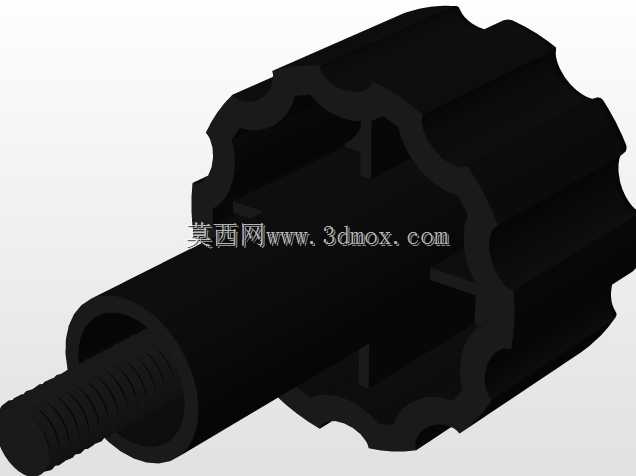

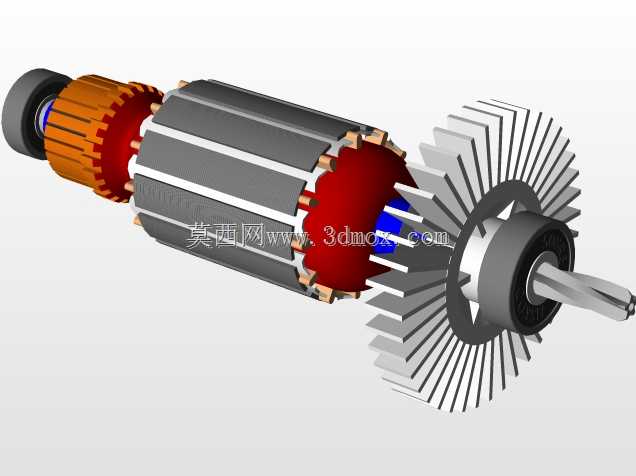

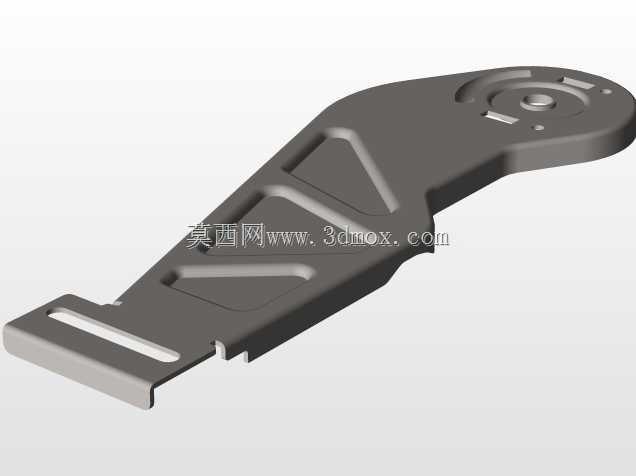

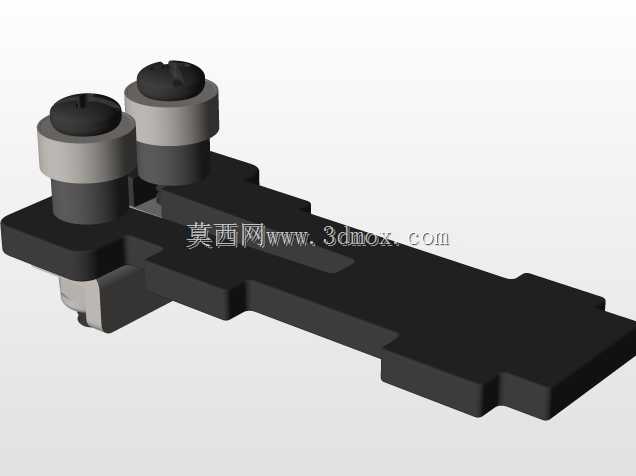

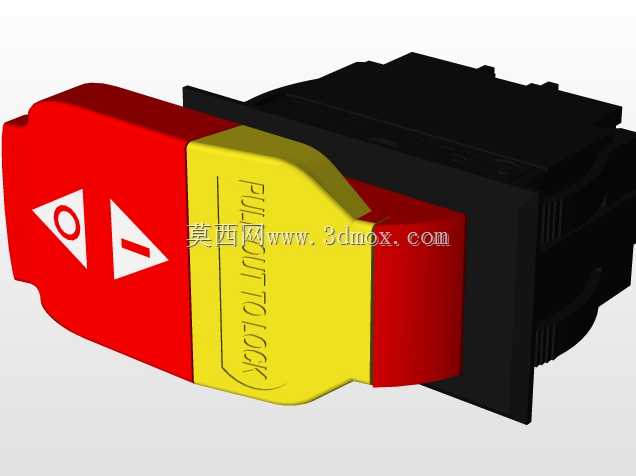

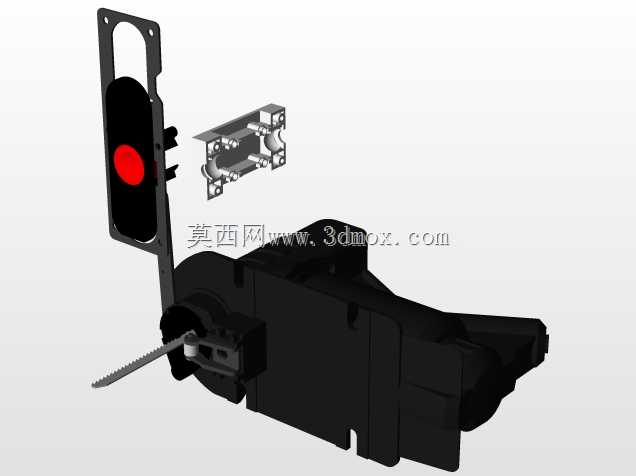

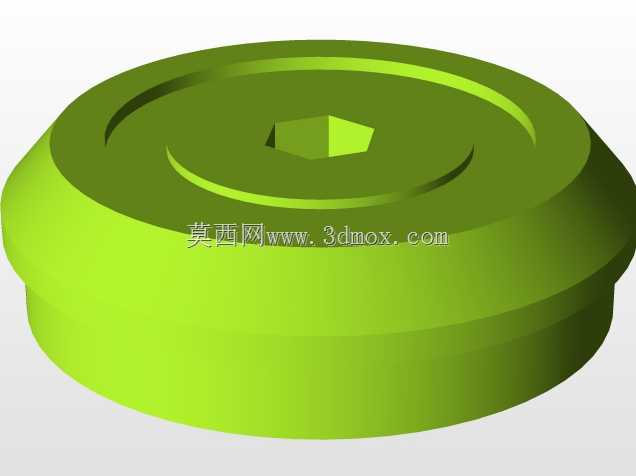

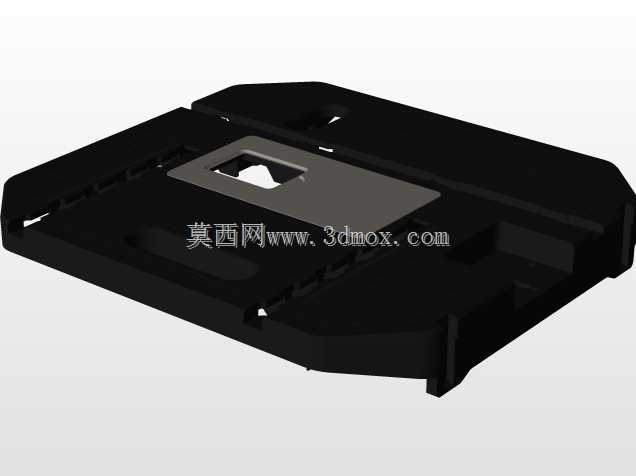

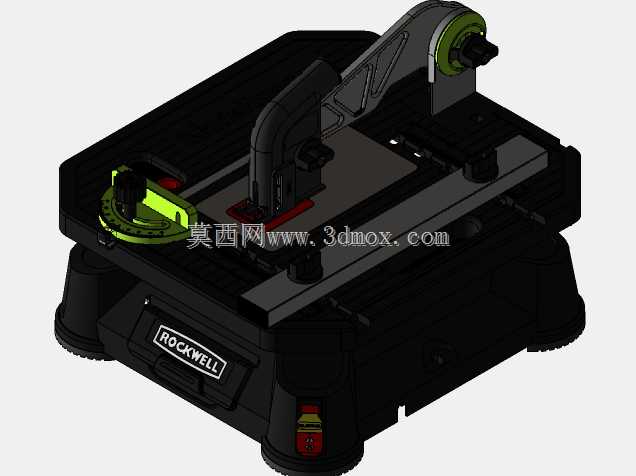

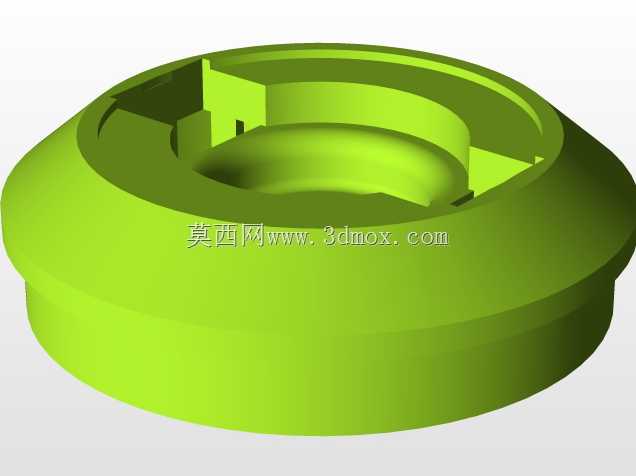

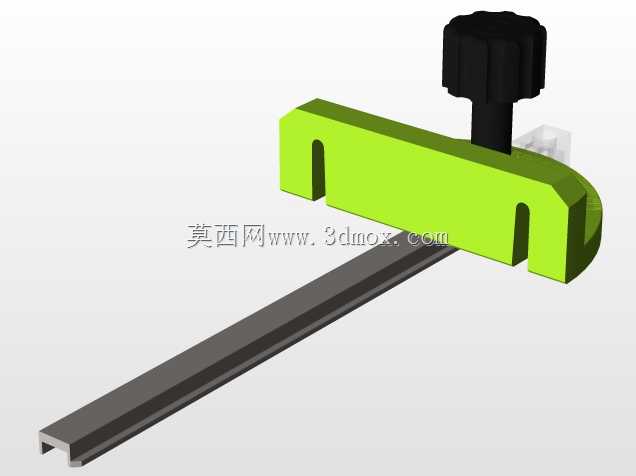

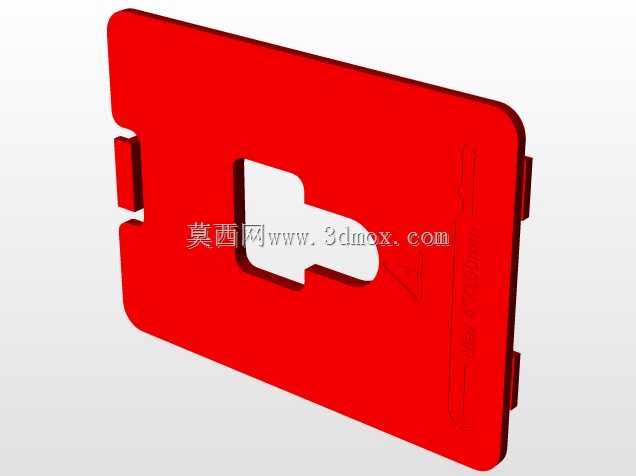

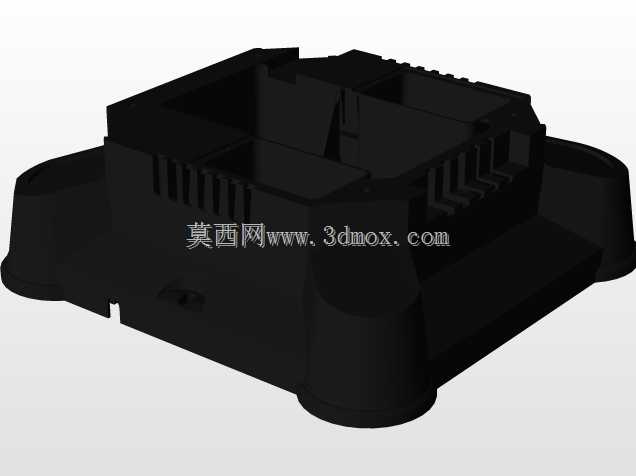

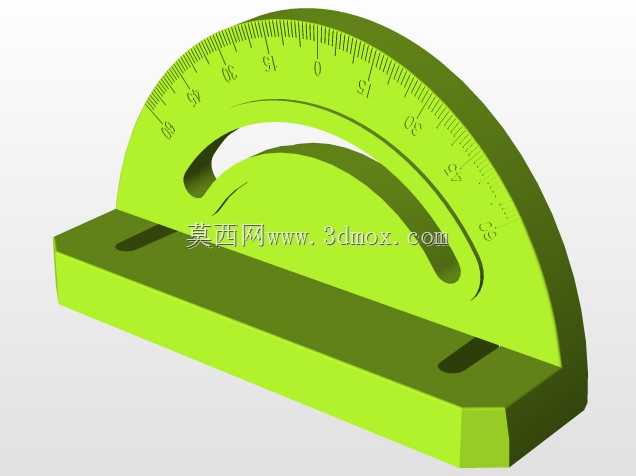

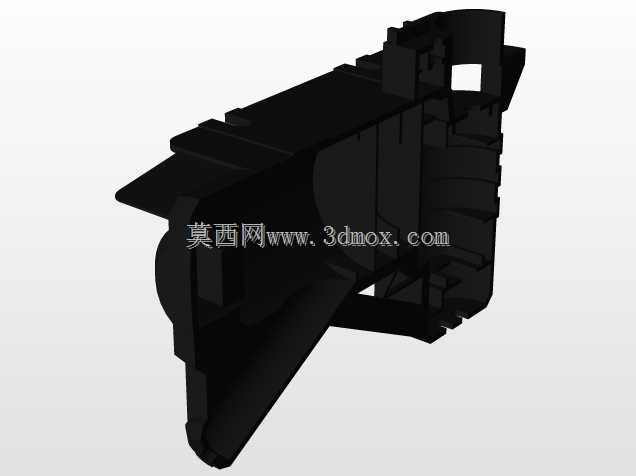

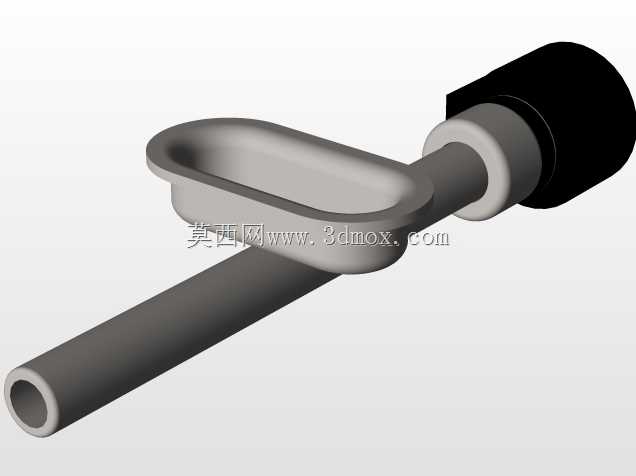

这款台式切割设备主要面向小型加工场景、家装现场作业、手工模型制作以及小批量非金属工件裁切需求，可完成直线开料、曲线仿形切割、小角度斜切等多种加工作业，相比手持曲线锯具备更高的加工稳定性，能有效降低手持操作带来的切面倾斜、走刀偏移问题，作业时工件依托台面支撑进给，操作人员仅需推送工件对准锯条即可完成加工，大幅降低长时间手持作业的劳动强度。设备整体采用台式基座布局，底部设置四个可调式减震脚垫，可适配不平整的作业台面，调整脚垫高度即可保证工作台面处于水平状态，避免加工过程中设备晃动影响切割精度。基座内部集成锯条驱动机构与传动组件，上部工作台面开设对应锯条走刀的狭长缝隙，台面设置可调节靠尺与角度挡块，靠尺可沿台面滑槽平移锁定，适配不同宽度的直切工件定位，角度挡块可在0-45度范围内调整锁定，满足斜切加工的定位需求。设备的锯条防护组件采用分体式设计，下部防护结构固定在工作台面下方，包裹锯条非工作段，避免操作人员误触运行中的锯条，上部防护臂采用悬臂式结构从设备后侧延伸至锯条工作段上方，防护臂可根据待切割工件的厚度上下调整位置，始终保持防护结构与工件上表面的安全间隙，既不影响工件进给，又能最大程度遮挡外露的锯条工作段，降低操作风险。上部防护臂集成锯条导向组件，包含导向轴承与压块，可在锯条高速往复运动时限制其侧向摆动量，保证切割切面的平直度，减少锯条断裂的风险。设备的操作控件集中布置在基座前侧下方位置，包含电源开关、调速旋钮与急停按钮，操作人员站在设备正前方作业时无需侧身即可完成启停与参数调整，符合人体工程学操作逻辑。设计过程中针对防护组件的装配公差做了适配优化，所有防护件的安装孔位均预留微调余量，可抵消部分零件加工带来的尺寸误差，保证防护结构安装后不会与运动的锯条产生干涉。设备的工作台面边界尺寸适配常规小工件加工需求，整体占地面积较小，可放置在普通工作台面上使用，无需额外做地基固定，安装时仅需保证脚垫调平、电源接入符合安全规范即可投入使用，日常维护仅需定期检查锯条张紧度、清理台面缝隙内的加工碎屑、给传动轴承加注润滑脂即可，维护门槛较低，适合非专业设备维护人员操作。
