斯柯达品牌车床用回转顶尖结构模型

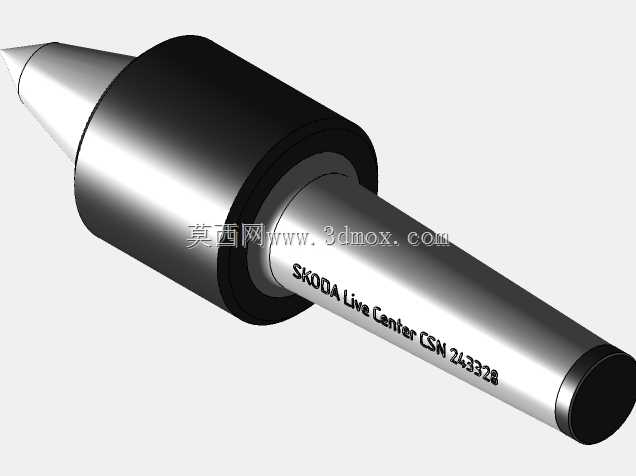

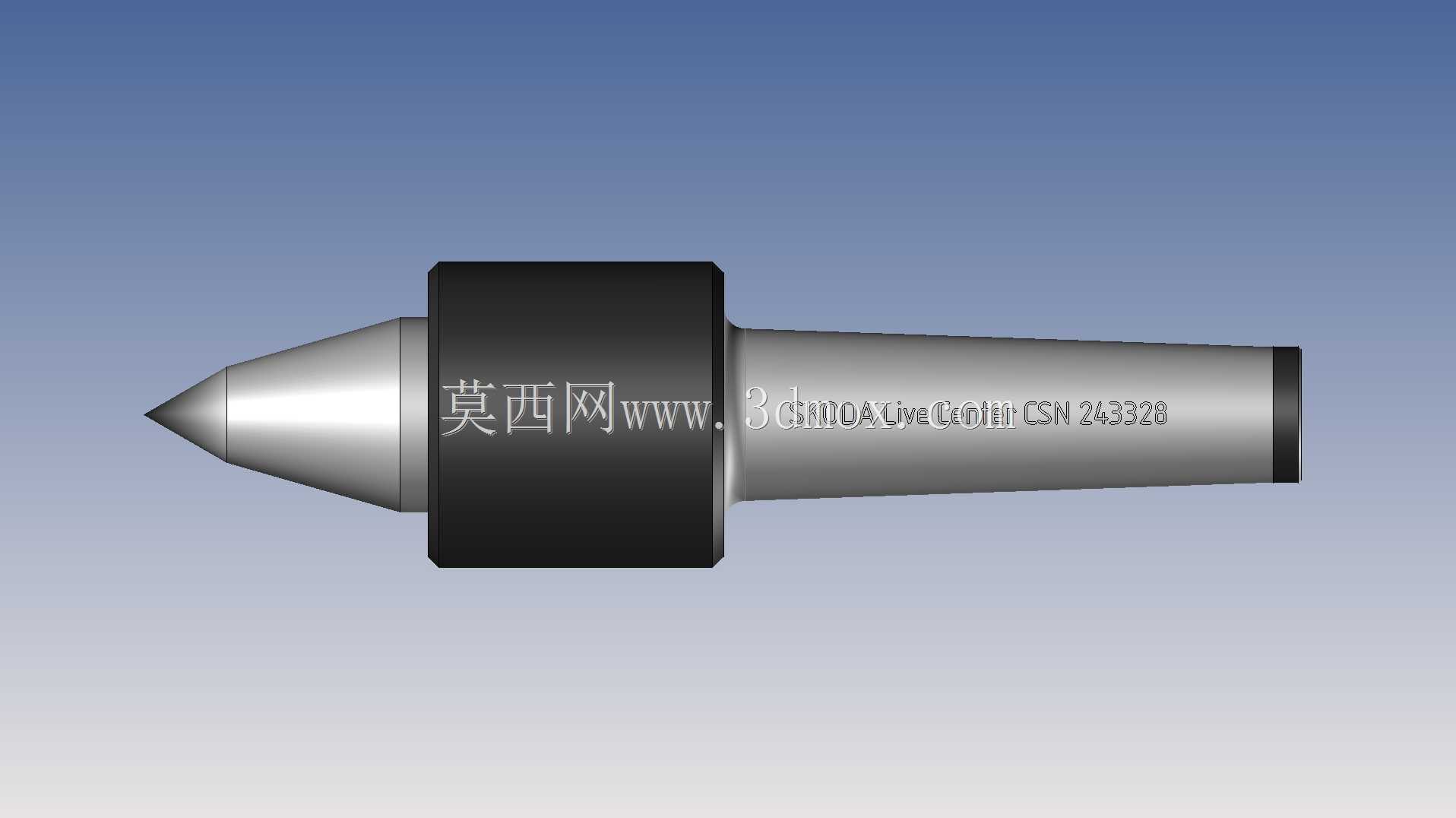

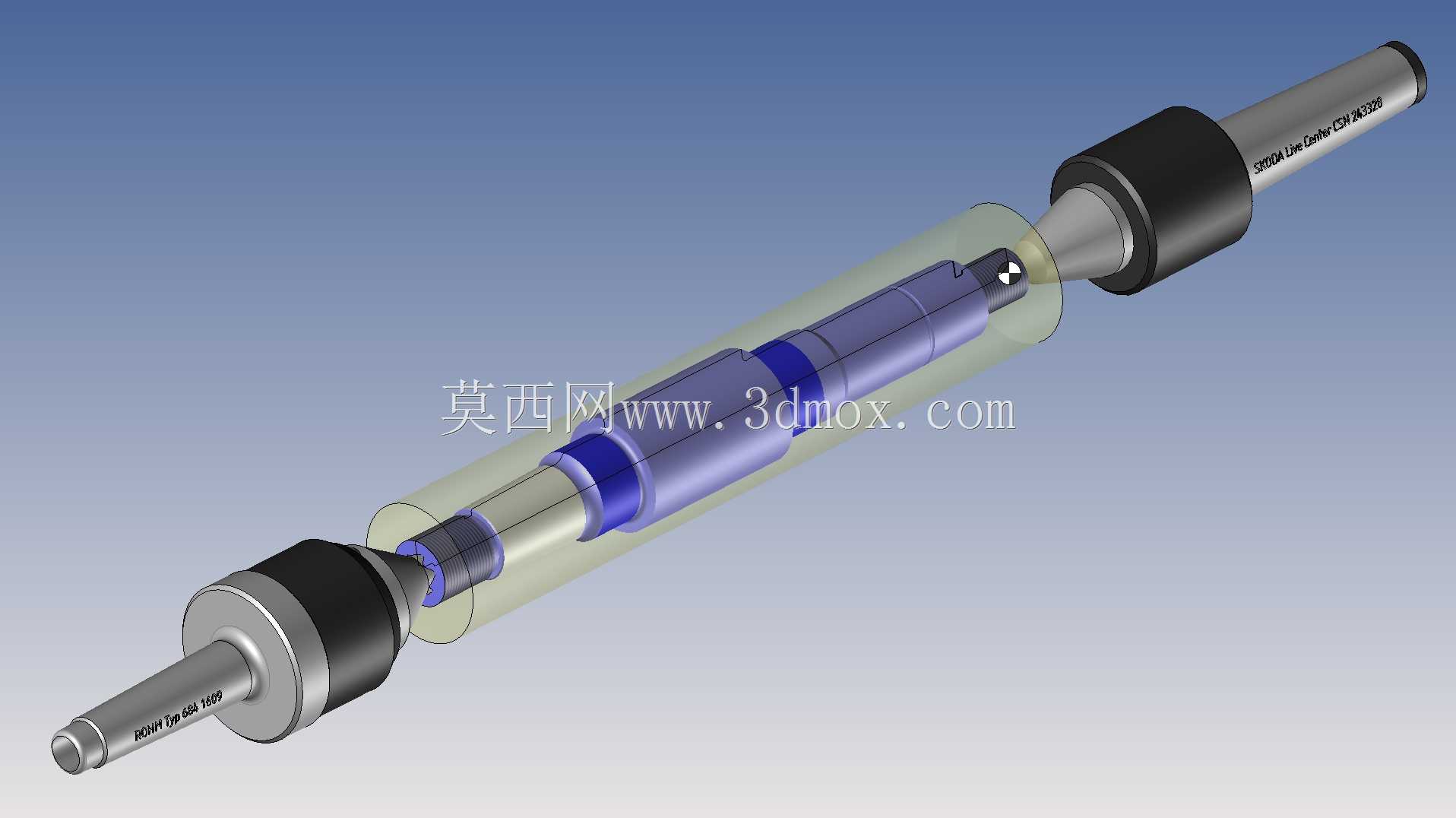

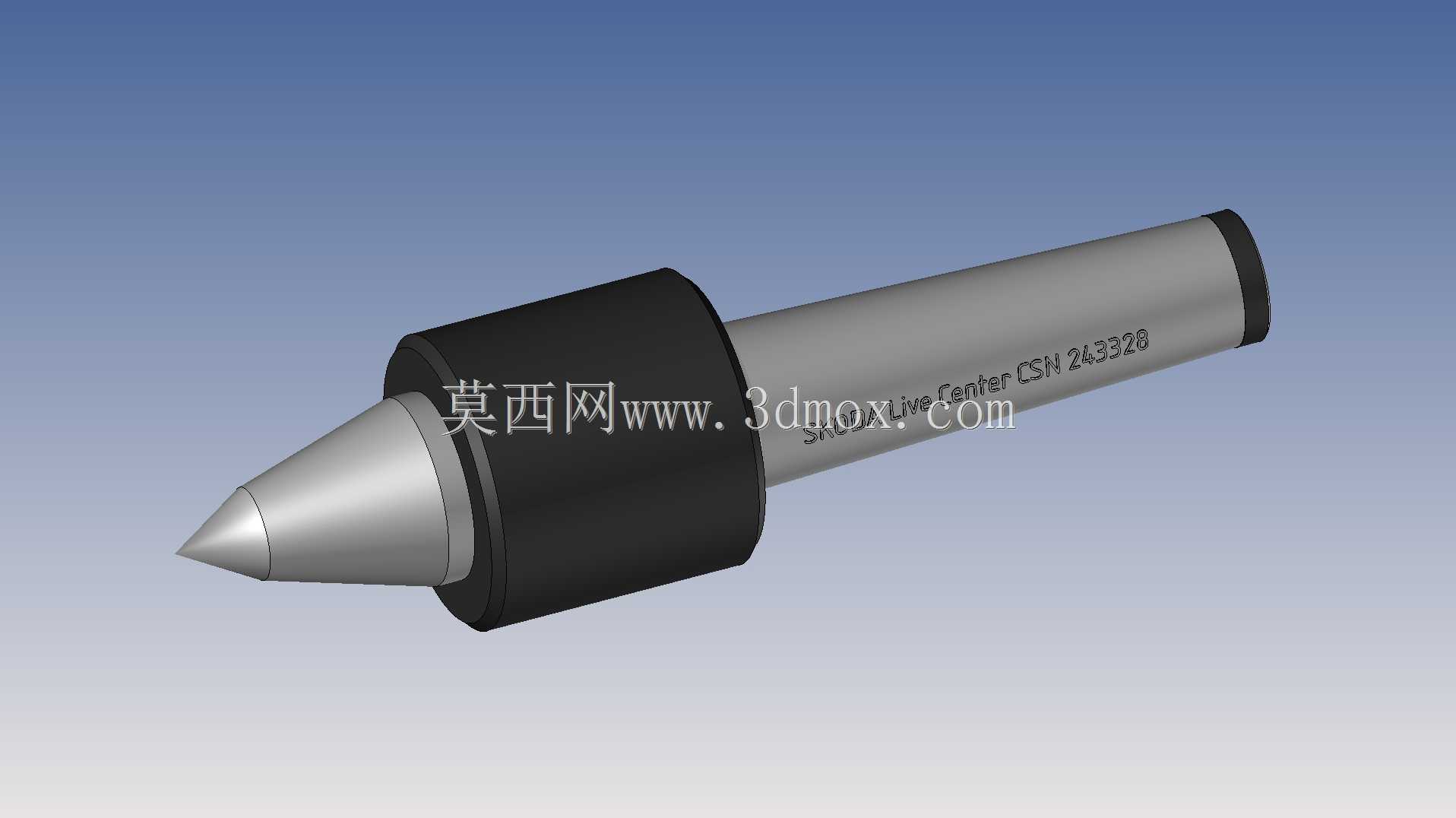

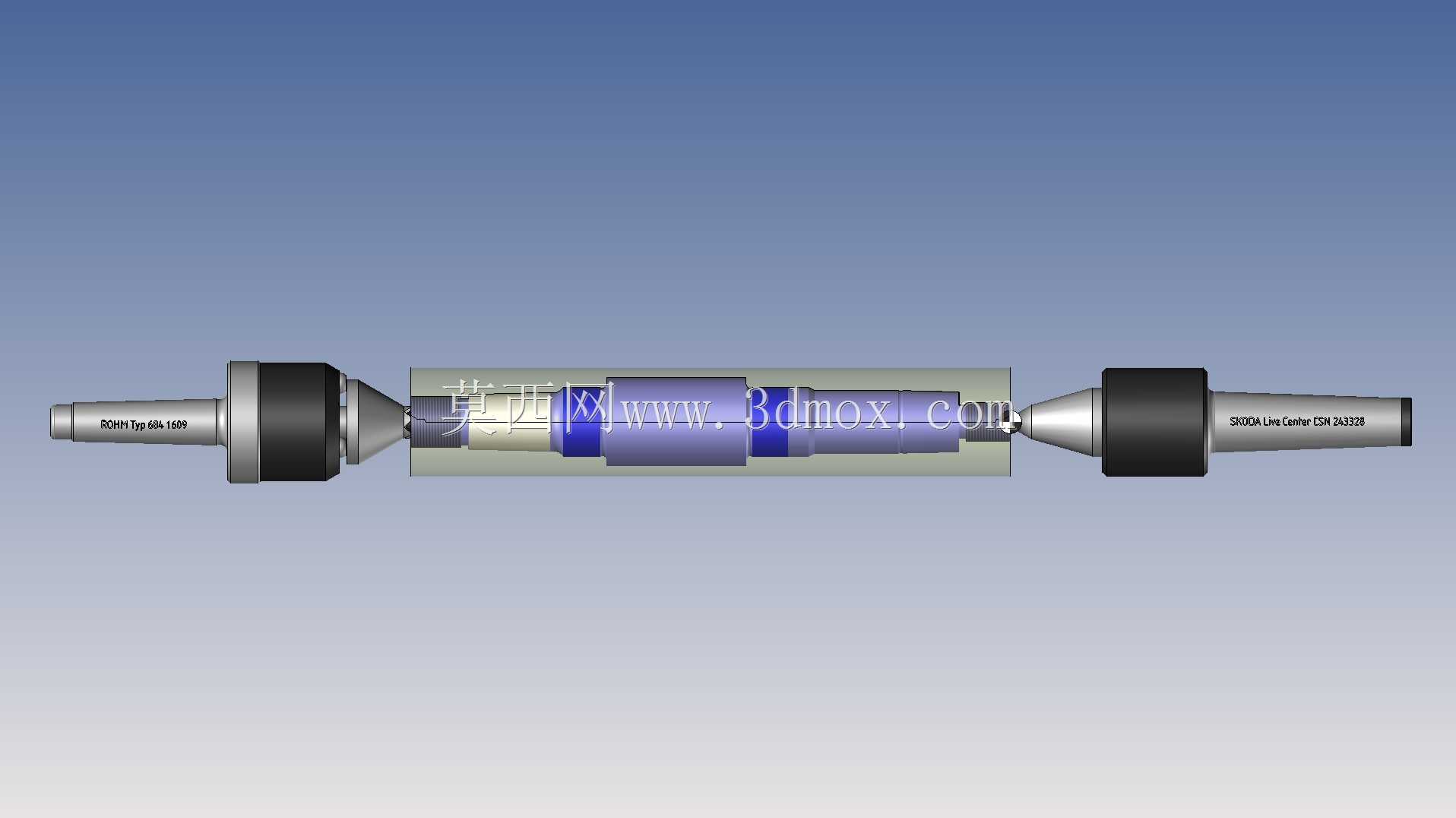

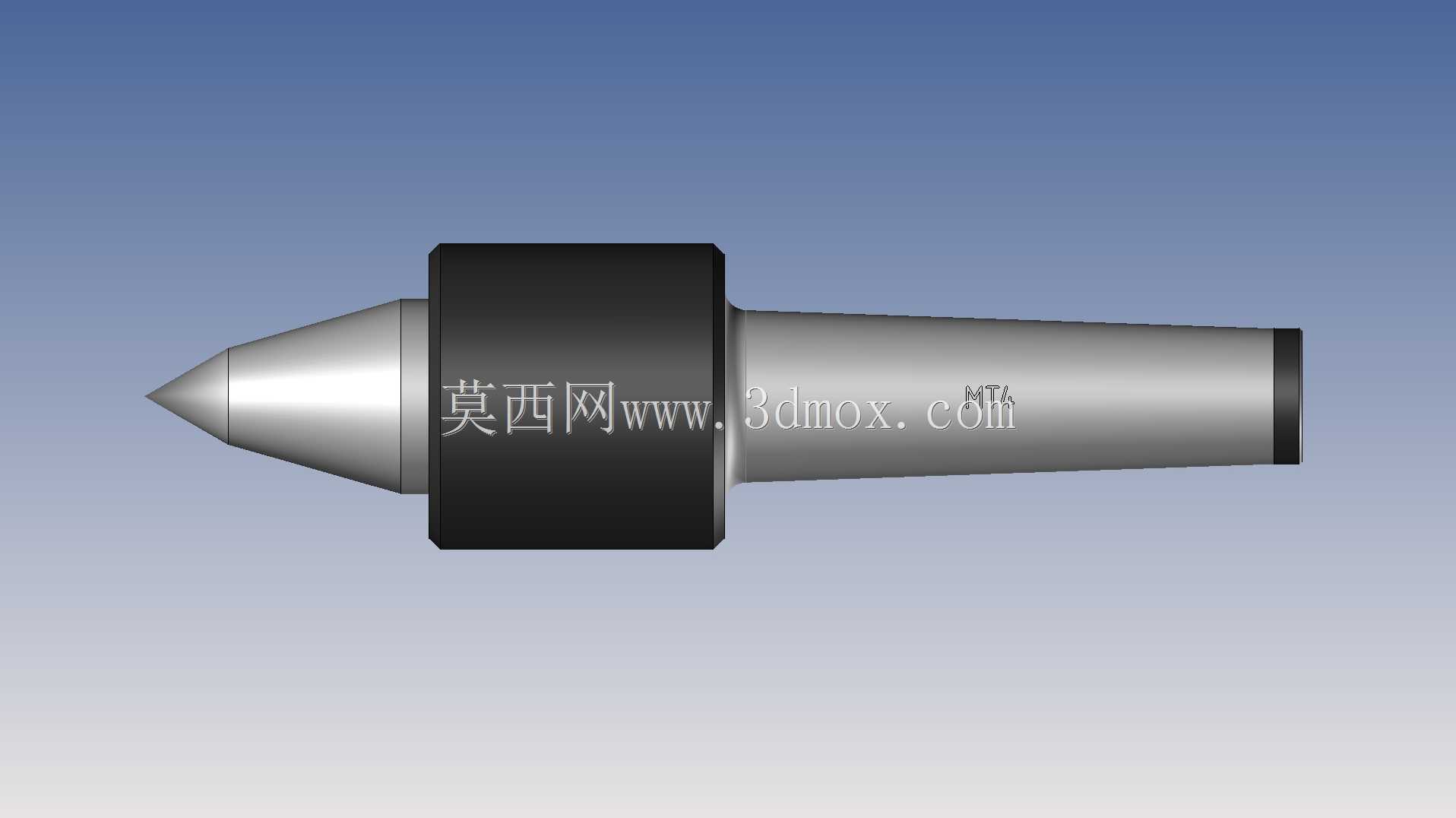

这款顶尖是车床加工场景中常用的工装附件，主要用于轴类、套类零件装夹时的尾座端支撑，在普通卧式车床、数控车床的外圆车削、端面车削、螺纹加工工序中，能够抵消工件切削过程中产生的径向切削力，避免长轴类工件因悬臂过长出现振刀、弯曲变形的问题，有效提升加工过程的刚性与加工精度。从结构设计来看，该顶尖采用莫氏锥柄作为安装接口，锥柄部分的锥度符合通用机床尾座套筒的标准锥度规格，安装时只需将锥柄擦拭干净后推入尾座套筒，依靠锥面配合的摩擦力即可实现可靠定位与扭矩传递，无需额外紧固件，装拆便捷，能够适配多数常规型号车床的尾座安装尺寸。顶尖头部采用硬质合金尖端设计，尖端锥角为标准60度，能够与工件端面的中心孔完美贴合，接触应力分布均匀，长期使用不易出现磨损、崩尖问题；中间的黑色部分为回转主体外壳，内部集成了高精度轴承组，可实现顶尖头部随工件同步回转，相比固定顶尖能够大幅降低顶尖与工件中心孔之间的摩擦发热，避免高速切削工况下工件中心孔被烧蚀、顶尖过早磨损的问题。外壳与锥柄部分采用台阶式过渡结构，能够对轴承组形成可靠的轴向定位，同时预留了足够的密封空间，可防止切削液、金属切屑进入轴承内部，延长内部构件的使用寿命。在实际选型使用时，需要注意该顶尖的最大允许工件重量、最高回转转速参数与加工工况匹配，针对大重量工件的重载切削场景，可选择承载能力更高的同规格重载型顶尖，针对高速精加工场景则需选择动平衡精度更高的型号。建模过程中严格遵循实际加工尺寸，锥柄部分的锥度、尖端的角度、各段轴径的配合公差都按照实物测绘参数还原，外壳表面的防滑滚花、锥柄表面的零件号标识细节都做了还原，可用于机床教学演示、工装选型参考、虚拟装配仿真等场景，也可作为机床附件类产品设计的参考原型，帮助设计人员快速掌握回转顶尖的结构组成、装配关系与尺寸边界，减少重复建模的工作量。
