1.375规格机床主轴结构三维设计

这款主轴结构主要适配常规立式铣床、小型加工中心的端面铣削、浅孔钻削加工场景，在小型零部件批量加工工位、工装夹具配套加工单元中，承担刀具装夹、回转扭矩传递的核心作用，是机床切削端直接决定加工精度的关键部件。从实际使用场景来看，这类小规格主轴常配套在台式铣削设备、专用倒角专机上，针对小型铝件、钢件的平面加工、键槽铣削工序设计，日常加工中需要承受断续切削带来的径向冲击，同时要保证高速回转下的端面跳动控制在合理公差范围内。

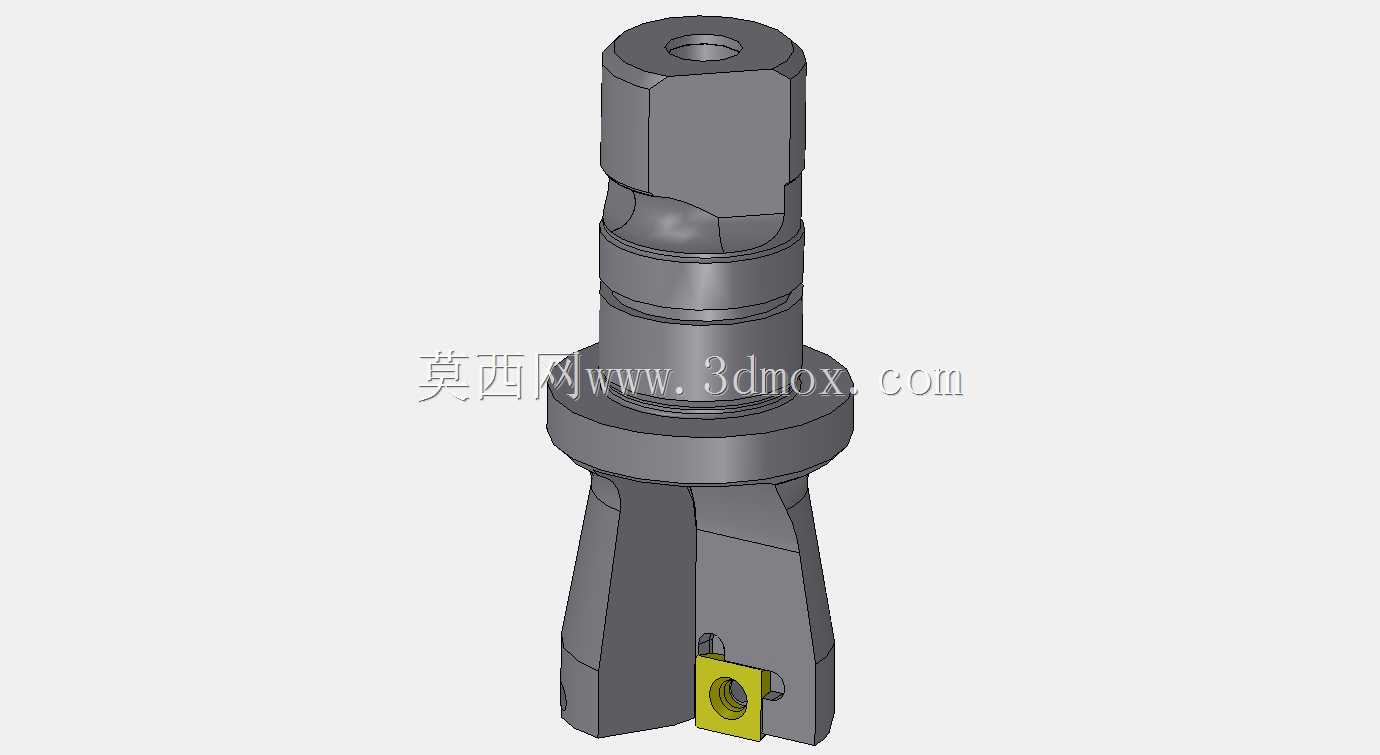

设计过程中优先考虑了装夹的可靠性，主轴上部的六角锁紧结构，是为了配合锁紧螺母实现刀柄的轴向压紧，避免切削过程中刀具出现窜动；中部的阶梯轴段分别对应轴承安装位、密封件安装位，轴肩的高度差严格匹配常用角接触轴承的内圈定位尺寸，安装时可以直接靠轴肩实现轴承的轴向定位，不需要额外加装定位套，减少装配累积误差。下部的锥面结构是刀具安装的定位基准，锥度匹配常用的弹簧夹头装夹规格，侧面的锁紧螺钉孔用来固定刀具的传动扁位，传递切削扭矩时不会出现打滑问题，端部的黄色标识块是刀具安装到位的指示标记，装配时可以直观判断刀柄是否插装到位，避免装夹不到位引发的加工事故。

从安装边界来看，主轴的最大外径位于中部的法兰凸台位置，这个凸台是主轴箱体的安装定位面，凸台端面的平面度要求较高，装配时靠这个面贴合箱体端面实现轴向定位，凸台上的预留孔位用来穿装固定螺栓，将主轴整体锁紧在主轴箱输出端。上部的轴径尺寸匹配标准轴承的内孔规格，不需要定制非标准轴承，后期维护更换配件的成本更低；下部的刀具安装段外径控制在合理范围内，加工过程中不会和工件、夹具发生干涉，针对小型零件的近距离加工场景，伸出长度刚好满足常规加工深度需求，不会因为悬伸过长导致刚性不足。

结构设计上没有采用复杂的内置冷却通道，适合干切削或者外部冷却的加工场景，整体结构简单可靠，日常维护只需要定期更换轴承润滑脂即可，不需要复杂的拆解保养。主轴的各段轴颈过渡位置都设计了退刀槽和圆角过渡，避免热处理和切削加工过程中出现应力集中，长期承受交变切削载荷时不容易出现轴颈断裂的问题。表面粗糙度的设计要求也结合了实际使用需求，轴承安装位的粗糙度要求更高，保证和轴承内圈的配合紧密性，非配合面的粗糙度要求适当降低，减少不必要的加工成本。
