120-160行程球头安装式气弹簧结构

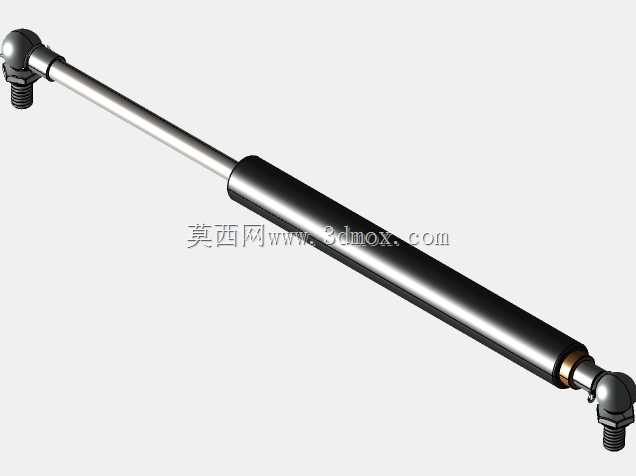

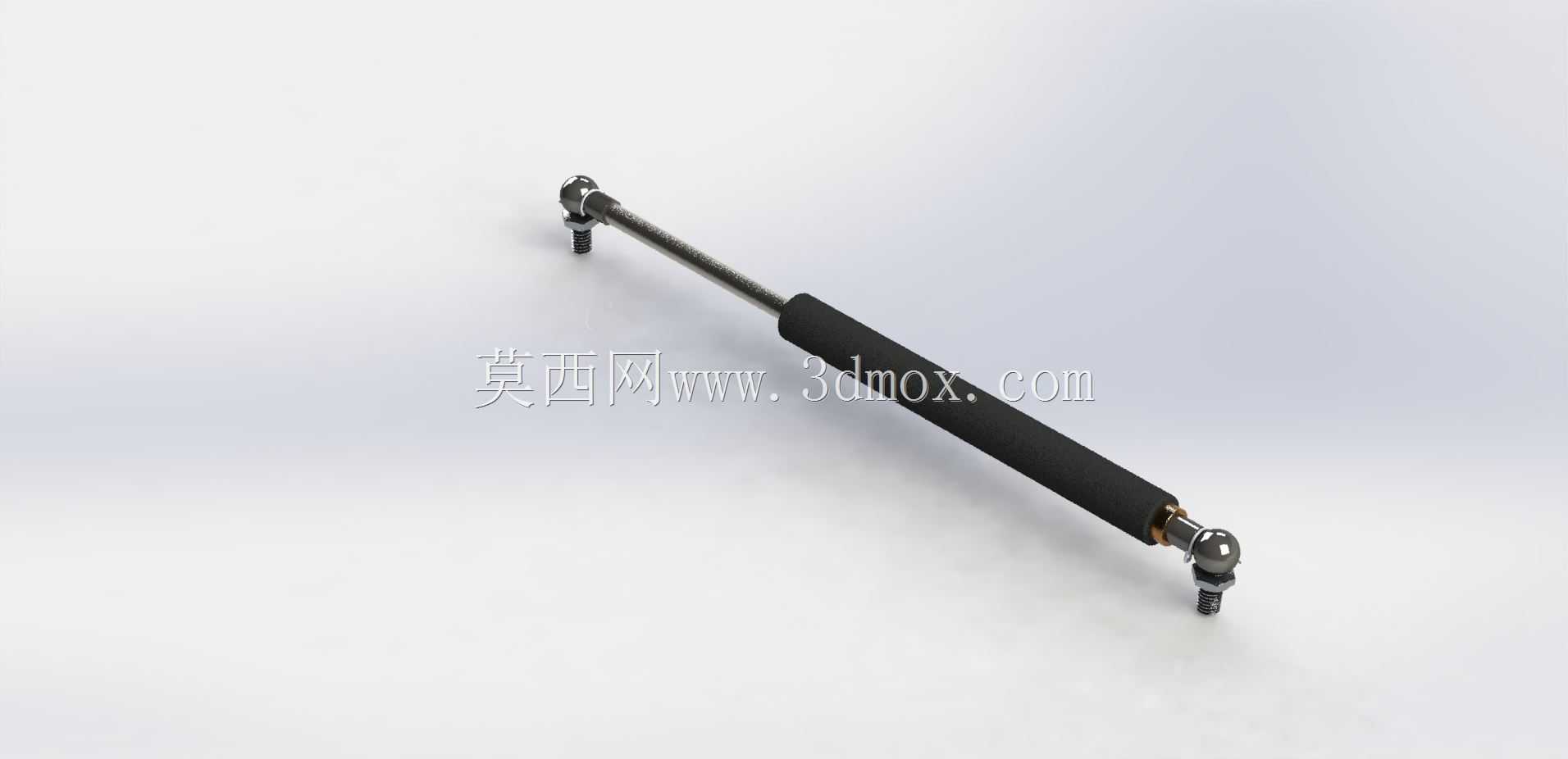

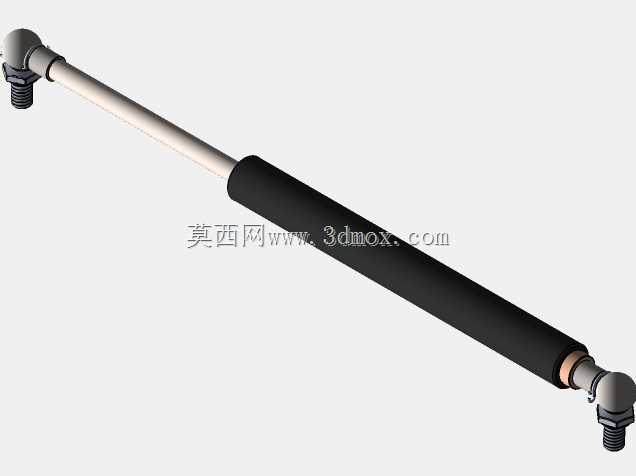

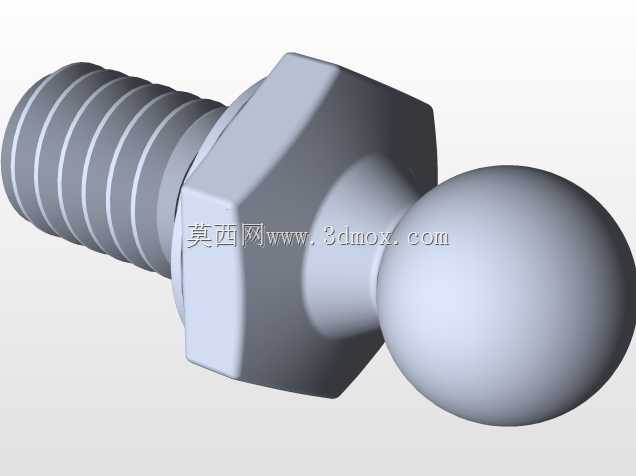

这款气弹簧的两端采用带球铰接头的安装结构，接头自带外螺纹安装段，可直接通过配套螺母固定在设备机架与活动门板、翻转盖板之间，无需额外设计复杂的铰接支座，能适配小空间内的非平行安装面，抵消安装过程中存在的小角度偏差，避免杆体承受侧向弯矩导致密封件过早磨损。杆体总行程覆盖120到160毫米区间，伸出状态下的总长度可满足多数中小型设备舱门、上掀式检修盖的开启支撑需求，压缩后的整体长度紧凑，不会在活动部件闭合时与周边结构产生干涉。

从功能设计来看，这款气弹簧内部填充高压惰性气体，依靠活塞两侧的压力差提供稳定的支撑力，在活动部件开启过程中能提供持续的助力，降低操作人员手动抬升的施力强度，当部件开启到最大行程位置时，内置的限位结构可避免活塞脱出缸体，同时提供稳定的定位效果，防止部件意外回落造成磕碰或安全隐患；闭合过程中内置的阻尼结构可让回落速度平缓均匀，不会出现硬冲击，有效保护设备面板与连接结构。

在实际应用场景中，这类气弹簧常被用在各类设备的检修舱门支撑、自动化设备的安全防护门开启支撑、小型机柜上盖的助力举升、家具类上翻门的支撑结构中，相比传统的机械支撑杆，它无需额外的锁止结构即可在行程范围内任意位置悬停，安装后外露结构简洁，不会占用过多设备外部空间。设计建模过程中，重点还原了缸体表面的防滑包覆层、活塞杆的精密配合段、两端球头的铰接活动间隙，安装孔位与螺纹尺寸完全适配常规五金配件的通用规格，结构工程师在做设备选型或结构排布时，可直接调用该模型验证安装空间，校核开启过程中的运动轨迹，确认活动部件在全行程摆动时不会与周边管线、相邻结构产生碰撞，同时可根据支撑力需求匹配对应规格的内部阻尼参数，确保实际装配后支撑力与部件重量匹配，不会出现支撑力过大导致关门费力、或是支撑力不足导致门体自动下落的问题。缸体外部的黑色包覆层除了基础防护作用外，也能避免金属缸体直接与设备面板接触产生刮擦，适配多数工业设备的外观配色风格，两端的球头接头采用金属材质，具备足够的连接强度，可承受长期往复伸缩带来的磨损，满足设备长期使用的耐久性要求。
