多工位外置式下拉夹紧工装结构

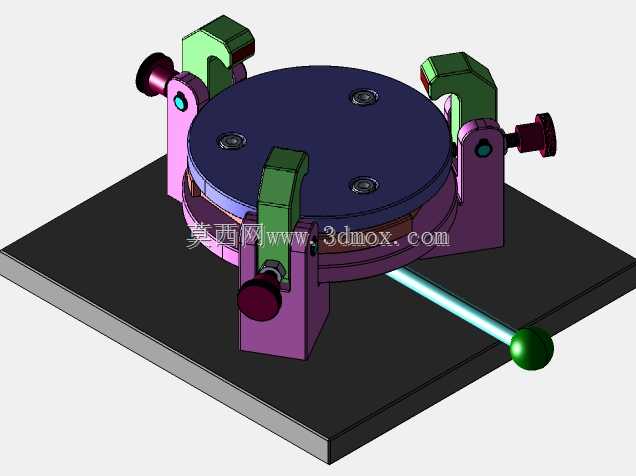

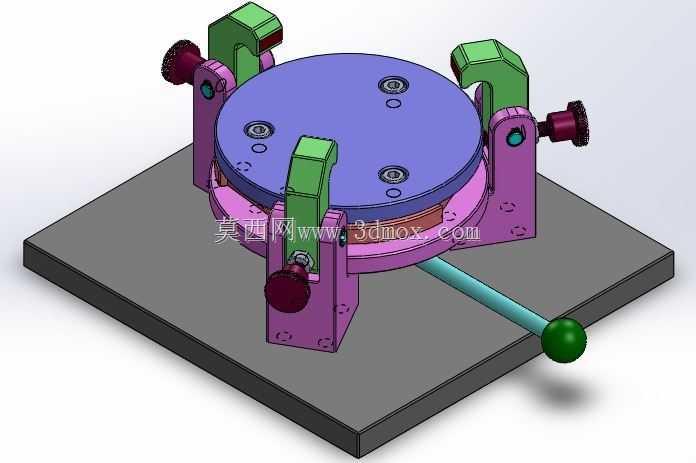

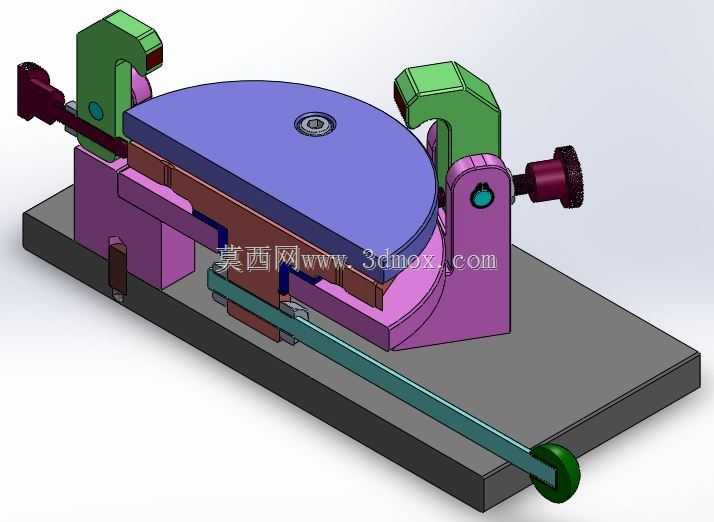

这款外置下拉夹紧工装主要面向圆形盘类零件的多工位同步装夹需求，常见于机加工工序中的工件定位环节，可适配立式加工中心、钻床等设备的工作台安装，解决盘类零件加工时装夹变形、多点夹紧不同步的痛点。整套机构以方形安装底板为承载基座，底板上设置有标准安装孔位，可直接匹配机床工作台的T型槽间距，安装时无需额外改制转接板，降低现场适配成本。中部承载转盘为圆形结构，盘面预留三个均匀分布的定位安装孔，可根据待加工工件的定位销孔尺寸更换定位销，实现不同规格盘类零件的快速换型，转盘下方设置有回转支撑结构，配合侧方伸出的操纵杆，可手动驱动转盘完成工位回转，无需额外配置气动或液压动力源，适合小批量多品种的加工场景使用。三个夹紧单元沿转盘周向120度均匀分布，每个夹紧单元采用立式支座加杠杆压臂的结构形式，压臂端部设置有可调式压头，可根据工件厚度调整压头伸出长度，夹紧动作通过内部的斜楔下拉结构实现，当操纵杆驱动内部联动环动作时，三个夹紧单元的压臂同步向下施压，从工件外缘上方完成压紧，避免从工件内侧夹紧占用加工空间的问题，同时下拉式的夹紧力方向可抵消加工时的刀具轴向切削力，减少工件装夹后的翘起变形。每个夹紧支座侧面设置有锁紧调节旋钮，可单独调整单个夹紧单元的夹紧行程，适配工件外缘存在微小尺寸偏差的装夹场景，压臂的回转销轴处设置有自润滑衬套，长期往复动作无需频繁加注润滑脂，降低维护频次。整套机构的安装边界可适配常规中小型机床的工作台尺寸，转盘的承载面高度经过优化，装夹工件后刀具的悬伸长度控制在合理范围内，减少加工振刀风险，夹紧力的传递路径经过优化，操纵杆施加的手动作用力通过内部增力结构放大后传递到压头，无需借助外力工具即可完成可靠夹紧，操作时扳动操纵杆到锁紧位即可实现三个点位同步夹紧，扳动到松开位时压臂自动抬升回转，留出足够的工件上下料空间，可有效缩短单件装夹的辅助时间。
