双手柄快压式多工位工装夹具

这套手动压紧工装主要面向小尺寸异形零件的批量装夹场景，常见于小型五金件、精密冲压件的铣削、去毛刺、钻孔工序的工位装夹，也可适配装配线的预定位压紧环节，替代传统单工位平口钳的低效装夹模式。整套工装以整块调质钢板作为安装基座，基座底部预留了标准T型槽安装位，可直接固定在普通铣床工作台、钳工装配台或者小型自动化线的工装板上，安装边界的孔位按照通用工装的孔距标准设计，不需要额外加工过渡板即可完成适配。

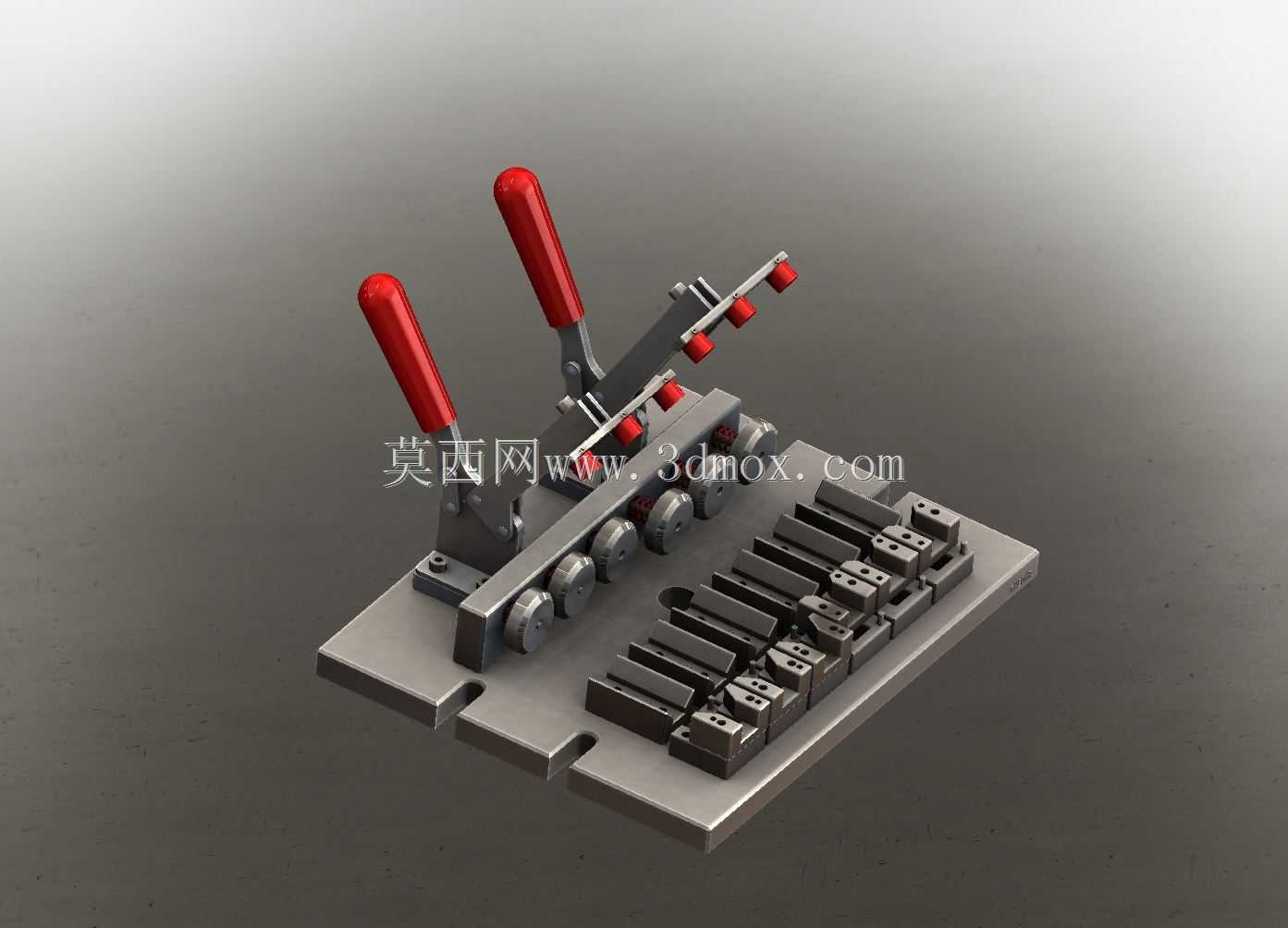

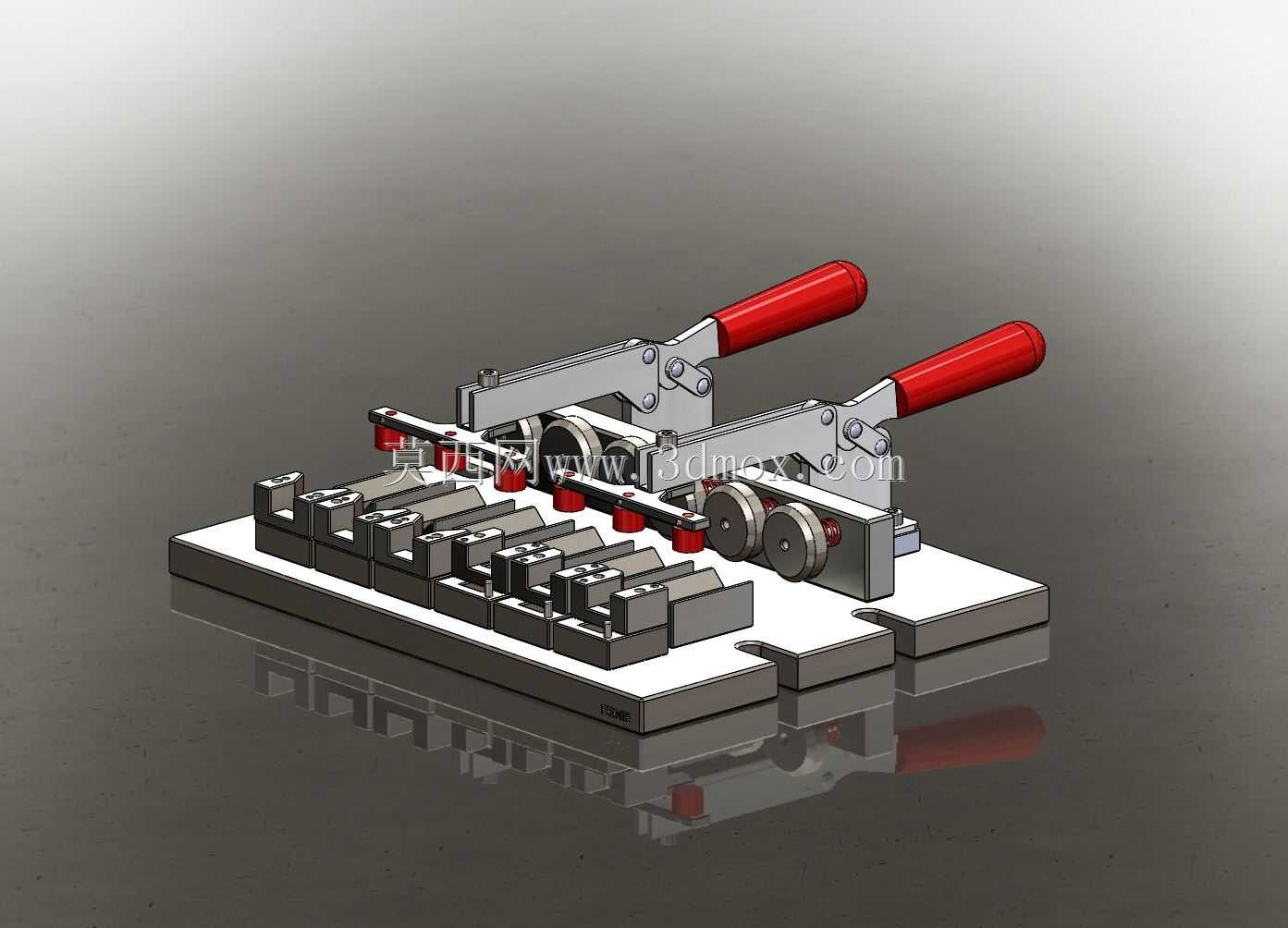

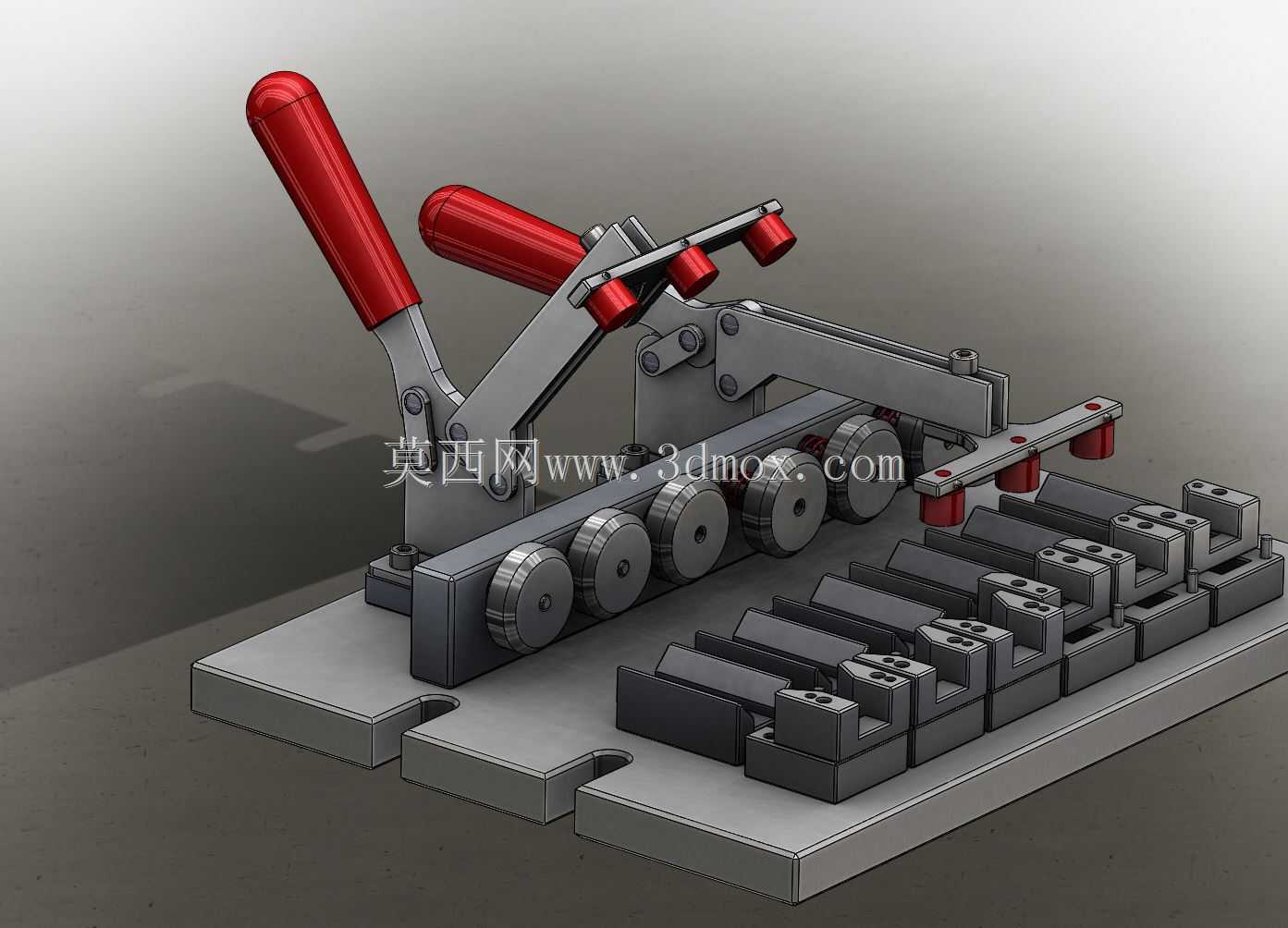

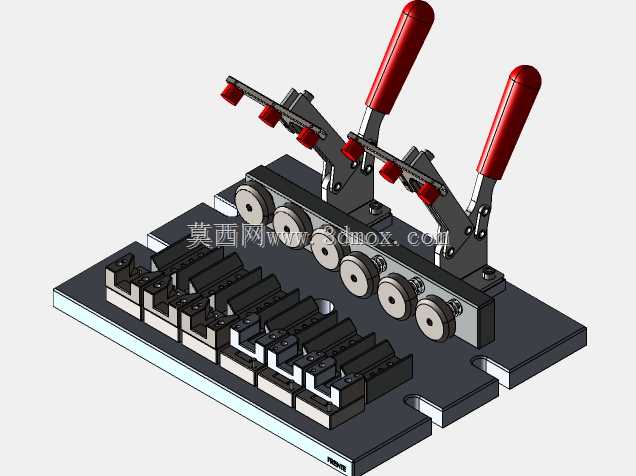

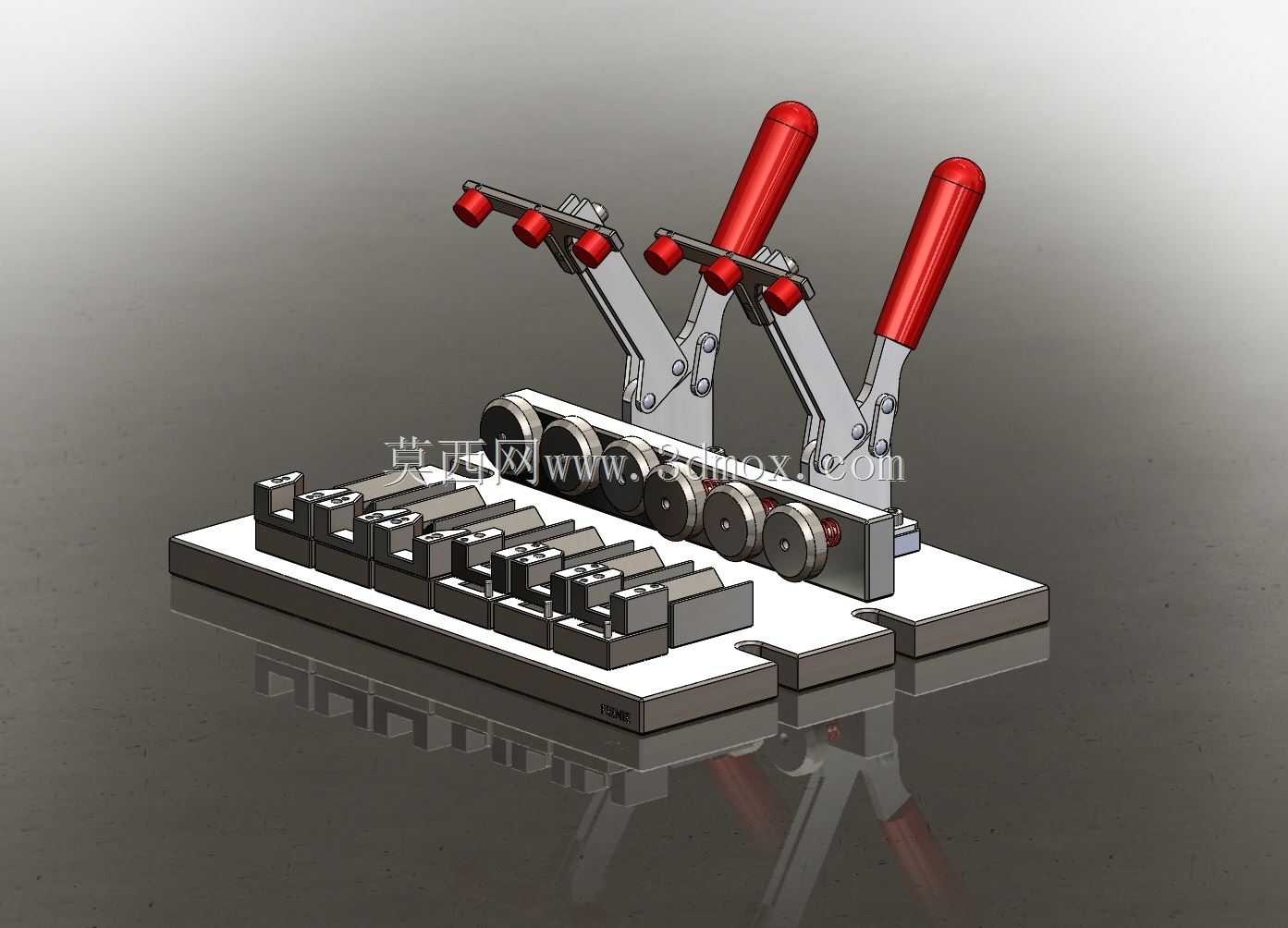

设计时优先考虑了手动操作的便捷性，两个带红色绝缘握套的肘节式压杆布置在基座的侧上方，操作时不会和工位上的零件、刀具产生干涉，压杆的力臂经过配比，单手握持即可完成压紧与松开动作，不需要额外借助加力杆，操作人员单次装夹的动作幅度控制在舒适操作范围内，长时间重复操作也不易产生疲劳。基座上排布了多组成型定位块与可调式压头，定位块的型面按照对应零件的外形轮廓做了仿形设计，零件放入后不需要反复找正即可完成定位，压头的高度可通过尾部的调节螺母微调，能够适配一定厚度范围内的同系列零件，不需要更换整套夹具即可覆盖小范围的尺寸公差波动。

压杆联动的横向压梁上布置了多个弹性压头，压头内置复位弹簧，压紧时可以自适应零件表面的微小高度差，避免单个压头悬空导致的装夹松动，同时压头端部采用非金属材质，不会在零件表面产生压痕，适配表面质量要求较高的成品件装夹。基座上的定位块采用分体式设计，通过内六角螺丝固定在基座的T型槽内，后续如果更换加工零件型号，只需要更换对应位置的定位块、调整压头位置即可快速切换，不需要重新制作整套基座，大幅降低了多品种小批量生产的工装投入成本。整套工装的所有运动部件都预留了润滑注油孔，日常维护时只需要定期注入润滑脂即可保证压杆动作顺畅，没有复杂的气动、液压管路，不需要外接动力源，在没有压缩空气的零散工位也可以独立使用，适配场景更加灵活。
