方管90度直角焊接定位夹紧工装

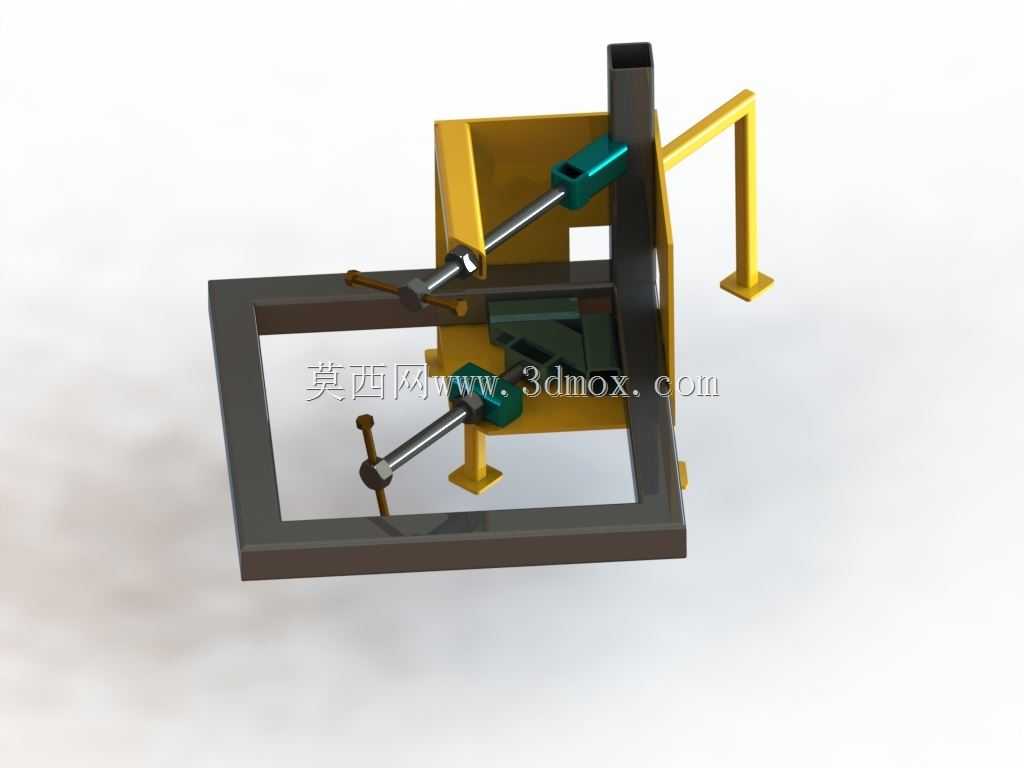

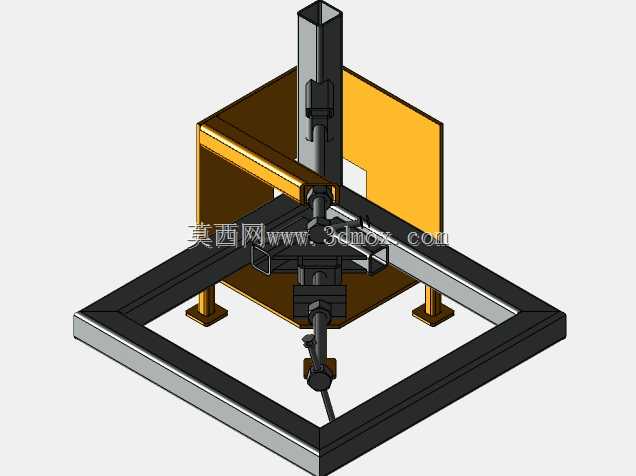

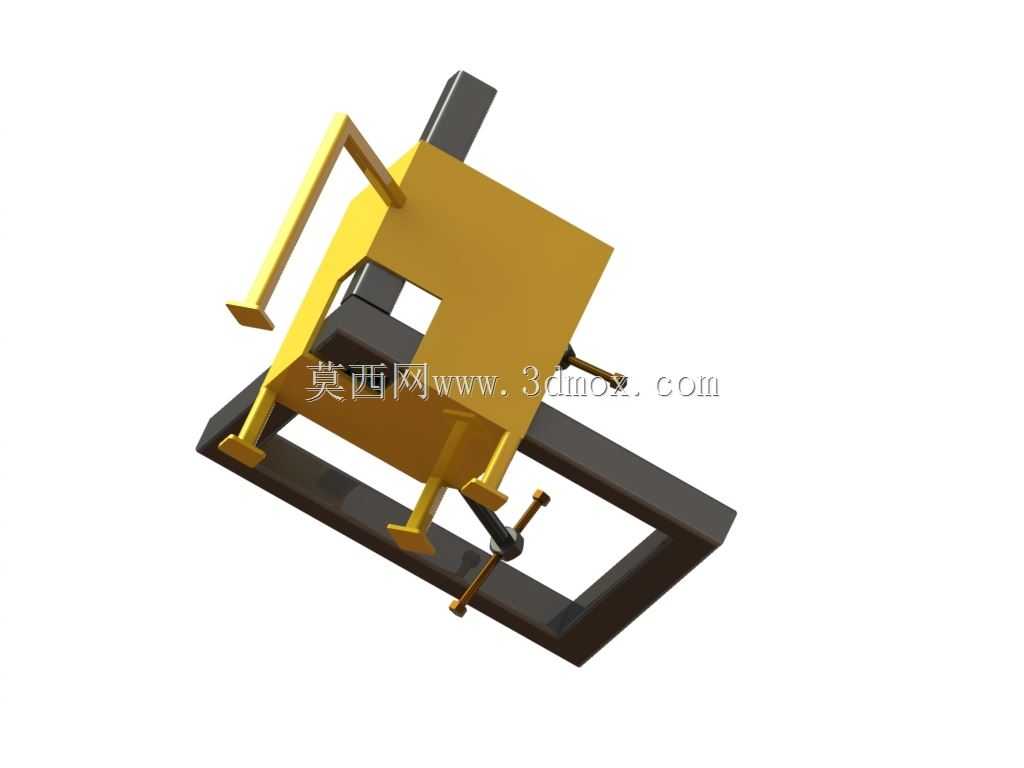

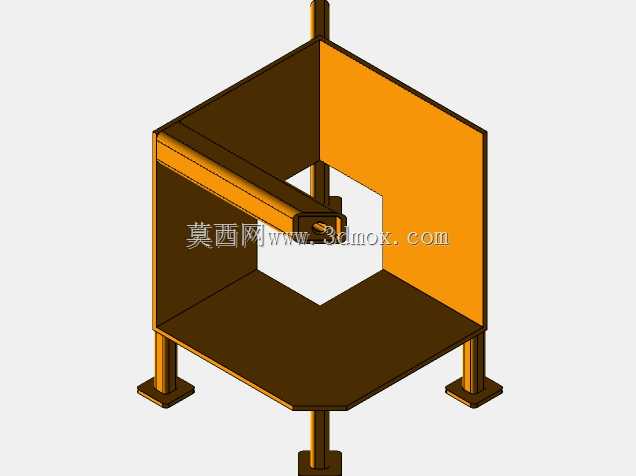

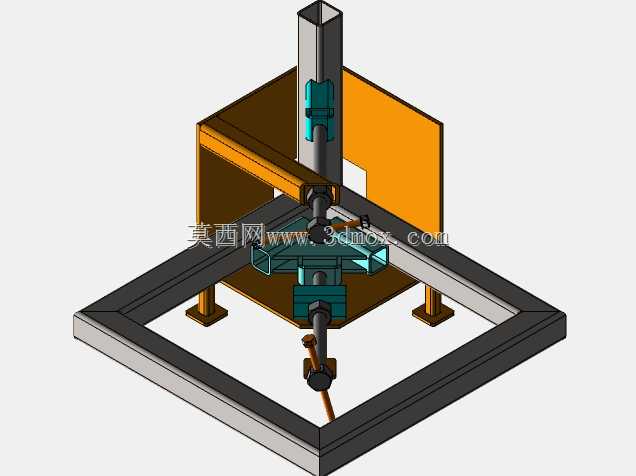

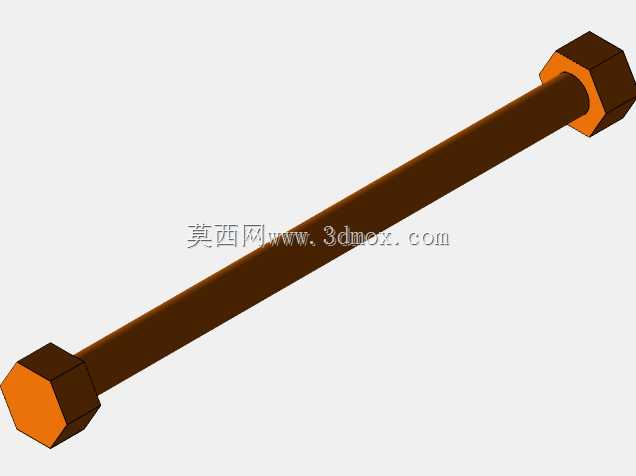

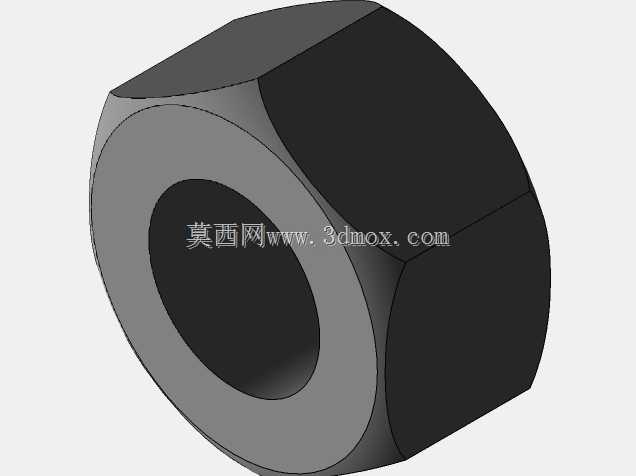

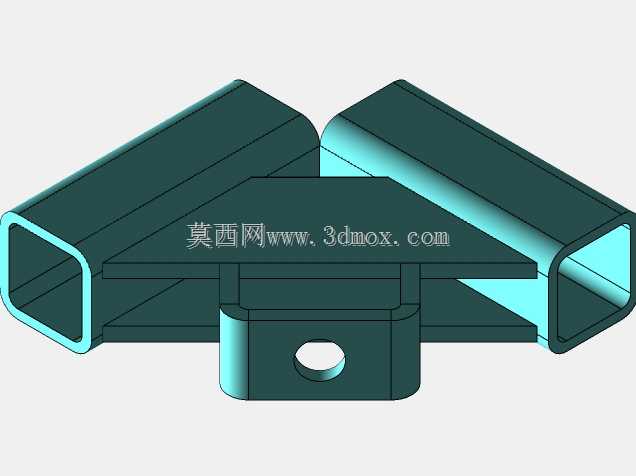

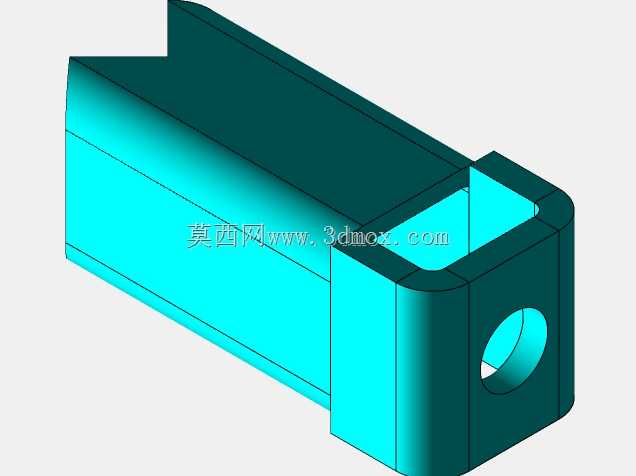

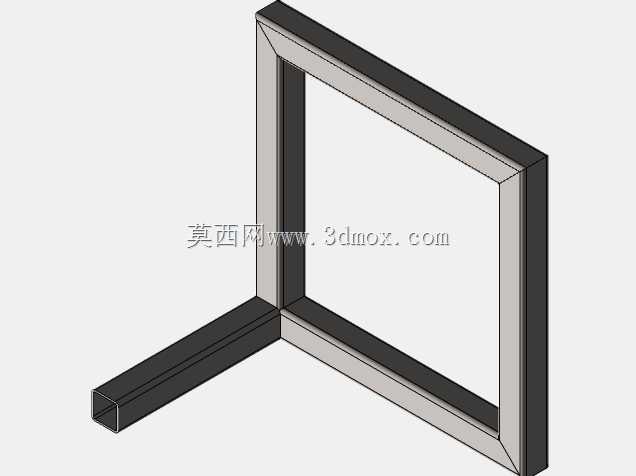

在钢结构加工、金属框架制作、非标设备机架焊接的现场作业场景中，方管类构件的90度角接焊接长期存在定位偏差、焊后角度超差、装夹效率低的痛点，这款方管角焊夹具正是针对这类作业需求开发的专用定位工装。从结构设计逻辑来看，该夹具采用框式基准底座作为安装承载基础，底座的平面度与相邻边的垂直度直接作为定位基准面，待焊接的两根方管分别抵靠在基准定位块上，即可快速保证两根方管的夹角稳定控制在90度，避免人工对齐时的角度误差，减少焊后校正的工作量。夹具的夹紧单元采用螺旋推杆式结构，操作端设置有防滑摇柄，转动摇柄即可带动推杆前端的压块抵紧方管侧壁，压块与方管接触的端面做了防滑处理，避免焊接过程中工件受焊接应力影响发生移位，同时螺旋夹紧结构具备自锁特性，无需额外气源或电源支持，可在无动力供应的现场作业环境直接使用。考虑到焊接作业的实际工况，夹具的定位支撑部分做了抬高设计，让待焊接的方管接缝位置与底座平面留出足够的操作空间，方便焊工从多角度完成角焊缝的施焊，不会出现焊枪磕碰底座的问题，同时也能减少焊接飞溅直接落在基准面上造成的基准面损伤，延长工装的使用寿命。夹具的侧向设置有辅助支撑立柱，可针对长度较长的方管提供端部支撑，避免长方管悬伸过长导致的端部下垂，保证整根方管的直线度与对接位置的精度。从安装边界来看，该夹具的底座为标准矩形框架结构，可直接通过螺栓固定在焊接工作台上，也可搭配快速压紧器实现与不同规格工作台的快速装拆，整体结构紧凑，占用工作台面积小，可同时适配不同截面尺寸的方形管材焊接作业，无需更换定位块即可完成常规规格方管的角接装夹。在实际使用过程中，操作人员只需将两根待焊方管分别放置到定位位置，转动两个夹紧摇柄将方管压紧，即可直接开展焊接作业，整个装夹过程耗时不超过半分钟，相比传统的人工对齐、点焊固定再调整的作业方式，可大幅提升方管角接焊接的作业效率，同时稳定保证焊后构件的角度精度，降低废品率。夹具的所有受力部件均采用刚性焊接结构制作，整体强度可满足常规厚度方管焊接的装夹受力需求，反复装夹使用也不会出现基准变形的问题，适合小型钢结构加工车间、非标设备制作厂、金属家具生产等场景的批量方管焊接作业使用。
