端面齿啮合式精密分度扭矩传递构件

这类端面齿啮合构件常被用在数控转台、加工中心刀库分度、精密回转工作台、重载伺服变位机构中，核心作用是在分度动作完成后实现上下齿盘的刚性啮合，既保证重复定位的角度精度，又能传递大扭矩，避免回转部件在切削、重载负载下出现角度偏移。很多做精密回转工装的工程师在选型时，会优先考虑这类齿啮合结构，相比销定位、摩擦锁紧的结构，它的啮合接触面积更大，抗冲击负载能力更强，长期使用磨损后齿面的啮合间隙可以通过轴向补偿消除，能长期保持分度精度。

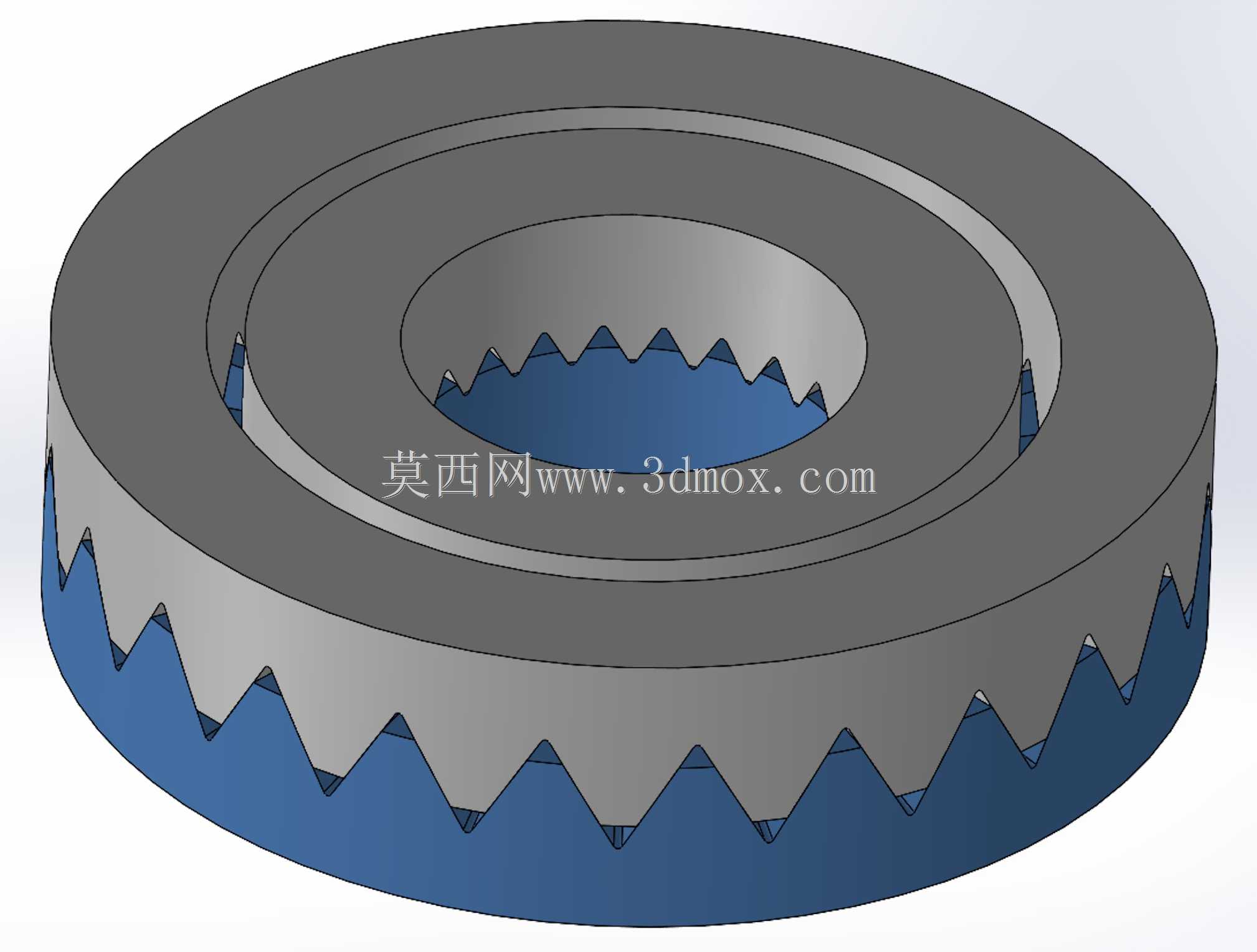

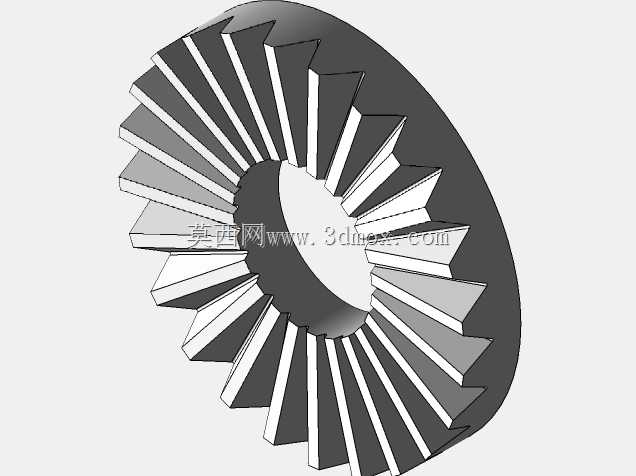

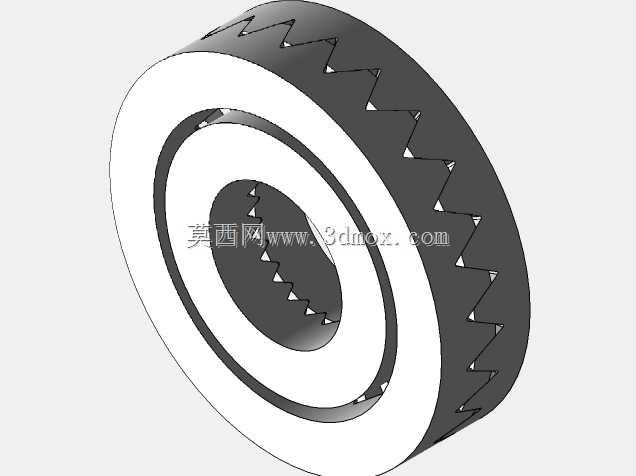

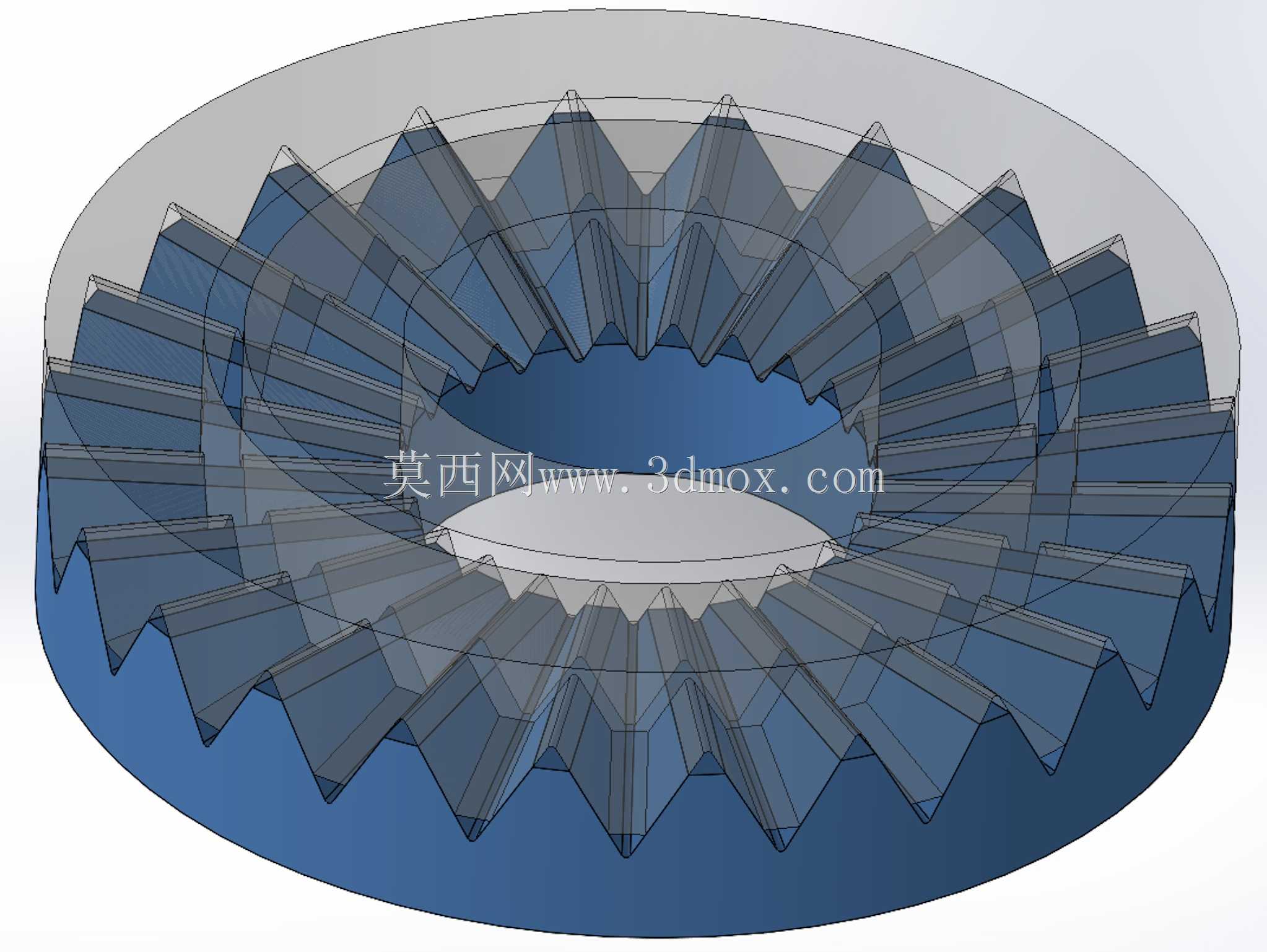

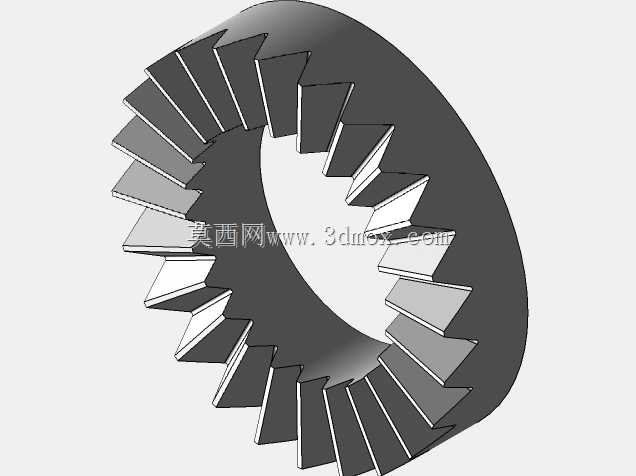

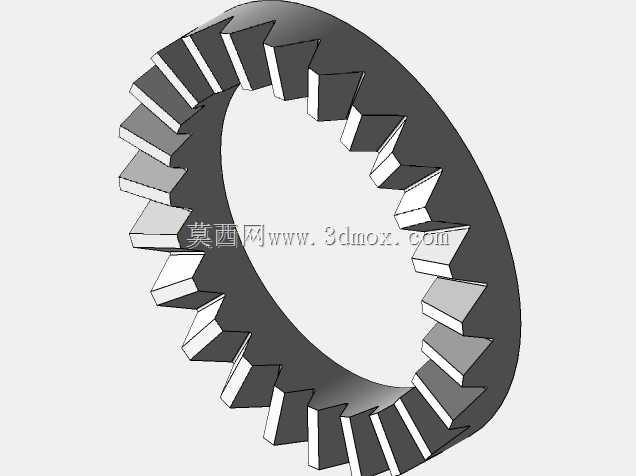

从结构设计逻辑来看，该构件采用上下两件对称分布的三角形端面齿结构，齿形沿圆周方向等距排布，齿向沿径向延伸，啮合时多齿同时接触，载荷被均匀分散到每个齿面上，单齿承受的剪切应力更小，适合重载工况下的扭矩传递。内圈设置的花键结构用于和回转轴配合，既可以传递周向扭矩，也能给齿盘的轴向移动提供导向，保证上下齿盘啮合时的同轴度，避免出现偏载导致的齿面局部磨损。齿盘的外圈设置有台阶定位面，安装时可以和基座的止口配合，保证齿盘和回转轴线的同轴度公差控制在合理范围内，避免啮合时出现齿面干涉。

在实际安装边界上，这类齿盘的轴向尺寸紧凑，不需要额外占用较大的安装空间，轴向移动行程只需要保证齿完全脱开即可完成分度动作，脱开后齿盘之间留有足够间隙，不会在回转过程中出现齿面摩擦。设计时齿形的角度通常经过反复校核，既要保证啮合时的自锁性，避免负载下齿盘自动脱开，又要保证分度动作时齿面能顺利脱开，不会出现卡滞。齿面的加工精度直接决定分度精度，建模时需要严格保证每个齿的等分角度公差，齿面的粗糙度要求也较高，减少啮合时的磨损，延长构件使用寿命。在数控回转工作台应用中，这类齿盘的分度精度可以达到角秒级，满足精密加工的定位要求，即使在断续切削的冲击负载下，也能保持稳定的锁紧状态，不会出现位置偏移。很多自动化装配线的回转工位也会采用这类结构，相比其他分度锁紧方式，它的维护成本更低，不需要频繁调整锁紧间隙，长期运行的稳定性更优。
