多腔体集成式液压阀组金属壳体结构

项目分类:3D模型 发布时间:2021-09-07 ID:263107
  • 多腔体集成式液压阀组金属壳体结构
  • 多腔体集成式液压阀组金属壳体结构
  • 多腔体集成式液压阀组金属壳体结构
  • 多腔体集成式液压阀组金属壳体结构
  • 多腔体集成式液压阀组金属壳体结构

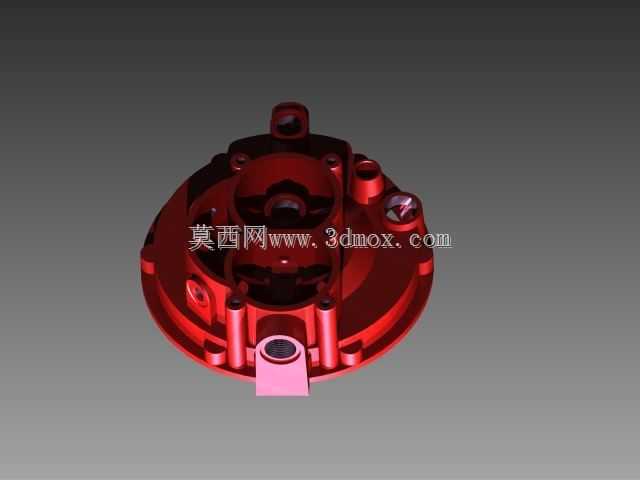

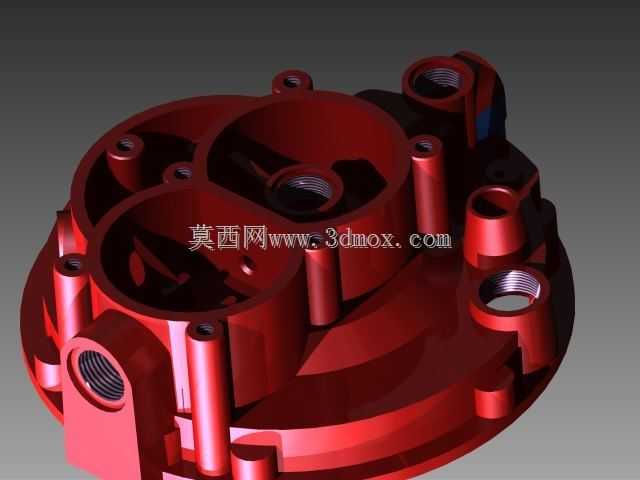

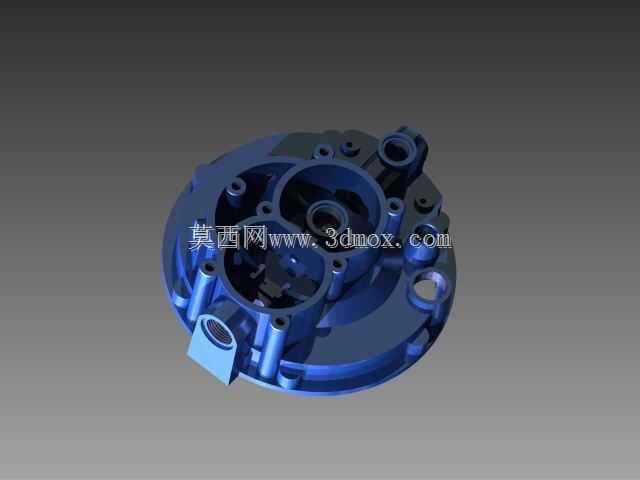

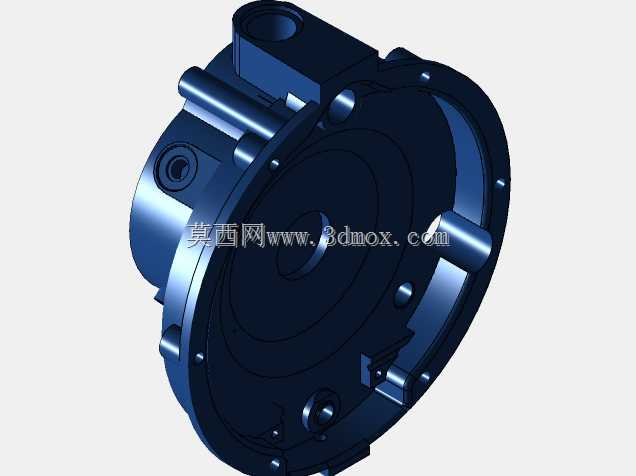

这款集成式阀组壳体是液压传动系统里的核心承载基体,日常在工程机械液压站、小型设备动力单元、机床夹紧回路这类需要紧凑排布液压控制元件的场景里十分常见,它的核心作用是把原本分散布置的单向阀、溢流阀、节流阀等控制元件通过内部预制的油路通道连通,省去大量外接管路与管接头,既压缩整个液压单元的安装空间,也能减少外接管路带来的泄漏点与压力损失。从结构设计逻辑来看,整个壳体采用圆形盘式布局,是为了适配圆周排布的插装阀安装需求,不同直径的沉孔分别对应不同通径的插装元件安装位,孔位底部的环形槽是用来放置密封圈,避免高压油液从元件与壳体的结合面渗漏;侧面伸出的带螺纹接口是主压力油的进出油口,直接对接液压泵的出油管路与执行元件的供油管路,壳体背面的定位止口与周边的螺栓过孔,是用来将整个阀组固定在泵组安装法兰或者设备基座上,安装时需要保证止口与对接法兰的同轴度误差控制在0.05mm以内,避免结合面受压不均出现渗漏。设计过程中首先要梳理整个液压回路的油路走向,在有限的壳体内腔空间里排布各条油路的通径,高压主油路的通径要匹配系统额定流量,避免通径过小造成油液流速过高引发温升与噪音,控制油路的通径可以适当缩小,同时要保证不同油路之间的壁厚满足耐压要求,避免高压工况下出现油路击穿的问题;壳体上的每个安装孔的深度都要对应插装阀的插入深度,孔底的工艺堵头孔是加工内部油路时预留的工艺孔,加工完成后用钢球或者螺塞封堵,保证油路的密封性。外形上整个壳体的最大外圆直径适配常规10通径系列插装阀的排布尺寸,安装螺栓孔的中心距符合通用液压阀组的安装规范,不需要额外制作过渡连接板就可以直接和标准泵组对接,日常维护时只需要拆下对应阀孔的元件就可以检修,不需要拆解整个阀组的外接管路,能大幅缩短设备的停机维护时间。壳体的边角位置都做了铸造圆角过渡,避免热处理与机加工过程中出现应力集中,长期承受高压油液的脉冲压力也不容易出现开裂问题,表面的氧化处理层可以提升壳体的防锈能力,适配车间多油污、多湿度的工作环境。
