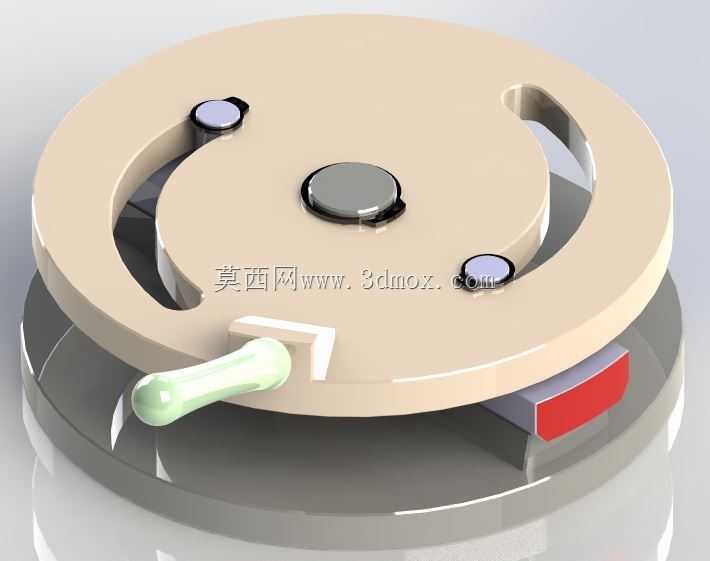

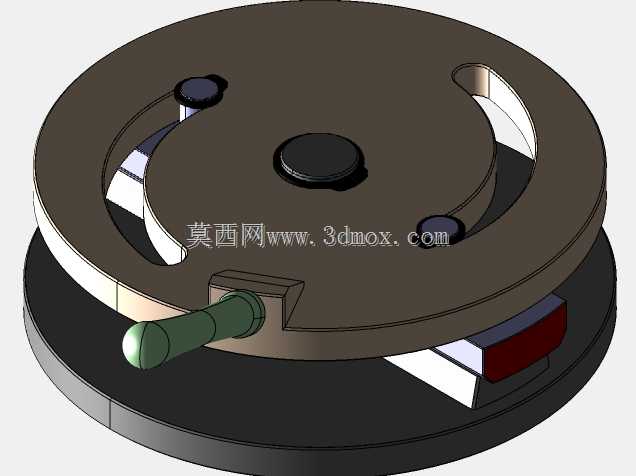

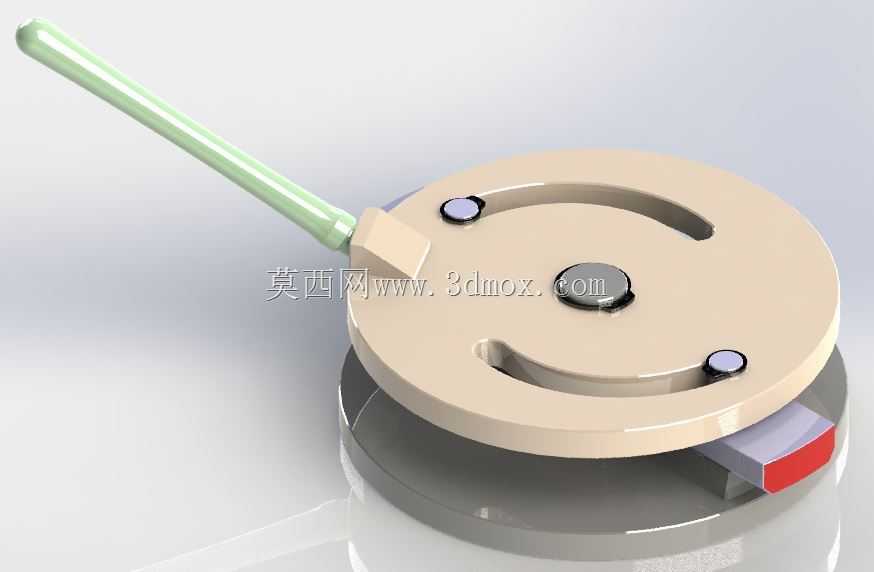

手动操作式定心夹紧工装结构

这款手动操作的定心夹紧结构，主要应用在小批量零件加工、工序间快速装夹的场景中，比如普通车床的圆形坯料装夹、钻床的同轴孔加工工位，或是装配线上需要保证工件中心与工位基准重合的工序，相比三爪卡盘这类通用夹具，它的结构更简单，制造成本更低，适合针对特定直径范围工件做定制化适配，在小型机加工车间、维修班组的非批量作业场景里实用性很强。

从功能上看，它通过手柄驱动内部的凸轮或者斜面结构，带动三个沿圆周均布的卡爪同步沿径向移动，实现工件的自动定心与夹紧，卡爪的行程可以根据常加工工件的直径范围调整，保证在有效行程内，卡爪对工件的夹持力均匀，不会出现工件偏心的情况，和普通的螺旋夹紧结构相比，这种同步定心的结构不需要反复找正工件中心，装夹效率能提升六成以上，而且夹紧后工件的同轴度可以稳定控制在0.05mm以内，满足一般精度的加工、装配要求。

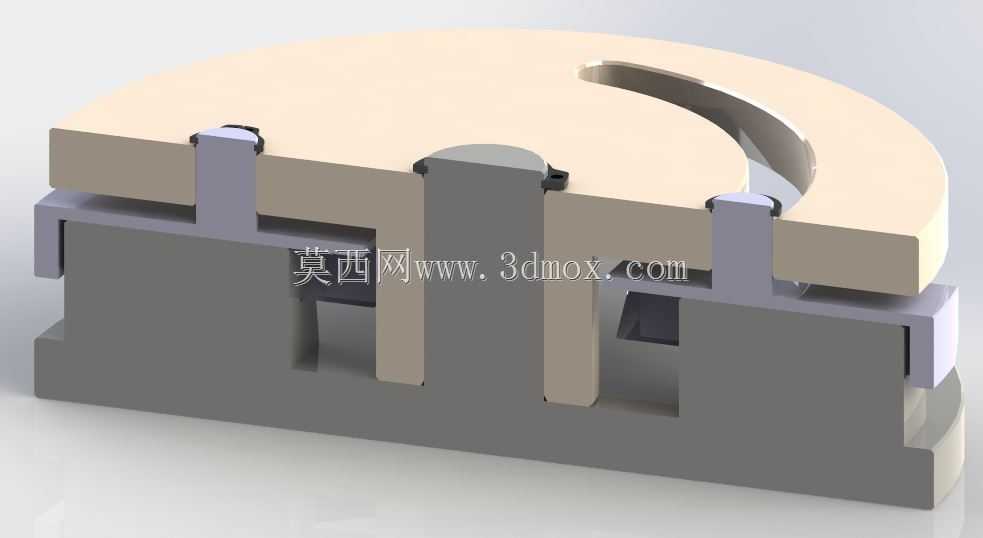

设计思路上，整体采用圆盘式基座作为安装基准，基座底部设置有定位止口，可以直接和机床工作台或者工位基板的定位孔配合，通过底部的压紧块快速固定，不需要复杂的安装调试；操作手柄采用长力臂设计，操作人员只需要施加较小的力就能获得足够的夹紧力，手柄的摆动角度控制在120度以内，避免操作时和周边设备、刀具产生干涉；卡爪的夹持面可以根据工件的外形更换，比如夹持圆形工件用圆弧面卡爪，夹持异形件可以更换适配的仿形卡爪，拓展了工装的适用范围。

安装边界方面，基座的外径控制在200mm以内，整体高度不超过150mm，占用的工位空间很小，适合在空间紧凑的小型机床上安装使用；手柄在最大张开位置时，外伸长度不超过300mm，不会超出常规机床的操作安全范围；卡爪的最大张开直径可以达到120mm，最小夹持直径为20mm，覆盖了绝大多数小型轴类、盘类零件的装夹需求；基座底部的压紧槽采用通用的T型槽适配尺寸，可以和市面上绝大多数标准机床工作台的T型螺栓配合，不需要额外加工安装孔，拿到现场就能直接投入使用。

在实际使用中，这种定心结构不需要外接气源、电源，完全依靠手动操作，在没有动力源的野外维修场景、临时加工工位也能正常使用，内部的运动副都设计有防尘结构，能适应车间多粉尘、多切削液的工作环境，日常维护只需要定期在滑动面加注润滑脂即可，故障率极低，非常适合作为通用工装的补充，满足生产现场多样化的装夹需求。
