可调式旋转拉削工装夹具结构设计

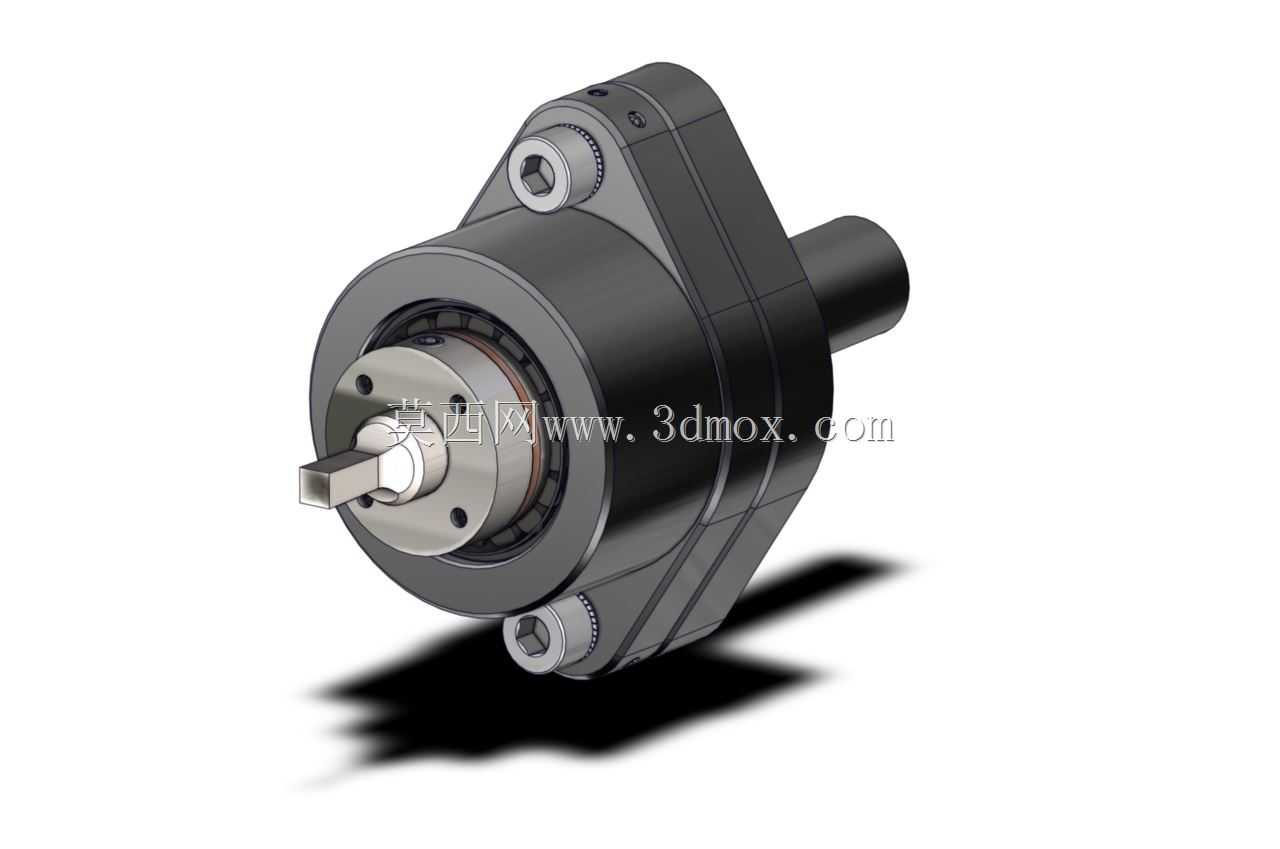

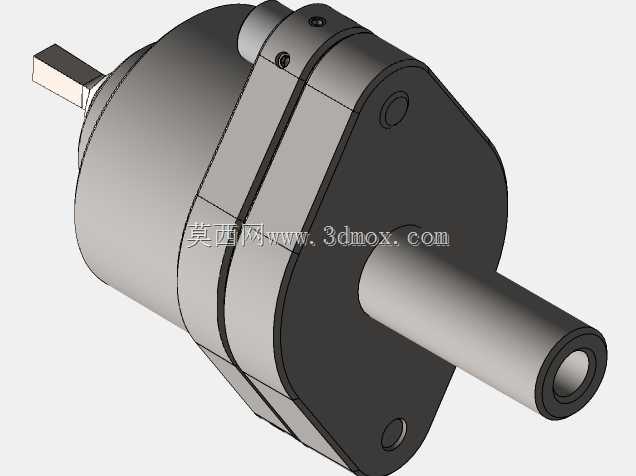

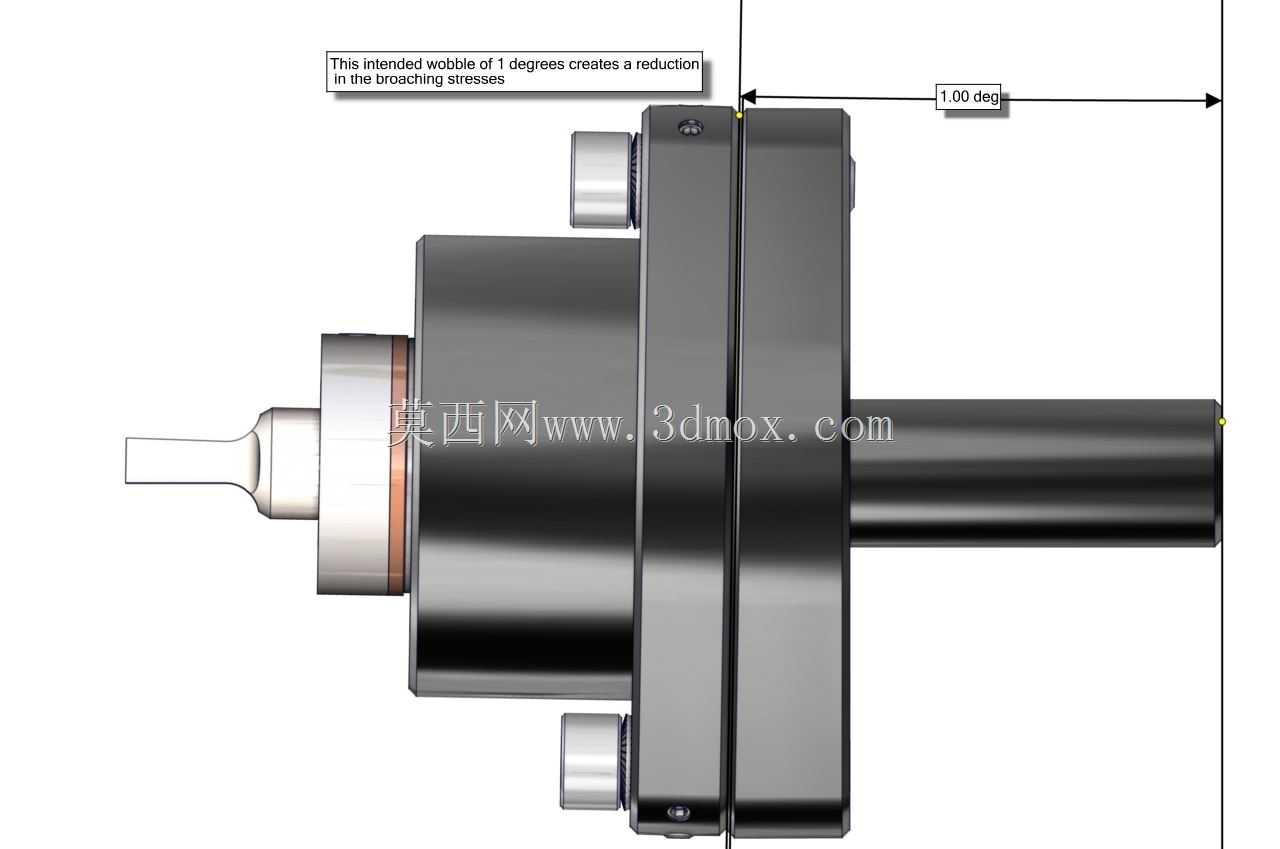

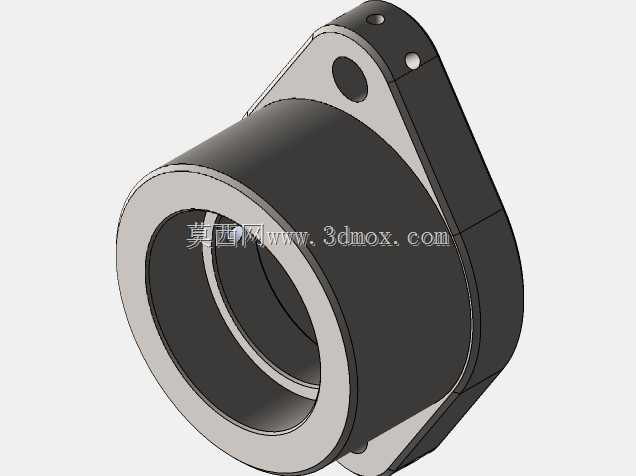

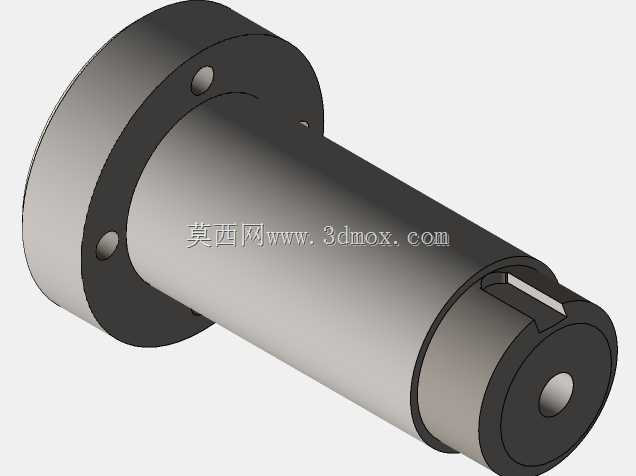

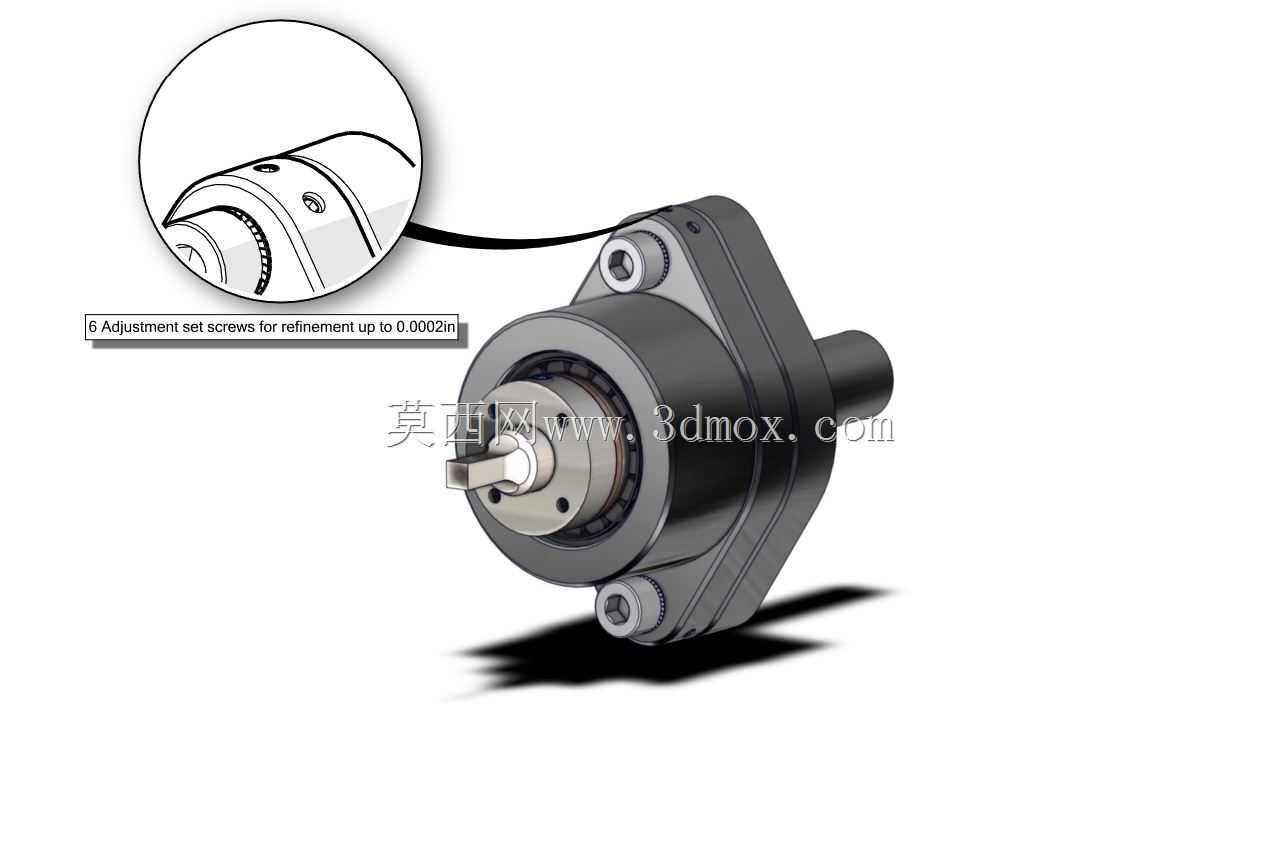

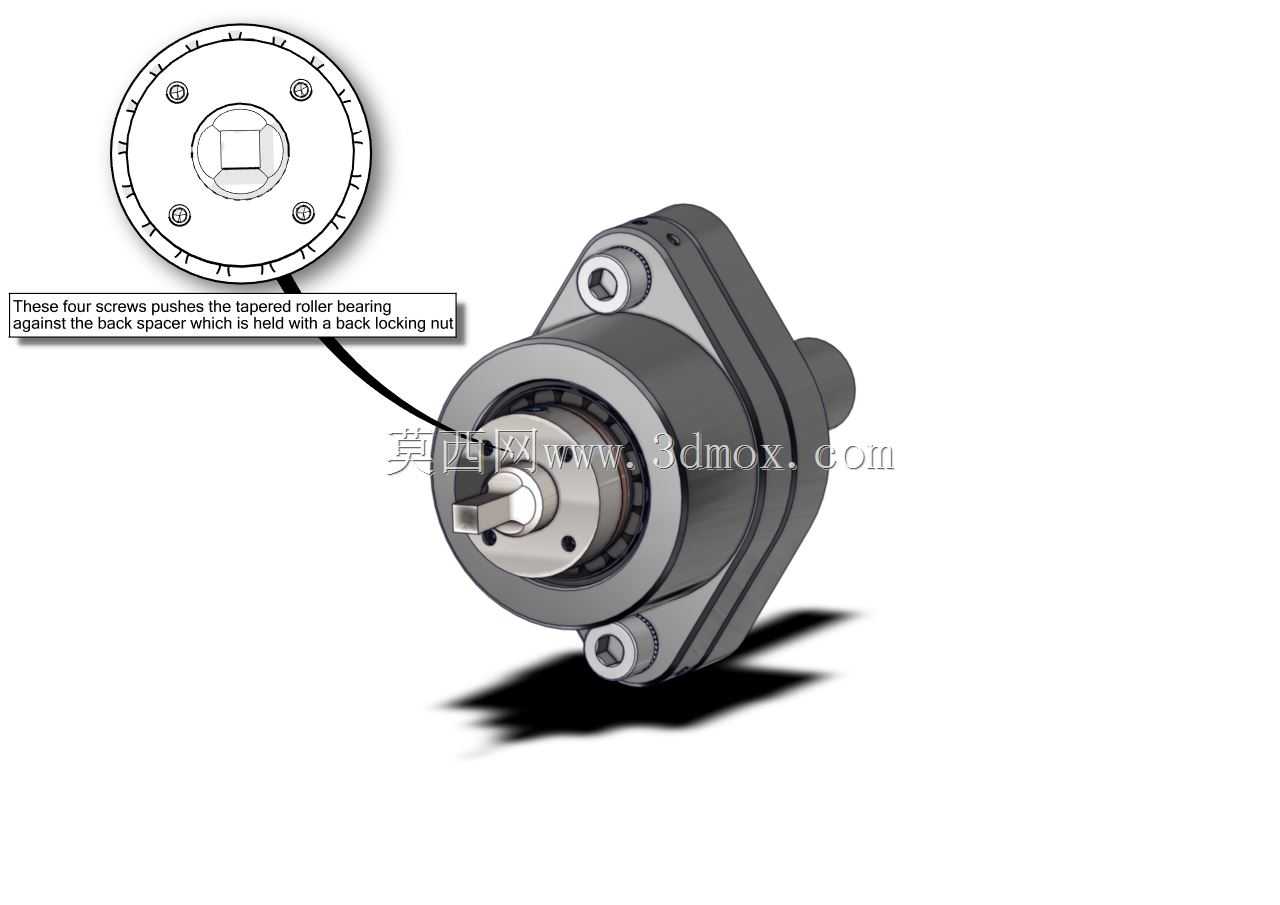

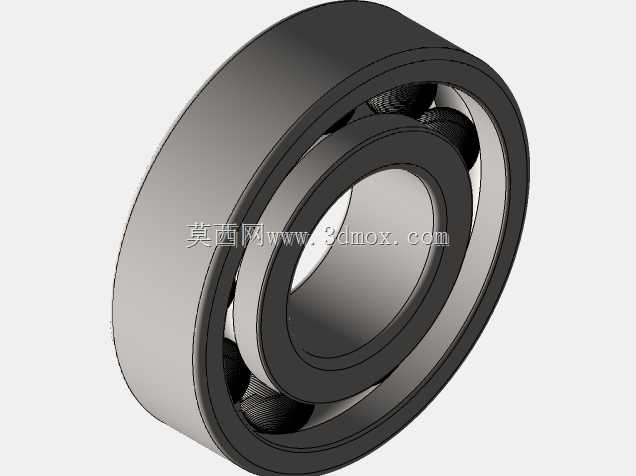

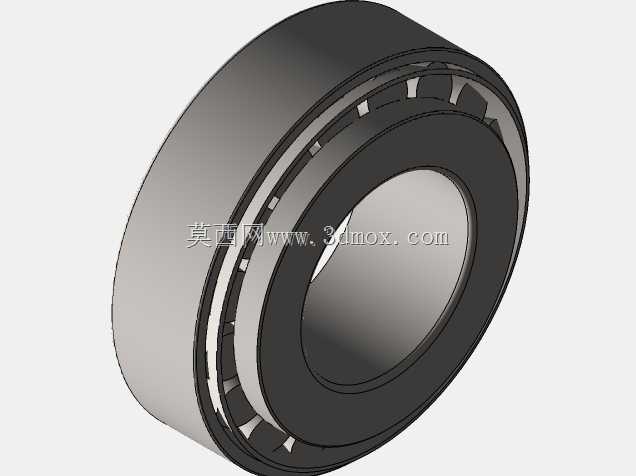

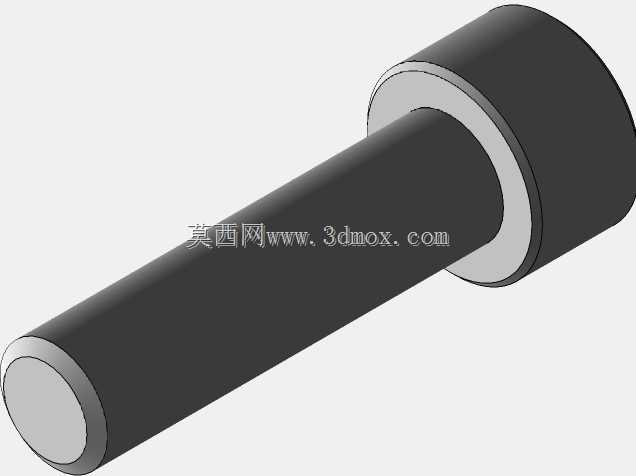

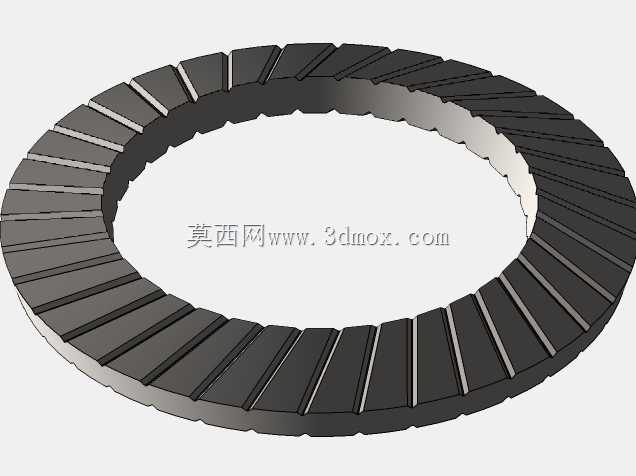

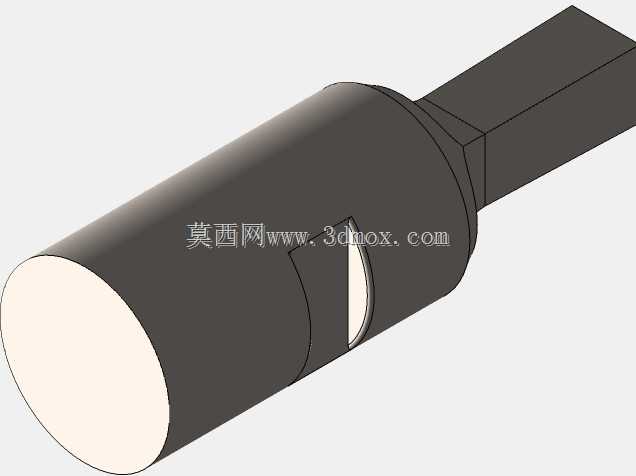

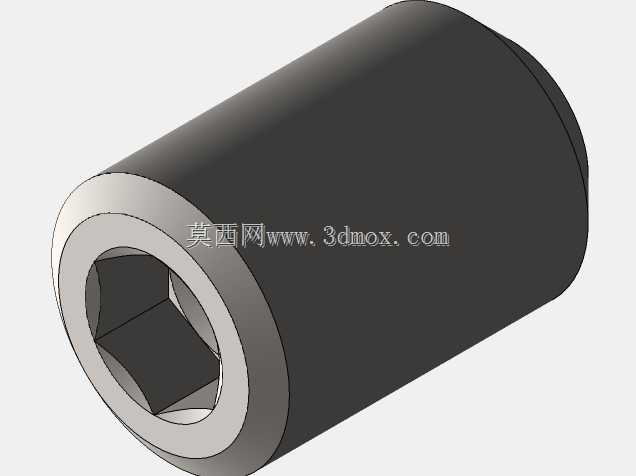

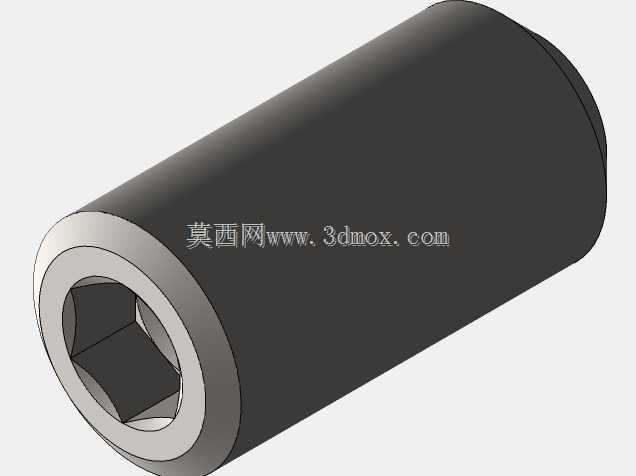

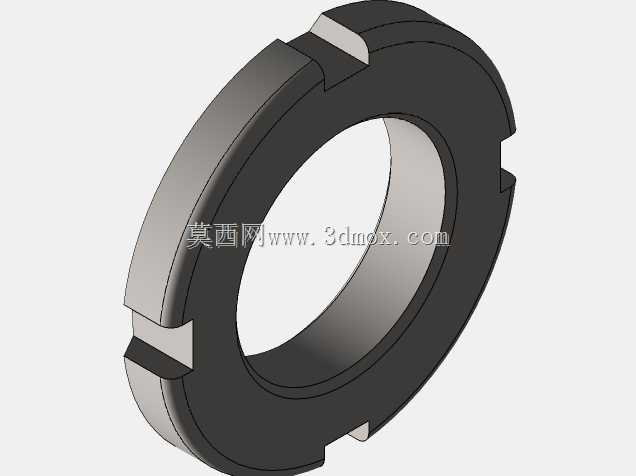

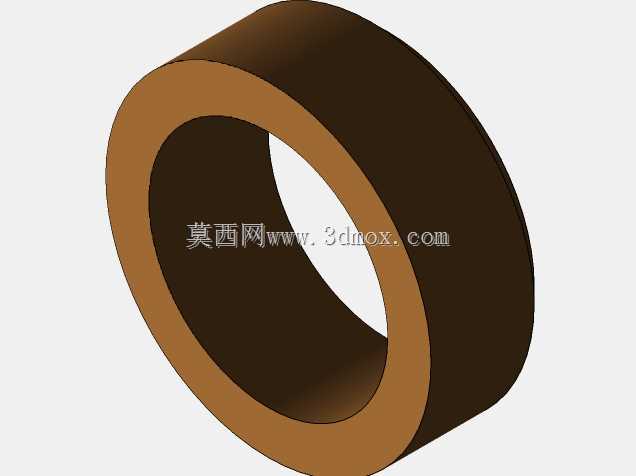

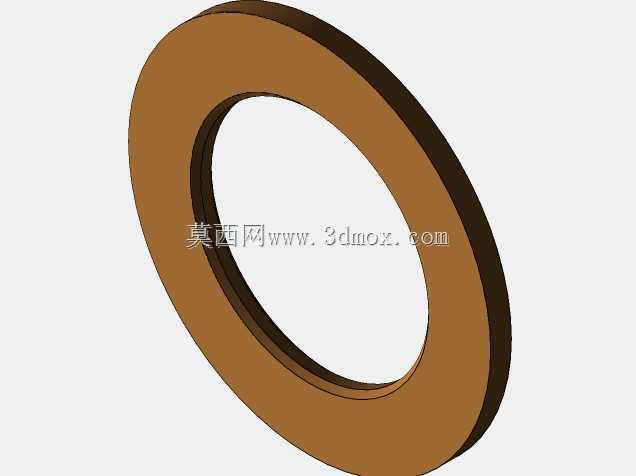

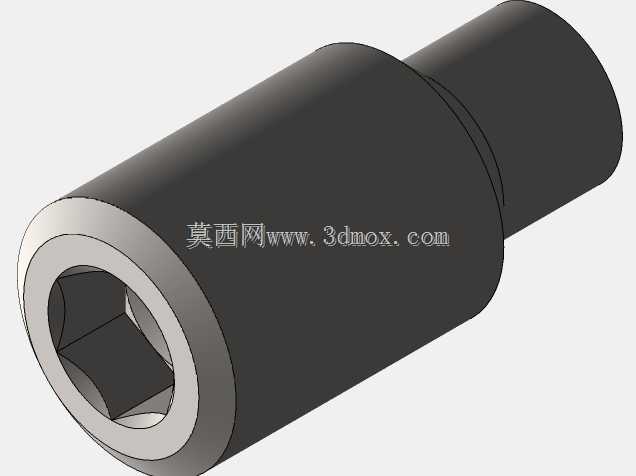

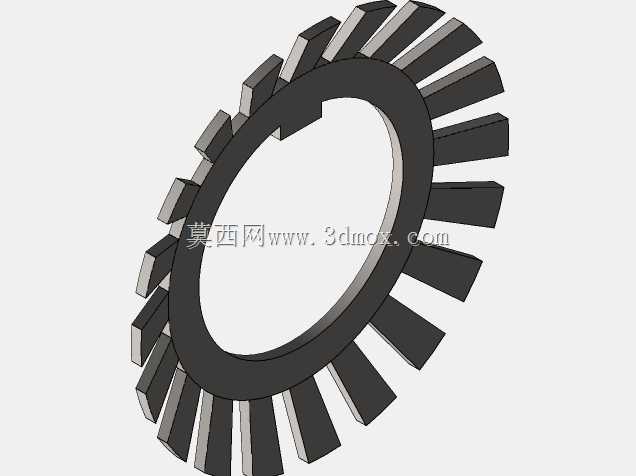

在批量金属切削加工场景中，拉削工序对工件装夹的同轴度、抗扭刚性有着极高要求，这款旋转拉削夹具正是针对轴类、套类零件的键槽、异形内孔拉削加工开发的专用装夹部件。不同于普通固定式拉削夹具，该结构自带旋转调节功能，可在单次装夹完成后通过旋转分度完成多工位、多角度的拉削作业，无需重复拆卸工件找正，能大幅缩短中小批量异形零件的装夹辅助时间。从结构设计逻辑来看，主体采用一体式法兰安装基座，基座上设置两个对称布置的锁紧螺钉，可在旋转角度调整到位后提供足够的锁紧力矩，避免拉削过程中受轴向切削力冲击出现角度偏移。前端输出轴采用高精度轴承组支撑，径向跳动控制在微米级，保证拉刀进给过程中工件与拉刀的同轴度，有效降低拉削过程让刀、振纹的出现概率。前端装夹位采用快换式接口设计，可根据不同工件的装夹基准更换对应的定位套、夹头，适配不同直径、不同装夹形式的零件加工需求。安装边界上，法兰基座设置两个对称的安装定位孔，可直接固定在拉床工作台的标准T型槽上，整体轴向长度紧凑，不会与拉床的滑枕、进给导轨产生运动干涉，输出端的伸出长度经过优化，既保证足够的装夹操作空间，又能控制整体悬伸量，提升装夹系统的整体刚性。实际应用中，这类夹具常配套在卧式内拉床、立式拉床上使用，除了常规的内孔键槽加工，还可通过角度分度完成内花键、螺旋槽、异形截面内孔的拉削加工，尤其适合液压阀套、传动连接套、齿轮坯这类需要高精度内形加工的零件生产场景。设计过程中特意将旋转锁紧结构设置在基座侧方，操作时无需探身到加工区域即可完成角度锁紧与松开，符合机加工设备的安全操作规范，同时主体外壳采用密封式结构，可阻挡拉削过程中产生的铁屑、切削液进入内部轴承腔，延长内部传动部件的维护周期，降低日常使用的维护成本。
