焊接作业用角度定位夹持装置

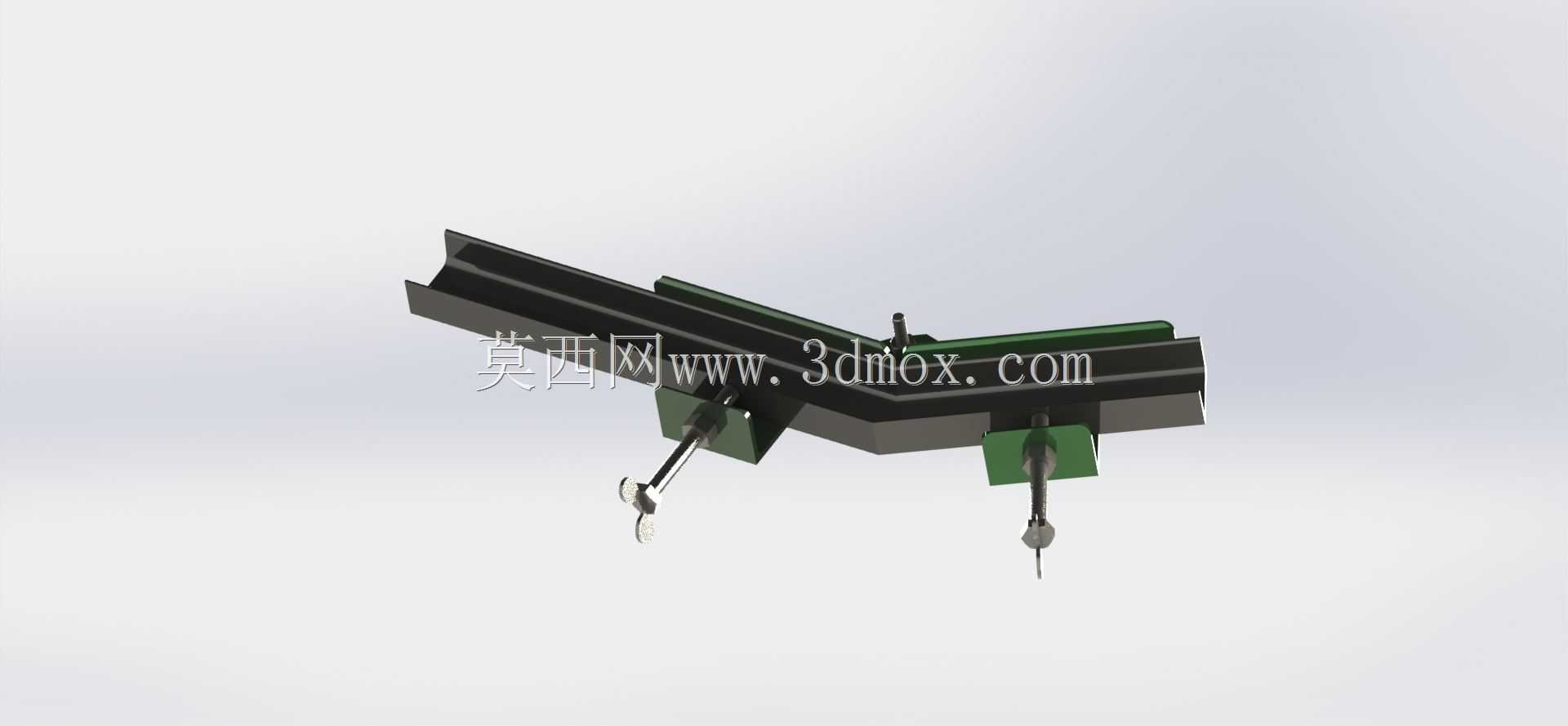

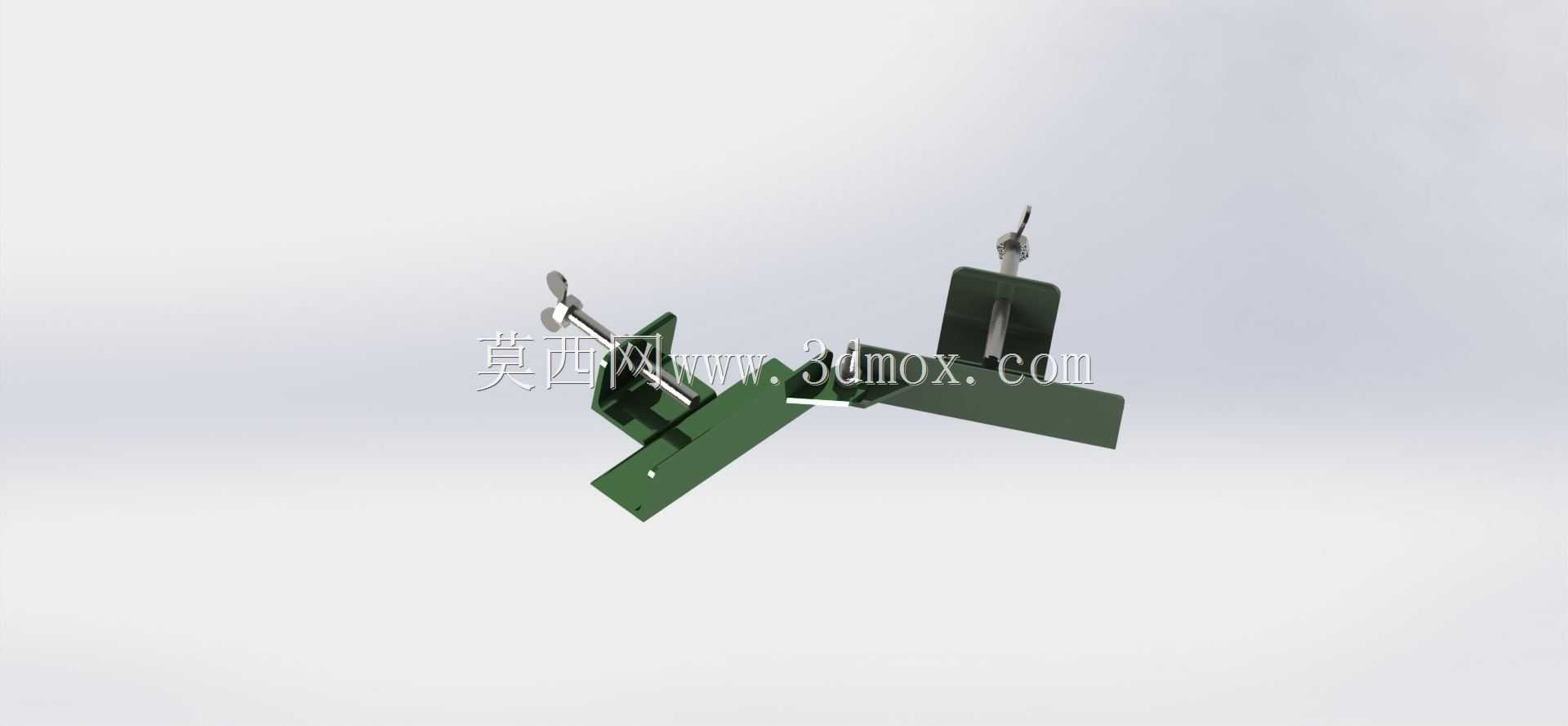

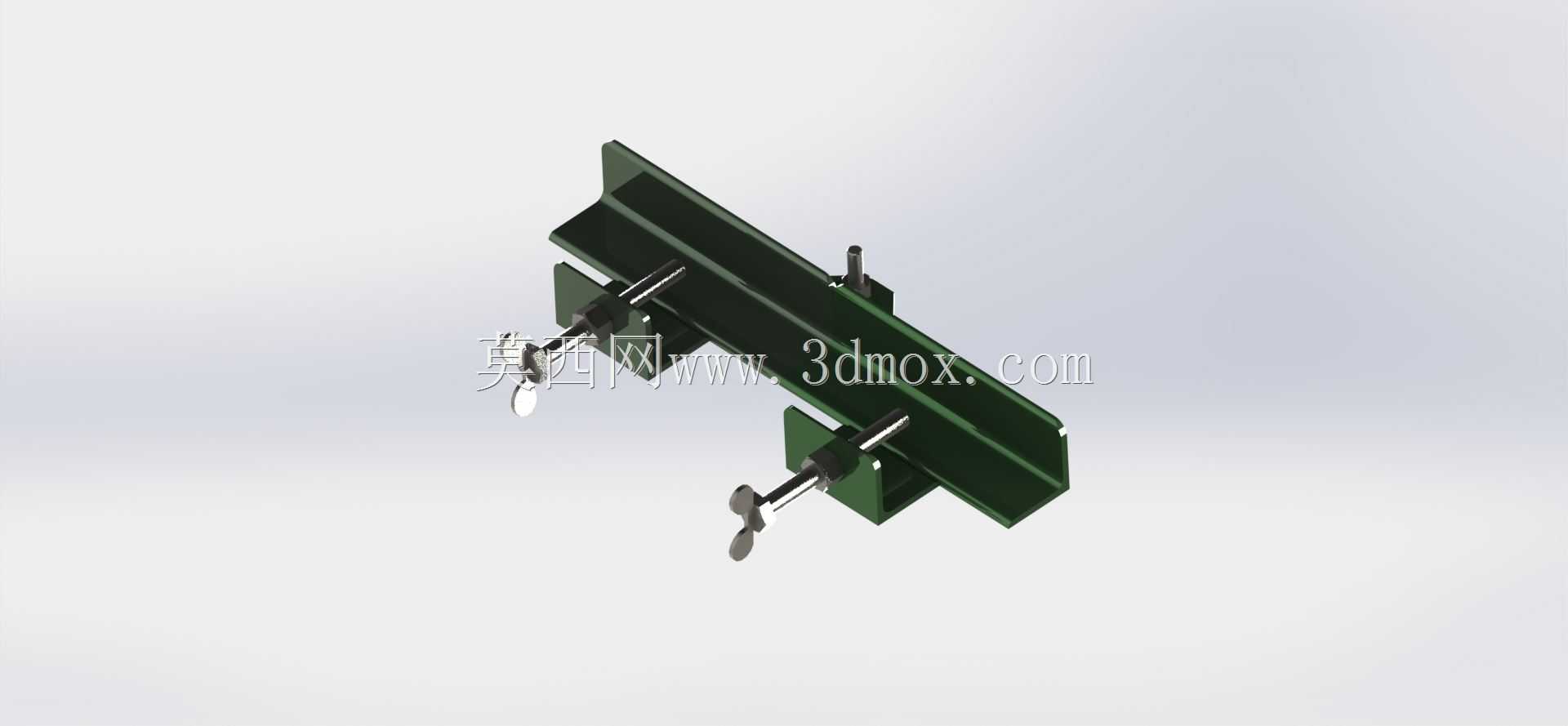

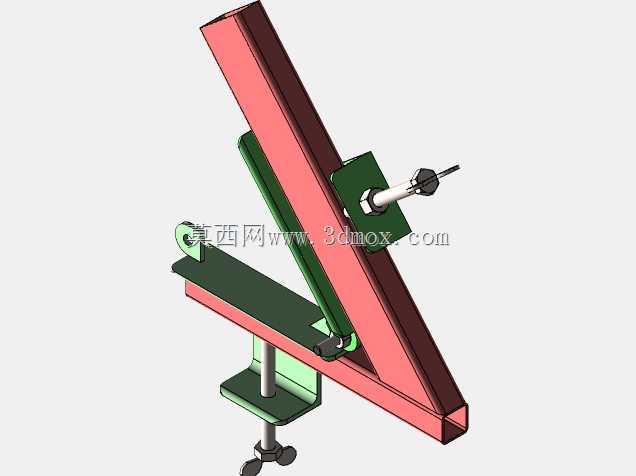

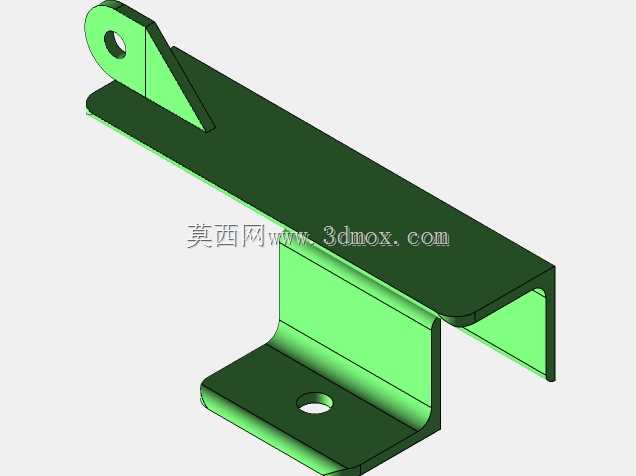

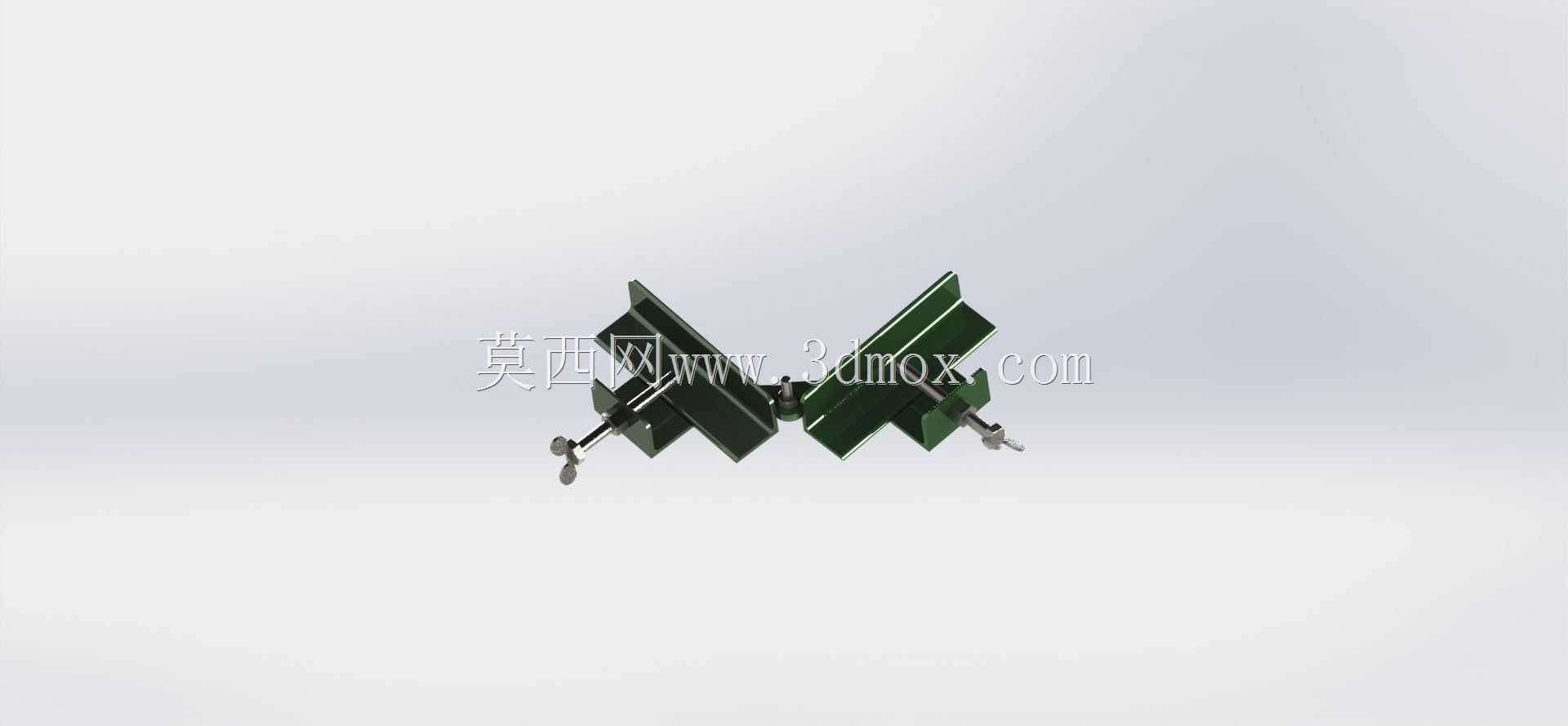

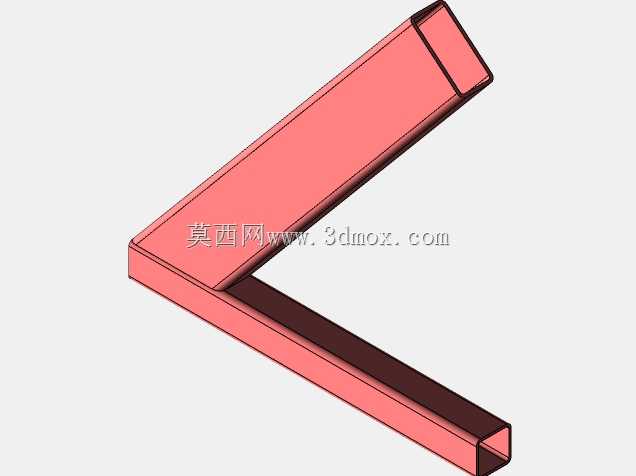

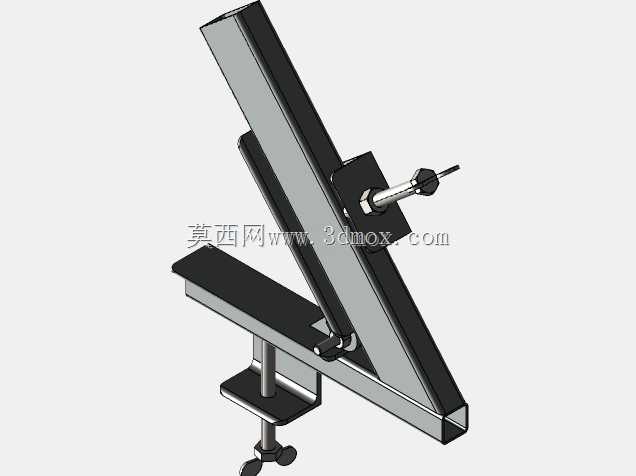

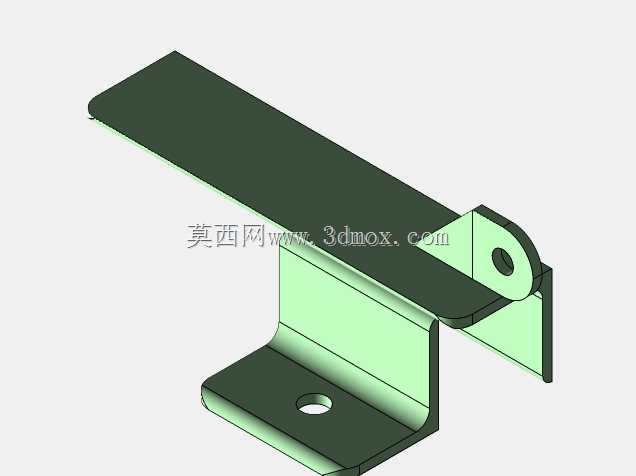

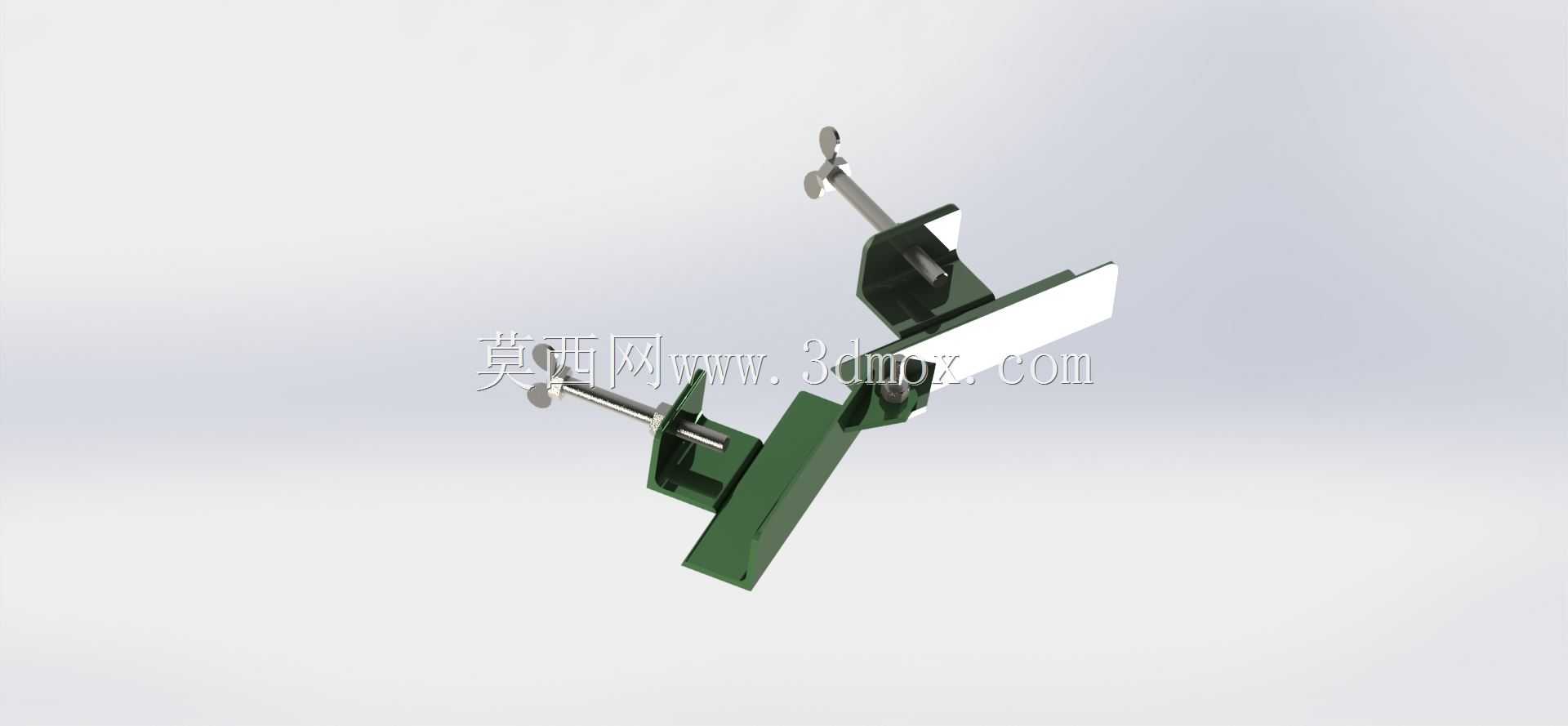

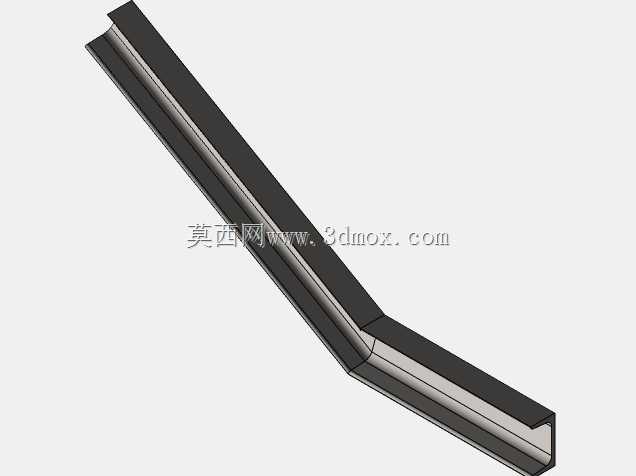

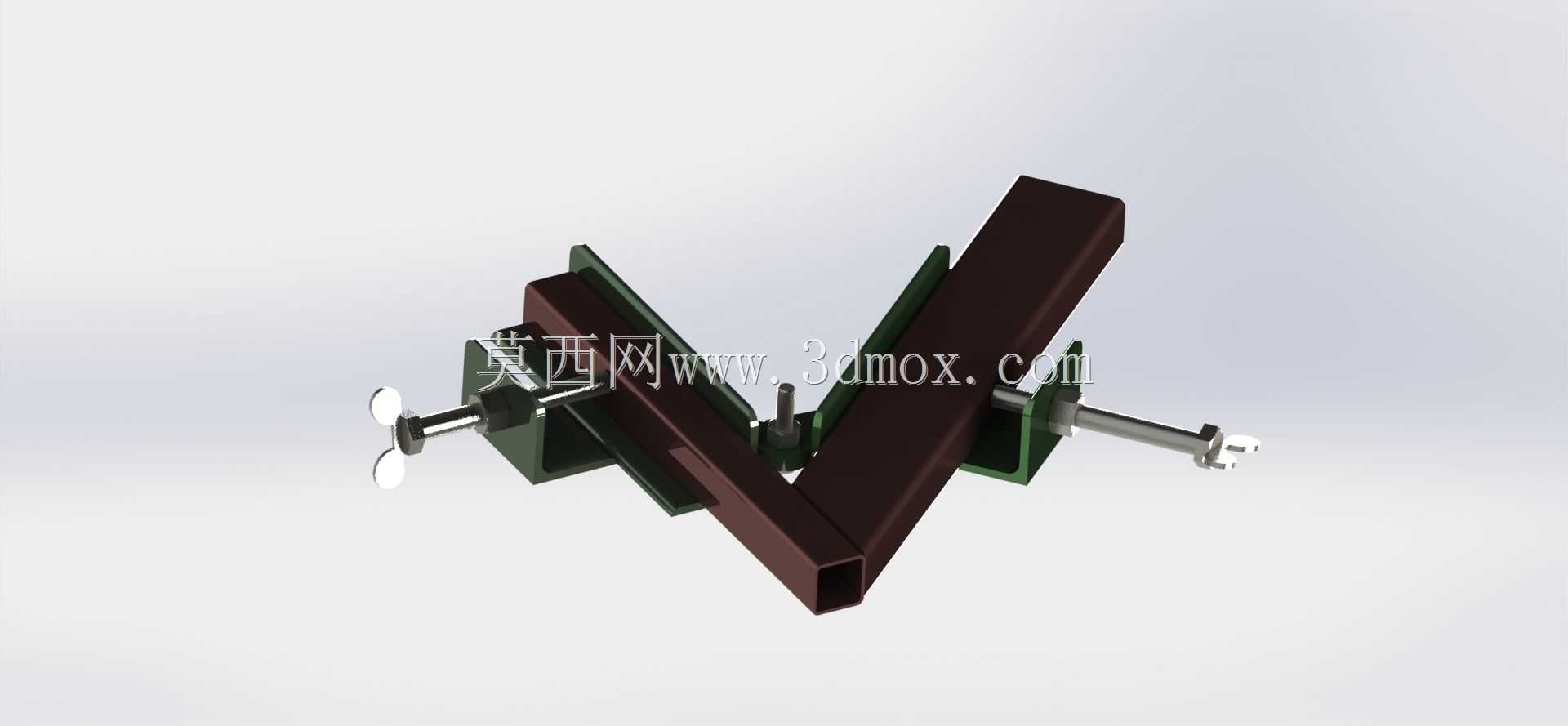

在钢结构小件焊接、型材框架组对的现场作业场景中，经常会遇到两根型材需要呈特定夹角拼接的工况，常规的直角台钳只能完成垂直角度的夹持，遇到非90度的斜角拼接时，往往需要工人提前用角尺划线、靠模定位，再通过大力钳临时固定，不仅定位精度受人工操作影响波动大，焊接过程中还容易因为热变形导致工件移位，后续校正耗费大量工时。这款角度调整夹持装置就是针对这类场景开发的专用工装，整体采用双侧对称的夹持结构，中间的角度定位座可以根据拼接需求调整夹角，两侧的夹持臂通过手拧丝杆推进，无需额外工具就能快速完成工件的锁紧固定。从结构设计来看，装置的夹持块采用V型开口设计，既可以适配方形矩形管材的装夹，也能对圆管、扁钢等不同截面的型材进行固定，夹持接触面做了防滑压纹处理，避免焊接过程中工件受外力滑移。丝杆部分采用梯形螺纹设计，具备自锁特性，锁紧后不会因为焊接振动出现松脱，手轮部分做了滚花处理，戴劳保手套操作时也能顺畅施力。角度调整的核心铰接部位采用间隙配合的销轴连接，调整时转动顺滑无卡滞，锁紧后铰接面完全贴合，不会出现角度偏移。安装边界上，这款夹具可以直接放置在焊接工作台平面上使用，底部做了平整的支撑面，无需额外打孔固定，也可以根据作业需求通过底部的安装孔固定在专用组对台上，适配不同的作业工位布置。夹持行程覆盖了常规小型型材的截面尺寸，从10mm到60mm的方管、对应直径的圆管都能稳定装夹，角度调整范围覆盖了日常焊接作业中常见的30度到150度夹角需求，调整时可以配合外置角度尺快速设定所需角度，锁紧后即可完成工件的定位，整个装夹过程不超过半分钟，相比传统的人工划线靠模方式，组对效率提升明显，同时能有效保证拼接角度的一致性，降低后续校正的工作量。在实际使用中，这类夹具尤其适合小型框架、护栏、支架类工件的批量组焊，多台夹具配合使用可以完成长型材的多点定位，避免长件焊接过程中的变形翘曲，夹持臂的高度经过优化，不会遮挡焊接位置，焊工可以在夹持状态下完成整条焊缝的连续焊接，无需中途拆卸夹具调整位置。装置的主体结构采用普通碳钢焊接加工而成，制作成本低，日常维护简单，丝杆部位定期涂抹润滑脂即可长期使用，铰接部位的销轴可以拆卸更换，磨损后无需整体更换夹具，降低了工装的使用成本。
