侧装截面双螺旋缓冲铰链结构

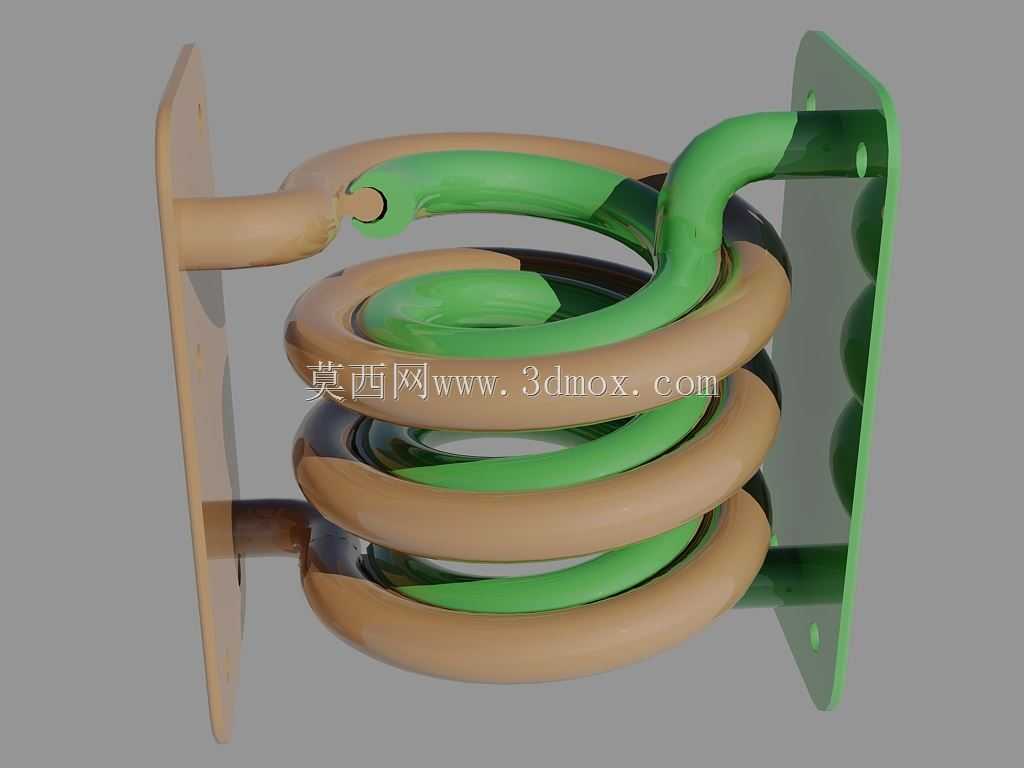

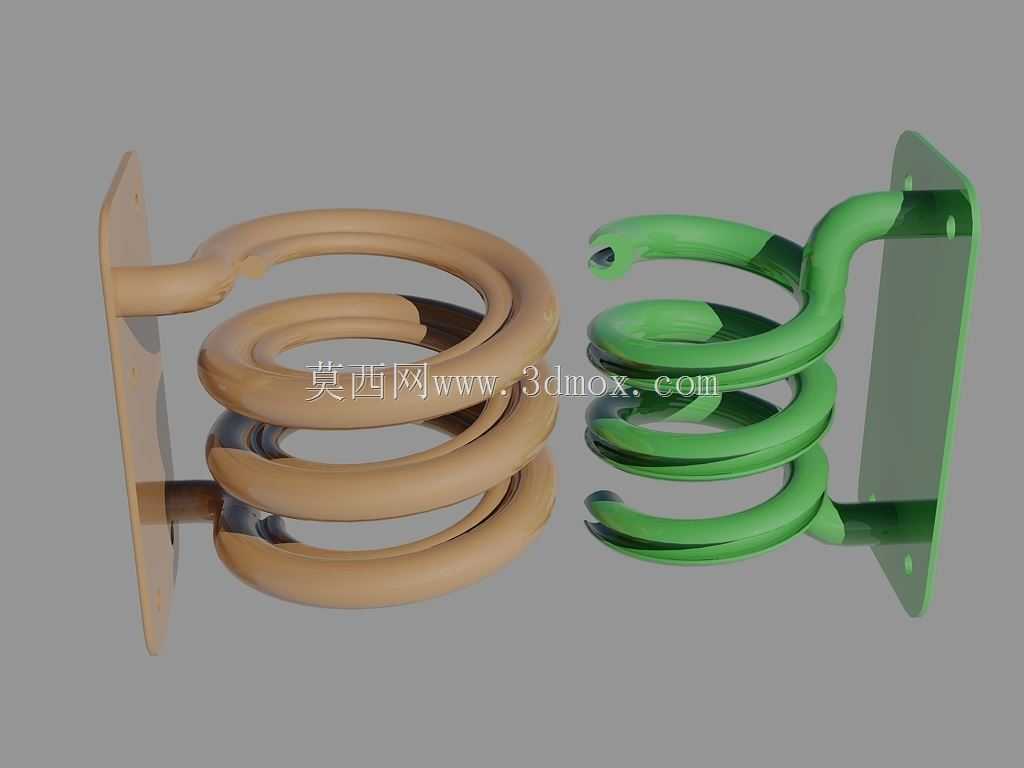

这类侧截面双螺旋铰接结构，常应用在需要小空间内实现大角度开合缓冲的场景中，比如小型设备舱门的侧向开启结构、紧凑型防护盖板的铰接部位，或是需要在有限安装厚度内提供复位弹力的开合机构上。区别于常规直臂合页、单螺旋铰接件，该结构将两组螺旋簧体同轴嵌套布置，两组簧体分别连接两侧安装板，在开合过程中两组簧体同步发生弹性形变，可在不额外加装阻尼元件的前提下，提供均匀的开合阻力，避免开合过程中出现撞击、晃动的问题。设计时特意将簧体截面的受力方向设置在侧面，适配安装面与开合方向平行的装配场景，安装板上预留的固定孔位可直接通过螺栓固定在设备侧壁或安装基座上，不需要额外设计转接支架，能有效压缩整体安装占用的空间。从安装边界来看，整体结构的轴向厚度控制在较小范围内，安装板的轮廓尺寸与螺旋簧体的最大外径匹配，不会出现突出安装面的多余结构，适配安装空间局促、对装配厚度有严格限制的设备场景。结构本身的铰接点设置在螺旋簧体的端部，开合过程中两组嵌套的螺旋簧体不会发生干涉，转动行程覆盖常规舱门所需的开合角度，簧体的螺距、线径经过匹配设计，在提供足够复位力矩的同时，不会出现开合阻力过大、操作费力的问题。需要注意的是，该结构因为截面受力方向设置在侧面，无法作为独立打印的单体零件直接使用，需要配合对应的安装基座、固定件完成装配后才能实现完整的铰接缓冲功能，在选型应用时需要提前核算安装面的承载能力，确保固定点位的强度能够承受开合过程中产生的扭转力矩，避免长期使用后出现安装松动、簧体形变失效的问题。在三维建模过程中，需要重点保证两组螺旋簧体的同轴度，以及簧体与两侧安装板连接部位的过渡顺滑度，避免出现应力集中的问题，同时要预留出开合过程中簧体形变所需的间隙，防止转动过程中两组簧体发生摩擦卡滞，影响正常的开合动作。
