黑色长尾夹钣金结构三维设计

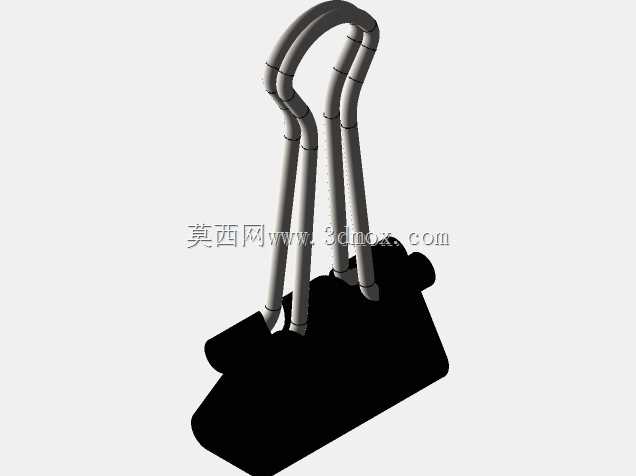

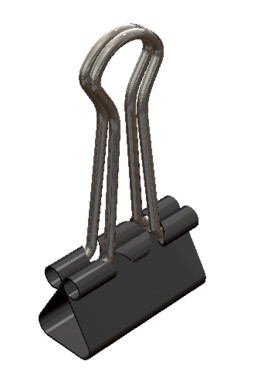

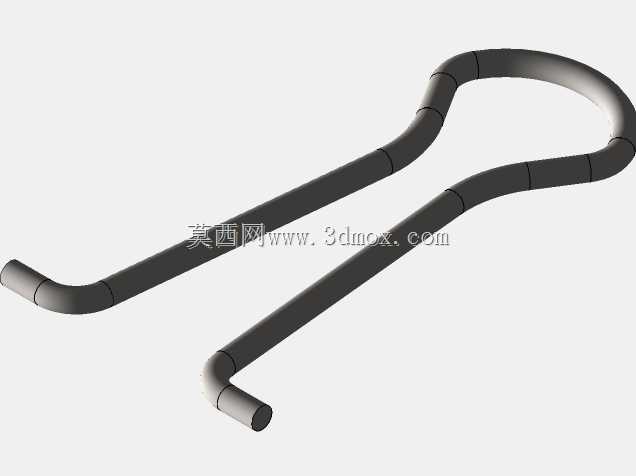

日常办公场景里，长尾夹是桌面文件整理、零散物料临时固定的高频使用小五金件，不少人只把它当成普通文具，实际上在生产车间的工序流转环节，它也常被用来临时夹持轻薄的工艺卡片、待检的薄型钣金样件，甚至在线束预整理工位，也能用来临时归拢散线，避免线束散乱影响装配效率。这款长尾夹的设计核心围绕夹持力与操作手感的平衡展开，夹身主体采用钣金弯折工艺成型，没有额外的拼接焊点，整体结构依靠金属自身的弹性形变实现开合，夹口位置做了双层卷边处理，一方面避免锋利的钣金切口划伤纸面或者操作人员的手指，另一方面卷边形成的圆弧接触面能增大夹持时的接触面积，减少对被夹持物件的压痕，尤其是夹持较薄的打印纸、热敏纸时，不会因为夹持力集中留下难以消除的折痕。手柄部分采用双股钢丝弯折成型，和夹身的连接位置做了嵌入式的卡扣结构，不需要额外的铆接或者粘接工序，装配时直接将钢丝端部卡入夹身预留的卡槽内即可，依靠钣金件自身的形变抱紧钢丝端部，长期反复开合也不会出现松脱的问题。从尺寸边界来看，夹身的开合角度控制在30度以内，正常夹持状态下夹口的平行度误差控制在0.1mm范围内，保证整段夹口都能均匀施加夹持力，不会出现两端翘边、夹不紧的情况。设计过程中重点校核了钣金的回弹量，因为这类弹性夹持件完全依靠材料变形后的回弹力提供夹持力，弯折角度的预留量需要结合选用的弹簧钢片的屈服强度反复调整，角度预留过小会导致夹持力不足，文件容易滑落，角度预留过大则会导致开合需要的按压力度过大，长时间使用容易造成手指酸痛。夹身表面做了发黑处理，既可以提升金属件的防锈能力，也能避免长期使用过程中表面氧化掉屑，污染被夹持的纸质文件。手柄的弯折弧度贴合手指按压的曲面，按压位置做了圆弧过渡，没有尖锐的棱角，即使用力按压开合，也不会在手指上留下压痕。在实际建模过程中，所有的弯折圆角都严格匹配钣金冲压的工艺要求，没有出现小于板材厚度的内R角，避免后续开模冲压时出现开裂的问题，夹身的展开图也做了工艺缺口预留，保证弯折后夹口的端面齐平，不会出现错位凸起的问题。
