立式加工中心第四轴气动夹持工装

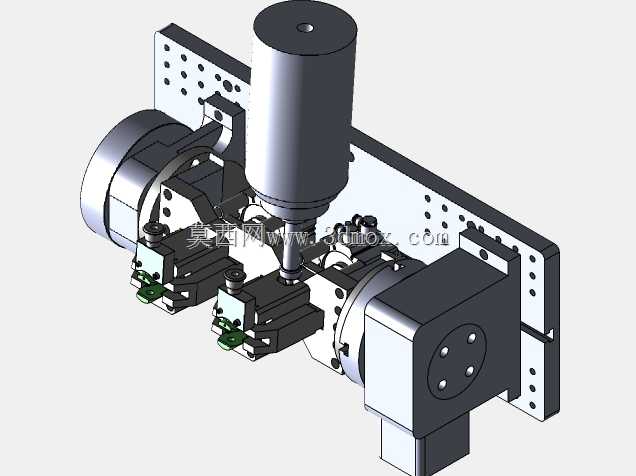

这套夹持机构主要适配立式加工中心的四轴加工场景，针对小型异形零件多面铣削、钻孔、攻丝工序的一次装夹需求设计，能避免多次装夹带来的定位误差，缩短工序间的工件周转与装夹辅助时间。整套机构以桥板为安装基体，两端搭载标准四轴转台与尾座顶尖结构，可实现绕水平轴线的360度连续回转分度，配合加工中心主轴的进给动作，完成工件除夹持面外其余各方位的特征加工。

夹持单元采用气动压紧方式，相比传统手动螺丝压紧，夹紧力输出稳定一致，操作人员仅需通过气阀开关即可完成工件的装夹与松卸，单批次工件装夹效率可提升60%以上，适配批量零件的连续加工需求。每个夹持工位都设置了定位基准面与可调式定位挡块，可根据工件的外形轮廓调整定位点位置，兼容一定尺寸范围内的同类型异形零件装夹，无需更换整套夹具即可完成小批量多品种零件的加工切换。

设计过程中优先考虑了安装边界的适配性，桥板的安装孔位完全匹配市面主流170规格四轴转台的安装尺寸，尾座端可根据不同机床的工作台行程调整跨距，整套机构的总高度控制在主轴端面到工作台的安全行程范围内，避免加工过程中出现主轴与夹具的干涉碰撞。压紧臂的结构做了镂空减重处理，在保证夹紧刚度的前提下降低了回转部分的总重量，减小四轴转台启停时的转动惯量，提升回转分度的定位精度。

气路走线采用内置式布局，所有气管都沿桥板背面的走线槽排布，避免加工过程中切屑、切削液飞溅造成气管破损，同时也不会干扰主轴的走刀路径。每个压紧气缸的进气端都设置了独立的调压阀，可根据不同工件的材质与刚性调整夹紧力大小，避免薄壁类零件装夹变形。夹具的定位面与压紧接触位置都做了淬火处理，表面硬度达到HRC55以上，长期使用不会出现压痕、磨损导致的定位精度下降，日常维护仅需定期清理切屑、检查气管密封状态即可，无需复杂的保养操作。在实际加工场景中，这套工装可同时装夹2-4件小型零件，配合四轴的连续回转功能，可一次性完成零件侧面、斜面上的所有加工特征，无需二次装夹找正，能有效保障零件各加工面之间的位置度公差要求，尤其适合小型汽配零件、五金结构件的批量四轴加工工序。
