机用手动夹紧虎钳三维结构设计

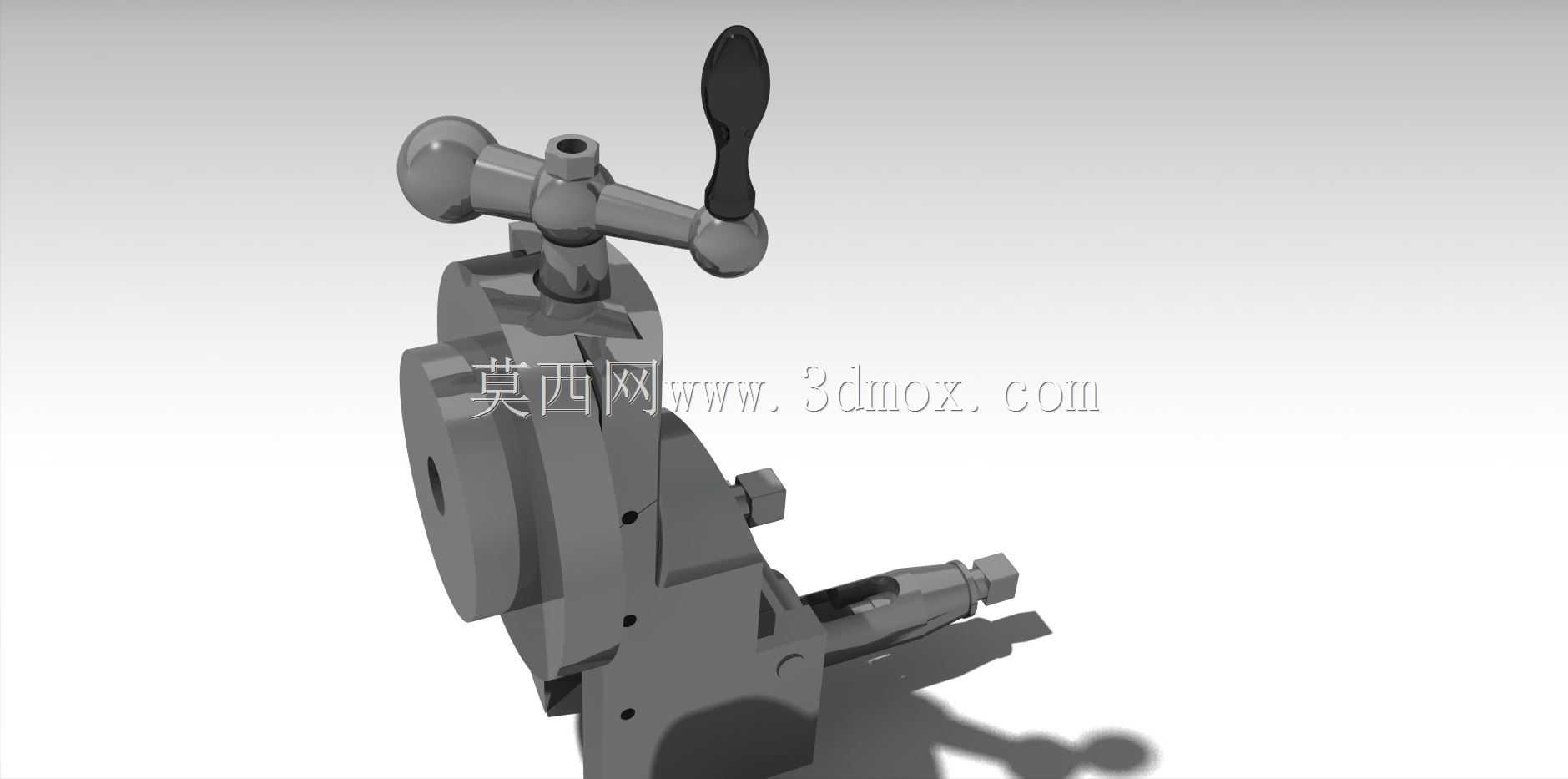

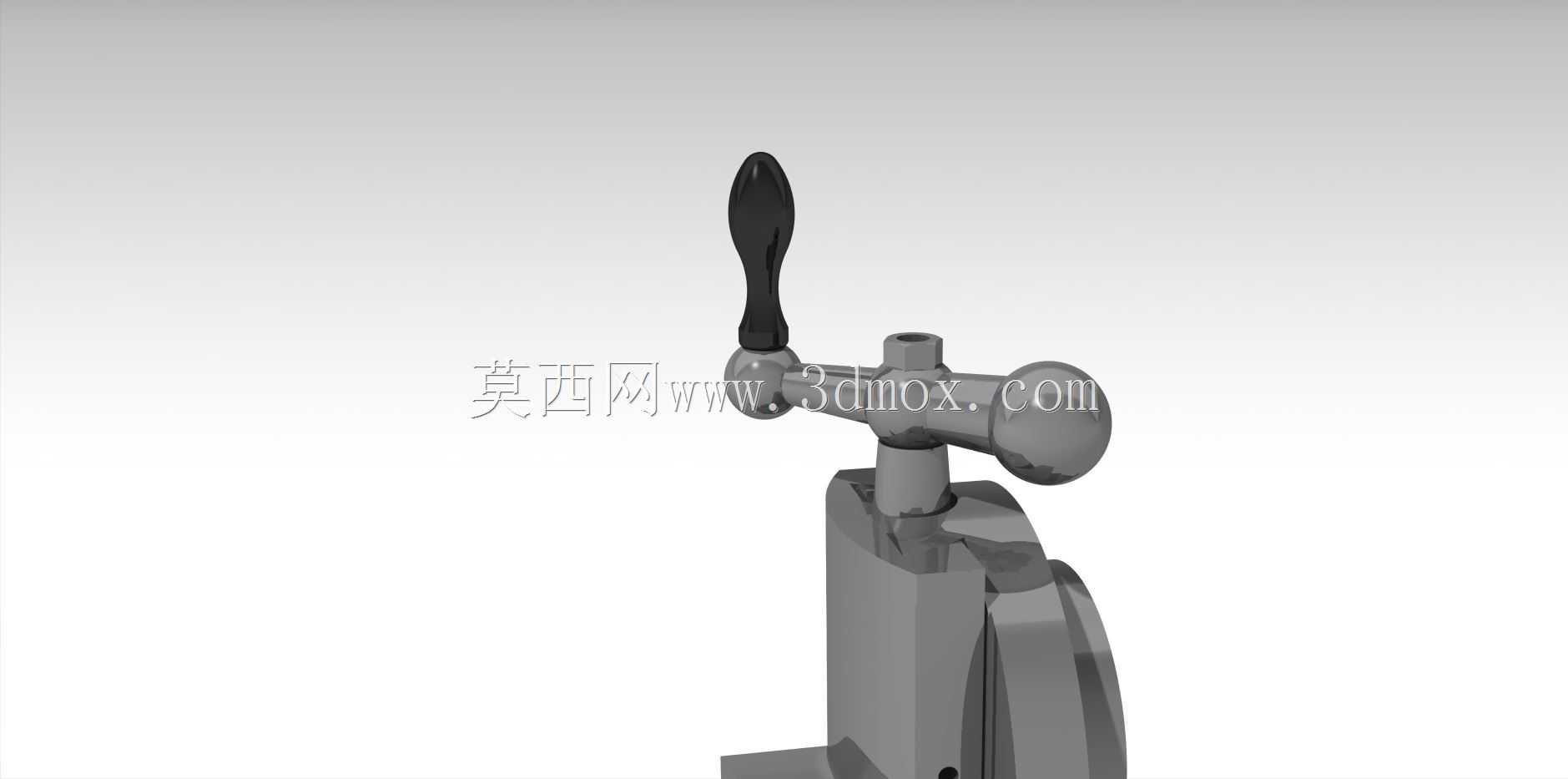

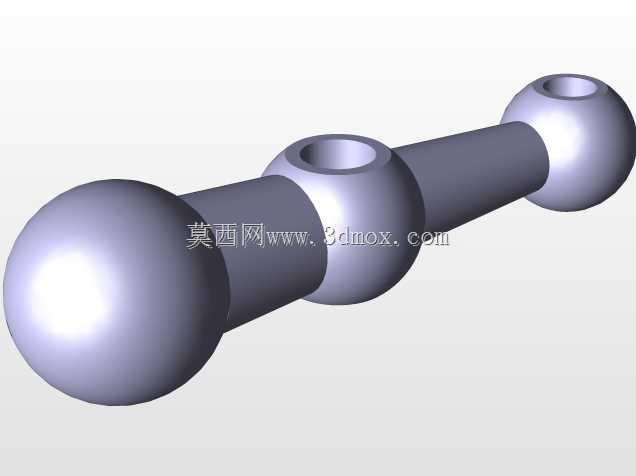

这款手动夹紧虎钳的结构设计，核心围绕机加工工位的工件装夹需求展开，在普通台式虎钳的基础上优化了操作端的人机交互逻辑，顶部增设的十字操作手柄搭配侧置扳杆，能够在不同操作空间下灵活选择施力方式，避免狭小工位内操作干涉的问题。从实际应用场景来看，这类虎钳多适配于铣床、钻床、磨床的工位装夹，也可作为钳工台的标配工装，用于固定异形或规则形状的金属、非金属工件，保障切削、打磨、划线工序中工件无位移。

设计过程中优先考虑了钳体的刚性表现，整体采用一体式铸钢基体的结构思路，固定钳身与活动钳身的配合导轨采用燕尾槽结构，配合间隙可通过侧部的调节螺钉进行微调，长期使用出现磨损后无需整体更换构件，仅通过间隙补偿即可恢复装夹精度。活动钳身的进给采用丝杠传动结构，丝杠端部与活动钳身采用浮动连接，避免夹紧过程中钳身上翘导致的装夹面不平行问题，钳口部位预留了可更换钳口板的安装位，可根据加工工件的材质更换光面、齿面或软质钳口，防止夹伤工件表面。

从安装边界来看，钳体底部设置了带定位键的安装法兰，可直接匹配机床工作台的标准T型槽进行固定，安装孔位间距符合通用工装的安装尺寸规范，无需额外制作过渡连接板即可完成装夹。整体结构的外形尺寸充分考虑了小型加工设备的工作台承载范围，钳口最大张开量适配常规中小型零件的装夹需求，操作手柄的回转半径经过优化，操作人员站立操作时无需过度探身即可完成夹紧与松卸动作，丝杠的导程设计兼顾了进给速度与夹紧力，快速移动活动钳身时可实现大行程进给，夹紧阶段通过手柄增力机构可输出足够的夹紧力，避免加工过程中工件窜动。

结构细节上，所有活动连接部位都预留了润滑脂注油通道，日常维护时可直接通过注油孔向导轨配合面、丝杠传动副加注润滑脂，降低构件磨损速度，延长工装使用寿命。钳体后部的防护结构可阻挡加工过程中的切屑进入传动副缝隙，减少卡滞故障的发生概率，整体没有多余的冗余结构，每个构件都承担明确的功能作用，既控制了整体重量，又保障了装夹过程的结构稳定性，能够满足常规机加工工序的装夹精度要求，也可作为工装设计的参考结构，根据实际工位需求调整钳口宽度、最大张开量等参数，适配不同的加工场景。
