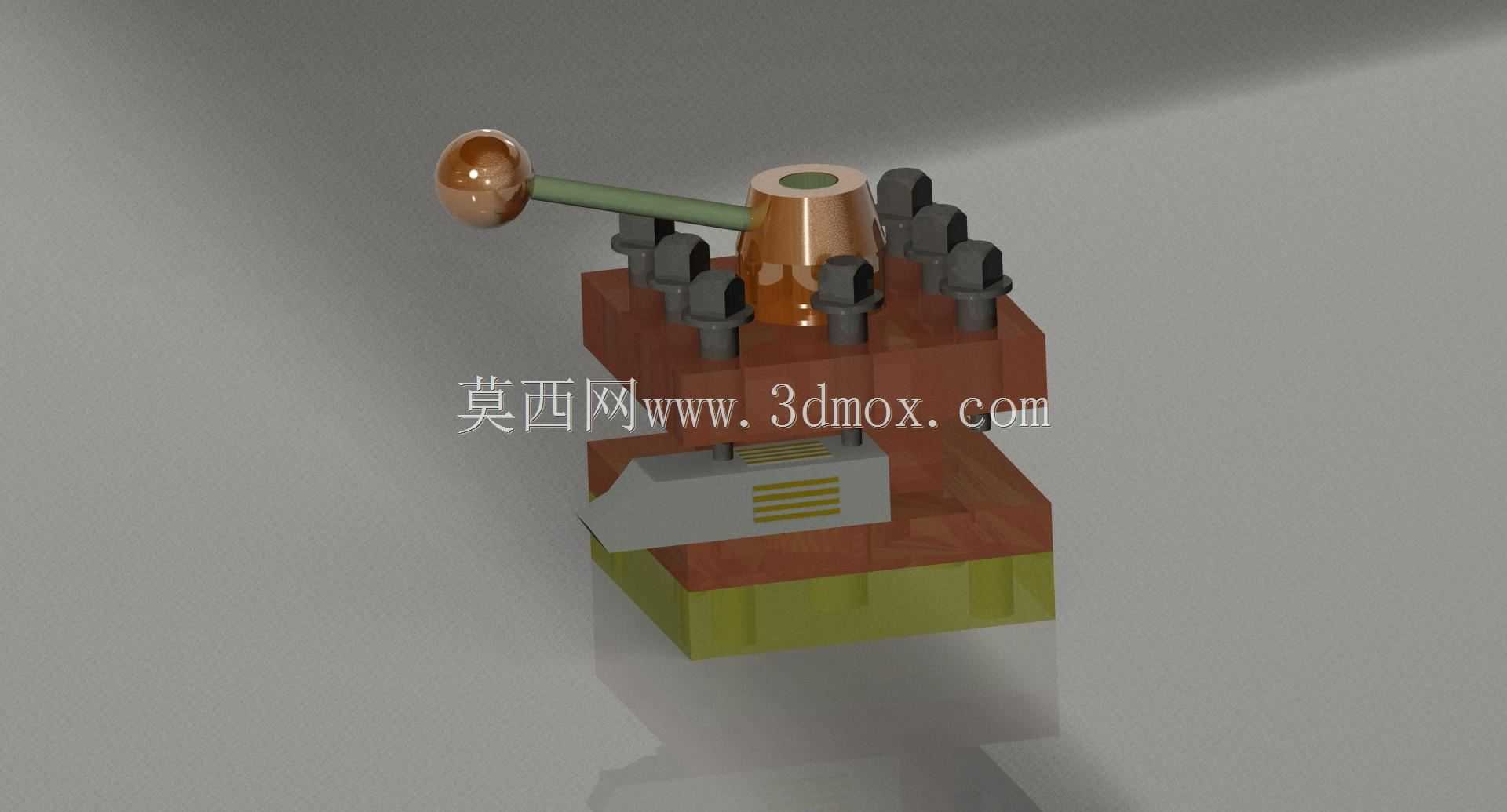

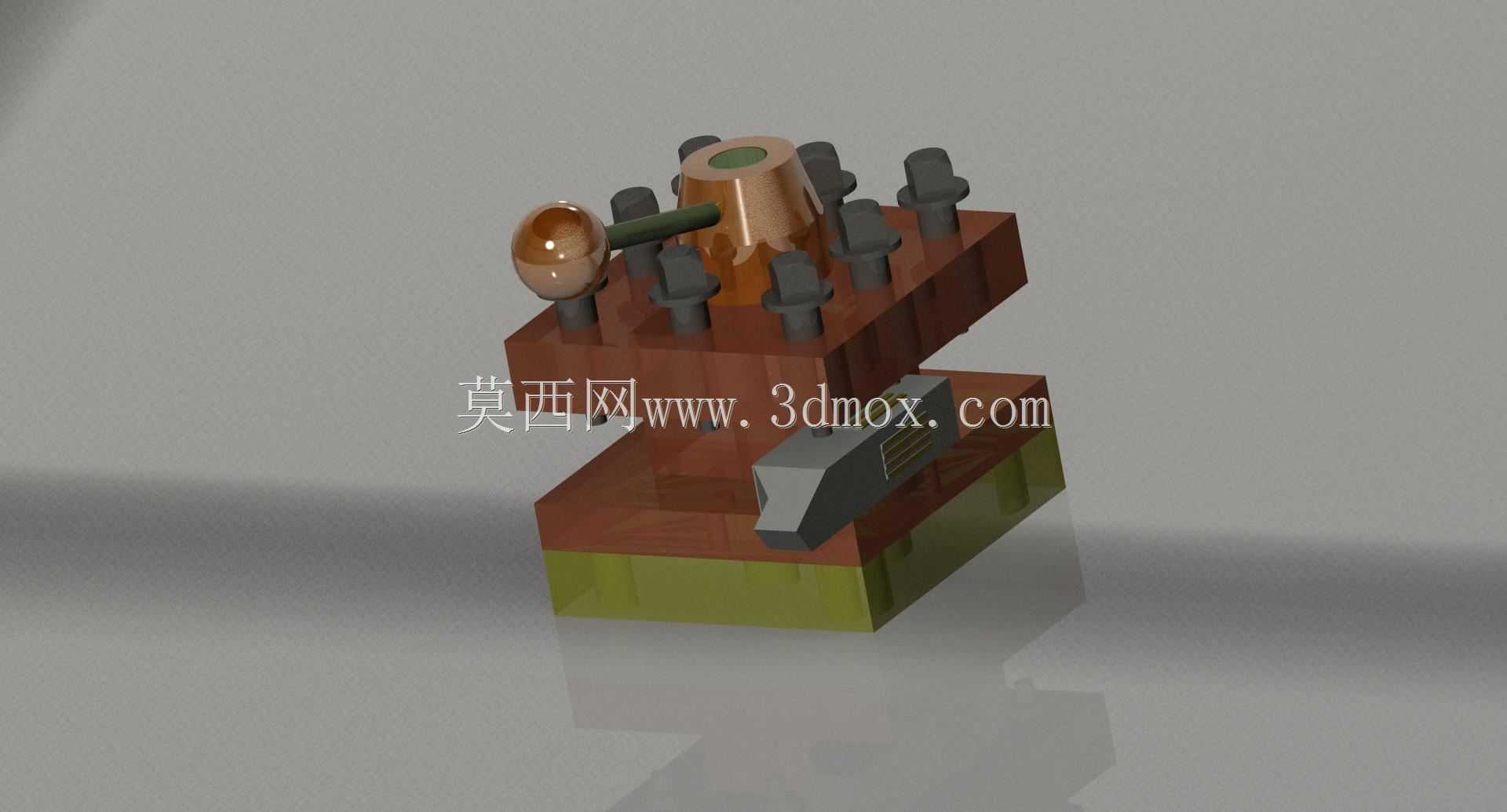

普通车床方形刀架配套装夹刀具结构

这套方形刀架配套刀具结构，主要适配普通卧式车床的刀位装夹需求，是车床完成多工序车削作业的核心功能部件。日常车间加工场景中，操作工无需反复拆装更换单把刀具，只需转动刀架即可切换不同切削用途的刀具，完成外圆车削、端面切削、切槽、螺纹加工等多道工序，大幅减少换刀辅助时长，提升中小批量零件的加工效率。从结构设计逻辑来看，刀架本体采用方形基体布局，四个立面均设置独立的刀具装夹位，每个装夹位通过压紧螺栓实现刀具的锁紧固定，锁紧力分布均匀，可承受车削过程中不同方向的切削冲击力，避免加工过程中出现刀具移位、振刀等问题。刀架中心设置定位锥面与锁紧机构，配合操作手柄完成刀架的抬起、回转、定位、锁紧整套动作，定位精度可满足普通车床的常规加工公差要求，重复定位偏差控制在合理范围内，保障批量加工的尺寸一致性。配套的装夹刀具可根据加工需求更换不同类型的车刀，刀架的安装基准面与车床中拖板的安装位尺寸匹配，安装时通过底面定位止口与中拖板的定位槽配合，再用螺栓完成整体固定，安装边界不会超出中拖板的行程范围，不会干涉车床大拖板的纵向移动与尾座的正常使用。刀架上部的操作手柄长度经过力学优化，操作工转动刀架时无需施加过大的作用力即可完成回转动作，手柄端部的球形握把贴合手部施力角度，长时间操作也不易产生疲劳。刀架的分层结构设计兼顾了定位精度与锁紧可靠性，中间的定位销与端面齿盘配合，保障每次转位后刀具的位置精度，下部的锁紧机构在刀架到位后可将整个方形基体牢牢压合在安装基面上，承受重切削时的载荷不会出现松动。每个刀具装夹槽的尺寸适配常规方柄车刀的装夹需求，可通过调整垫片调整刀具的中心高度，适配不同直径工件的车削中心高要求，无需额外制作非标垫块即可完成大部分常规车刀的装夹作业。
