刀具磨床用角度调节斜接规结构

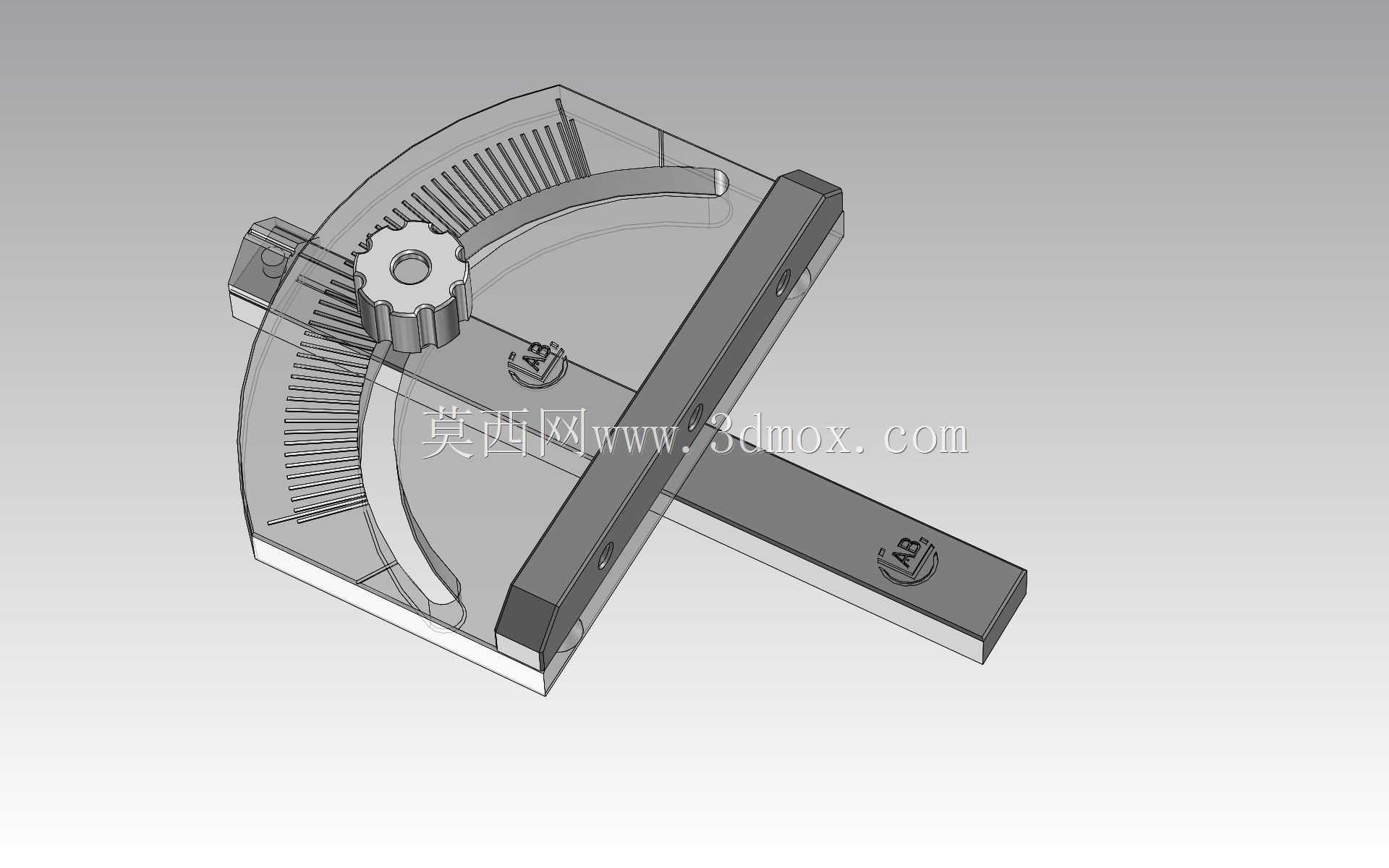

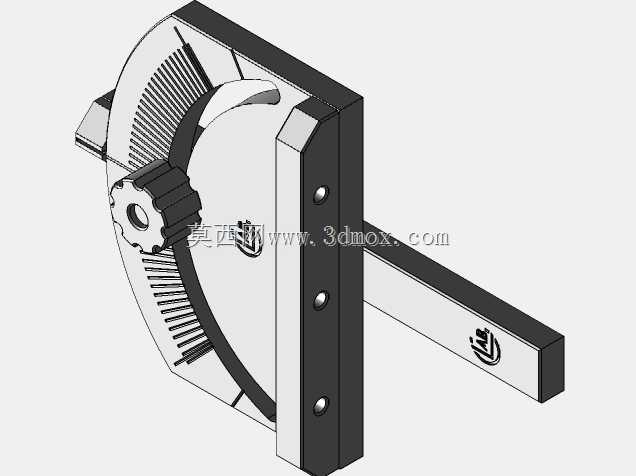

这款斜接规主要配套刀具磨床底座使用，是刃磨各类金属切削刀具时，实现工件角度精准定位的核心工装部件。在工具车间的刀具修磨作业场景中，操作工需要根据不同刀具的刃口角度要求，快速调整工件的装夹角度，这款斜接规的扇形刻度基座搭配可锁止滑动规体的结构，刚好能覆盖0到90度范围内的常用刃磨角度调节需求，无需额外搭配角度块进行反复校准，能大幅缩短单件刀具的修磨辅助时间。从结构设计逻辑来看，扇形基座的弧形导轨与规体上的锁紧齿轮配合，转动调节时能保持均匀的阻尼感，既可以实现大角度范围的快速滑移，也能通过齿轮啮合实现小角度的微调，锁紧后规体不会因为磨床的磨削振动出现角度偏移，保证刃磨过程中角度的一致性。规体上的定位基准面做了平面度处理，与待装夹的工件靠合时没有间隙，避免装夹偏差导致的刃磨角度超差。安装边界上，扇形基座的底部设置有与磨床工作台T型槽匹配的安装凸台，不需要额外制作转接板就能直接固定在常规刀具磨床的工作台面上，规体的伸出长度在最大角度位置时也不会超出磨床工作台的有效装夹范围，不会和磨床的砂轮进给机构产生运动干涉。实际使用中，这款斜接规除了用于刀具刃磨的角度定位，也可以临时用于小型工件的划线角度靠模，或是平面磨床上加工小角度斜面的定位工装，扇形基座上的刻度线做了蚀刻处理，长期接触切削液也不会出现刻度磨损模糊的问题，规体与弧形导轨的配合面预留了润滑脂槽，日常维护只需要定期注入少量润滑脂就能保持调节顺畅，不会出现卡滞。设计时特意将锁紧旋钮设置在规体的侧上方位置，操作工在装夹工件时单手就能完成角度锁紧操作，不需要侧身探入磨床的加工区域，操作安全性也有相应提升。
