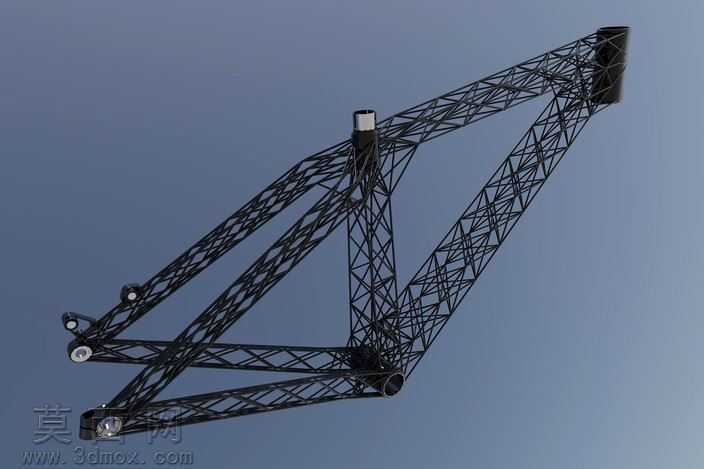

碳纤维复合桁架结构自行车车架设计

该作品为桁架式自行车车架三维设计方案，建模阶段依托参数化设计逻辑完成整体结构搭建，首先依据自行车骑行的力学传递路径，确定头管、中轴、后叉端、座管接口这四个核心安装基准的空间坐标，所有桁架杆件的端点均严格对齐基准点位，保证后续装配时前叉、轮组、传动组件、座垫等配件可以精准适配。建模过程中对每一根桁架杆件的直径、壁厚做了参数化关联，可根据不同的载重需求、骑行场景快速调整杆件规格，无需重构整体模型。材质设定上，主体桁架杆件采用碳纤维复合材料属性，在材质编辑器中调整了碳纤维的编织纹理走向、哑光清漆的表层反射率，头管、中轴等受力集中的嵌件部位赋予金属材质，还原金属嵌件与碳纤维桁架的连接质感，渲染阶段采用天光加辅助补光的布光方案，清晰呈现桁架结构的镂空层次，同时突出碳纤维材质特有的细腻纹理。结构设计上采用空间桁架受力体系，将传统自行车架的粗大管材替换为细密的空间桁架杆件，通过三角形稳定结构分散骑行过程中产生的踩踏扭矩、路面冲击载荷，在保证车架整体刚性满足骑行需求的前提下，大幅降低车架整体重量；设计过程中同步考虑了主流配件的适配规格，预留了SRAM系列变速组件、BB92中轴标准、Syntace X-12规格后桥、160毫米规格后刹车的安装位，所有安装接口的尺寸公差均严格参照行业通用标准，确保设计方案具备实际生产落地的可行性。设计思路围绕轻量化骑行需求展开，摒弃传统自行车架的粗大管材造型，采用桁架结构实现刚性与重量的最优平衡，既满足竞技骑行对车架重量的严苛要求，又通过合理的杆件排布保证车架的耐用性与抗冲击性能，建模过程中对每一处杆件的交汇节点做了平滑过渡处理，避免应力集中导致的结构失效，同时兼顾了车架的视觉美感，镂空的桁架结构呈现出独特的工业设计质感，区别于传统自行车架的厚重外观。
